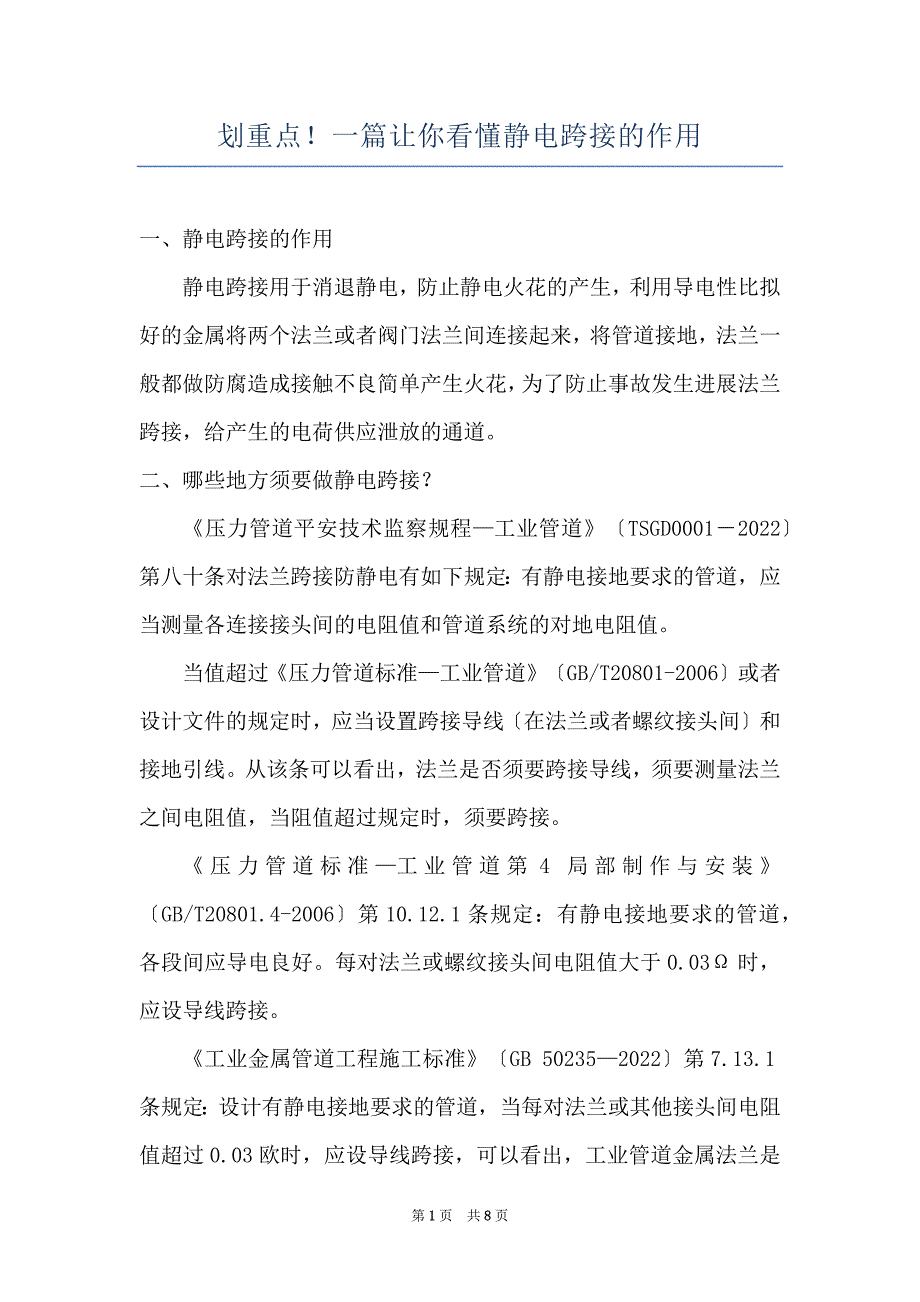

划重点！一篇让你看懂静电跨接的作用一、静电跨接的作用 静电跨接用于消退静电，防止静电火花的产生，利用导电性比拟好的金属将两个法兰或者阀门法兰间连接起来，将管道接地，法兰一般都做防腐造成接触不良简单产生火花，为了防止事故发生进展法兰跨接，给产生的电荷供应泄放的通道 二、哪些地方须要做静电跨接？ 《压力管道平安技术监察规程—工业管道》〔TSGD0001－2022〕第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值 当值超过《压力管道标准—工业管道》〔GB/T20801-2006〕或者设计文件的规定时，应当设置跨接导线〔在法兰或者螺纹接头间〕和接地引线从该条可以看出，法兰是否须要跨接导线，须要测量法兰之间电阻值，当阻值超过规定时，须要跨接 《压力管道标准—工业管道第4 局部制作与安装》〔GB/T20801.4-2006〕第10.12.1条规定：有静电接地要求的管道，各段间应导电良好每对法兰或螺纹接头间电阻值大于0.03Ω时，应设导线跨接 《工业金属管道工程施工标准》〔GB 50235—2022〕第7.13.1条规定：设计有静电接地要求的管道，当每对法兰或其他接头间电阻值超过0.03欧时，应设导线跨接，可以看出，工业管道金属法兰是否跨接，须要测量法兰间电阻值。
当法兰间电阻值超过0.03Ω时，应设导线跨接 三、静电跨接应当怎么做？ 《化工企业静电接地设计技术规程》〔HGJ28-90〕目前编号变更为HG/T20675-11010该规程第2.7.5条规定：当金属法兰采纳金属螺栓或卡子相紧固时，一般状况可不必另装静电连接线在腐蚀条件下，应保证至少有两个螺栓或卡子间的接触面，在安装前去锈和除油污，以及在安装时加防松螺帽等 《化工企业静电接地设计技术规程编制说明》对第2.7.5条的说明如下：从不少单位的实践经历来看，用金属螺栓相连的金属法兰之间，单是螺栓相连，已具有足够的静电导通性在有腐蚀条件下的安装要求，为的是确保导通性 《石油化工静电接地设计标准》〔SH3097-2000〕作为企业标准，严于国家标准和行业标准该标准第4.3.3条规定，在管道系统上，当金属法兰采纳金属螺栓或卡子紧固时，一般可不必另装静电连接线，但应保证至少有两个螺栓或卡子间具有良好的导电接触面 《石油库设计标准》〔GB 50074-2002〕第14.2.14 条规定：输油〔油气〕管道的法兰连接处应跨接当不少于5根螺栓连接时，在非腐蚀环境下可不跨接 《汽车加油加气站设计与施工标准》〔GB 50156—2002 〕第10.3.3条规定：在爆炸危急区域内的油品、液化石油气和自然气管道上的法兰、胶管两端等连接处应用金属线跨接。
当法兰的连接螺栓不少于5根时，在非腐蚀环境下，可不跨接 GB50235-97《工业金属管道施工及验收标准》第6.12.2条规定：管道系统的对地电阻值超过101Ω时，应设两处接地引线接地引线宜采纳焊接形式 SH3501-2002《石油化工有毒可燃介质施工及验收标准》：第6.2.16条有静电接地要求的不锈钢管道，导线跨接或接地引线应采纳不锈钢板过渡，不得与不锈钢管干脆连接 四、再看看静电〔ESD〕是什么？ ESD〔Electro-Static discharge〕的意思是“静电释放”ESD是20世纪中期以来形成的以探究静电的产生、危害及静电防护等的学科因此，国际上习惯将用于静电防护的器材统称为ESD 五、静电的产生 静电是一种客观存在的自然现象，产生的方式多种，如接触、摩擦、电器间感应等静电的特点是长时间积聚、高电压、低电量、小电流和作用时间短的特点 人体自身的动作或与其他物体的接触，分别，摩擦或感应等因素，可以产生几千伏甚至上万伏的静电 静电在多个领域造成紧要危害摩擦起电和人体静电是电子工业中的两大危害，时时造成电子电器产品运行不稳定，甚至损坏。
生产过程中静电防护的主要措施为静电泄露、耗散、中和、增湿，屏蔽与接地 人体静电防护系统主要有防静电手腕带、脚腕带、脚跟带、工作服、鞋袜、帽、手套或指套等组成，具有静电泄放，中和与屏蔽等功能 静电防护工作是一项长期的系统工程，任何环节的失误或疏漏，都将导致静电防护工作的失败 六、静电的危害 静电在我们的日常生活中可以说是无处不在，我们的身上和四周就带有很高的静电电压，几千伏甚至几万伏平常可能体会不到，人走过化纤的地毯静电大约是35000伏，翻阅塑料说明书大约7000伏，对于一些敏感仪器来讲，这个电压可能会是致命的危害 静电学主要探究静电应用技术，如静电除尘、静电复印、静电生物效应等更主要的是静电防护技术，如电子工业、石油工业、兵器工业、纺织工业、橡胶工业以及宇航与军事领域的静电危害，寻求削减静电造成的损失 随着科学技术的飞速开展、微电子技术的广泛应用及电磁环境越来越困难，静电放电的电磁场效应如电磁干扰〔EMI〕及电磁兼容性〔EMC〕问题，已经成为一个迫切须要解决的问题 一方面，一些电阻率很高的高分子材料如塑料，橡胶等的制品的广泛应用以及现代生产过程的高速化，1967年7月29日，美国Forrestal航空母舰上发生紧要事故，一架A4飞机上的导弹突然点火，造成了7300万美元的损失，并造成人员损伤134人，调查结果显示导弹屏蔽接头不合格，静电引起了点火。
1969年底，在不到一个月的时间内，荷兰、挪威、英国三艘20万吨超级油轮洗舱时产生的静电引起相继发生爆炸 七、行业的困扰 ESD〔静电放电〕对电子产品造成的破坏和损伤有突发性损伤和潜在性损伤两种所谓突发性损伤，指的是器件被紧要损坏，功能丢失 这种损伤通常能够在生产过程中的质量检测中能够发觉，因此给工厂带来的主要是返工修理的本钱而潜在性损伤指的是器件局部被损，功能尚未丢失，且在生产过程的检测中不能发觉，但在运用当中会使产品变得不稳定，时好时坏，因而对产品质量构成更大的危害 这两种损伤中，潜在性失效占据了90%，突发性失效只占10%也就是说90%的静电损伤是没方法检测到，只有到了用户手里运用时才会发觉出现的经常死机、自动关机、话音质量差、杂音大、信号时好时差、按键出错等问题有绝大多数与静电损伤相关 也因为这一点，静电放电被认为是电子产品质量最大的潜在杀手，静电防护也成为电子产品质量限制的一项重要内容而国内外品牌运用时稳定性的差异也根本上反映了他们在静电防护及产品的防静电设计上的差异 八、静电防护 为防止静电积累所引起的人身电击、火灾和爆炸、电子器件失效和损坏，以及对生产的不良影响而采纳的防范措施。
其防范原那么主要是抑制静电的产生，加速静电的泄漏，进展静电中和等 人穿非导电鞋时，由于行走等活动会产生、积蓄电荷，并可到达千伏级的电位在毛毯上行走、脱衣等所产生最高电位可达2450伏 此时人触及其他物体会产生火花放电并受到电击人体活动中防静电措施主要有?穿导电性鞋；工作服和内衣裤不运用化纤面料；穿混有导电性纤维或用防静电剂处理的防静电工作服；工作地面作导电化处理等 两个不同的物体相互接触时，在其界面上产生电荷移动，正、负电荷相对排列形成双电层假设将物体分别，会在两个物体上各自产生极性不同的等量电荷 九、防静电原那么 对产生静电的主要因素〔物体的特性、外表状态、带电历史、接触面积和压力、分别速度等〕尽量予以解除；使相互接触的物体在带电序列中所处的位置尽量接近；使物体间的接触面积和压力要小，温度要低，接触次数要少，分别速度要小，接触状态不要急剧改变等 粉体、液体、气体在运输过程中由于摩擦会产生静电因此，要采纳限制流速、削减管道的弯曲增大直径、幸免振动等措施 静电防护除降低速度、压力、削减摩擦及接触频率，选用适当材料及形态，增大电导率等抑制措施外，还可采纳以下措施：①接地。
②搭接〔或跨接〕④对几乎不能泄漏静电的绝缘体用抗静电剂以增大电导率，使静电易于泄漏⑤采纳喷雾、洒水等方法提高环境湿度，抑制静电的产生⑥运用静电消退器，进展静电中和 编辑引荐： 一文搞清晰：电线、平方、电流及功率的关系一、导线截面积与载流量的计算 1、一般铜导线载流量导线的平安载流量是依据所允许的线芯最高温度、冷却条件、敷设条件来确定的 一般铜导线的平安载流量为5~8A/mm2，铝导线的平安载流量为... 阅读文章 >> 干货：一文搞懂PLC限制系统设计的5个要点在现代化的工业生产设备中，有大量的数字量及模拟量的限制装置，例如电机的起停，电磁阀的开闭，产品的计数，温度、压力、流量的设定与限制等，工业现场中的这些自动限制问题，可编程限制器〔PLC〕已成为解决的最...阅读文章 >> 一文浅谈沟通接触器的3大属性和5大构造沟通接触器是许多的电工师傅都再熟识不过的电气元器件了，对于沟通接触器的原理，功能和运用，坚信大局部的电工教师傅都能说的很清晰，但是对于一些刚入门学习电工技术的师傅而言就没那么简洁了，相对于而言可能会很...阅读文章 >> 一文详解RS-232、RS-422及RS-485的区分与特性一、RS-2321、RS232概述 RS-232接口符合美国电子工业联盟〔EIA〕制定的串行数据通信的接口标准，原始编号全称是EIA-RS-232〔简称232，RS232〕。
