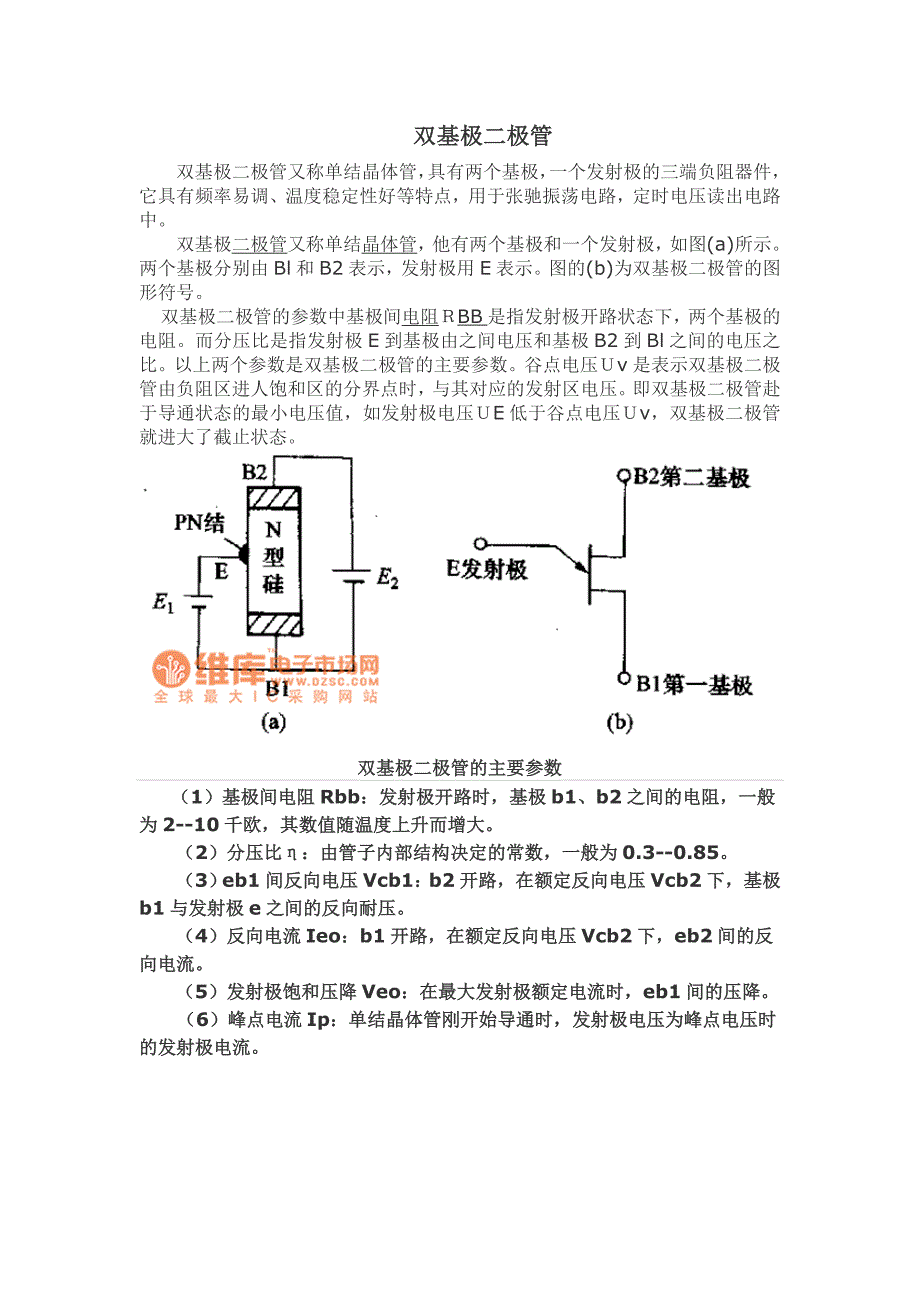

双基极二极管双基极二极管又称单结晶体管，具有两个基极，一个发射极的三端负阻器件，它具有频率易调、温度稳定性好等特点，用于张驰振荡电路，定时电压读出电路中双基极二极管又称单结晶体管，他有两个基极和一个发射极，如图(a)所示两个基极分别由Bl和B2表示，发射极用E表示图的(b)为双基极二极管的图形符号 双基极二极管的参数中基极间电阻ＲBB是指发射极开路状态下，两个基极的电阻而分压比是指发射极E到基极由之间电压和基极B2到Bl之间的电压之比以上两个参数是双基极二极管的主要参数谷点电压Ｕv是表示双基极二极管由负阻区进人饱和区的分界点时，与其对应的发射区电压即双基极二极管赴于导通状态的最小电压值，如发射极电压ＵE低于谷点电压Ｕv，双基极二极管就进大了截止状态双基极二极管的主要参数 （1）基极间电阻Rbb：发射极开路时，基极b1、b2之间的电阻，一般为2--10千欧，其数值随温度上升而增大 （2）分压比η：由管子内部结构决定的常数，一般为0.3--0.85 （3）eb1间反向电压Vcb1：b2开路，在额定反向电压Vcb2下，基极b1与发射极e之间的反向耐压 （4）反向电流Ieo：b1开路，在额定反向电压Vcb2下，eb2间的反向电流。
（5）发射极饱和压降Veo：在最大发射极额定电流时，eb1间的压降6）峰点电流Ip：单结晶体管刚开始导通时，发射极电压为峰点电压时的发射极电流双基极二极管(单结晶体管)的结构eHR838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号双基极二极管又称为单结晶体管，它的结构如图1所示在一片高电阻率的N型硅片一侧的两端各引出一个电极，分别称为第一基极B1和第二基极B2而在硅片是另一侧较靠近B2处制作一个PN结，在P型硅上引出一个电极，称为发射极E两个基极之间的电阻为RBB，一般在2~15kW之间，RBB一般可分为两段，RBB = RB1+ RB2，RB1是第一基极B1至PN结的电阻；RB2是第一基极B2至PN结的电阻双基极二极管的符号见图1的右侧eHR838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号单结晶体管的伏安特性曲线eHR838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号eHR838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号eHR838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号eHR838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号1．调节RP，使UE从零逐渐增加。
当UE比较小时（UE＜UBB＋UD），单结晶体管内的PN结处于反向偏置，E与B1之间不能导通，呈现很大电阻当UE很小时，有一个很小的反向漏电流随着UE的增高，这个电流逐渐变成一个大约几微安的正向漏电流这一段在图3所示的曲线中称为截止区，即单结晶体管尚未导通的一段eHR838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号eHR838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号eHR838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号eHR838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号双基极二极管的工作原理eHR838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号 将双基极二极管按图2(a)接于电路之中，观察其特性首先在两个基极之间加电压UBB，再在发射极E和第一基极B1之间加上电压UE，UE可以用电位器RP进行调节这样该电路可以改画成图2(b)的形式，双基极二极管可以用一个PN结和二个电阻RB1、RB2组成的等效电路替代。
eHR838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号eHR838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号eHR838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号(a) (b)双基极二极管的应用图1（a）是由单结晶体管组成的张弛振荡电路可从电阻R1上取出脉冲电压ug图的R1和R2是外加的，不是图1(b)中的RB1和RB2图1 单结晶体管张弛振荡电路if2838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号 if2838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号假设在接通电源之前，图1(a)中电容C上的电压uc为零接通电源U后，它就经R向电容器充电，使其端电压按指数曲线升高电容器上的电压就加在单结晶体管的发射极E和第一基极B1之间当uc等于单结晶体管的峰点电压UP时，单结晶体管导通，电阻RB1急剧减小（约20Ω），电容器向R1放电。
由于电阻R1取得较小，放电很快，放电电流在R1上形成一个脉冲电压ug，如图1(b)所示由于电阻R取得较大，当电容电压下降到单结晶体管的谷点电压时，电源经过电阻R供给的电流小于单结晶体管的谷点电流，于是单结晶体管截止电源再次经R向电容C充电，重复上述过程于是在电阻R1上就得到一个的脉冲电压ug但由于图1（a）的电路起不到如后述的“同步”作用，不能用来触发晶闸管单结晶体管触发电路if2838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号单结晶体管触发电路如图2所示，带有放大器晶体管T1和T2组成直接耦合直流放大电路T1是NPN型管，T2是PNP型管UI是触发电路的输入电压，由各种信号叠加在一起而得UI经T1放大后加到T2当UI增大时，IC1就增大，而使T1的集电极电位UC1，即T2的基极电位UB2降低，T2更为导通，IC2增大，这相当于晶体管T2的电阻变小同理，UI减小时，T2的电阻变大因此，T2相当于一个可变电阻，随着UI的变化来改变它的阻值，对输出脉冲起移相作用，达到调压的目的单结晶体管工作原理 设计if2838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号if2838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号 输出脉冲可以直接从电阻R1上引出，也可以通过脉冲变压器输出。
if2838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号if2838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号图16-3-7 单结晶体管触发电路if2838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号。
