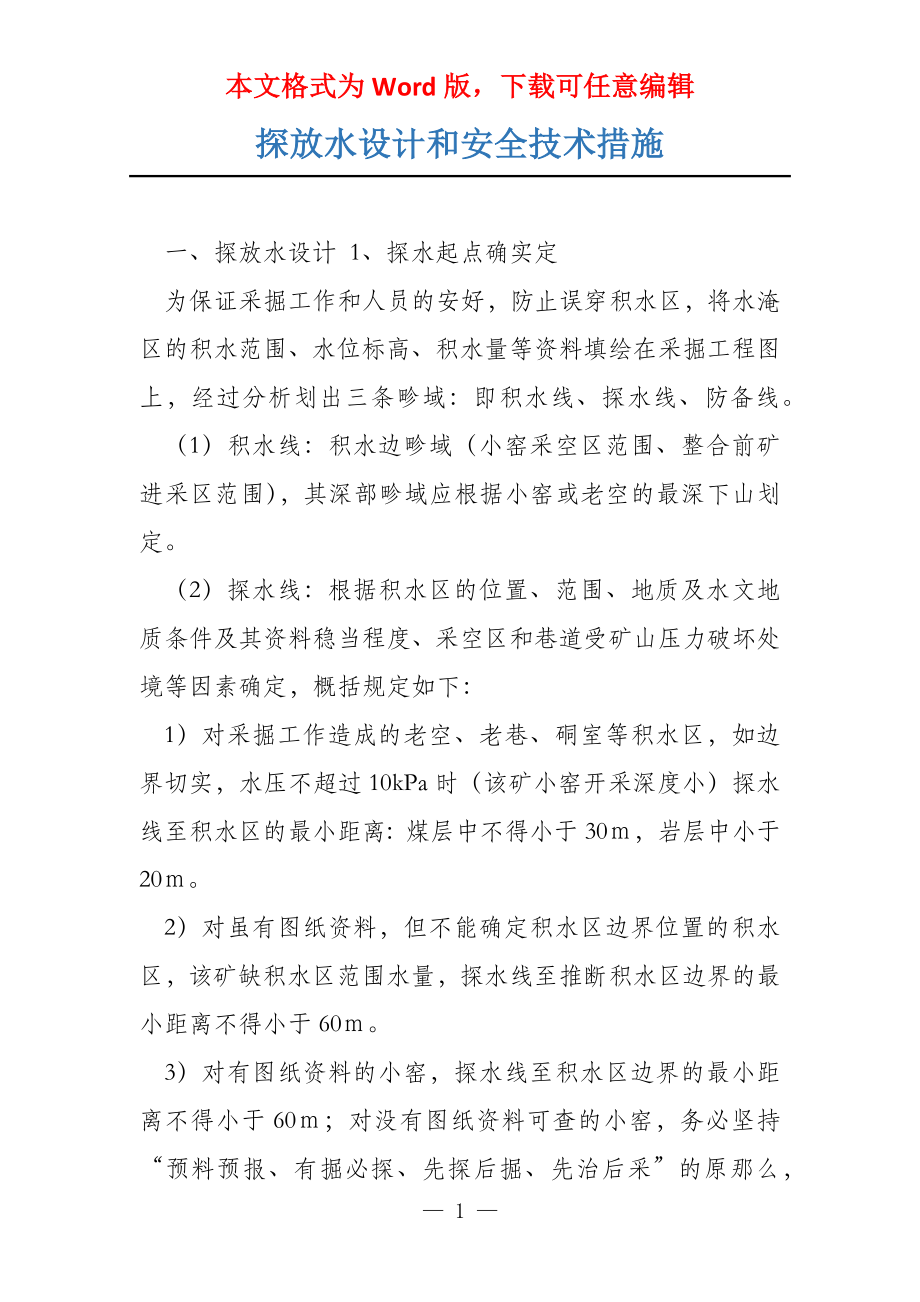

本文格式为Word版，下载可任意编辑探放水设计和安全技术措施 一、探放水设计 1、探水起点确实定 为保证采掘工作和人员的安好，防止误穿积水区，将水淹区的积水范围、水位标高、积水量等资料填绘在采掘工程图上，经过分析划出三条畛域：即积水线、探水线、防备线 （1）积水线：积水边畛域（小窑采空区范围、整合前矿进采区范围），其深部畛域应根据小窑或老空的最深下山划定 （2）探水线：根据积水区的位置、范围、地质及水文地质条件及其资料稳当程度、采空区和巷道受矿山压力破坏处境等因素确定，概括规定如下： 1）对采掘工作造成的老空、老巷、硐室等积水区，如边界切实，水压不超过10kPa时（该矿小窑开采深度小）探水线至积水区的最小距离：煤层中不得小于30ｍ，岩层中小于20ｍ 2）对虽有图纸资料，但不能确定积水区边界位置的积水区，该矿缺积水区范围水量，探水线至推断积水区边界的最小距离不得小于60ｍ 3）对有图纸资料的小窑，探水线至积水区边界的最小距离不得小于60ｍ；对没有图纸资料可查的小窑，务必坚持“预料预报、有掘必探、先探后掘、先治后采”的原那么，防止发生透水事故。
4）掘进巷道邻近有断层或陷落柱时，探水线至最大摇摆范围预计煤柱线时的最小距离不得小于60ｍ 5）石门揭开含水层前，探水线至含水层的最小距离不得小于20ｍ （3）防备线： 沿探水线外推50－150ｍ（在上山掘进时指倾斜距离）即为防备线 2、探放水钻孔布置 探放水钻孔布置图见 1）钻孔深度及超前距离 为探水钻孔终孔位置应始终超前掘进工作面的一段距离，探放老空积水的超前距不得小于20m，本设计取30m，钻孔深度本设计取50m，止水套管长度不得小于10 m 2）允许掘进距离 经探水表明无水害要挟，可安好掘进的长度，为每次探水钻孔施工完毕之后，以最短的钻孔长度（水平投影长度）减去超前养护距离之后之后剩余的距离 3）帮距 为使巷道两帮与可能存在的水体之间保持确定的安好距离，即呈扇形布置的最外侧探水孔所操纵的范围与巷道帮的距离，其值一般与超前距一致，有时可略比超前距小1～2m，本设计取30m 4）钻孔密度(孔间距) 指允许掘进距离终点横剖面上，探水钻孔之间的间距根据《井下探放水技术模范》，竖直扇形面内钻孔间的终孔垂直间距不得超过1.5m，水平扇形面内各组钻孔之间的终孔水平距离不得大于3m。
5）钻孔孔径 本设计配备YBK-132S-4探水钻，最大钻进深度75m，开孔直径89mm，终孔直径50mm 图探水钻的超前距、帮距孔间距、允许掘进距离示意图 6）钻孔数目及布置 （1）煤层平巷钻孔布置 主要是探巷道上帮小窑老空水，钻孔呈半扇形布置在巷道上帮钻孔个数以保证必要的密度为原那么，一般不得少于3个钻孔之间的夹角为7～15°为大夹角，1～3°为小夹角，视小窑老空的规模而定，规模大者取大夹角，规模小者取小夹角 如平巷探水钻孔布置图 安好外围线3322上帮距30m掘进工作面L（20m）允许掘进距离1a（30m）超前距150m（b1）平巷探水钻孔布置平面示意图213（b2）平巷探水钻孔布置断面示意图3掘进工作面L（20m）允许掘进距离21321a（30m）超前距50m（b3）平巷探水钻孔布置纵剖面示意图 平巷探水钻孔布置图 （2）煤层上山巷道钻孔布置 钻孔呈扇形布置在巷道前方，钻孔个数以保证必要的密度为原那么，一般不得少于3个，且至少有一孔见顶或底 钻孔水平及倾斜之间的夹角要求与平巷钻孔一致。
如上山巷道探水钻孔布置图 安好外围线44230m2掘进工作面113安好外围线L（20m）允许掘进距离35a（30m）超前距550m（a1）上山探水钻孔布置平面示意图42135（a2）上山探水钻孔布置断面示意图 上山巷道探水钻孔布置方式图 7）矿井探放水与掘进之间的合作 （1）双巷合作掘进交错探放水 当掘进上山时，假设上方有积水区存在，巷道受水要挟，一般多采用双巷掘进交错探放水，如图 — 5 —。
