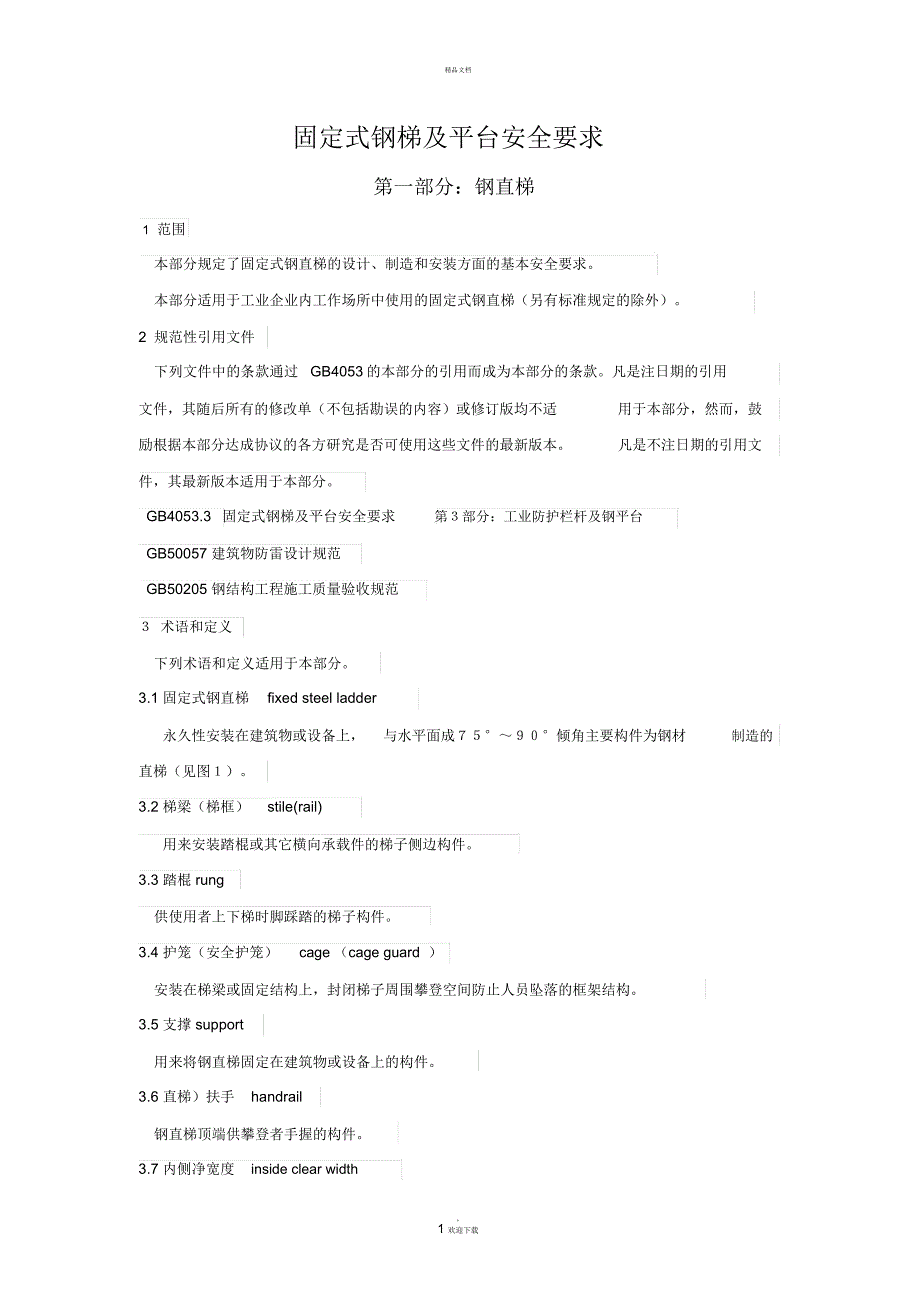

精品文档固定式钢梯及平台安全要求第一部分：钢直梯1 范围本部分规定了固定式钢直梯的设计、制造和安装方面的基本安全要求本部分适用于工业企业内工作场所中使用的固定式钢直梯（另有标准规定的除外）2 规范性引用文件下列文件中的条款通过 GB4053的本部分的引用而成为本部分的条款凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适 用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本 凡是不注日期的引用文件，其最新版本适用于本部分GB4053.3 固定式钢梯及平台安全要求 第３部分：工业防护栏杆及钢平台GB50057 建筑物防雷设计规范GB50205 钢结构工程施工质量验收规范３ 术语和定义下列术语和定义适用于本部分3.1 固定式钢直梯 fixed steel ladder永久性安装在建筑物或设备上， 与水平面成７５°～９０°倾角主要构件为钢材 制造的直梯（见图１）3.2 梯梁（梯框） stile(rail)用来安装踏棍或其它横向承载件的梯子侧边构件3.3 踏棍 rung供使用者上下梯时脚踩踏的梯子构件3.4 护笼（安全护笼） cage （cage guard ）安装在梯梁或固定结构上，封闭梯子周围攀登空间防止人员坠落的框架结构。
3.5 支撑 support用来将钢直梯固定在建筑物或设备上的构件3.6 直梯）扶手 handrail钢直梯顶端供攀登者手握的构件3.7 内侧净宽度 inside clear width1 欢迎下载精品文档两梯梁内侧平行于踏棍测量的距离，简称梯宽3.8 梯段高度 height of the ladder梯子上端基准面至下端基准面间的垂直距离，简称梯高4 一般要求4.1 材料4.1.1 钢直梯采用钢材的力学性能应不低于Ｑ２３５ - Ｂ，并具有碳含量合格保证4.1.2 支撑宜采用角钢、钢板或钢板焊接成Ｔ型钢制作，埋没或焊接时必须牢固可靠单位为 mm2 欢迎下载精品文档1-- 梯梁 2-- 踏棍 3-- 非连续障碍 4 护笼笼箍 5-- 护笼立杆 6-- 栏杆H-- 梯段高 h-- 栏杆高 s-- 踏棍间距； H≤ 15000； h≥ 1050； s=225~300注：图中省略了梯子支撑图 1 固定式钢直梯示意图4.2 钢直梯倾角钢直梯应与其固定的结构表面平行并尽可能垂直水平面设臵 当受条件限制不能垂直水平面时，两梯梁中心线所在平面与水平面倾角应在７５°～９０°范围内4.3 设计载荷4.3.1 梯梁设计载荷按组装固定后其上端承受２ｋＮ 垂直集中活载荷计算（高度按支撑间距选取，无中间支撑时按两端固定点距离选取） 。
在任何方向上的挠曲变形应不大于２ｍｍ4.3.2 踏棍设计载荷按在其中点承受１ｋＮ 垂直集中活载荷计算允许挠度不大于踏棍长度的１／２５０4.3.3 每对梯子支撑及其连接件应能承受３ｋＮ 的垂直载荷及０．５ｋ Ｎ 的拉出载荷4.4 制造安装4.4.1 钢直梯应采用焊接连接，焊接要求应符合ＧＢ５０２０５的规定 采用其它方式连接时， 连接强度应不低于焊接 安装后的梯子不应有歪斜、扭曲、变形及其它缺陷4.4.2 制造安装工艺应确保梯子及其所有部件的表面光滑、无锐边、尖角、 毛刺或其它可能对梯子使用者造成伤害或妨碍其通过的外部缺陷4.4.3 安装在固定结构上的钢直梯，应下部固定，其上部的支撑与固定结构牢固连接，在梯梁上开设长圆孔，采用螺栓连接4.4.4 固定在设备上的钢直梯当温差较大时，相邻支撑中应一对支撑完全固定，另一对支撑在梯梁上开设长圆孔，采用螺栓连接4.5 防锈及防腐蚀4.5.1固定式钢直梯的设计应使其积留湿气最小，以减少梯子的锈蚀和腐蚀4.5.2根据钢直梯使用场合及环境条件，应对梯子进行合适的防锈及防腐涂装4.5.3在自然环境中使用的梯子，应对其至少涂一层底漆和一层（或多层）面漆；或进行热浸镀锌，或采用等效的金属保护方法。
4.5.4 在持续潮湿条件下使用的梯子，建议进行热浸镀锌，或采用特殊涂 层或采用耐腐蚀材料4.6 接地3 欢迎下载精品文档在室外安装的钢直梯和连接部分的雷电保护，连接和接地附件应符合ＧＢ５００５７的要求5 结构要求5.1 支撑间距5.1.1 无基础的钢直梯， 至少焊两对支撑，将梯梁固定在结构、建筑物或设备上 相邻两对支撑的竖向间距，应根据梯梁截面尺寸、梯子内侧净宽度及其 在钢结构或混凝土结构的拉拔载荷特性确定5.1.2 当梯梁采用６０ｍｍ×１０ｍｍ 的扁钢，梯子内侧净宽度为４０ ０ｍｍ 时，相邻两对支撑的竖向间距应不大于３０００ｍｍ5.2 梯子周围空间5.2.1对未设护笼的梯子，由踏棍中心线到攀登面最近的连续性表面的垂直距离应不小于７６０ｍｍ对于非连续性障碍物，垂直距离应不小于６００ｍｍ5.2.2由踏棍中心线到梯子后侧建筑物、结构或设备的连续性表面垂直距离应不小于１８０ｍｍ对非连续性障碍物，垂直距离应不小于１５０ｍｍ（见 图１）5.2.3 对未设护笼的梯子，梯子中心线到侧面最近的永久性物体的距离均 应不小于３８０ｍｍ5.2.4 对前向进出式梯子，顶端踏棍上表面应与到达平台或屋面平齐，由 踏棍中心线到前面最近的结构、建筑物或设备边缘的距离应为１８０ ｍｍ～３ ００ ｍｍ，必要时应提供引导平台使通过距离减少至１８０ｍｍ～３００ｍｍ。
5.2.5 侧向进出式梯子中心线至平台或屋面距离应为３８０ｍｍ～５００ ｍｍ 梯梁外侧与平台或屋面之间距离应为１８０ｍｍ～３００ｍｍ （见图２）5.3 梯段高度及保护要求5.3.1单段梯高宜不大于１０ｍ， 攀登高度大于１０ｍ时宜采用多段梯，梯段水平交错布臵，并设梯间平台， 平台的垂直间距宜为６ｍ 单段梯及多段梯的梯高均应不大于１５ｍ5.3.2梯段高度大于３ｍ时宜设臵安全护笼 单梯段高度大于７ｍ时， 应设臵安全护笼当攀登高度小于７ｍ， 但梯子顶部在地面、 地板或屋顶之上高度大于７ｍ时，也应设臵安全护笼5.3.3当护笼用于多段梯时， 每个梯段应与相邻的梯段水平交错并有足够的间距（见图２），设有适当空间的安全进、出引导平台，以保护使用者的安全5.4 内侧净宽度4 欢迎下载精品文档5.4.1 梯梁间踏棍供踩踏表面的内侧净宽度应为４００ ｍｍ～６００ ｍ ｍ，在同一攀登高度上该宽度应相同 由于工作面所限， 攀登高度在５ｍ 以下 时，梯子内侧净宽度可小于４００ｍｍ，但应不小于３００ｍｍ单位为 mm图 2 梯段交错设置示意图5.5踏棍5.5.1梯子的整个攀登高度上所有的踏棍垂直间距应相等，相邻踏棍垂直间距应为２２５ｍｍ～３００ｍｍ， 梯子下端的第一级踏棍距基准面距离应不大于４５０ｍｍ （见图１） 。
5.5.2圆形踏棍直径应不小于２０ｍｍ，若采用其它截面形状的踏棍，其水平方向深度应不小于２０ｍｍ踏棍截面直径或外接圆直径应不大于３５ｍｍ，以便于抓握在同一攀登高度上踏棍的截面形状及尺寸应一致5.5.3在正常环境下使用的梯子， 踏棍应采用直径不小于２０ｍｍ的圆 钢，或等效力学性5 欢迎下载精品文档能的正方形、长方形或其它形状的实心或空心型材5.5.4在非正常环境 （如潮湿或腐蚀） 下使用的梯子， 踏棍应采用直径不小于２５ｍｍ的圆钢，或等效力学性能的正方形、长方形或其它形状的实心或空心型材5.5.5踏棍应相互平行且水平设臵5.5.6在因环境条件有可预见的打滑风险时，应对踏棍采取附加的防滑措施5.6梯梁5.6.1梯梁的表面形状应使其在整个攀登高度上能为使用者提供一致的平滑手握表面，不应采用不便于手握紧的不规则形状截面（如大角钢、工字钢梁等）的梯梁在同一攀登高度上梯梁应保持相同形状5.6.2在正常环境下使用的梯子，梯梁应采用不小于６０ｍｍ×１０ｍｍ的扁钢，或具有等效强度的其它实心或空心型钢材5.6.3在非正常环境（如潮湿或腐蚀）下使用的梯子，梯梁应采用不小于６０ｍｍ×１２ｍｍ 的扁钢，或具有等效强度的其它实心或空心型钢材。
5.6.4 在整个梯子的同一攀登长度上梯梁截面尺寸应保持一致容许长细比不宜大于２００5.6.5 梯梁所有接头应设计成保证梯梁整个结构的连续性除非所用材料 型号有要求，不应在中间支撑处出现接头5.6.6 如果要对梯梁因温度变化引起膨胀产生弯曲或应力增大采取针对性 技术措施，则应在接头处采取上述措施5.6.7 前向或侧向进出式梯子的梯梁应延长至梯子顶部进、出平面或平台 顶面之上高度不小于ＧＢ４０５３．３中规定的栏杆高度5.6.8 前向进出式梯子的顶部踏棍不应省略 梯梁延长段宜为喇叭型扩大， 以使梯梁顶部内侧水平间距不小于６００ｍｍ，不大于７６０ｍｍ5.6.9 对侧向进出式梯子，梯梁和踏棍在延长段应为连续的5.7 护笼5.7.1 护笼宜采用圆形结构，应包括一组水平笼箍和至少５ 根立杆（见 图３）其它等效结构也可采用单位为 mm6 欢迎下载精品文档。
