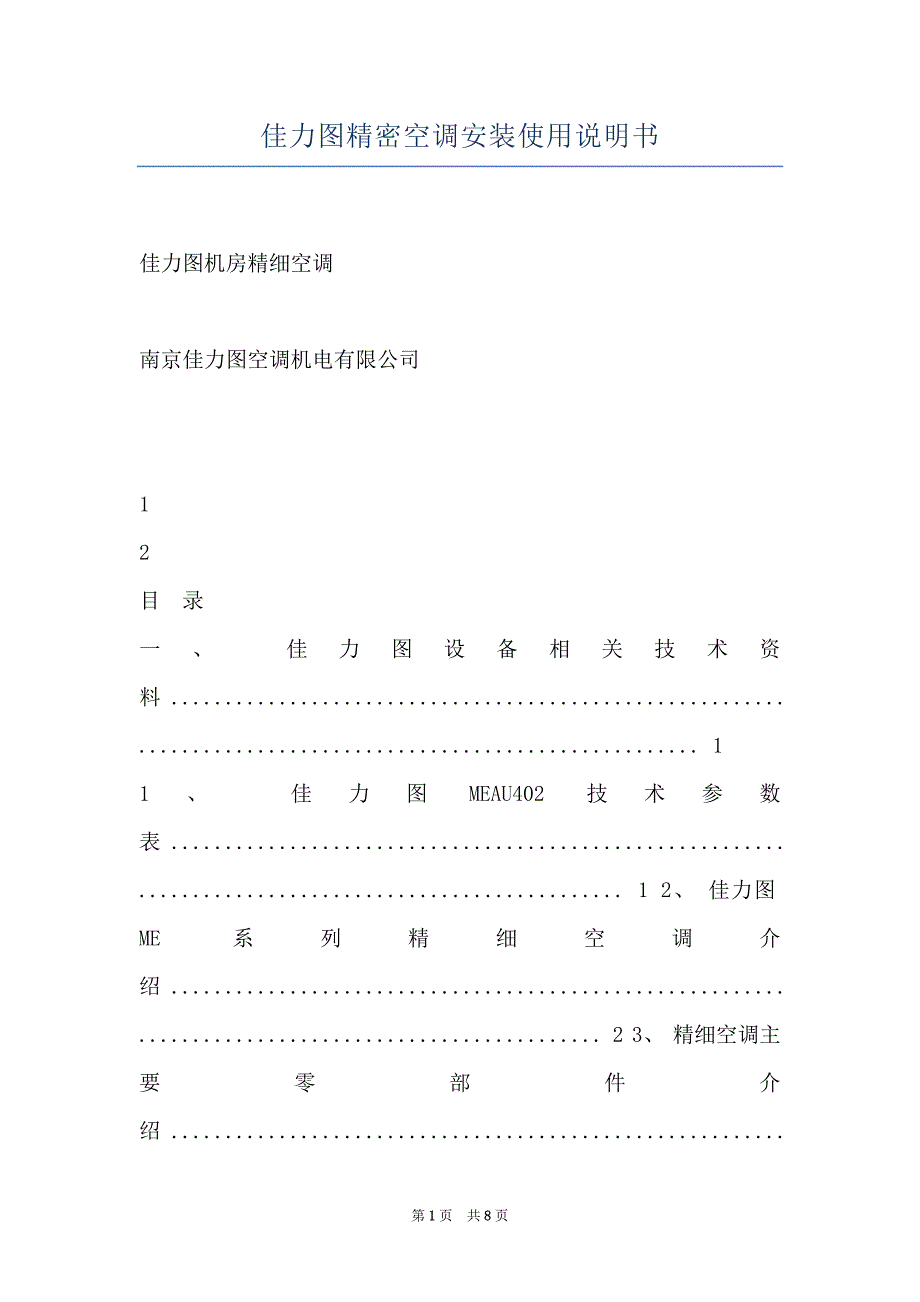

佳力图精密空调安装使用说明书 佳力图机房精细空调 南京佳力图空调机电有限公司 12目 录一、 佳力图设备相关技术资料 ............................................................................................................. 11、 佳力图MEAU402技术参数表 ...................................................................................................... 1 2、 佳力图ME系列精细空调介绍 .................................................................................................... 2 3、 精细空调主要零部件介绍 .......................................................................................................... 8 4、 佳力图ME系列精细空调的技术优势 ...................................................................................... 13 5、 佳力图ME系列精细空调整能措施描述 .................................................................................. 14 6、 佳力图机房空调实物图片 ........................................................................................................ 15 7、 机房空调的安装 ................................................................................................................... - 16 - 二、 机型报价 ...................................................................................................... 错误！未定义书签。
三、 佳力图公司介绍 .......................................................................................... 错误！未定义书签 四、 佳力图公司售后效劳简介 .......................................................................... 错误！未定义书签1、 佳力图原厂售后效劳陈述 ....................................................................... 错误！未定义书签 2、 售后效劳承诺 ........................................................................................... 错误！未定义书签 3、 售后效劳响应时间承诺 ........................................................................... 错误！未定义书签。
4、 售后效劳内容 ........................................................................................... 错误！未定义书签 5、 佳力图外驻办事机构图 ........................................................................... 错误！未定义书签 6、 成都办事处简介 ....................................................................................... 错误！未定义书签 五、 佳力图公司四川医疗行业局部用户名单 .................................................. 错误！未定义书签 1一、 佳力图设备相关技术资料1、 佳力图MEAU402技术参数表 品牌 空调室内机型号 压缩机品牌 制冷量〔kw〕 显冷量〔kw〕 风量〔 m3/h〕 温度限制范围(℃) 温度限制精度 湿度限制范围(％RH) 湿度限制精度 室内机噪音〔db〕 加热器型号、输入功率〔kw〕 加湿量〔Kg/h〕 空调机监控配置 室内机外形尺寸mm〔长×宽×高〕 空调室外机型号 室外机外形尺寸㎜〔长×宽×高〕 设计运行时间(每年) 连续运行运用寿命 电源适应范围 缺相爱护 相序容错设计 断电自动复原 启动延时 佳力图〔CANATAL〕 MEAU402 Copeland〔谷轮〕〔压缩机数量：2〕 41.5 39.7 10101 +15～+30℃ ±1℃ 30％～70％ ±2%RH ＜56 电加热9KW； 9Kg/h 内置RS485通讯接口 1700×900×11010 NACD12 1075×965×940 8760 10年 380V±15%，50±1HZ，三相五线制 有 有 能够 有 以上数据在室内24℃DB，50%RH，室外环境温度45℃下测得。
22、 佳力图ME系列精细空调介绍追求领先、追求卓越植根于每款佳力图产品中? CANATAI不断创新永在追求的精神，在2005年又推出全新的ME系列精细空调机，挑战用户最严格的要求，全新CANATAI ，ME系列精细空调是兼容了佳力图以往各系列优点，汲取了多年来丰富的制造经历，建基于更深切的了解和满意客户对精细空调产品的要求和盼望；ME系列作为佳力图新一代摸块式精细空调系列，具有更高的精度，更稳定牢靠的工作性能，更佳的能效比，更小的战地面积和体积，更好的操作界面和维护界面，更敏捷的扩展性于一身 系列机选用高效率和高牢靠性美国谷轮的涡旋式压缩机，具备优良的载液压缩实力，无载启动和不受磨损而影响性能的涡旋压缩盘，可应付精细空调系统的频繁启动和长时间连续运转的严格要求 在冬季启动时，压缩机正启动功能可防止短循环和低压锁死 全部ME系列型号均配备高效后倾式叶片风机，变更传统的皮带传动为变频电机干脆驱动，具有静压在75pa～350 Pa连续调整调整，在更大范围内，实现了用户现场风机送风压力可调，极大的满意了用户需求，同时使得佳力图空调低噪音运行得已实现，确保机组全年连续平安牢靠运行 为保持湿度，系列机组有自动导电率限制的电极锅炉加湿器供给干净的纯蒸汽。
针对场地对空气的高干净度以保持平稳和牢靠性运作的要求，系列机运用符合ASHRAE52-76标准30%过滤效率和95%拦截率的折褶式空气过滤器 系列机配备了佳力图最新开发的Co-Work 限制编程，在多台机组同时运作时，运用“限制备用”，“自动切换”和“自动编序”等技术大大提高整体系统的牢靠性 多项选择择性：适合每一场所由于地理位置，实际应用和支持设备等因素均影响场地对精细空调系统的要求，系列机供应多种系统选择以满意每一场地的独特须要系列机除了有传统的风冷，水冷，乙二醇和冷冻水系统，更备有节能方式的“节能冷却”系统如用户盼望系统运用中心供给之冷冻水，并要求101%独立机械制冷备用，系列机更供应三种“双冷却”系统以满意用户这方面的须要系列机共有八种根本系统，上送风和下送风、两种送风方式及14个能量档次，从而可以随意组合成最大高达480kw机组佳力图空调ME系列产品简介佳力图ME系列机是依据全新的模块化设计理念设计的产品，产品追求先进、平安、牢靠稳定、操作简便维护管理便利、节能性突出等特点进展全新设计，全系列机只有两个根本框架模块可主成15KW～480KW机组，单个机组模块的尺寸仅为900×865×11010mm极大的便利的客户，能便利快捷敏捷地通过狭小的过道、走廊、电梯进入现场。
同时使空调占用更小的面积，把珍贵的空间留给用户ME系列产品的可扩展性：从不同的方向 TM3ME系列机的“扩展性”不是单指系统能量的可扩展性，而是指整体系统的性能，牢靠性和寿命等多方面的可扩展性系列机Co-Work限制编程中的“限制备用”、“自动分工”和“限制级数扩展”等技术使整体系统的性能，牢靠性和寿命在扩展机组的同时得以倍增系列机运用模块设计，机组间可分严密靠紧或分散地安装，不受气流分布和空间的限制系统可运用单一主模块组为起先，随着业务的开展而运用价格较佳的协助模块机组扩展容量爱护性：无形的爱护为爱护你的珍贵投资，警报均可同一时间在限制面板上显示或在遥距警报显示器上发出系统设有25个特定和4个用户自设警报以监视室内环境和部件的运行状况：用于确保环境的牢靠和空调自身运行的牢靠，报警共分为三类：第一类出现报警后立刻停顿空调机整机的工作；其次类出现报警后立刻关断空调机内出现故障的部件；第三类仅仅是提示报警这类报警的出现，维护人员要立刻对空调机进展维护以免出现更大的问题1、第一类报警：火警 、风机过载、2、其次类报警：压缩机高压、压缩机低压、压缩机过流、加热器、加湿器淤塞3、第三类报警：温度高限、温度低限、湿度高限、湿度低限、空气流量过低、供电电压过高、供电电压低高、过滤网淤塞 。
完善的三级平安密码设置，供应不同权限与不同人士按权限操作空调和维护管理空调，防止未经授权者更改参数或干扰机组操作全部设计及数据均储存于永不散失记忆体内，即使停电期间，设定运行参数及数据也能得到爱护不会丧失 系统在启动部件时，能依次编排各部件启动时间以到达最小的冲击电流保证整个机房 设备的平安运行不受浪涌电压的冲击假设空调出现紧要的报警，室内的环境不能维持在设定点上，系统能自动启动备用机组在电源中断的状况下机组可编程为“手动”或“自动延时”再启动自动延时”再启动在安装有多台机组的场合，能够容许每台机组不同的启动延时设定依次启动，削减机组在启动时电源的波动高效能性：精细且高效你须要一套能精细且能高效地限制环境在指定允许范围内操作的精细空调系统 比例〔P〕+ 积分〔I〕+ 微分〔D〕限制编程精确地维持温度和相对湿度到达±0.5℃及±2%RH的高限制精度 特大的冷却盘管配以大空气流量风机，确保显热量在92%以上 特大冷却盘管和大面积空气过滤器更将空气阻力降至最低，从而降低风机耗电量 在时间限制开关模式内设有一个“休闲”功能，在房间不运用期间允许较宽的温度和湿度公差，大大提高节能的效益和延长系统的寿命。
