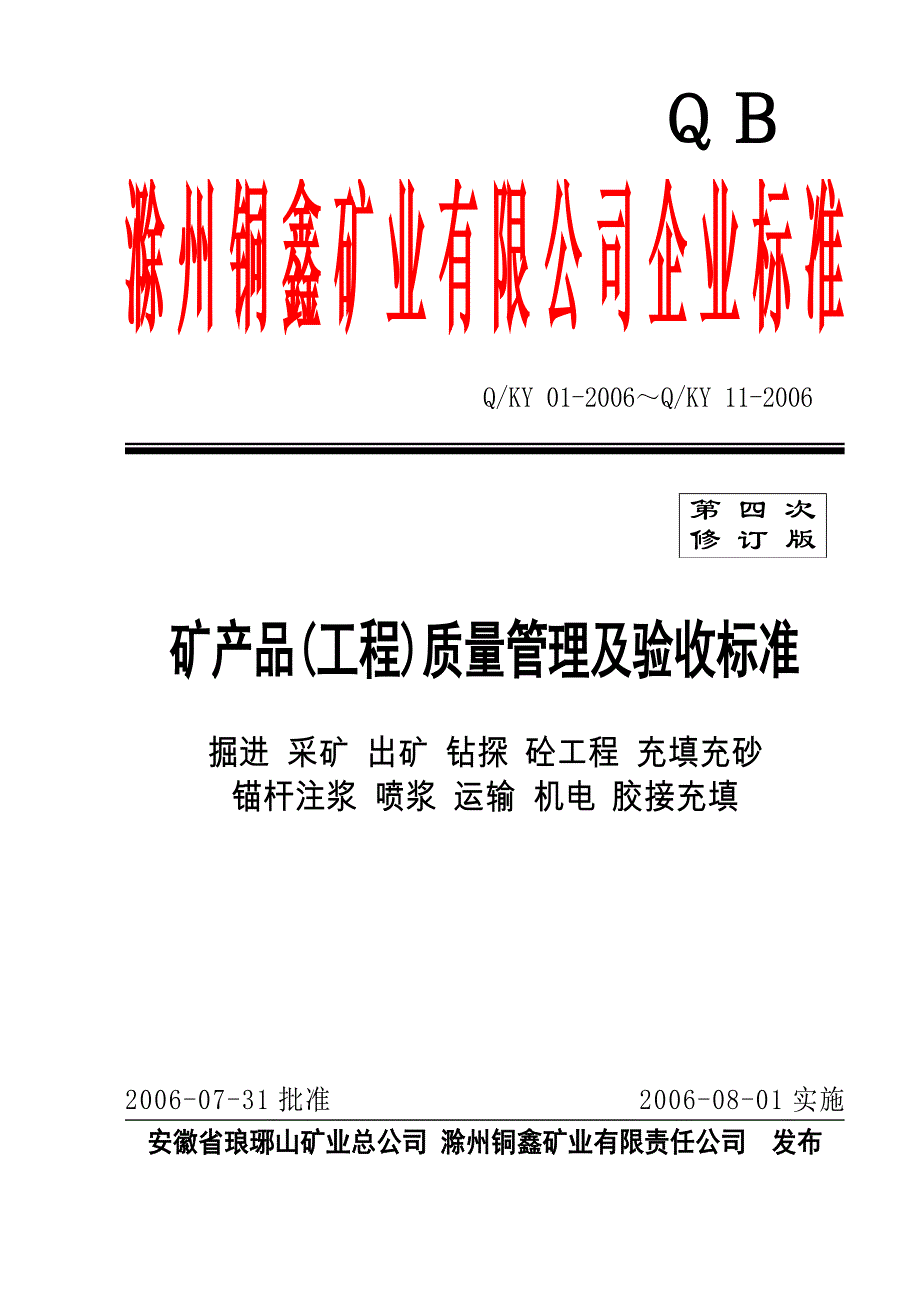

ＱＢ滁州铜鑫矿业有限公司企业标准 Q/KY 01-2006～Q/KY 11-2006第四次修订版矿产品(工程)质量管理及验收标准掘进 采矿 出矿 钻探 砼工程 充填充砂锚杆注浆 喷浆 运输 机电 胶接充填2006-07-31批准 2006-08-01实施安徽省琅琊山矿业总公司 滁州铜鑫矿业有限责任公司 发布修 订 说 明1、本“矿产品(工程)质量管理及验收标准”，参照《有色金属矿山生产技术规程》、《中华人民共和国矿山安全法》、《YB112～82》等国家和行业标准，结合矿业有限公司实际而修订2、本《标准》由王学华负责主持修订、完善及统稿工作3、本《标准》于1993年首次发布，第一次修订于1995年，第二次修订于1997年，第三次修订于2002年2006年7月第四次修订目 录 矿产品(工程)质量管理及验收标准 - 修订说明…………………02Q/KY 01-2006 矿产品(工程)质量验收标准-掘进………………04Q/KY 02-2006 矿产品(工程)质量验收标准-采矿………………07Q/KY 03-2006 矿产品(工程)质量验收标准-出矿………………08Q/KY 04-2006 矿产品(工程)质量验收标准-钻探………………09Q/KY 05-2006 矿产品(工程)质量验收标准-充填砼工程………11Q/KY 06-2006 矿产品(工程)质量验收标准-充填充砂…………13Q/KY 07-2006 矿产品(工程)质量验收标准-锚杆注浆…………14Q/KY 08-2006 矿产品(工程)质量验收标准-喷浆………………15Q/KY 09-2006 矿产品(工程)质量验收标准-运输………………16Q/KY 10-2006 矿产品(工程)质量验收标准-机电工区…………17Q/KY 11-2006 矿产品(工程)质量验收标准-水泥胶结充填……18附件：1、矿业有限公司《矿产品(工程)质量管理及验收考核细则》掘进 采矿 出矿 钻探 砼工程 充填充砂锚杆注浆 喷浆 运输 机电 胶接充填滁州铜鑫矿业有限公司企业标准矿产品(工程)质量验收标准…掘进 Q/KY 01-2006１ 范围 本标准适用于井下各种掘进工程。
２ 开拓平巷２.１掘进坑道中心线允许偏差不大于0.2m２.２巷道高、宽允许正差0.2m，负差0m２.３巷道坡度误差不允许超过±1‰２.４巷道水沟开挖必须一次到位，水沟断面不小于设计规格２.５轨道铺设：根据巷道断面设计要求铺设轨道，人行道宽度不得低于设计要求50mm；铺轨距工作面不得大于3m；枕木间距离：直道不大于0.6m ，弯道不大于0.5m；轨道间距误差不大于5mm，不小于2mm；平面误差不大于5mm２.６三线（架空线、照明线、电缆线），二管（风、水管）的架设应符合《金属非金属地下矿山安全规程》的要求，距工作面不大于30m，三线桩眼符合设计综合验收与掘进自然米分开）２.７废石计量不许超出允许规定 ３ 探矿、采准平巷３.１掘进坑道中心线允许偏差不大于0.3m３.２巷道高、宽允许正差0.2m，负差0.05m３.３巷道坡2006年7月第三次修订度误差不允许超过±2‰３.４巷道水沟开挖必须一次到位，水沟断面不小于设计规格３.５轨道铺设：根据巷道断面设计要求铺设轨道，人行道宽度不得低于设计要求50mm；铺轨距工作面不得大于3m；枕木间距不大于0.7m３.６三线二管的架设应符合有关《规程》的要求，距工作面不大于30m。
竣工后要架设到头综合验收与掘进自然米分开）３.７废石计量不许超出允许规定４ 切、采平巷４.１掘进坑道中心线允许偏差不大于0.4m４.２巷道断面宽、高允许正差0.2m，负差0.1m４.３废石计量不许超出允许规定５ 天井（人道、充填井、通风井、探矿天井、漏斗）５.１人行道、通风井开凿断面尺寸不小于设计值，也不得大 于设计尺寸的0.15m５.２充填井、探矿天井、漏斗中心线至周边距离不小于设计 值 0.1m，超挖不大于0.2m５.３板台天井梯子间按《矿山安全规程》标准架设，未经生 产安环部、地测部同意，不允许拆除５.４人道内设计有联络道的，掘进时必须留出2m，待人道竣工后，风、水管一次架设完毕（材料暂扣，待架设完成验收认可，由综合部支付材料费） ５.５废石计量不许超出允许规定６ 硐室、钻窝6．1硐室、钻窝开凿规格不允许小于设计值，而超挖均不大 于设计值的0.2m6．2 废石计量不许超出允许规定6．3 硐室、钻窝工程完成后，其废石必须出完，否则不予验收滁州铜鑫矿业有限公司企业标准矿产品(工程)质量验收标准…采矿 Q/KY 02-2006 １ 采矿，每分层采矿按回采设计提供的矿块地质资料进行采矿，坚持“先刷帮后降顶”的原则，严格遵循“采场必须持有降顶通知书”后方可降顶的制度。
采场降顶通知书由地测部签发２ 每分层回采厚度控制在回采设计的厚度内，并实行光面爆破、顶板平整、高差不许超过0.3m３ 采矿过程中，刷帮或降顶，以矿体边界限或设计的采矿边界为准，不允许超过0.3m；降顶边界不允许超过0.5m４ 地测部地质专业每月及每分层对生产的采场进行一次贫化率（采矿贫化）验收 贫化率指标如下表：方法充填法（％）留矿法（％）空场法（％）指标矿带西矿带５８１０东矿带８１０１２５ 采场应合理布置眼位，浅孔崩矿，块度超过0.5×0.5m以上的大块率应控制在10％以内，可见面大块应及时凿眼进行二次破碎６ 采矿损失率不允许超过设计规定指标７ 人道、漏斗必须在采矿过程中一次到边、到位滁州铜鑫矿业有限公司企业标准矿产品(工程)质量验收标准…出矿 Q/KY 03-2006１ 采场因工程技术、安全需要采下废石，未经允许不准出窿２ 采场采下矿石，因安全因素不能出窿，必须经安全管理部门负责人确认并下达“安全通知书”一式四份，质量部、地测部、工区及自留各一份）３ 因安全和生产因素，需要出窿的废石必须经安全监督处和生产技术部主管以上负责人同意方可出窿，但严禁进入矿石溜井。
４ 出矿人员应控制在圈划界限内出矿，严禁废矿石混装５ 采场铲砂要控制在0.3m以内主管部门（质量部）及相关管理部门（地测部、生产技术部）发现铲砂超标，要及时通知生产单位并限期整改每月4号前，地测部要向质量部提供上月各生产采场的铲砂面积、铲砂厚度和铲砂量的验收数据６ 采场出矿块度不许超过450×450mm，其卸矿溜井格筛符合规定７ 采场卸矿溜井存窿矿石深度距卸矿口不允许超过3m８ 出矿严禁地点混报和偷放溜井 ９ 工区要按生产计划规定的时间完成采出矿并交出采场１０ 对砼漏斗，未经有关部门同意，不得人为损坏滁州铜鑫矿业有限公司企业标准矿产品(工程)质量验收标准…钻探 Q/KY 04-2006１ 钻机安装必须按设计要求，由地质专业下达通知书，测量专业人员放点、给线并标定位置、方位角、倾角后方可施工２ 采取岩（矿）蕊要及时，按顺序整理放置，按回次填写隔板，严格防止顺序颠倒３ 钻进中不许回次超长，不得随意加长或拉长岩蕊，凡违反上述规定，按参考品验收４ 岩（矿）蕊采取率如下： 表Ⅰ质量类别合格可用参考废品采取率分项矿芯采取率（％）＞75＞55＞35＜35岩芯采取率（％）＞65＞45＞35＜25５ 方位角、倾角、由地测人员标定，机台人员应按照地测人员标定的方位角、倾角开孔施工。
水平孔误差不许超过1°30'；向上、向下孔误差不许超过1°30'钻进中方位角和弯曲允许范围见下页表Ⅱ：６ 终孔角标准：见下页表Ⅲ７ 工程孔标准：见下页表Ⅳ设计30m以上偏离率（％）钻进中方位角和弯曲允许范围如下表： 表Ⅱ设计深度（m）方 位 角倾 角合 格废 品合 格废 品15≤７0＞７0≤７0＞７025≤４0＞４0≤４0＞４036≤３0＞３0≤３0＞３0 终孔角标准见下表： 表Ⅲ设计孔深大于40m，终孔角度要求合 格可 用参 考废 品＜2020～３030～40＞40工程孔标准见下表： 设计30m以上偏离率（％） 表Ⅳ合 格可 用废 品1.522以上８ 孔深误差不大于总进尺的1％，因岩层破裂，障阻等因素， 无法施工需移位，必须征得设计人员同意方可变更（移位距离不得大于2m）９ 钻探工程结束后施工场地必须清理干净１０ 任何钻孔须真实填报钻进米数若虚报钻进米数，查实后全孔不计米数，另给予500元的罚款。
１１ 未达到设计目的的事故孔，按报废孔处理１２ 发现岩芯虚假，每次罚款200元滁州铜鑫矿业有限公司企业标准矿产品(工程)质量验收标准…充填砼工程 Q/KY 05-2006１ 砼工程必须有批准的计划和设计方可施工２ 钢筋砼（底板、漏斗、隔墙等）应按设计规定布筋，钢筋绑扎牢固，搭接弯钩符合要求３ 各种混凝土工程，基础必须清理到位，清洗干净；清基、立摸、扎筋必须经质量部质检人员验收后方可浇注砼（隐蔽工程立模后必须提请测量验收后方可浇注砼）４ 砼按设计要求标号配制，壁厚误差不大于设计±20mm，浇筑应振捣密实，不得有蜂窝、麻面、露筋现象５ 按规定要求做试块，抗压强度应符合设计要求６ 所有砼工程凡质检部门需抽检的，均以质检部门抽检数据为准质检部门根据现场管理情况，认为不需抽检的，则以施工单位检测的数据为准７ 凡砼工程需振捣的一律要用机械振捣，如发现无振捣，视全工程均无振捣处理，检测试块一律在现场取样制做；也可由施工单位和质检部门两家同时在现场制做试块８ 采场人道预留孔应符合设计要求；人道、漏斗接头处应按施工规范要求处理９ 砼强度的划分：① 平均强度不低于设计强度为合格品，其中任意一组的强度不得低于设计强度的85％。
任意一组的强度若低于设计强度的85％，不参与平均强度的计算）② 平均强度低于设计强度为不合格品③ 不合格品根据不合格的程度由质量考评组考评时专题讨论处理平时由质量部组织专题会议讨论处理１０ 不提倡超设计标号，如出现超高标号（只可超出设计标号的20。
