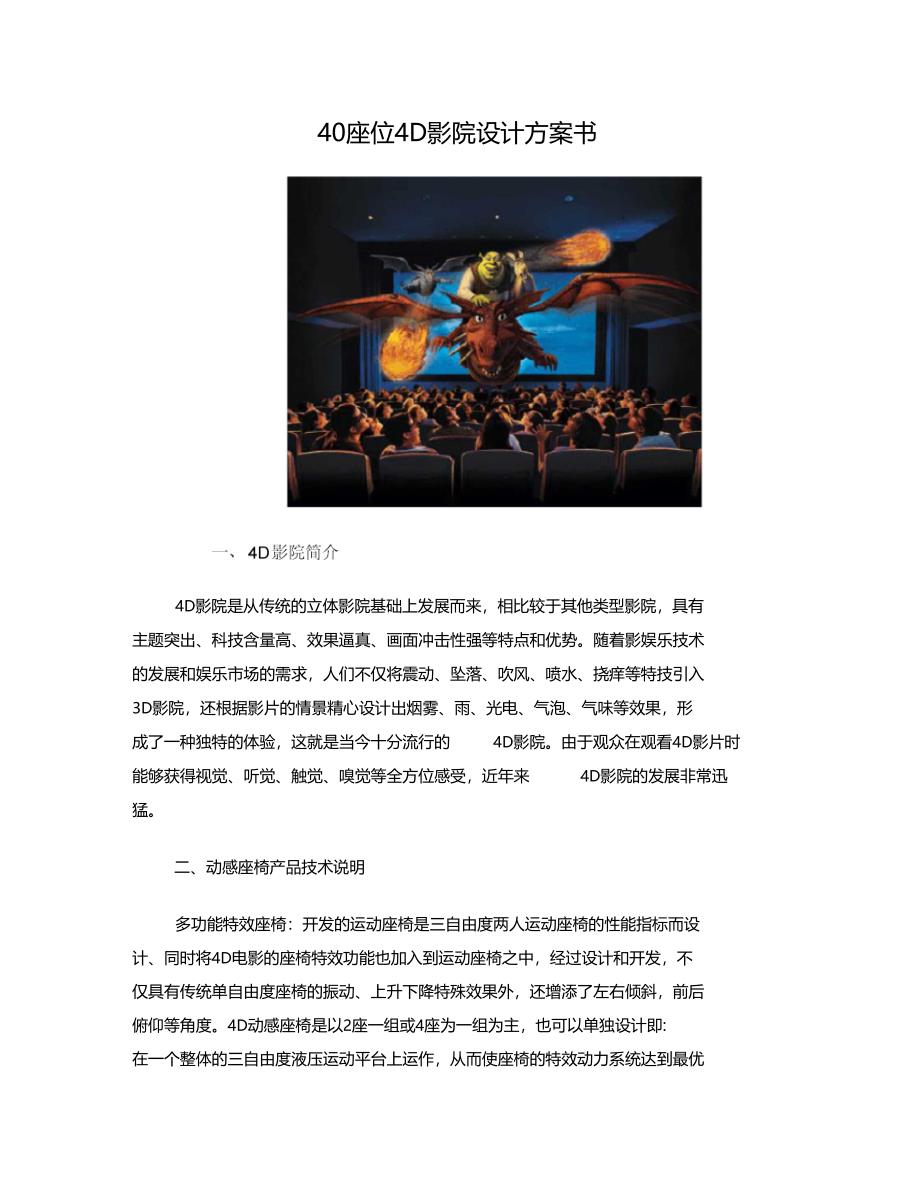

40座位4D影院设计方案书4D影院是从传统的立体影院基础上发展而来，相比较于其他类型影院，具有 主题突出、科技含量高、效果逼真、画面冲击性强等特点和优势随着影娱乐技术 的发展和娱乐市场的需求，人们不仅将震动、坠落、吹风、喷水、挠痒等特技引入 3D影院，还根据影片的情景精心设计出烟雾、雨、光电、气泡、气味等效果，形 成了一种独特的体验，这就是当今十分流行的 4D影院由于观众在观看4D影片时能够获得视觉、听觉、触觉、嗅觉等全方位感受，近年来 4D影院的发展非常迅猛二、动感座椅产品技术说明多功能特效座椅：开发的运动座椅是三自由度两人运动座椅的性能指标而设 计、同时将4D电影的座椅特效功能也加入到运动座椅之中，经过设计和开发，不 仅具有传统单自由度座椅的振动、上升下降特殊效果外，还增添了左右倾斜，前后 俯仰等角度4D动感座椅是以2座一组或4座为一组为主，也可以单独设计即: 在一个整体的三自由度液压运动平台上运作，从而使座椅的特效动力系统达到最优 化配置动感座椅的座垫采用会议座椅，按照人体流线设计，时尚美观动感，座椅 面料充分考虑防水、防潮、阻燃及耐磨特性，增强其使用寿命动感4D座椅总体指标载客数： 2 人占地尺寸：1500m（长）x 800m（宽）x 1350m（高）作动器推力：200kg （单台）活塞运动速度：250mm/s有效行程： 200mm加速度： 0.5g最大载重量： 300kg工作环境温度：0 C至+40C座椅模拟特效：撞击、扫腿载客数： 4 人占地尺寸：2400m（长）x 800mm（宽）x 1350m（高）作动器推力：350kg （单台）活塞运动速度： 250mm/s有效行程： 200mm加速度：0.5g 最大载重量：300kg工作环境温度：0 C至+40C座椅模拟特效：撞击、扫腿运动技术指标：位移 速度 加速度俯 仰-10~ +15 ° ± 35° /s ± 45° /s2滚转 土 18° ± 35° /s ± 45° /s2升降 0 ~300mm 0~250mm/s 0~0.5g座椅动感部分技术指标座椅载客数2 人（约 200kg）座椅自重75kg座椅尺寸（mm1500mm（长）x 800mm（宽）x 1350mn（高）工作环境温度0°C至 +40°C使用环境室内振动频率12Hz地面承载不小于350Kg/m2环境特效模拟部分:影院环境特效是指动感4D影院制作模拟影片场景的效果，这些特效的加入更 大程度地使影院场景虚实结合起来。
进一步增强了 4D影院作为“环境剧场”的效果 该部分和一般的4D电影特效模拟相当，具有模拟下雨、刮风、下雪、喷水、喷气、闪 电、振动、烟雾、泡泡等功能特效说明喷水功能能喷出少量水于观众面部设备间的加压水通过地下管道将水送到每个座椅， 座椅都安装有低压控制阀控制喷水效果，从雾化水到小水注都可通过阀门的控 制来实现，且喷到观众面部的水都经过专门净化软化处理；喷气喷气效果由每个座位的空气喷嘴完成，可以模拟多种快速运动的气流或物体快功能速通过所带来的急促感觉；扫腿功能每个座位底下悬挂小的弹性空气软管，当压缩空气加压到这些软管中时，软管 会拍打观众的小腿部位，可以模拟老鼠、蛇、昆虫等动物钻到观众腿下的感 觉；振动功能具有12Hz的振动频率，能模拟撞击、地震和舱体的振动喷雾功能能喷出少量水雾于观众脸上闪电利用频闪灯产生强烈的闪电效果，模拟闪电、灯光忽明忽暗的效果泡泡米用泡泡机产生漫天飞舞的真实泡泡机下雪采用雪花机产生飞舞的雪花，模拟下雪的场景卜雨中视科技自主研发下雨器，模拟场景下雨计算机控制部分：计算机的硬件和软件都是二合一，即硬件和软件都具备动感电影和 4D电影的双重功能即：主机：工业控制计算机 位移传感器：3跟电磁感应式 控制机：89C51单片计算机、4D影院对场地的要求屋顶：用穿孔吸声材料制作，按消防规定安装喷头，消防管路置于吊顶上 方，管路走向形式自定。
门窗：影院出入口处的门按影院要求制作，采用双扇外开门，门的净宽不小于 1400mm门口正面1400mn内不应设有踏步；控制室及设备间的门隔音效果必须 好；影厅门及透光处挂遮光布帘面积：4D影院的场地面积根据座位数量、环/平幕等情况略有差异，当然如果有 现成的场地情况下，需要专业制作单位跟据场地情况和设备情况进行设计影 院 方案层高要求：4D影院对层高的要求主要是针对座位数较多的客户，因为影院的座椅 一般都是阶梯状的，座位数多了之后，对层高的要求就多，一般建议 4D影院的层高设计在4米以上比较适宜，特殊情况除外承重要求： 这一项针对4D动感影院有特殊要求，动感影院的座椅系统比较复杂， 而且重量比较重，加之在观影时候会有座椅系统的动感效果，所以一般建议是在一 楼比较合适，如果在楼上，务必要考虑到楼层的承重通风条件： 放映厅内应有良好的通风系统和空调系统，以保证观众有一个舒适的 环境；通风和空气调节系统必须采取消声措施，应使通过风口传入放映厅的噪声比 厅内允许噪声低墙体/消防：影厅墙贴吸音板或做软包吸音墙，软包垫层厚度不小于 10mm表面处理成深蓝色或深灰色、黑色，面料应该进行防火阻燃处理影院吸声材料的布置 应满足混响计算和消除强反声。
建筑声学要求： 装修后本底噪声应符合NC-35特性曲线要求；有关声学指标应符 合国家有关规定四、4D影院详细配置及报价序号名称规格及型号单位数量单价总价备注、投影及数字服务器1投影仪三洋20.9万1.8万日本元元三洋2投影机架立体投影机架（带立体偏正镜片）套10.1万元0.1万元中视3同步控制软件HD播放系统 同步控制软件套10.8万元0.8万元中视 、银幕及银幕架1银幕金属银幕块10.8万元0.8万元中视2银幕架套10.1万元0.1万元三~亠、5.1声道系统1音响漫步者5.1音响套10.3万元0.3万元专业影院级别2机柜19寸标准机柜台10.25万元0.25万元中国四、控制系统1动感影院主控制服 务器（含4D影院控 制软件）华硕（含4D影院控制软件）套10.7万元0.7万元华硕五、环境特效系统1风机超强风力（计算机控 制）台20.2万2卜雨中视（计算机控制）套10.6万元2.8万3泡泡机模拟海洋泡泡效果套20.3万元元4雪花机模拟下雪的效果台20.4万元5频闪灯模拟闪电的效果台20.5万元66特效控制系统（计算机自动控制）套10.8万元国产7三自由度4D动感座椅左右摇摆上下升降前后俯仰喷气喷水扫腿蠕动2人/套201.3元26万元国产8影院气站活塞式空压机 （1台） 上海申江0.6立方储气 罐（1台）中视下雨储水灌定做（1 台）套12万元2万元六、辅助设备、配件及其它等1辅助设备辅助设备（环形偏振立体眼镜等）套100赠送赠送国产2运费+安装费暂定3未税总计35.653税费5%37.4万元五、施工及售后服务项目施工指标1、整个项目制作及设备安装周期为 30个工作日2、 采用项目经理全权负责制，我方将指定一名项目经理负责整个项目的全 程管理。
3、 项目实施过程中将严格制定各分系统的项目制作、设备安装计划及安装 方案项目经理将协调各分系统工作配合，协调并保证用户的工作环境符合设备安装 需求对特殊设备，负责组织必要的辅助施工队伍4、 项目经理负责与用户共同制定系统整体验收及各分系统验收标准，安排 包括显示系统预验收等相关事宜5、 硬件培训：我方负责对甲方进行硬件操作培训，甲方需指定一名工程 师，培训以该工程师能熟练掌握整套软硬件的安装、调试、运行为准6 整个硬件系统的质保期为两年自设备最终验收合格，交付使用之日起 计算质保期内如因设备本身质量原因（非甲方人为破坏）导致设备无法使用，由我 方负责包换、包修或退货，并承担因修理、调换或退货而发生的实际费用7、 所有投影机整机保修一年，保修期内我方负责维修及更换部件（除投影 机灯泡，因其为耗材），第二年收取成本费三个月灯泡损坏，我方负责免费更换8、 售后服务的响应时间为 24 小时，硬件每季度至少上门维护一次北京中视立影科技有限公司 王磊 186********北京市昌平区回龙观二拨子工业区西路 54 号。
