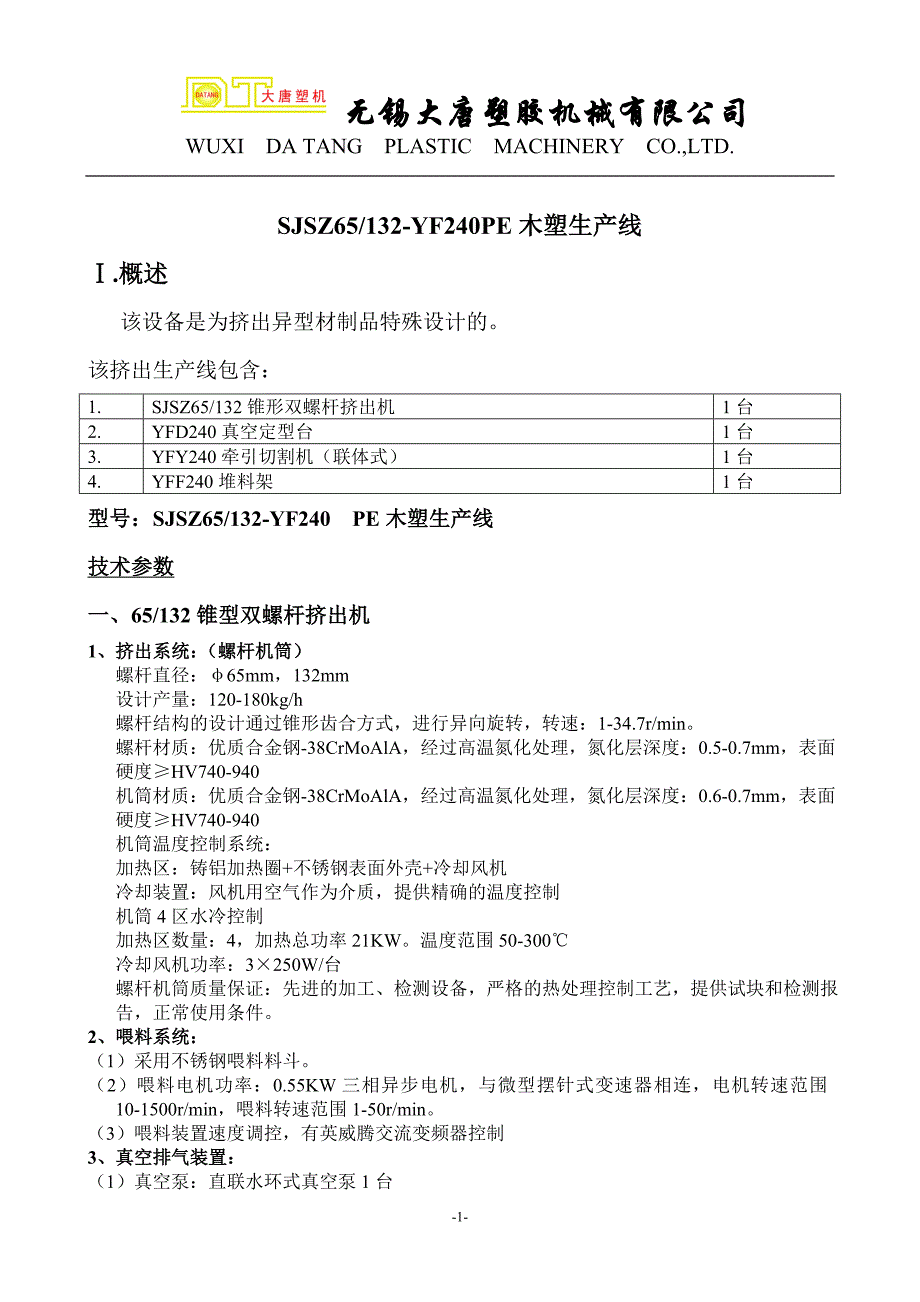

无锡大唐塑胶机械有限公司WUXI DA TANG PLASTIC MACHINERY CO.,LTD.-1-SJSZ65/132-YF240PE 木塑生产线Ⅰ.概述该设备是为挤出异型材制品特殊设计的该挤出生产线包含：1. SJSZ65/132 锥形双螺杆挤出机 1 台2. YFD240 真空定型台 1 台3. YFY240 牵引切割机（联体式） 1 台4. YFF240 堆料架 1 台型号：SJSZ65/132-YF240 PE 木塑生产线技术参数一、65/132 锥型双螺杆挤出机1、挤出系统：（螺杆机筒）螺杆直径：φ65mm，132mm设计产量：120-180kg/h螺杆结构的设计通过锥形齿合方式，进行异向旋转，转速：1-34.7r/min螺杆材质：优质合金钢-38CrMoAlA，经过高温氮化处理，氮化层深度：0.5-0.7mm，表面硬度≥HV740-940机筒材质：优质合金钢-38CrMoAlA，经过高温氮化处理，氮化层深度：0.6-0.7mm，表面硬度≥HV740-940机筒温度控制系统：加热区：铸铝加热圈+不锈钢表面外壳+ 冷却风机冷却装置：风机用空气作为介质，提供精确的温度控制机筒 4 区水冷控制加热区数量：4，加热总功率 21KW。
温度范围 50-300℃冷却风机功率：3×250W/台螺杆机筒质量保证：先进的加工、检测设备，严格的热处理控制工艺，提供试块和检测报告，正常使用条件2、喂料系统：（1）采用不锈钢喂料料斗2）喂料电机功率：0.55KW 三相异步电机，与微型摆针式变速器相连，电机转速范围 10-1500r/min，喂料转速范围 1-50r/min3）喂料装置速度调控，有英威腾交流变频器控制3、真空排气装置：（1）真空泵：直联水环式真空泵 1 台（2）真空泵功率：1.5KW无锡大唐塑胶机械有限公司WUXI DA TANG PLASTIC MACHINERY CO.,LTD.-2-（3）真空泵电机工作方式：三相异步电机（4）真空度：0-0.075Mpa4、传动减速系统（1）采用高扭矩减速箱（2）水冷降温装置（3）减速箱齿轮材质：20CrMoTi，齿轮减速，采用硬齿面斜面结合，齿轮渗碳磨齿处理（4）采用德国技术，使用寿命长，低噪，低热（5）卧式减速箱，主电机通过连轴器与减速箱相连（6）分配箱：通过超锥齿轮由单扭矩输出转变为双轴扭矩输出5、主电机系统（1）交流主电机：力锋电机（2）主电机功率：37KW，380V，50HZ（3）主电机调速方式：由 ABB 交流变频器控制6、挤出外形尺寸及重量（1）外形尺寸：4500×1600×2500mm（2）中心高：1000mm（3）整机重量：约 4000Kg8、电气控制系统（1）优化设计的电气控制柜（2）日本 RKC 温控表 控制系统，采用 PID 型温度波动自动整定调节（3）交流变频器英威腾公司（4）施耐德接触器（5）紧急停车装置及报警系统（6）溶温，熔压测量（7）热电偶插头用两芯块插9、报警系统检测范围：（1）—过电流保护报警功能（2）—恒温油箱缺油报警二、YFD240 真空定型台1、水箱水槽均为不锈钢材质2、定型台长度：6000mm3、定型台宽度：1100mm4、定型台导轨安装中心距：320mm5、真空泵：5.5KW ×3 台 4KW×1 台 四台直连水环式真空泵带过电流保护。
（冬天必须放水，以防冻坏）6、真空度：0-0.09Mpa7、水泵功率及数量：1.5KW，0.75KW 各一台无锡大唐塑胶机械有限公司WUXI DA TANG PLASTIC MACHINERY CO.,LTD.-3-8、真空气嘴数量：32 只（红色标注）9、水嘴数量： 32 只（蓝色标注）10、定型台面轨道材质形式及断面形式：不锈钢水槽，模具连接轨道用铝合金型材，托架与集水管为一体11、气、水嘴接头位置及方式：气嘴球阀在机身上方，水嘴在水槽方管托架上12、电气控制柜及操作面板均有防水保护13、涡流吹风机：1.1KW，用于吹干制品表面水渍14、定型台前后移动装置：由丝杆连接定型台与牵引机，丝杆减速电机，0.75KW 电动控制定型前后移动15、定型台上下位置调节：丝杆蜗轮箱控制16、其他二个方向调节：水槽水平倾斜度和定型台左右位置微调可手动调节17、由真空表水温表显示各区的真空度及水温18、定型台电气部分，接触器：施耐德，空气开关：正泰三、YFY240 履带式牵引机1、牵引带数量：2 条2、每部牵引带有减速电机，减速电机：1.5KW/台，牵引带由变频器提供速度控制3、变频器生产厂家：英威腾公司4、牵引皮带长度：2700mm，牵引有效长度：2300mm5、牵引橡胶块规格：240×45×35。
6、牵引带有效宽度：240mm7、橡胶块与履带的联接方式：螺钉连接，安装紧固可靠8、牵引速度：0.5-4.6m/min9、气动元件工作压力：0.5-0.7Mpa10、牵引带高度可由底脚调整螺丝微调四、YFQ240 切割机1、切割电机功率：2.2KW2、切割最大宽度：240mm 最大切割高度：80mm3、吸屑风机功率：1.5KW4、切割程序控制由西门子 PLC5、切割刀片：优质合金，适合 PVC 型材的切割—锯片外径 400mm6、切割时由橡胶块压紧装置提供准确切割精度，气动元件：浙江7、切割工作台移动和刀片起落由气缸控制，PLC 程序控制8、工作压力：0.5-0.7Mpa9、可以选择手动切割和自动切割模式10、限位开关计长注：牵引切割机联体式五、YFF240 翻料架1、堆料架长度：3m无锡大唐塑胶机械有限公司WUXI DA TANG PLASTIC MACHINERY CO.,LTD.-4-2、气缸翻动，限位开关计长3、堆料架形式：可拆卸式，堆料架制品接触部分由橡胶块包覆Ⅲ、安装条件1、电力条件标准：380V/3 箱/50HZ 工作电压：380V 控制电压：220V 保护措施：接地。
2、压缩空气：有效工作压力范围：0.4-0.6Mpa 使用条件：要求无尘、无烟、无油污3、冷却水有效工作压力范围：0.2-0.4Mpa 水温：10-15 摄氏度主要元器件配置一览表（技术规格书）SJSZ-65/132A 锥双挤出机型 号 及 规 格序号 品 名SJZ65/132 数量 产地1 螺杆 Φ65/132 1 对2 料筒 Φ65/132 1 只3 减速箱 SZ65 1 只 江阴4 分配箱 SZ65 1 只 江阴5 交流电机 Y250L-4 37KW 1 台 山东力峰6 真空泵 SZ-0.5 1.5KW 1 台 浙江7 减速机电机 WB100-L2D-43 0.75KW 1 只 浙江8 主机变频调速器 37KW 1 只 ABB9 喂料变频器 0.75KW 1 只 英威腾10 温控表 EZE5 13 只 RKC11 热电偶 K 型 12 只 浙江12 转速表 6C2 2 只 无锡13 电流表 6L1、6C2 各 1 只 无锡14 机筒加热装置 铸铝加热圈 24KW 4 套 盐城15 机筒冷却风机 DF4 0.25KW 3 只 无锡昌达16 压力传感器 PT131 双功能传感器 1 套 成都先达无锡大唐塑胶机械有限公司WUXI DA TANG PLASTIC MACHINERY CO.,LTD.-5-17 熔体压力表 PS1016T 1 只 成都先达18 总电源空气开关 DZ10-250A 1 只 浙江正泰19 其它空气开关 1P、3P DZ47-63 1 套 浙江正泰20 接触器 2510、1210、0910 18 只 施耐德21 中间继电器 HH54P 5 套 无锡22 按钮 LA39 11 只 上海23 指示灯 AD16 5 只 上海24 轴流风机 YD150 1 只 无锡25 报警灯 声光 1 只 温州26 航空插头、插座 16A 9 套 苏州怡达27 热电偶插头、插座 WP2030A-2P 8 只 威浦28 接近开关 1 套 欧姆龙29 热继电器 10K、8K 各 1 只 施耐德30 旋钮 LA39 14 只 上海3132YF-240 辅机生产线品 名 型号及规格 数量 产地交流接触器 D1810、1210、0910、0901 9 只 施耐德热过载继电器 16K 2 只 施耐德热过载继电器 10K.8K 3 只 施耐德断路器 DZ47-63 3P100A 1 只 正泰断路器 DZ471P 5A 1 只 正泰带灯起动按钮 LA39-10D/g31 9 只 上海停止按钮 LA39-11 红 9 只 上海急停 LA39A-11Z/r 1 只 上海行程开关 LXK3-20S/P 1 只 江苏无锡真空泵 SZ-3A 5.5KW 2 台 浙江升降减速机 WP WK60 30：1 4 台 浙江嘉诚真空定型台风机 XGB-3 1.1KW 1 只 无锡无锡大唐塑胶机械有限公司WUXI DA TANG PLASTIC MACHINERY CO.,LTD.-6-水泵 2BL-6 1.5KW 1 只 川源牵引减速机 KAF77-Y1.5-NA11-M1 2 台 浙江气缸 125×160CB 2 台 无锡牵引机 变频调速器 3.7KW 1 只 英威腾气缸 125×160CB 2 台 无锡可编程控制器 LOGO！23ORC 1 只 西门子气缸 XQGB50×175CB 1 只 无锡气缸 XQGB50×500 1 只 无锡二位五通电磁阀 6102 2 只 浙江宁波快速排气阀 QE-03 1 只 浙江宁波单向节流阀 ASC200 1 只 浙江宁波减压阀 AR2000 3 只 浙江宁波断路器 DZ47-60 3P 5A 1 只 正泰断路器 DZ47-60 3P 20A 2 只 正泰指示灯 AD16-22D 2 只 上海起动按钮 LA39-11 绿 2 只 上海急停按钮 LA39A-11Z 1 只 上海接触器 0901 2 只 施耐德热继电器 10K 1 只 施耐德时间继电器 ST3PA-A 1 只 无锡二位五通电磁阀 6102 3 个 无锡行程开关 LXK3-20S/P 3 个 无锡堆料架气缸 50×100CB 2 只 无锡。
