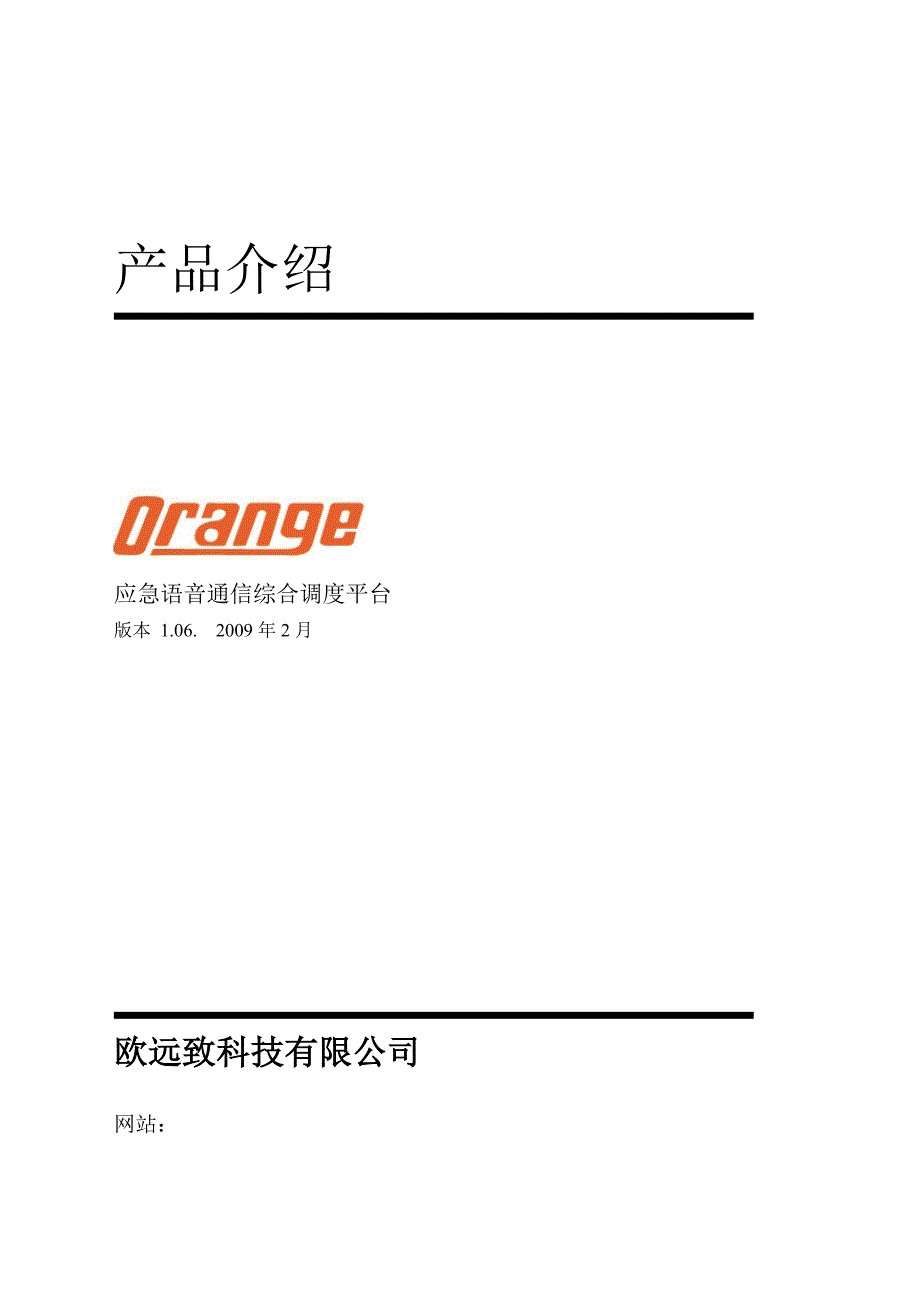

产品介绍应急语音通信综合调度平台版本 1.06. 2009年2月 欧远致科技有限公司网站：目 录1 产品简介 31.1 产品概述 31.2 主要功能及特点 41.3 应用场景 52 产品应用 62.1 多种制式通信系统之间的互联互通 62.2 跨区域联网 62.3 无线通信设备和IP软交换平台、SIP设备互联互通 73 ORANGE-1000 84 ORANGE-1000S 115 ORANGE-2000 156 ORANGE-3000 177 ORANGE-2A 208 ORENGE-IP 229 ORENGE-1000D 2410 调度指挥呼叫及通话方式 2510.1通过按讲终端设备建立通话 2510.2、本地操作员建立通话 2610.3 通过图形化软件建立通话 2611 客户服务 281 产品简介 1.1 产品概述ORANGE应急语音通信综合调度平台是为解决不匹配的通信方式而设计，提供跨平台的统一语音通信服务，实现即时的互联互通该调度平台高度集成，但具备全面的DSP（数字处理）功能，能够方便的实现多种制式的通信系统之间的互联互通，包括超短波通信系统、短波通信系统、卫星、有线、GSM/CDMA移动，集群通信系统以及其它特定的通信系统，实现异构网络（有线、无线）环境下的统一调度指挥。
同时支持跨区域指挥调度通信系统的联网，设备可通过IP网络连接在一起，可将全国（省）区域异地指挥调度通信网联网，实现实时网络协同调度能力ORANGE应急语音通信综合调度平台系列产品具有快速部署、安全可靠以及操作简单等特点，可方便应用于城市应急、公安、消防、民防等行业应急指挥中心以及应急通信车等各种应急通信环境中在突发事件发生时，可在现场迅速构建应急指挥调度通信平台，解决了通信互联互通难题，体现真正的--“一机在手，通信无忧”ORANGE应急语音通信综合调度平台包括ORANGE-1000机架式、ORANGE-1000S机架式、ORANGE-2000迷你式、ORANGE-3000便携式、ORENGE-2A远程互联终端、ORENGE-IP远程互联终端、ORENGE-1000D便携式指挥系统七种型号，可根据用户实际应用需求，提供全面的解决方案ORANGE -1000 ORANGE-1000S ORANGE -2000 ORANGE -3000 ORANGE-2A ORANGE -IP 1.2 主要功能及特点l 具备多网交换功能：可以使多种无线设备互联互通，包括短波通信系统、超短波通信系统、集群通信系统、卫星、有线、GSM 移动，以及其它特定的通信系统；l 具备统一调度功能：即多个通过不同通信手段呼入时，具有三种灵活的操作方式（本地操作台、图形化软件、对讲设备）可进行统一调度。
l 支持多种业务功能：系统支持自动识别、自动呼叫、自动转接、语音提示等多种业务功能；可同时支持划分多个独立通话网l 具备本地组网和异地联网功能：设备不仅支持本地组网，还可通过IP网络实现异地通信终端的接入，将全国（省）区域异地指挥调度通信网联网，实现全网实时网络协同调度能力l 可方便进行容量扩展功能：设备板卡式设计，可根据实际互联通信设备数量方便配置及扩容；支持板卡热插拔；单机设备还可通过级联方式，实现有/无线话音通道的通信能力扩展l 具备方便的操作模式：可方便支持本机键盘、控制软件等多种操作方式，图形化界面，操作简便灵活1.3 应用场景l 移动解决方案 应急卫星通信车装车实例 消防车装车实例小型警用车通信指挥 2 产品应用2.1 多种制式通信系统之间的互联互通可连接的通信系统包括：各种频段的超短波通信系统、各种频段各种制式的集群通信系统、短波通信系统、卫星通信系统、有线网络、GSM/CDMA移动网络以及其它特定的通信系统图一：多种制式的无线通信设备之间的互联互通2.2 跨区域联网ORANGE应急语音通信综合调度平台具有专利的ROIP技术，不仅支持本地组网，还可通过IP网络将用户原有或新建不同区域的指挥调度网互联互通，组建全国/省/区/县应急指挥统一调度平台，实现全网实时网络协同调度能力。
图二：跨区域互联互通组网2.3 无线通信设备和IP软交换平台、SIP设备互联互通ORANGE-1000S新一代IP应急通讯指挥互联系统基于一个标准的开放SIP协议，它能够通过网络实现无线通信与任何SIP设备互联互通，构建一个智能IP应急通讯指挥互联互通平台图三：智能IP应急语音通信综合调度平台3 ORANGE-1000ORANGE-1000是一款模块化设计的机架式应急通讯互联终端，该产品具有快速部署、安全可靠以及操作简单等特点，可方便应用于固定、移动和临时组网的各种应急通信环境中产品功能及特点：l 具备多网交换功能：可以支持各种频段的超短波通信系统、各种频段各种制式的集群通信系统、短波通信系统、卫星通信系统、有线网络、GSM/CDMA移动网络以及其它特定的通信系统的互联互通l 具备统一调度功能：即多个不同通信手段呼入时，控制台可通过控制软件和本地操作台进行统一分配、监控和调度l 支持多种业务功能：系统支持自动识别、自动呼叫、自动转接、语音提示等多种业务功能；可同时支持划分多个独立通话网l 具备本地组网和异地联网功能：设备不仅支持本地组网，还可通过IP网络实现异地通信终端的接入，将全国（省）区域异地指挥调度通信网联网，实现全网实时网络协同调度能力l 可方便进行容量扩展功能：标准19’机箱，板卡式设计，支持24路接入，板卡可热插拔l 具备灵活的操作模式：支持三种操作方式（本地操作台、图形化软件、用户手持设备）产品构成ORANGE-1000设备采用3U的19″标准机箱结构，可插入12块接口单元模块，最大允许24路信号接入。
接口单元可以分为无线控制单元、环路中继单元、用户接口单元和RoIP接口单元无线控制单元可连接超短波电台、集群电台、短波电台等；环路中继单元可接入有线网络、GSM通信网络、卫星网络等；用户接口单元可连接内线和调度语音终端；RoIP接口单元可通过IP接入远程终端l PSM: 供电模块– 支持 120-V交流, 230-V交流, 12-V直流– 分配电流并向所有的直流模块提供电源– 同时管理交流和直流输入电源– 提供 50以上功耗– 提供1A电池充电功能l HSP-2A: 话筒,扬声器,语音提示模块– 3x4 键盘作为本地操作和控制– 本地操作员可使用的压力式PTT话筒– 带有放大的内置/外置扬声器– 多语言的语音提示l CPM: 控制处理模块– 控制所有模块– 判定所有的音频分发– 带有非易失内存的底板及模块配置– VoIP / RoIP 支持– 允许网络,串口,键盘三种方式进行控制l 接口模块– 接口模块允许从通信设备访问音频和控制信号, 如链路机, 公用电路, 卫星终端等.– 安装在12个插槽中– 接口模块可以混合使用– 支持热插拔DSP-2: 无线接口模块– 完整的数字信号处理– 接收音频延迟– 发送音频延迟– 语音检测– VMR 检测– 噪声衰减– 均衡器– DTMF检测– 发射按键音生成PSTN-1 和 PSTN-2 模块– 2线模拟交换机接口– 4线模拟接口– 支持混合使用LP-1 和 LP-2: 本地模块– 直接连接机技术指标本地操作接口模块l 前面板： 手柄插口、耳机插口、扬声器、音量调节器、扬声器开关l 按键： 提供手动编程和本地控制无线模块参数：l 话音输入：平衡或非平衡600 ohms 或 Hi-Z；-46dBm 至+12dBm 电平；100Hz 至3200Hzl 话音输出：平衡或非平衡600 ohms；-26dBm 至+12dBm 电平；100Hz 至3200Hz l 算法：VOX 或VMR 话音侦测；TD 模式降噪；DTMF；话音补偿中继模块参数：l PSTN接口：RJ11 接口（2个）；-24 dBm 至0 dBm 电平 l PSTN算法：DTMF 侦测与生成；DSP 适配混合；DSP VOX交换控制单元参数：l 串 口：异步全双工RS232，波特率300 bps 至115.2 kbpsl 网 口：RJ45 接口、10/100 Base-T 以太网l 编程控制：以太（内置网页）、Telnet、RS232、控制软件，及WAIS 控 制软件l 手 柄：RJ11(MIC,PTT，耳机)一般参数及环境要求：l 供电要求：交流110-230V/直流11-15V l 外型尺寸：13.3 x 48.3 x 28 cml 工作温度：-20℃-60℃l 工作湿度：0-95％4 ORANGE-1000SORANGE-1000S是一款模块化设计的机架式应急通讯互联终端，建立在ORANGE-1000基础上，实现将符合SIP协议的IP网络语音终端接入到网络中，享有与无线终端直接通信的功能。
该产品具有快速部署、安全可靠以及操作简单等特点，可方便应用于固定、移动和临时组网的各种应急通信环境中产品功能及特点：l 具备多网交换功能：可以实现SIP、SIP交换机和其他SIP设备和各种频段的超短波通信系统、各种频段各种制式的集群通信系统、短波通信系统、卫星通信系统、有线网络、GSM/CDMA移动网络以及其它特定的通信系统的互联互通l 具备统一调度功能：即多个不同通信手段呼入时，控制台可通过控制软件和本地操作台进行统一分配、监控和调度l 支持多种业务功能：系统支持自动识别、自动呼叫、自动转接、语音提示等多种业务功能；可同时支持划分多个独立通话网l 具备本地组网和异地联网功能：设备不仅支持本地组网，还可通过IP网络实现异地通信终端的接入，将全国（省）区域异地指挥调度通信网联网，实现全网实时网络协同调度能力l 可方便进行容量扩展功能：标准19’机箱，板卡式设计，支持24路接入，板卡可热插拔l 具备灵活的操作模式：支持三种操作方式（本地操作台、图形化软件、用户手持设备）产品构成ORANGE-1000S设备采用3U的19″标准机箱结构，可插入12块接口单元模块，最大允许24路信号接入接口单元可以分为SIP网络接口单元、无线控制单元、环路中继单元、用户接口单元和RoIP接口单元。
SIP网络接口单元可连接SIP、SIP交换机和其他SIP设备；无线控制单元可连接超短波电台、集群电台、短波电台等；环路中继单元可接入有线网络、GSM通信网络、卫星网络等；用户接口单元可连接内线和调度语音终。
