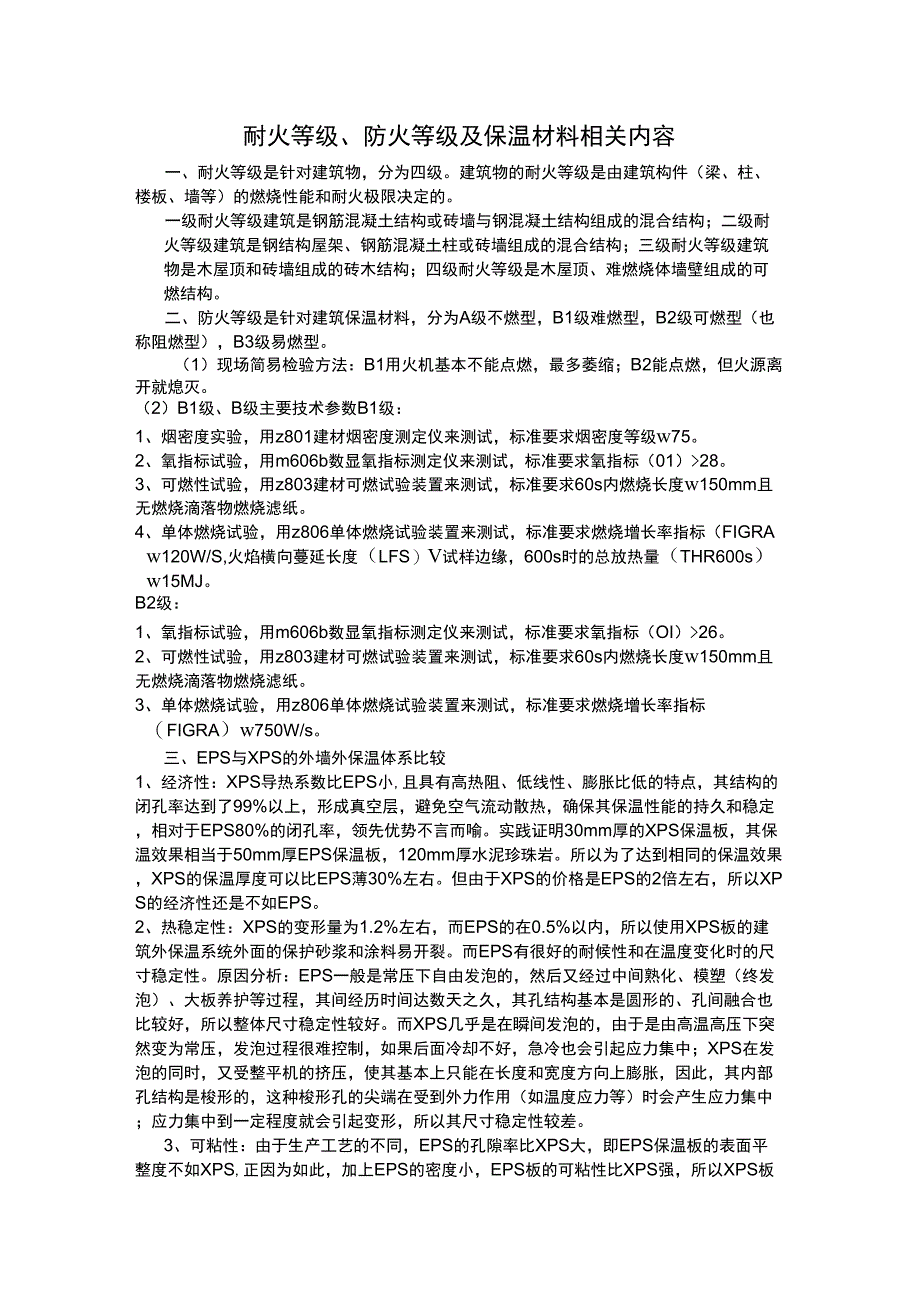

耐火等级、防火等级及保温材料相关内容一、耐火等级是针对建筑物，分为四级建筑物的耐火等级是由建筑构件（梁、柱、楼板、墙等）的燃烧性能和耐火极限决定的一级耐火等级建筑是钢筋混凝土结构或砖墙与钢混凝土结构组成的混合结构；二级耐火等级建筑是钢结构屋架、钢筋混凝土柱或砖墙组成的混合结构；三级耐火等级建筑物是木屋顶和砖墙组成的砖木结构；四级耐火等级是木屋顶、难燃烧体墙壁组成的可燃结构二、防火等级是针对建筑保温材料，分为A级不燃型，B1级难燃型，B2级可燃型（也称阻燃型），B3级易燃型1）现场简易检验方法：B1用火机基本不能点燃，最多萎缩；B2能点燃，但火源离开就熄灭2）B1级、B级主要技术参数B1级：1、烟密度实验，用z801建材烟密度测定仪来测试，标准要求烟密度等级w752、氧指标试验，用m606b数显氧指标测定仪来测试，标准要求氧指标（01）>283、可燃性试验，用z803建材可燃试验装置来测试，标准要求60s内燃烧长度w150mm且无燃烧滴落物燃烧滤纸4、单体燃烧试验，用z806单体燃烧试验装置来测试，标准要求燃烧增长率指标（FIGRAw120W/S,火焰横向蔓延长度（LFS）V试样边缘，600s时的总放热量（THR600s）w15MJ。
B2级：1、氧指标试验，用m606b数显氧指标测定仪来测试，标准要求氧指标（OI）>262、可燃性试验，用z803建材可燃试验装置来测试，标准要求60s内燃烧长度w150mm且无燃烧滴落物燃烧滤纸3、单体燃烧试验，用z806单体燃烧试验装置来测试，标准要求燃烧增长率指标（FIGRA）w750W/s三、EPS与XPS的外墙外保温体系比较1、经济性：XPS导热系数比EPS小,且具有高热阻、低线性、膨胀比低的特点，其结构的闭孔率达到了99%以上，形成真空层，避免空气流动散热，确保其保温性能的持久和稳定，相对于EPS80%的闭孔率，领先优势不言而喻实践证明30mm厚的XPS保温板，其保温效果相当于50mm厚EPS保温板，120mm厚水泥珍珠岩所以为了达到相同的保温效果，XPS的保温厚度可以比EPS薄30%左右但由于XPS的价格是EPS的2倍左右，所以XPS的经济性还是不如EPS2、热稳定性：XPS的变形量为1.2%左右，而EPS的在0.5%以内，所以使用XPS板的建筑外保温系统外面的保护砂浆和涂料易开裂而EPS有很好的耐候性和在温度变化时的尺寸稳定性原因分析：EPS一般是常压下自由发泡的，然后又经过中间熟化、模塑（终发泡）、大板养护等过程，其间经历时间达数天之久，其孔结构基本是圆形的、孔间融合也比较好，所以整体尺寸稳定性较好。
而XPS几乎是在瞬间发泡的，由于是由高温高压下突然变为常压，发泡过程很难控制，如果后面冷却不好，急冷也会引起应力集中；XPS在发泡的同时，又受整平机的挤压，使其基本上只能在长度和宽度方向上膨胀，因此，其内部孔结构是梭形的，这种梭形孔的尖端在受到外力作用（如温度应力等）时会产生应力集中；应力集中到一定程度就会引起变形，所以其尺寸稳定性较差3、可粘性：由于生产工艺的不同，EPS的孔隙率比XPS大，即EPS保温板的表面平整度不如XPS,正因为如此，加上EPS的密度小，EPS板的可粘性比XPS强，所以XPS板的保温外立面容易开裂、空鼓、脱落4、表观质量：保温板粘贴完成后，要进行整体表面打磨找平，由于XPS板的强度高，导致打磨不容易控制，异型板也不容易在现场加工，所以XPS板的建筑外立面的表观质量不如EPS板5、透汽性：XPS板的隔汽性能较好、吸水性低，但由于外保温体系是若干保温板拼接且和结构墙之间有一定空腔的立体构造，所以XPS板高抗蒸汽渗透性的优异性能用于外墙外保温，就变成其致命缺点，因为板缝处吸水性、防潮性无法提高或避免，而板材处却不透汽，它阻碍了墙体中的潮气透过，使潮气大量聚集在墙体与XPS保温层之间的空腔内，极易造成在板缝处产生水汽集中以至保温层变形和粘贴层的脱落，直接影响外墙外保温系统的使用寿命，以及外墙外保温系统的安全性。
而EPS板特殊的材料性能，能隔绝雨水，又能使墙体中的潮气透过，有效的解决了建筑物的透气性问题6、成熟性：目前欧美国家广泛应用的外墙外保温系统主要为外贴保温板薄抹灰方式，有二种保温材料：主要就是阻燃型的膨胀聚苯板，还有部分为不燃型的岩棉板四、保温材料的主要性能指标1、热导率：热导率即导热系数保温材料传递热量的性质称为导热性它是保温材料传递热量能力大小的参数，反映了材料的导热能力，是保温材料的主要热物理特性热导率与材料的其他一些物理性能(如密度和含水率)密切相关，还与材料的内部结构有关，也与保温层尺寸有关2、容重：在温度为110°C时经过烘干且呈松散状态的保温材料，其单位体积的质量即为材料的容重它存在一个最佳容重值的问题，即在最佳容重下，它才具有较小的热导率和较好的保温效果在工程中为节约能源和减少保温管道支吊架结构荷重，应尽量采用容重小的保温材料一般软质和半硬质材料的容重不得大于150kg/m3硬质材料的容重不得大于220kg/m33 、最高使用温度：最高使用温度是指保温材料长期安全可靠地工作所能承受的极限温度一般保温材料的使用温度是指保温材料在该温度下长期使用，其理化性能稳定，符合设计和运行的技术要求。
4 、抗压强度和抗折强度：抗压强度是材料受到压缩力作用而破损时，每单位原始横截面上承受的最大压力负荷材料的抗压强度与加工工艺、材料孔隙率等有密切关系《设备及管道保温技术导则))(GB427292)规定硬质制品抗压强度不应小于0.3MPa对于软质、半硬质及松散状绝热材料，〜般受到压缩荷载时不会损坏，因此抗压强度未作规定抗折强度是材料在受到弯曲负荷作用下破坏时，单位面积上所受的力偶矩5、吸水率：保温材料吸收水的性质称为吸水性材料单位体积吸水的程度用吸水率来表示保温材料的吸湿性，对其保温效果有很大的影响，吸收的水蒸气遇冷会凝聚成水或结成冰，从而大大地提高了其热导率，甚至引起材料开裂，破坏保温结构另外，为了降低保温材料吸收的水分，除了在施工中应注意防水外，还可以适当地在保温材料中加入憎水剂，如憎水矿棉板和憎水珍珠岩等材料使用前应处于干燥状态6、线膨胀系数：保温材料受热时的膨胀特性可用线膨胀系数表示保温材料的线膨胀系数与材料的热稳定性有密切的关系如材料的线膨胀系数较大，则保温结构受热后，内部因变形会产生较大的应力，当温度变化剧烈时，保温结构便会受到破坏设计保温结构时，应根据材料的线膨胀系数的大小预留一定尺寸的膨胀缝。
7、PH值：热力设备及管道使用的保温材料对金属表面不应有化学腐蚀作用一般要求保温材料必须属于中性或PH值大于7-8，不得含有可溶性氯化物，硫氧化物的含量不允许大于0．06％8、防火性能：可用燃烧性能、烟密度、毒性指标等表示高温时不会产生有毒气体9、吸声性能：材料吸收的声能与入射声能的比值这个指标对设备、建筑的噪声有相当影响如建筑物的空调系统，通过设备、管道的复合保温，选用吸声系数高的材料，由于消声将大大降低噪声的危害。
