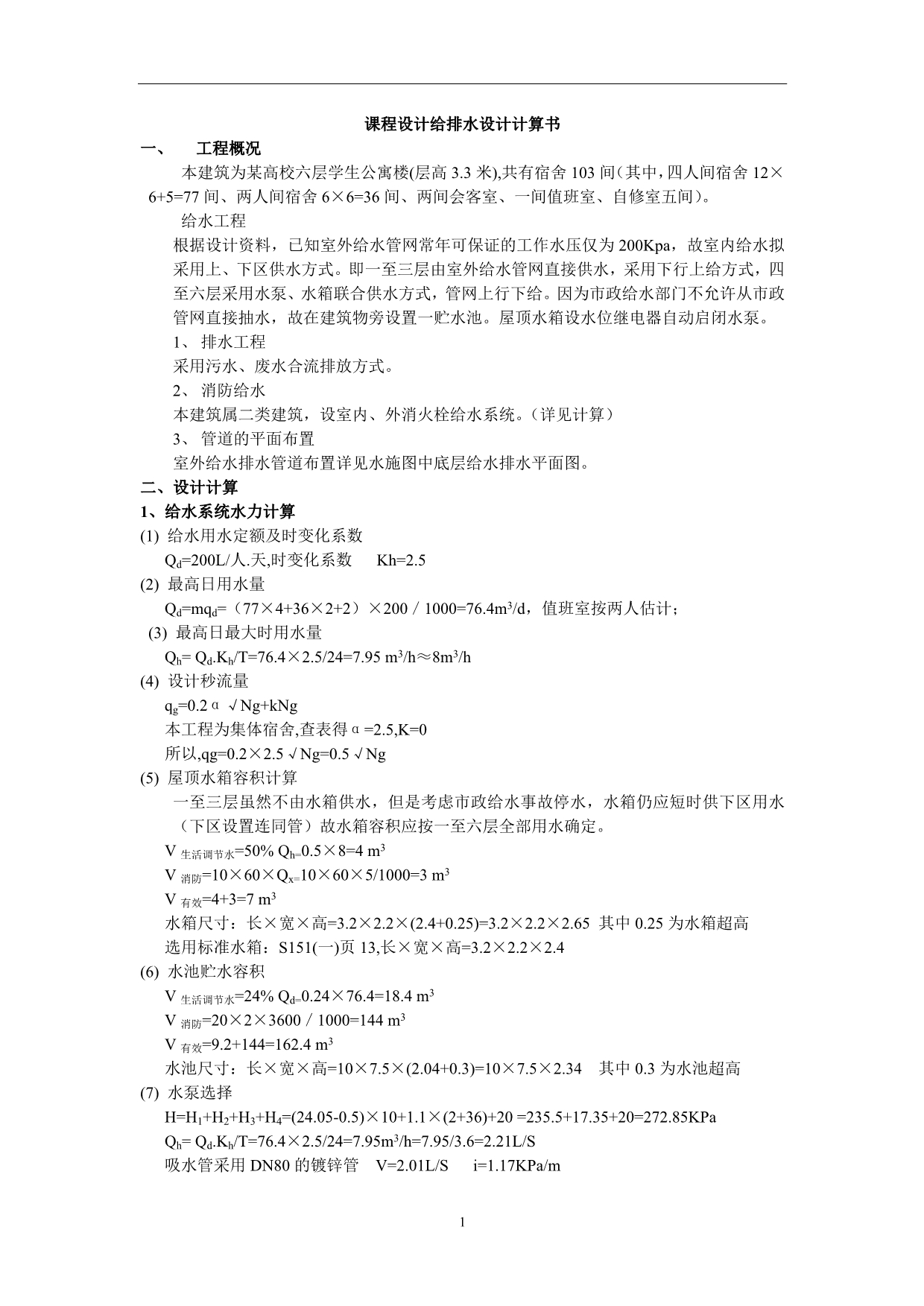

1课程设计给排水设计计算书一、 工程概况本建筑为某高校六层学生公寓楼(层高 3.3 米), 共有宿舍 103 间（其中，四人间宿舍12×6+5=77 间、两人间宿舍 6×6=36 间、两间会客室、一间值班室、自修室五间） 给水工程根据设计资料，已知室外给水管网常年可保证的工作水压仅为 200Kpa，故室内给水拟采用上、下区供水方式即一至三层由室外给水管网直接供水，采用下行上给方式，四至六层采用水泵、水箱联合供水方式，管网上行下给因为市政给水部门不允许从市政管网直接抽水，故在建筑物旁设置一贮水池屋顶水箱设水位继电器自动启闭水泵1、 排水工程采用污水、废水合流排放方式2、 消防给水本建筑属二类建筑，设室内、外消火栓给水系统 （详见计算）3、 管道的平面布置室外给水排水管道布置详见水施图中底层给水排水平面图二、设计计算1、给水系统水力计算(1) 给水用水定额及时变化系数Qd=200L/人.天,时变化系数 Kh=2.5(2) 最高日用水量Qd=mqd=（77×4+36 ×2+2）×200／1000=76.4m 3/d，值班室按两人估计；(3) 最高日最大时用水量Qh= Qd.Kh/T=76.4×2.5/24=7.95 m3/h≈8m 3/h(4) 设计秒流量qg=0.2α√Ng+kNg本工程为集体宿舍,查表得 α=2.5,K=0所以,qg=0.2×2.5√Ng=0.5√Ng(5) 屋顶水箱容积计算 一至三层虽然不由水箱供水，但是考虑市政给水事故停水，水箱仍应短时供下区用水（下区设置连同管）故水箱容积应按一至六层全部用水确定。
V 生活调节水 =50% Qh=0.5×8=4 m3V 消防 =10×60×Qx=10×60×5/1000=3 m3V 有效 =4+3=7 m3水箱尺寸：长×宽×高=3.2×2.2×(2.4+0.25)=3.2×2.2×2.65 其中 0.25 为水箱超高选用标准水箱：S151(一)页 13,长×宽×高=3.2 ×2.2×2.4(6) 水池贮水容积V 生活调节水 =24% Qd=0.24×76.4=18.4 m3V 消防 =20×2×3600／1000=144 m 3V 有效 =9.2+144=162.4 m3水池尺寸：长×宽×高=10×7.5×(2.04+0.3)=10×7.5×2.34 其中 0.3 为水池超高 (7) 水泵选择H=H1+H2+H3+H4=(24.05-0.5)×10+1.1×(2+36)+20 =235.5+17.35+20=272.85KPaQh= Qd.Kh/T=76.4×2.5/24=7.95m3/h=7.95/3.6=2.21L/S2吸水管采用 DN80 的镀锌管 V=2.01L/S i=1.17KPa/m压水管采用 DN80 的镀锌管 V=2.01 L/S i=1.17KPa/m(8) 给水管网水力计算四人间宿舍均配有低位水箱蹲式大便器一套,洗脸盆两个，淋浴器一个，双格盥洗槽一个，给水管材为塑料管；两人间宿舍均配有低位水箱坐式大便器一套,洗脸盆一个，浴缸一个、双格盥洗槽一个，给水管材为塑料管。
计算公式:：q g=0.2×2.5√ Ng=0.5√Ng给水系统图计算简图详见 水施备注:.H2=1.3×(0.56+0.066+0.40+0.84+0.41+7.35+0.262)=9.89○ 1.根据管段 5-6 选择水表 ,Q=0.83 ×3.6=2.98≈3,查书本第 265 页(附录 1-1)○ 2选用 LXS-25C,Hb=32/72/1000=18.37 KPa. H2+Hb+H4=9.89+18.37+20=48.26 KPa<(3.3×6+2+2.4-0.15-18.6)×10=54.5 KPa○ 3水箱高度满足要求给水管网水力计算表卫生器具当量及数量管段编 号管长(m) 洗脸盆Ng=1淋浴器Ng=0.75洗脸盆Ng=1∑Ng qg DN V i hf1-2 2 1 1 0.5 25 0.76 0.279 0.562-3 0.3 1 0.75 0.43 25 0.66 0.22 0.0662-5 0.9 1 1 1.75 0.66 25 0.98 0.44 0.404-5 3.0 1 1 0.5 25 0.76 0.279 0.845-6 0.6 1 1 1 2.75 0.83 25 1.26 0.69 0.416-7 30 9 9 9 24.75 2.49 50 1.14 0.245 7.357-8 2 18 18 18 49.5 3.52 70 0.91 0.131 0.2621’-2’ 3.3 1 1 1 2.75 0.83 40 1.26 0.69 0.412’-3’ 3.3 2 2 2 5.5 1.17 40 0.78 0.138 0.463’-4’ 3.3 3 3 3 8.25 1.44 40 0.82 0.210 0.694’-5’ 3.3 4 4 4 11.0 1.66 40 1.02 0.267 0.885’-6 3.3 5 5 5 13.75 1.85 40 1.81 0.741 2.452、消火栓系统该建筑总长 61.2 米，宽 34.2 米，高 21 米，按《建筑防火规范》要求，消火栓间距应保证同层任何部位有 2 个消火栓的水枪充实水柱能同时到达，室内消防用水量 15L/S，最不利立管消防流量 10L/S，同时使用水枪数 2 支，每支水枪最小流量 10L/S，消火栓水带长3取 15m 材质为衬胶水麻织，水带口径为 65mm,充实水柱取 12m，水枪口径为19mm×65mm.R=C.×Ld+h=0.8×15+3=15m S≤√R 2-b2=√15 2-82=√15 2-82=12.6≈13m单排布置七个消火栓（间距<16m） 查表 4-9 得,Hq=16.9mH 2O,qxh=5.2L/SHxh=αf× Hm×10/(1-φαf ×Hm)=1.21×12×10/1-0.0097×1.21×12=169 KPahd=A2×Ld×qxh2=0.00172×15×5.22=0.70mH2OHm=Hq+hd+Hk=16.9+0.70+2.0=19.6 mH2O=19.6 K消火栓系统计算简图详见 图纸中的消防系统图最不利消火栓静水压力:21.8+3/4×2.8-(16.5+1.1)=21.8+0.27-17.6=4.47m<7mH 2O所以需要加设消防水泵增压设备水泵接合器选用 SQ100,DN=100mm，消防管材采用镀锌管，立管管径采用 DN100,横管管径采用 DN100。
3、排水系统生活废水立管水力计算卫生器具数量管段编 号淋浴器Np=0.45洗脸盆Np=0.75当量总数Np设计秒流量(l/s)管径 De（mm）备注1-2 1 1 1.2 0.40 752-3 2 2 2.4 0.80 753-4 3 3 3.6 1.2 754-5 4 4 4.8 1.39 755-6 5 5 6.0 1.44 756-A 6 6 7.2 1.48 75qU=0.12×1.5√Np+1横支管水力计算表卫生器具数量管段编 号淋浴器Np=0.45洗脸盆Np=0.75当量总数Np设计秒流量(l/s)管径 De（mm）坡度1-2 1 0.45 0.15 50 0.0262-6 1 1 1.2 0.40 50 0.026污水横干管水力计算表卫生器具数量管段编 号大便器Np=4.5当量总数Np设计秒流量(l/s)管径 De（mm） 坡度A′-B′ 6 27 2.43 110 0.0064B′-C′ 18 51 2.79 110 0.006C′-D′ 30 135 3.59 110 0.012D′-E′ 42 189 3.97 110 0.012E′-F′ 48 216 4.15 110 0.012F′-G′ 54 243 4.32 110 0.012废水横干管及排出管水力计算卫生器具数量管段编 号淋浴器Np=0.45洗脸盆Np=0.75盥洗槽Np=3当量总数Np设计秒流量(l/s)管径 De（mm）坡度A-B 6 6 —— 7.2 1.48 75 0.026B-C’ 12 12 —— 14.4 1.68 75 0.026C-D 18 18 6 39.6 2.13 75 0.026D-E 24 24 6 46.8 2.23 75 0.026E-F 30 30 6 54 2.32 75 0.026F-G 36 36 12 79.2 2.60 110 0.007G-H 42 42 12 86.4 2.67 110 0.007H-I 48 48 12 93.6 2.74 110 0.007I-J 54 54 18 118.8 2.96 110 0.007J-K’ 60 60 18 126 3.02 110 0.007K-L 66 66 18 133.2 3.07 110 0.007L-M 72 72 24 140.4 3.13 110 0.007M-N 1 78 24 165.6 3.32 110 0.007qU=0.12×1.5√Np+1生活污水立管水力计算管段编号 大便器数量NP=4.5当量总数 设计秒流量(l/s)管径 De（mm）备注1-2 1 4.5 1.5 752-3 2 9 2.04 753-4 3 13.5 2.16 754-5 4 18 2.26 755-6 5 22.5 2.35 756-A′ 6 27 2.44 755最下部排水设计秒流量 2.44L/S 小于最大允许排水流量 2.5L/S，所以不需要单独设置专用通气立管。
