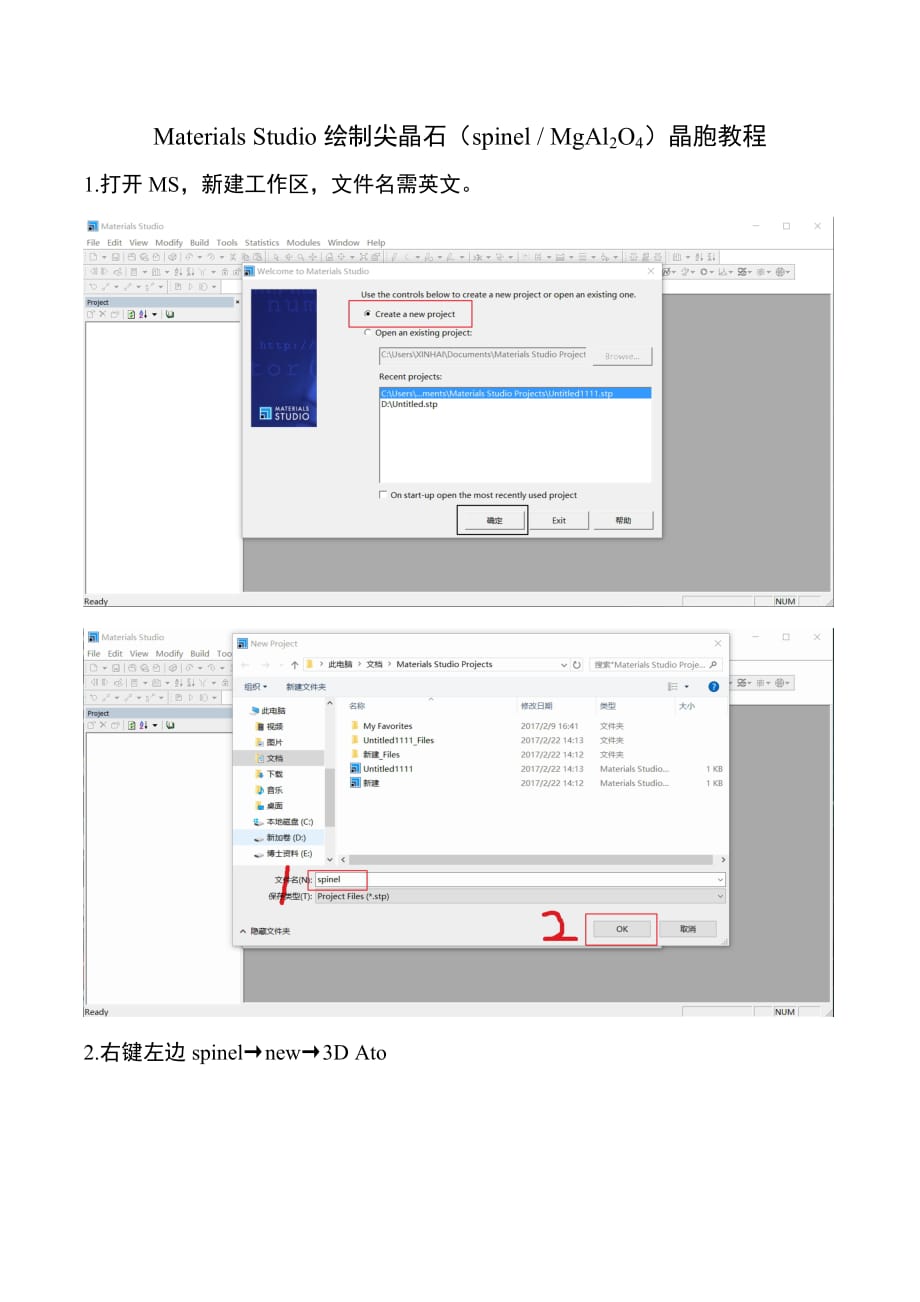

Materials Studio绘制尖晶石（spinel / MgAl2O4）晶胞教程1.打开MS，新建工作区，文件名需英文2.右键左边spinel→new→3D Ato3 Build---crystals---build crystal 弹出的对话框的enter group选择尖晶石所属晶系FD-3M,切换到lattice选项卡，输入晶格常数8.0831，然后点击build工作区按住右键拖动可以旋转图像，按住滚轮拖动可以移动图像4 Build---add atoms输入镁原子的相对位置a=0,b=0,c=0,然后按照图示顺序操作添加一个镁原子就可以了，系统会自动添加其它位置 同理按照图示顺序添加：O （0.375/ 0.125/ 0.125）Al (0.625/ 0.125/ 0.125)5右键黑色工作区，选择display style弹出的对话框中选择ball and stick.可以调整旁边的参数改变球径这时修改的是所有的原子鼠标左键点击选择一个原子可以调整该类原子直径同时可以在选项卡右上方改变原子颜色6 鼠标左键选择一根短棒，然后右键选择delete，可以删除短棒7 右键工作区，调出display style,切换到lattice调整max下参数可以调整各方向晶胞数。
选择2或更大，然后回退，可以去除建立单胞外的原子8 右键工作区选择display option，切换到backgrounds,可以更改背景颜色9.file---export---保存类型选择bmp即可保存为图片。
