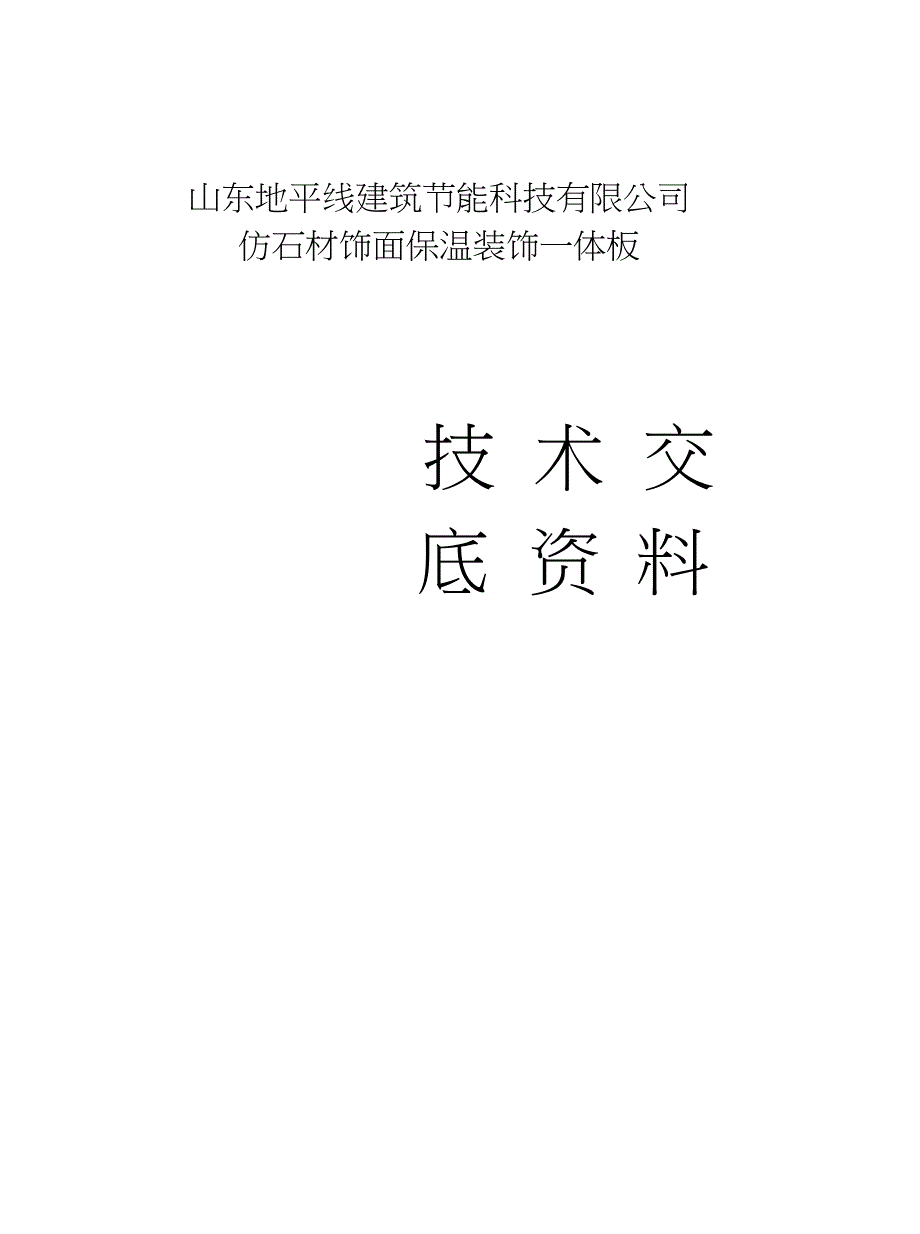

山东地平线建筑节能科技有限公司仿石材饰面保温装饰一体板技 术 交 底 资 料产品说明仿石材饰面保温装饰一体板1、板材规格：2440*1220*50mm （长*宽*厚［厚度可依客户要求定制］）2、系统基本构造图:耐候胶嵌缝条锚固件仿石材饰面层 高密度无机树脂板 保温层背衬板（可选）粘接层（专用粘接砂浆）1:3水泥砂浆找平层基层墙体111• z •■• •• •*• ••P V V▽ ▽ ▽ ▽ ▽ ▽,▽ ▽ ▽ V V V 'X7 ▽ ▽ ▽ ▽ ▽、V V V~7 ~7 V7▽11■• ••・f.•*•• • •▽ ▽ ▽ jV V V▽ ▽ ▽,▽ ▽ ▽V V V '▽ ▽ ▽V V VV V V SZ V V '$4■ ■▽ ▽ ▽▽▽▽▽▽▽▽▽V▽▽V▽▽▽V▽VV▽V▽V▽VV▽L.3、结构说明：仿石材饰面保温装饰一体板由背衬板（50米以上的建筑物及保 温层为岩棉时使用）、保温层（含挤塑板,苯板,聚氨酯，岩棉等）高密度无机树脂板和仿石 材饰面涂层四部分组成：①建筑髙度达到50米以上的建筑物及保温 层为岩棉时使用背衬板可有效提高一体板与墙体的粘接强度；②保温 层可选范围广，A级防火材料选用岩棉"级可选挤塑板、苯板、聚氨 酯等；③高密度无机树脂板具有优良的防潮防水性和不燃性，板材平 整度高，规格统一质量稳定，可加工性好；④仿石漆具有高逼真度的 仿天然花岗岩色泽，使用寿命长；可选所有花色的花岗岩、安装不需 要龙骨，施工快捷节约成本，工厂化生产色泽稳定，产品可用寿命长, 与建筑同寿命。
保温装饰板外墙外保温系统施工工法1 系统基本构造保温装饰板外墙外保温系统由防水找平层、粘结层、保温装饰板和嵌缝材料 构成施工时，先在基层墙体上做防水找平层，采用以粘为主、粘锚结合方 式将保温装饰板固定在基层上，并用嵌缝材料封填板缝保温装饰板外墙外保温系统基本构造详见表Gio类型构造层组成材料基层①混凝土、砌体墙等找平层②水泥砂浆粘接层③胶粘剂+锚栓保温装饰 板④⑤保温材料（XPS、 EPS、聚氨酯、岩棉 等）涂料或饰面砂浆辅助固定 材料⑥承重件、金属固定 件、塑料膨胀锚栓嵌缝材料⑦发泡聚乙烯圆棒密封材料⑧硅酮耐候密封胶基层①混凝土、砌体墙等找平层②水泥砂浆粘接层③胶粘剂+锚栓保温装饰 板④⑤保温材料（XPS、 EPS、聚氨酯、岩棉 等）涂料或饰面砂浆辅助固定 材料⑥承重件、金属固定 件、塑料膨胀锚栓嵌缝材料⑦发泡聚乙烯圆棒密封材料⑧硅酮耐候密封胶涂料饰面薄石材和 陶瓷薄板饰面构造不意图2系统及材料性能要求2.1系统性能指标保温装饰板系统性能指标应符合表G2的要求表G2保温装饰板系统性能指标项目技术指标耐候性80次热/雨循坏和5次热/冷循环后，表面无裂纹，粉化和剥 落现象抗风压值（kpa）不小于工程项目的风荷载设计值吸水量（g/m2）水中浸泡lh,吸水量应W1000抗冲击强度（J）普通型（P）33.0加强型（Q）$10.0耐冻融性能30次冻融循环后，保护层无空腔、脱落，无渗水裂缝；薄石 材饰面时保护层与保温层的拉伸粘接强度不小于0.15MPa, 破坏部位位于保温层；其他饰面，保护层与保温层的拉伸粘 接强度不小于O.lOMPa水蒸汽湿流密度｛g/（m2 -h）｝>0.85不透水性试样防护层内侧无水渗透热阻（n?・K/W）复合墙体热阻符合设计要求2.2保温装饰板性能指标2.2.1保温装饰板尺寸允许偏差应符合表G3的要求。
表G3项目允许偏差值长度（mm）±2.0宽度（mm）±2.0厚度（mm）W50-1.0 〜1.5>50・1.0〜2.0对角线差（mm）3.0板面平直度（mm/m）±2.0板面平整度（mm/m）1.0注：本尺寸允许偏差为1200*600的标准板2.2.2保温装饰板性能应符合表G4的要求表G4保温装饰板性能指标项目指标涂料饰面薄石材饰面单位面积质量（kg/n?）W15W30拉伸粘接强度（MPa）20.1030.15燃烧性能不低于B2级耐酸性,48h无异常—耐碱性，48h无异常—耐盐雾，500h无异常—硬密度(kg/m3)235泡导热系数(23°C±2°C ) {W/(m ・K)}W0.024聚压缩性能（形变10%） MPa30.15氨 酯板吸水率（％）W3厚度无负偏差2.3胶粘剂性能指标见表G5表G5胶粘剂性能指标项目指标拉伸粘接强度（MPa） （与水泥砂浆）原强度20.60耐水$0.40拉仲粘接强度（MPa） （与聚氨酯板）原强度涂料饰面20.10 薄石材饰面30.15耐水可操作时间1.5-4.02.4辅助固定件性能指标见表G6.表G6辅助固定件性能指标项目指标承重件金属固定件金属挂件材质热镀锌钢板不锈钢静载悬挂力215kg,且残余变形量不大于 2.0mm—N 15kg,且残余变形量不大 于 2.0mm镀锌层重量（g/m2）$80—尺寸允许偏差厚度（2.0mm）±1.0厚度（1.5mm）±1.0厚度（3.0mm）±1.0其他尺寸±1.0其他尺寸±1.0其他尺寸±1.02.5涂料饰面时采用塑料膨胀锚栓，锚栓胀管外径为8mm,需配套使用ST5.5螺 钉，且钉头外径宜为8mm；薄石材饰面时采用膨胀螺栓，规格型号宜为：金属 膨胀管外径8mm,长度50mmo其性能指标见表G7.表G7锚栓性能指标项目指标单个锚栓抗拉承载力标准值（kN）$0.602.6嵌缝材料的性能指标见表G8.项目指标材质发泡聚乙烯圆棒或发泡聚氨酯燃烧性能不低于B2级2.7硅酮耐候密封胶的性能指标见表G9.项目指标外观细腻、均匀膏状物，不应有气泡、结皮或凝 胶密度规定值±0.1下垂度（mm）垂直W3水平无变形表干时间（h）W3挤出性（ml/min）280拉伸模量（MPa）23 °C>0.4-20 °C>0.6定深粘接性无破坏弹性恢复率（％）N80浸水后定深粘接性无破坏紫外线辐射后粘接性无破坏侧边粘接性（与饰面基材侧边）无破坏污染性（mm）污染宽度W2.0污染深度W2.03工法特点3.1保温装饰板系统，只需在现场粘贴保温装饰板、锚固、嵌缝、打密封胶即可, 具有施工工艺简单、施工程序较少、质量可靠性高等特点。
提高了施工速度，缩 短了施工周期3.2保温装饰板系统釆用“承托+粘贴+锚固”的固定方式，以粘接为主锚固为辅, 保障了系统的安全性3.3本工法对保温装饰板外保温工程的深化设计，是根据测量的建筑外立面实际 尺寸，采用电脑精确化排板分格设计，然后利用拼板软件对板材进行优化组合， 提高保温装饰板的利用率3.4与干挂铝单板、铝塑板、石材幕墙相比，在同等饰面效果的条件下，其施工 费用相对较低、维修方便3.5施工工序衔接合理、工序间的时间间隔得当，保证施工的连续性、质量的可 靠性以及系统的安全性4工艺原理4.1保温装饰板系统是以硬泡聚氨酯等高效保温材料作为保温层，用胶粘剂将保 温装饰板粘贴于基层（混凝土或各种砌体）墙体外表而，并辅以锚栓固定，确保 保温装饰板与基层墙体的连接可靠；然后在相邻板块间填充发泡聚乙烯软棒或发 泡聚氨酯等具有保温性的弹性材料，避免板间缝口部位形成热桥；最后用硅酮耐 候密封胶嵌填板缝表面，可防止外界水分渗入保温系统4.2保温装饰板系统以粘结为主锚固为辅任何锚固不得以牺牲粘结强度为代 价辅助锚固件可在胶粘剂终凝前起稳定和承托作用，承受板材安装初期胶粘剂 终凝前的纵向剪切应力，避免保温装饰板由自重引起向下的滑移，保证安装质量 的可靠性。
5工艺流程6施工要求6.1施工期间及完工后24h内，基层及环境温度不高于5°C,雨天和5级及以上 时不得施工，夏季施工，施工表面应避免阳光直射，必要时可在脚手架搭设防晒 布，遮挡墙面如施工中突遇降雨，应采取有效措施，防止雨水冲刷墙面6.2基层墙体应坚实、干燥、干净，找平层应与墙体粘结牢固，不得有脱层、空 鼓、裂缝，平整度应达到普通抹灰准，详见表G10.基层与胶粘剂的粘结强度不 得低于0. 3MPao表G10 基层墙体的允许尺寸偏差基层墙体项目允许偏差(mm)检测方法砌体墙体墙体 垂直度每层52 m托线板检查全高W 10m10经纬仪或 吊通线检查>10m20表面平整度52 m靠尺检查混凝土 墙体墙体 垂直度层间W5m8经纬仪或 吊通线检查>5m10全高H/1000 且W30表面平整度42 m靠尺检查阴阳角方正度W5m角尺检查6.3在大面积施工前，应在现场采用相同材料、构造和工艺制作样板墙，并经有 关方确认6.4保温装饰板外保温工程施工前，门窗洞口应通过验收，如有辅框应安装完毕, 伸出墙面的预埋件、连接件应按保温装饰板系统的厚度留出相应的间距6.5板材的安装顺序，薄石材饰面吋应由下向上，其他饰面吋安装顺序由下向上 或由下向上均可；密封胶施工应由上到下。
6.6为保障阳角顺直，施工时在阳角板拼接的地方应挂竖向的通线如条件允许外窗台部位的保温装饰板宜仲到窗框底部，往室内方向约20mm6.7粘贴保温装饰板时，应采用点框粘法或条粘法(点框法适用于基层墙面平整 度相对较差的墙面)，有效粘贴面积不得少于50%o在女儿墙、阳角、门窗洞口 等部位受风压的影响大，应增加保温装饰板的有效粘贴面积到60%o6.8保温装饰板系统分格缝的宽度宜为8mm〜15mm,勒脚部位与散水相接处宜 为20mmo分格缝可采用聚乙烯泡沫圆棒填满塞紧，或先在分格缝中用发泡聚氨 酯填实到一定程度后再塞聚乙烯泡沫圆棒，聚乙烯泡沫圆棒直径是分格缝宽度的 1.3倍左右6.9建筑物30m以下时锚栓数量不少于6个/n/建筑物30m及以上的锚栓数量不 少于8个/m',锚栓有效锚固深度应大于30mm,单个锚栓抗拉承载力大于0.6KN, 不同的基层墙体应采用不同的锚栓，见表G11表G11不同基层墙体材料锚栓选用表墙体类型涂彩面砖饰面 «I 示意图类型薄石材饰面示意图钢筋混凝土墙膨胀型膨胀型轻质墙体膨胀型/打结型膨胀型。
