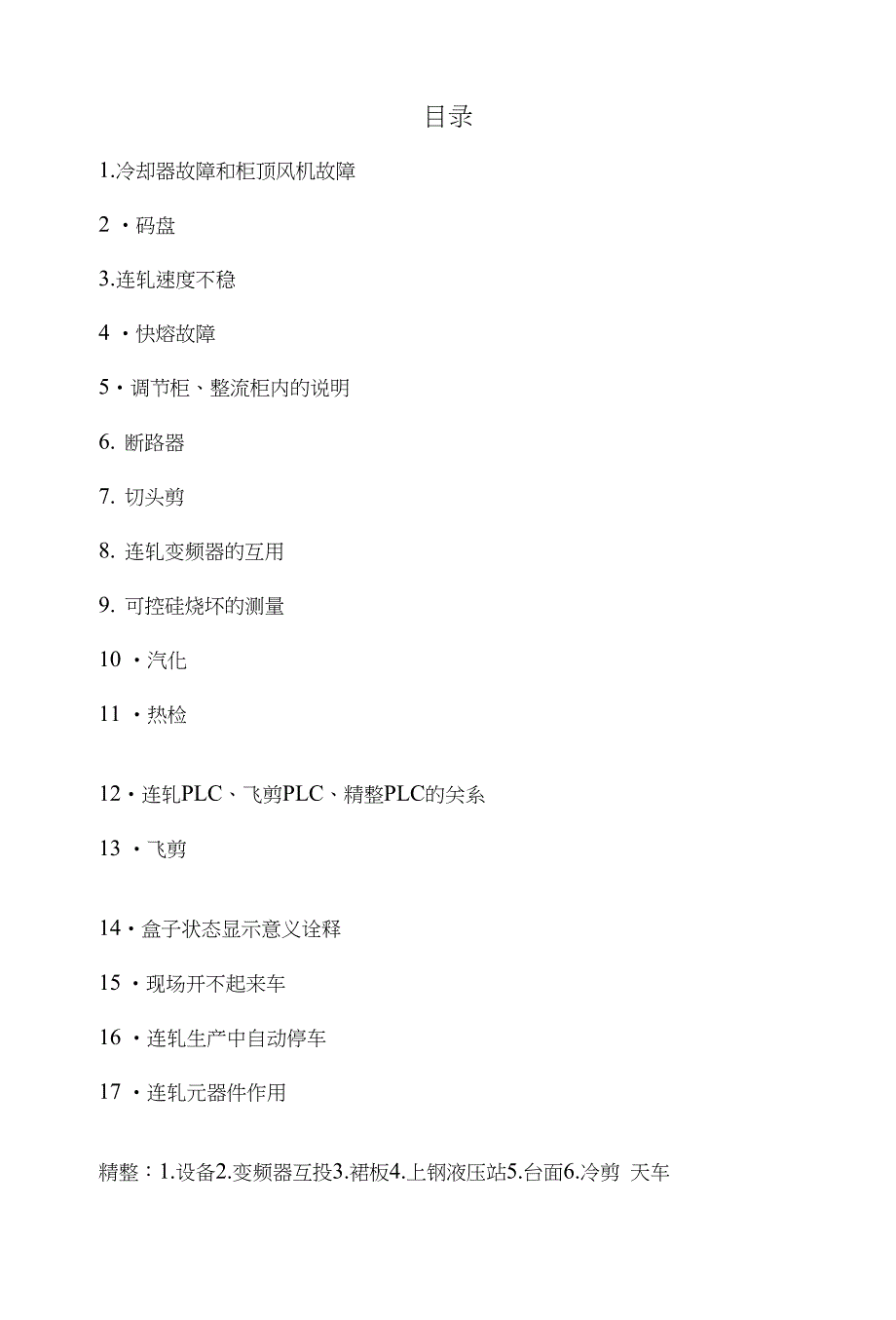

目录1.冷却器故障和柜顶风机故障2 •码盘3.连轧速度不稳4 •快熔故障5•调节柜、整流柜内的说明6. 断路器7. 切头剪8. 连轧变频器的互用9. 可控硅烧坏的测量10 •汽化11 •热检12•连轧PLC、飞剪PLC、精整PLC的关系13 •飞剪14•盒子状态显示意义诠释15 •现场开不起来车16 •连轧生产中自动停车17 •连轧元器件作用精整：1.设备2.变频器互投3.裙板4.上钢液压站5.台面6.冷剪 天车连轧常见故障分析一. 冷却器故障和柜顶风机故障1 •如果连轧冷却器电机温度高，可能为风扇打坏，可吹风管来代替电 机风扇降温2•如果盒子报冷却器电机故障，经摇表测试电机已经烧，要立即要时 间更换冷却器如需坚持半小时以内，先关水阀门，再拆下接触器下 的3根主回路下，保留NO开点给盒子的风机合闸信号线，这样可以 坚持工作接触器开点与柜顶风机开点（端子排XT1： 111. 112）串 联在K3继电器返回盒子，如报风机故障2个风机都要考虑3•有时量电机没烧，也可能接触器KM4或过热继电器FR4坏4•柜顶风机电源从中控室第一个受电柜1#变频器和第二个受电柜2# 变频器下由电缆直接分别传给每个整流柜上柜顶风机，图纸上有接触 器和过热继电器，已经甩掉，柜顶风机信号为Q1开关上的点，合 Q1即合柜顶风机合闸信号，合闸信号下至端子排（F03、F04）到调 节柜（111、112）再去盒子。
5•更换冷却器过程，如不慎将冷却器中的水掉进电机内部，因此时电 机是热的，可用氮气管进行烘干（不能用风管，因为里面有水气）6•如果冷却器滴水或震动大，情况如果不严重，可将水引出如严重 则必须更换，否则直流电机烧或整流柜可控硅烧二、 码盘1 •连轧电机和切头剪都是5V码盘，（6根线：P5、OV、A+、A—、B+、B—）,飞剪为 15V 进口码盘，（6 根线：15V、OV、A+、A—、 B+、B—）,切头剪和飞剪多一个零位接近开关，3根线：24V. IN （信 号）、M24 （0V）,经端子排到脉冲继电器处理出来Z+、Z—,去盒子 2•码盘电源为电源模块提供，进线220V,出线5V： P5、M5到XT1 端子剩下4根从盒子到XT1端子排至现场码盘3•盒子如果报F042或F048为码盘故障，故障存储器有地址1和2两 种，是线路和码盘本身故障一般处理要先看电源模块是否有5V点 输出，可在端子排P5、M5处量如电源正常再考虑换码盘，如线路 坏，短时间找不出来的，立即铺设黄色临时电缆三、连轧速度不稳速度不稳也表现为电流表指针波动大，监控电流曲线变化大原因有：1 •码盘接手送动丢转或坏掉2•码盘本身坏，可参考码盘故障处理。
3•整流柜快熔坏一块，但快熔报警点失效未报故障，7连轧和8连轧的大部分断路器的失压线圈都顶死，这样不会快熔烧也不会跳闸，这 时可造成速度不稳，电流波动大4•整流柜可控硅为双向硅，如其中一个硅组不通，也是原因，用示波器测试为缺波头此时可以用P51—40 （打开访问授权），U840原为0,依次从 11、12、13、14、15、16、21、22、23、24、25、26 （触 发脉冲盒的6组共12个指示），走一遍，看触发脉冲盒灯闪是否正常, 最后还改为0. （0为不是模拟工作模式）5•盒了最下方分压板处坏或线坏，共5根线，U1、VI、W1 （同步电 源过来的线），1C1、1D1 （整流完后测的电枢进线，此时为直流电）6•有时也会是CUD1板故障，可更换尝试7•盒子本身故障，更换盒子四、快熔故障1 •在正常&产中，快熔会烧断，报快熔故障还有在启动开不时，主 断路器合不上闸，也可能为快熔烧2•柜子快熔串联走向为FU7、FU8、FU9 （依次为调节柜主回路3相 压敏元件-RVk -RV2> ・RV3的FU4、FU5、FU6工作快熔的并联报 警快熔）、整流柜K3继电器的开点过来的（端子排为106、107）、和 调节柜K1熔断器继电器，这里整流柜K3继电器是FF1、FF2、FF3、 FF4、FF5、FF6 （6个硅组的快熔闭点）、FU3 （它与整流输出的压敏 -RV1的快熔FU2为并联，FU2断它立即断开给熔断信号）。
3•原理：正常时，K1继电器得电，在断路器Q1上连接失压线圈的K1 开点闭合，不兆闸女HFU7、FU8、FU9、FF1、FF2、FF3、FF4、FF5、FF6、FU3,断一个，K1的开点打开，失压线得电，断路器跳闸现在的7连轧和8连轧断路器的失压线圈都已经顶死，所以不 会跳闸可能会造成速度不稳等其他故障4•判断：直接开调节柜K1和整流柜K3的灯是否亮，亮为正常整理柜快熔可量端子106和107的点五、调节柜、整流柜内的说明1 •最上排的开关有同步电源开关、去整流柜电源开关、冷却器风机电 源开关、励磁进线电源开关、操作回路电源开关2•第二排为3个小保险和3个继电器3个小保险：FU4为操作电源 火线过完去码盘电源模块的，一个过完去励磁表的，还有一个过完去 冷却器风机合闸开关的3个继电器：K1为熔断器继电器、K2为柜 门主电合闸指示继电器，K3为风机合闸返回继电器，包括冷却器风 机利柜顶风机3•整流柜继电器3个：7连轧有KI、K2两个熔断器试灯继电器，8 连轧只有一个K1熔断器试灯继电器K3为整流柜熔断器继电器4•整流柜快熔FU2 (50A)旁还有一个FU1是为给整流后电枢电压表 -PV1 (直流)的。
六、 ME断路器ME断路器按负荷大小分3种：ME1250、ME1600、ME 1900.断路器更换最好是原来多大还换多大，实在急时，1250与1600可互 相换着用，但用在原为1900的也可互用，但是会发热注意：断路器正下方有2个白色圆形位置档位，左侧：瞬时电流上限, 右侧：负荷电流上限更换后与原断路器调一致断路器合闸无反应多数是断路器自身问题，但也有可能是快熔烧、合 闸按钮、合闸线路的问题七、 切头剪1•原理：当6#7#含钢，热检有信号，经延时，切头剪电机启动，带动 剪刃剪切，当剪切完成时，由现场剪臂接近开关传回剪切完成信号， 经飞剪零位接近开关电子板传给盒子z+、Z-信号，剪子自动找位置, 停止，完成一次剪切电机400KW,调速盒加上CUD2装置，进70调 速盒速度检测部分断路器是由操作台上合闸2.剪切条件：6#、7#轧机含钢，3#油箱油泵工作正常，切头剪前热 检正常，电机控制系统正常3 •切头剪热检型号为ID2000,备用为国产活套扫描器，接口一样，故障直接换口 有3根线：17.6、LC+、信号线如热检坏，可直接合PLC柜右下的 两联开关，那个直接将热检信号封好，合上可传给PLC, 17.6输入。
而LC+为24V,上一级至PLC数字量输入模块(D0M1),再至上排 D0M1开关如接线时不慎短路，可至DOM1开关跳D0M1开关 旁为模拟量输入模块(A0M1)开关4 •连轧与油泵1#-4#■…550 油泵(11.1)5#-7#—-450 油泵(11.2)切头剪8#-11#——350油泵(11.3)12#-15#—-300 油泵(11.4)飞剪为独立油泵组5 •不自动切头或碎断(1) 柜门上：送电、2个风机、是否打“外控”2) 切头剪油压属于350油泵，对应11.3如没有也不自动切但现在切头剪油压线在现场油压表处已封3) 冷却器风机和柜顶风机是否故障6•剪速慢(切弯头)(1) 码盘接手松或坏2) 提速比设定小此时协调作业长，让其调整下试试3) 电网压力低，这个可在监控上看电压值7. 切头长度或长或短(1) 7#轧机速度不稳(2) 6#、7#堆钢或拉钢严重8. 连剪切头剪接近开关为3根线：24V ( + )、In (信号)、M24 (―)・ 从现场至端子排，经端子排到脉冲继电器处理出来Z+、Z—,去盒子9•切头剪给PLC的2个信号：176切头剪热检信号输入、17.7切头剪 油压信号输入。
八、 连轧变频器的互用1#变频器 10.72#变频器 10.6Q1在1#受电柜旧变频器下，1#变频器在柜后Q2、Q3在2#变频器右侧1#变频器坏…断Q1,合Q2、Q3,合10.7的开关2#变频器坏…断Q2,合QI、Q3,合10.6的开关2#变频器带：3、11、12、13、14、15柜顶风机九、 可控硅烧坏的测量方法：测量每个硅组交流的进线端，与整流完后的出线端万能表打 至电阻挡20K如果电阻很小(2K以下)或没有，为击穿烧坏一 般硅组烧坏，快熔也会烧坏快熔也是测量两极，阻值很小时或没有 组织时即为烧断阻容保护如果坏，可能不报警十、汽化仪表室电源、鼓引风机运行联锁点、煤气快切阀、UPS 汽化水泵是停电应急预案中最重要的，必须保证水泵给水包供水 1#、2#泵为常用泵，3#为应急泵气化仪表室电源为双头刀闸，下口（平时用的）第一路电是从1#电 力变—加热配电室一气化仪表室上口为第二路电是从低压配电室 3#电力变■…气化仪表室第三路电是2#电力变…■老鼓风机房配电柜 下方空开…-汽化配电柜中的“（三）备”开关第四路电是在汽化 配电柜后面空开处，由电缆直接从一轧调度室前方蓝彩钢瓦屋内配电 柜内过来。
1#、2#引风机配电柜内部有PLC联锁运行点，原为主接触器上的开 点，现增加为一个接触器，其线圈并在主接触器的线圈上，运行得电 即吸合，下方并一开关，合上即可补偿运行信号1#、2#的运行点并 联给PLC,有一台工作即可满足PLC运行如运行信号故障，加热 炉所有炉上气阀不工作煤气快切阀现改在炉南侧梯了口上方带限位，146.0为开到位（平 时正常时为常亮），146.1为关到位分2个继电器：J89. J90•用都是 闭点运行，平时为常亮，故障时断开不亮气化仪表室内计控PLC电和电脑监控点都为UPS电源供给，UPS简 称：不间断供给电源在停电的情况下，它可以坚持工作半小时女口 UPS坏，现可将原电源进线开关（第一个柜了标UPS字样）和出 线开关（第二个柜子标UPS字样）停掉，合上第一个柜子下的2个 白开关，这2个白开关为串联，同时合上即通电甩开UPS电源十一、热检分PHI、PH2、上钢热检、活套扫描器X111端子排PHI PH1：rr11(=> 1 24V2 0V3 信号4 自检5 备用PH2：PH2 (=> & 24V7 -0V8 信号9 自检飞剪柜A9继电>飞剪柜A10继电器11.0信号PH1：II」（模拟、自检）PH2：11.2信号（模拟、自检）飞剪Q0.3(PHl)(PH2 只 t=> 到 PLC, 无输出)飞剪柜A42继电器XI32端子排 c=> 4142上钢热检62--飞剪柜 Z/+ V |* A3661■■…0V继电器85•■…信号X132端子排飞剪Q0.5飞剪柜 二^> A44继电45-—10.246LR+PXI32端子排连轧PLC端 子排中部2# 扫描器牌6根24V0V。
