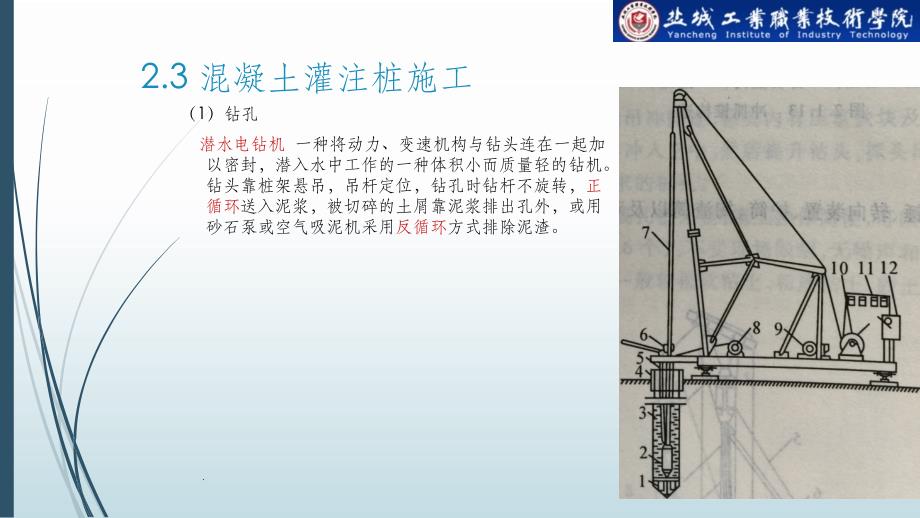

2.3 混凝土灌注桩施工（1）钻孔 潜水电钻机 一种将动力、变速机构与钻头连在一起加以密封，潜入水中工作的一种体积小而质量轻的钻机钻头靠桩架悬吊，吊杆定位，钻孔时钻杆不旋转，正循环送入泥浆，被切碎的土屑靠泥浆排出孔外，或用砂石泵或空气吸泥机采用反循环方式排除泥渣 2.3 混凝土灌注桩施工（1）钻孔 潜水电钻机 钻孔直径为600-800mm钻孔深度可达50m钻孔成孔，设备体积较小，重量轻，移动灵活，维修方便，钻进速度快，施工无噪音、无振动，但设备较复杂，费用较高 适用于黏性土、淤泥、淤泥质土及砂土，也可钻入岩层，尤其适于在地下水位较高的土层中成孔 . 2.3 混凝土灌注桩施工正循环回转钻机成孔工艺原理图1—钻头 2—泥浆循环方向 3—沉淀池 4—泥浆池 5—泥浆泵 6—水龙头 7—钻杆 8—钻机回转装置 空心钻杆内部通入泥浆或高压水，从钻杆底部喷出，携带钻下的土渣沿孔壁向上流动，由孔口将土渣带出流入泥浆池 回转钻机由动力装置带动钻机回转装置转动，再由其带动带有钻头的钻杆转动，由钻头切削土壤 2.3 混凝土灌注桩施工反循环回转钻机成孔工艺原理图1—钻头 2—新泥浆流向 3—沉淀池 4—砂石泵 5—水龙头 6—钻杆 7—钻机回转装置 8—混合液流向 泥浆带渣流动的方向与正循环回转钻机成孔的情形相反。
反循环工艺的泥浆上流的速度较高，能携带较大的土渣. 2.3 混凝土灌注桩施工回转钻机可用于各种地质条件、各种大小孔径和深度，护壁效果好，成孔质量可靠，施工无噪音、无振动，设备简单，操作方便，费用较低，但成孔速度慢、效率低，用水量大，泥浆排放量大，污染环境适用于地下水位较高的软、硬土层。
