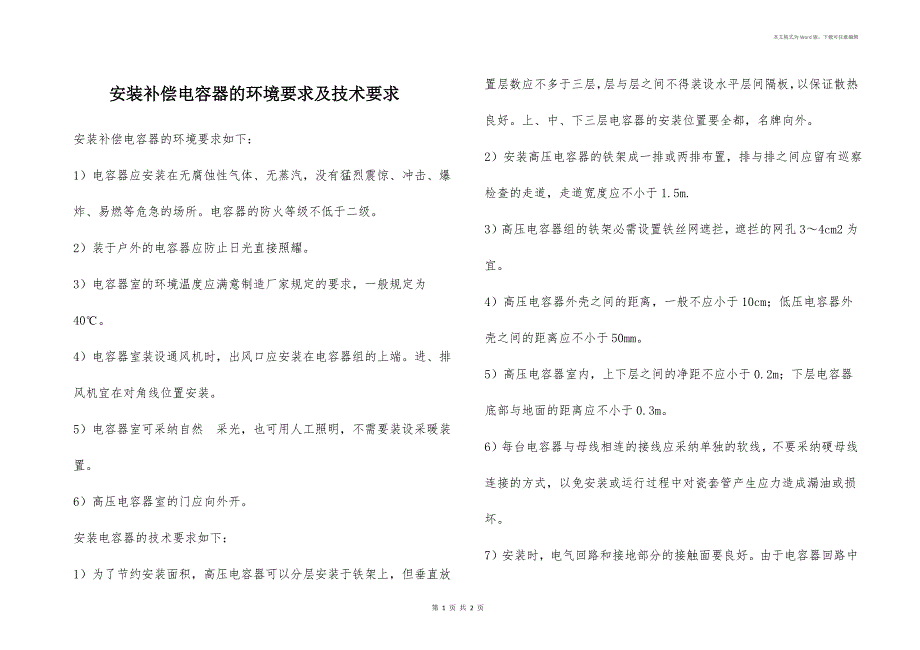

本文格式为Word版，下载可任意编辑安装补偿电容器的环境要求及技术要求 安装补偿电容器的环境要求如下：1）电容器应安装在无腐蚀性气体、无蒸汽，没有猛烈震惊、冲击、爆炸、易燃等危急的场所电容器的防火等级不低于二级2）装于户外的电容器应防止日光直接照耀3）电容器室的环境温度应满意制造厂家规定的要求，一般规定为40℃4）电容器室装设通风机时，出风口应安装在电容器组的上端进、排风机宜在对角线位置安装5）电容器室可采纳自然 采光，也可用人工照明，不需要装设采暖装置6）高压电容器室的门应向外开安装电容器的技术要求如下：1）为了节约安装面积，高压电容器可以分层安装于铁架上，但垂直放置层数应不多于三层，层与层之间不得装设水平层间隔板，以保证散热良好上、中、下三层电容器的安装位置要全都，名牌向外2）安装高压电容器的铁架成一排或两排布置，排与排之间应留有巡察检查的走道，走道宽度应不小于1.5m.3）高压电容器组的铁架必需设置铁丝网遮拦，遮拦的网孔3～4cm2为宜4）高压电容器外壳之间的距离，一般不应小于10cm；低压电容器外壳之间的距离应不小于50mm5）高压电容器室内，上下层之间的净距不应小于0.2m；下层电容器底部与地面的距离应不小于0.3m。
6）每台电容器与母线相连的接线应采纳单独的软线，不要采纳硬母线连接的方式，以免安装或运行过程中对瓷套管产生应力造成漏油或损坏7）安装时，电气回路和接地部分的接触面要良好由于电容器回路中的任何不良接触，均可能产生高频振荡电弧，造成电容器的工作电场强度增高和发热损坏8）较低电压等级的电容器经串联后运行于较高电压等级网络中时，其各台的外壳对地之间，应通过加装相当于运行电压等级的绝缘子等措施，使之牢靠绝缘9）电容器经星形连接后，用于高一级额定电压，且系中性点不接地时，电容器的外壳应对地绝缘10）电容器安装之前，要安排一次电容量，使其相间平衡，偏差不超过总容量的5%当装有继电爱护装置时还应满意运行时平衡电流误差不超过继电爱护动作电流的要求11）对个别补偿电容器的接线应做到：对直接启动或经变阻器启动的感应电动机，其提高功率因数的电容可以直接与电动机的出线端子相连接，两者之间不要装设开关设备或熔断器；对采纳星—三角启动器启动的感应式电动机，最好采纳三台单相电容器，每台电容器直接并联在每相绕组的两个端子上，使电容器的接线总是和绕组的接法相全都12）对分组补偿低压电容器，应当连接在低压分组母线电源开关的外侧，以防止分组母线开关断开时产生的自激磁现象。
13）集中补偿的低压电容器组，应专设开关并装路总开关的外侧，而不要装在低压母线上第 1 页 共 1 页。
