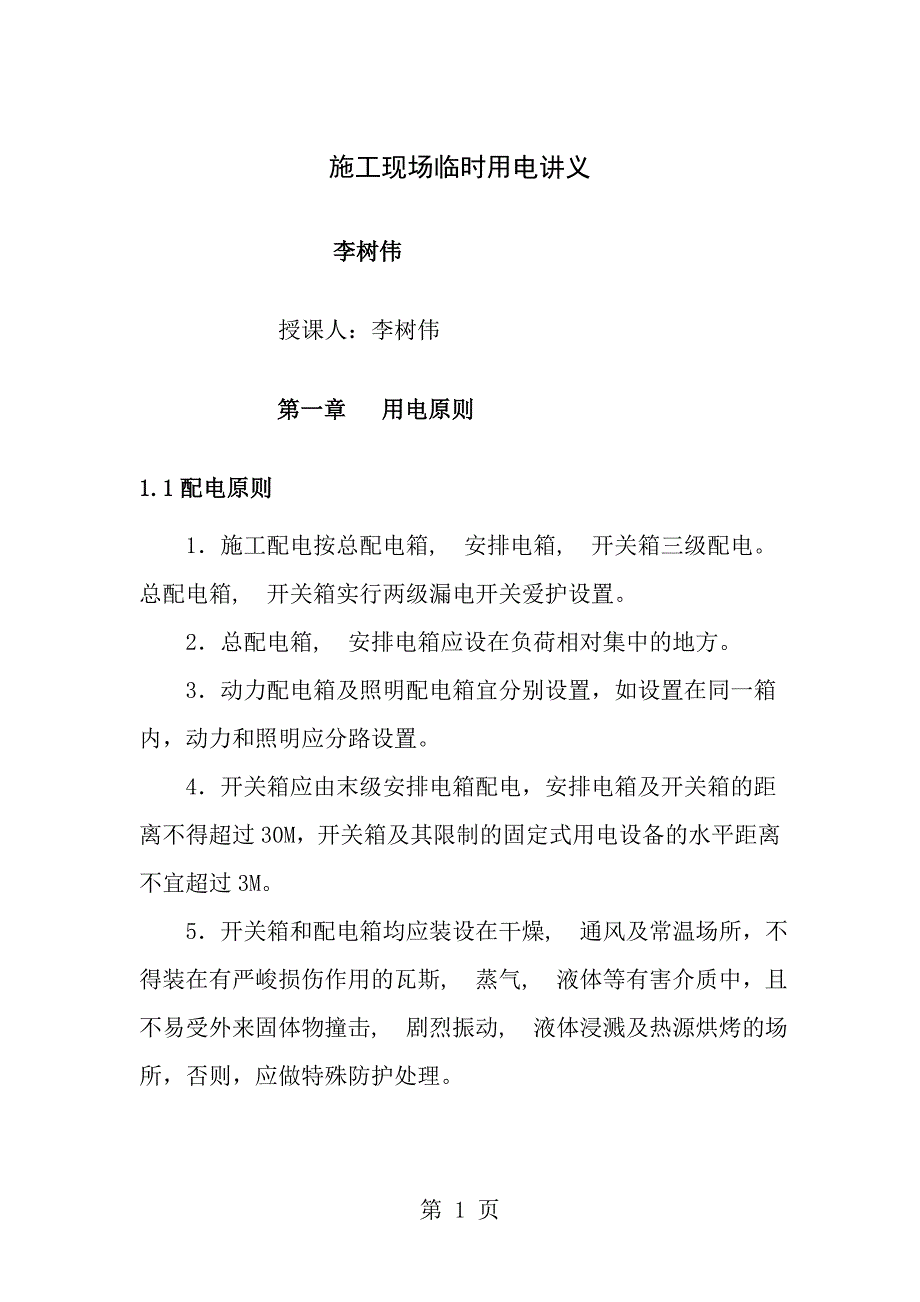

施工现场临时用电讲义 李树伟授课人：李树伟第一章 用电原则1.1配电原则1．施工配电按总配电箱, 安排电箱, 开关箱三级配电总配电箱, 开关箱实行两级漏电开关爱护设置2．总配电箱, 安排电箱应设在负荷相对集中的地方3．动力配电箱及照明配电箱宜分别设置，如设置在同一箱内，动力和照明应分路设置4．开关箱应由末级安排电箱配电，安排电箱及开关箱的距离不得超过30M，开关箱及其限制的固定式用电设备的水平距离不宜超过3M5．开关箱和配电箱均应装设在干燥, 通风及常温场所，不得装在有严峻损伤作用的瓦斯, 蒸气, 液体等有害介质中，且不易受外来固体物撞击, 剧烈振动, 液体浸溅及热源烘烤的场所，否则，应做特殊防护处理1.2配电箱设置原则 依据用电原则，并结合本工程工期, 机械设备多等实际状况，做以下布置： 1．安排电箱设置在施工现场用电负荷较为集中的地段，在主体施工阶段为钢筋加工, 模板加工, 塔吊, 电梯等处安装安排电箱，主体完毕后转为安装, 精装修临时供配电 2．开关箱的设置：各开关箱均设在用电设备旁边（3M以内），以便于限制, 操作各用电设备。
3．总配电箱, 分箱, 开关箱统一购买合格品或安检站举荐产品其进出线孔均设在箱底，并加护套，箱体方正, 坚固, 防尘, 防晒, 严密，并上锁，由专职电工负责保管，做好牢靠的重复接地和爱护接零第二章 配电箱内电气装置的设置及安装2.1电气装置的设置1．总配电箱需装设总电源隔离开关，总漏电空气开关和分路隔离开关，分漏电空气开关其漏电动作电流, 动作时间及安排电箱, 开关箱中漏电开关相适应且符合规范要求2二级安排电箱内装设总隔离开关, 总断路器和分路隔离开关, 分路断路器3．开关箱严格执行“一机, 一闸, 一箱, 一漏电”制严禁用同一开关直接限制二台及二台以上用电设备（含插座），严禁线路两端用插头连接电源及用电设备或电源及下一级供电线路；4．开关箱内的开关必需能在任何状况下都可以对用电设备实行电源隔离，开关箱内设置漏电爱护装置必需在设备负荷侧，其型号, 额定动作电流及动作时间应及总配电箱处漏电开关的动作电流及动作时间做合理协作，使之具有分级分段爱护的功能，且不大于300.1S在潮湿场所漏电空气开关为防溅型15 0.1S 5.电焊机漏电爱护器采纳国家认证专用电焊机漏电爱护开关。
6.照明配电箱内漏电空气开关的漏电动作电流, 动作时间及开关箱相同，为300.1S2.2电气装置的安装及操作程序1．配电箱及开关箱的安装无论是选用新电气产品还是旧电气产品，本工程都保证这些产品全部完整无损, 动作牢靠, 绝缘良好，肯定不运用破损电气产品 2．全部配电箱及开关箱均将在其箱门处标注其编号, 名称, 用途和分路状况 3．为防止停, 送电时，电源手动开关带负荷操作，以及便于对用电设备在停, 送电时进行监护，配电箱, 开关箱之间应当遵循一个合理的操作程序，即停电时其操作程序应当是：开关箱—安排电箱—总配电箱；送电时其操作程序应当是：总配电箱—安排电箱—开关箱2.3配电线路的敷设要求1．线路走向按以下原则：总配电箱—安排电箱—开关箱—用电设备2．施工现场的配电线路的敷设方式：总配电箱至安排电箱间线路采纳绝缘导线架空敷设和电缆埋地敷设两种方式，安排电箱至开关箱，开关箱至用电设备间线路均采纳绝缘导线穿管或电力电缆埋地敷设方式，确保用电安全第三章 接地爱护 本供电系统设重复接地, 专用爱护接地； 1．漏电爱护器装于总隔离开关负荷侧N线在进线端做重复接地，并另引爱护零线。
漏电爱护器同时具备短路和过载爱护功能时，总隔离开关可以不设熔断器 2．配电金属箱体作爱护接零 3．重复接地不少于三处（变压器配电范围内），重复接地点选在总配电箱处, 电路中段, 电路末端（可选在塔吊, 施工电梯处），接地电阻不大于10Ω4．,采纳具有专用爱护零线的系统.即在系统中,爱护零线应专用,不得作工作零线运用，全部的电器设备的外壳和爱护零线均应及专用爱护零线相连接，专用爱护零线颜色为黄绿相间双色线 5．如做人工接地体，应垂直设置，接地体采纳φ50钢管,单根长度2.5M，间距5M接地体连线采纳40×4扁钢扁钢搭接焊时，搭接长度≥80接地连接线埋深距地面0.8M接地电阻小于10欧姆 8．爱护零线及爱护接地应采纳焊接, 压接, 螺栓连接或其它牢靠方法连接，严禁缠绕或钩挂第四章 安全用电技术措施4.1用电设施技术规定1．本工程施工现场主供电回路采纳型铜芯塑料线架空, 穿管和电缆埋地敷设，线路采纳三相五线制，【即；（A）（B）（C）（N）（）】供电埋地敷设时管内不得有接头, 破损其管口应密封导线中的负荷电流不应大于导线允许载流量2．专用爱护零线由配电室的零线引出爱护零线的统一标记为绿/黄双色线，在任何状况下都不许运用绿/黄双色线作负荷线。
作防雷接地的电气设备，必需同时作重复接地（塔吊处必需做防雷接地）同一台电气设备的重复接地及防雷接地可运用同一个接地体接地电阻应符合重复接地电阻值的要求现场严禁用大地做相线或零线3．架空线的档距不得大于30m，线间距不得小于30，一般场所架空高度距地平面为6m4．各级熔断器, 漏电空气断路器剩余动作电流及动作时间的配置；爱护总干线的漏电开关，其额定动作电流不大于250mΑ，动作时间为0.2S保扩分干线的漏电开关其额定动作电流可选择100-150, 额定动作时间为0.1s第三级漏电爱护开关（即单台设备爱护），其额定动作电流按下述原则选择：设备额定电流Iс≤30A, 额定漏电动作电流IΔ30；设备的额定电流Iс≥30A, 额定漏电动作电流IΔn≥IС/1000，额定动作时间为0.1S用熔断器作短路爱护时，熔体额定电流应不大于电缆线路或绝缘导线穿管敷设线路的导体允许载流量的2.5倍（即I熔解≤2.5I线）,或明敷绝缘导线允许载流量的1.5倍 沟通电焊机按规范要求采纳专用漏电爱护器进行安全爱护5．为保证漏电爱护器正常运行和保证专用爱护零线不断线，线必需在第一级漏电爱护器电源侧的零线处引出。
安排电箱引出线的连接点前侧的零线严禁通过任何开关电器线的详细连接方法见附图6．配电箱, 开关箱的安装高度为箱底距地面1.4～1.6m, 移动式开关箱的高度不小于0.8~1.6米箱体材料一般应选用铁板，亦可选用绝缘板，而不宜选用木质材料配电箱全部开关电器必需是合格产品不论是选用新电器还是延用旧电器，必需完整无损, 动作牢靠, 绝缘良好，严禁运用破损电器7．限制两个供电回路或两台设备及以上的配电箱，箱内的开关电器，必需在其外壳注明开关所限制的线路或设备名称进出线必需从箱底进出4.2用电操作技术规定1．为防止停, 送电时电源手动开关带负荷操作，以及便于对用电设备在停, 送电时进行监护，配电箱, 开关箱之间应当遵循一个合理的操作顺序即停电时其操作顺序应当是开关箱-安排电箱-总配电箱送电时总配电箱—安排电箱—开关箱4．修理电工应严格依据电器操作规程进行修理, 检验，并做好修理记录，按时检测接地电阻及机械设备, 线路的绝缘电阻配电箱, 开关箱应上锁，钥匙应由专人保管现场电工必需熟识现场的用电施工组织设计，正确安装, 维护现场的电气设备5．现场电工必需严格遵守操作规程, 安装规程, 安全规程，修理电气设备时应尽量断开电源，验明单相无电，并在开关的手柄上挂上“严禁合闸, 有人工作”的标示牌方能进行工作，未阅历电，则应按带电作业的规定进行工作。
6．现场电工不得随意调整自动开关脱扣器的整定电流或开关, 熔断器内的熔体规格，对总配电柜, 干线, 重要分干线及大型施工机械的配电装置作上述调整时，必需得到电气工程师同意方能进行6．现场的一切电气设备必需由持证电工安装, 维护，非电工不得私自安装, 修理, 移动一切电气设备7．运行中的漏电开关发生跳闸必需查明缘由才能重新合闸送电，发觉漏电开关损坏或失灵必需马上更换严禁现场电工自行修理漏电开关，严禁漏电开关撤出或在失灵状态下运行8．现场电工除做好规定的定期检查外，平常必需对电气设备勤巡, 勤查，发觉事故隐患必需马上消退对上级发出的安全用电整改通知书必需在规定的期限内彻底整改，严禁电气设备带病运行9．施工现场必需有一个电工，必需持证上岗，劳保用品应配备齐全作业时，严格依据电气操作规程进行修理, 检验，并做好修理, 检验记录10．配电箱, 开关箱应上锁，钥匙应由专人保管11．定期组织电工及其他人员进行安全用电教化，组织仔细学习《建筑安装工人安全技术操作规程》, 《施工现场临时用电安全技术规范》等规范规程，加强现场施工人员的安全用电意识第五章 用电安全监控和消防制度1、 本工程的危险源及安全监控点：在主体施工期间的危险源, 安全监控点为木工车间和钢筋机械加工场地；值班电工每天/班，上班时间应对上述部位的施工机械, 漏电爱护器进行安全检查, 巡察。
电气装置遇跳闸时，不得强行合闸应查明缘由，解除故障后方可再行合闸严禁带电作业或采纳预约停送电时间的方式进行电气检修检修前必需先切断电源并在电源开关上挂“禁止合闸，有人工作”的警告牌非本专业作业人员不得擅自开箱合闸清洗机电设备时，不得将水冲到电气设备上2、 发生人身触电时，应马上切断电源，然后方对触电者进行紧急抢救，严禁在未切断电源之前及触电者直接接触电气设备发生火警时，应首先切断电源，在未切断电源之前，不得使身体接触导线或电气设备也不得用水或泡沫灭火机进行灭火3、 配电房, 施工现场必需配备足够的（四氯化碳）绝缘灭火器材，灭火器材应放在便利易取地方，灭火器材应定期检查，发觉失效应马上更换4、 工现场, 办公室, 临时宿舍, 临时修理间及工作间不得运用明火电炉或其它不符合安全要求的用电设备；5、 施工现场, 办公室, 临时宿舍, 临时修理间及工作间不得运用超过100W的白炽灯；大功率（1000及以上）的室外施工照明灯具下方不得堆放易燃, 易爆物品，灯具及易燃物的距离不得小于3M；6、 施工现场潮湿和易于触及带电体的触电危险场所，照明电源电压不得大于36V不得在电线上挂杂物及衣服等物品。
第六章 触电事故的预防及急救方法一, 触电事故的预防1, 对全部涉及到危险电源的员工进行安全用电教化，并学习触电后的急救知识2, 全部电工必需持证上岗3, 保证用电设备选购 质量，严防不合格的电器产品进入施工现场4, 施工现场的全部线路, 开关的安装，均应符合用电规范的要求；对全部的危险电源处，应设立明显的安全警示标记5, 定期进行用电安全检查，对存在的问题及时进行整改二, 触电事故的急救常识电击伤俗称触电，是由于电流通过人体所致的损伤大多数是因人体直接接触电源所致，也有被数千伏以上的高压电或雷电击伤 接触1000伏以上的高压电多出现呼吸停止，200伏以下的低压电易引起心肌纤颤及心搏停止，220～1000伏的电压可致心脏和呼吸中枢同时麻痹触电局部可有深度灼伤，而呈焦黄色，及四周正常组织分界清晰，有2处以上的创口，1个入口, 1个或几个出口，重者创面深及皮下组织, 肌腱, 肌肉, 神经，甚至深达骨骼，呈炭化状态急救措施：1, 马上切断电源或用不导电物体如干燥的木棍, 竹棒或干布等物使伤员尽快脱离电源急救者切勿直接接。
