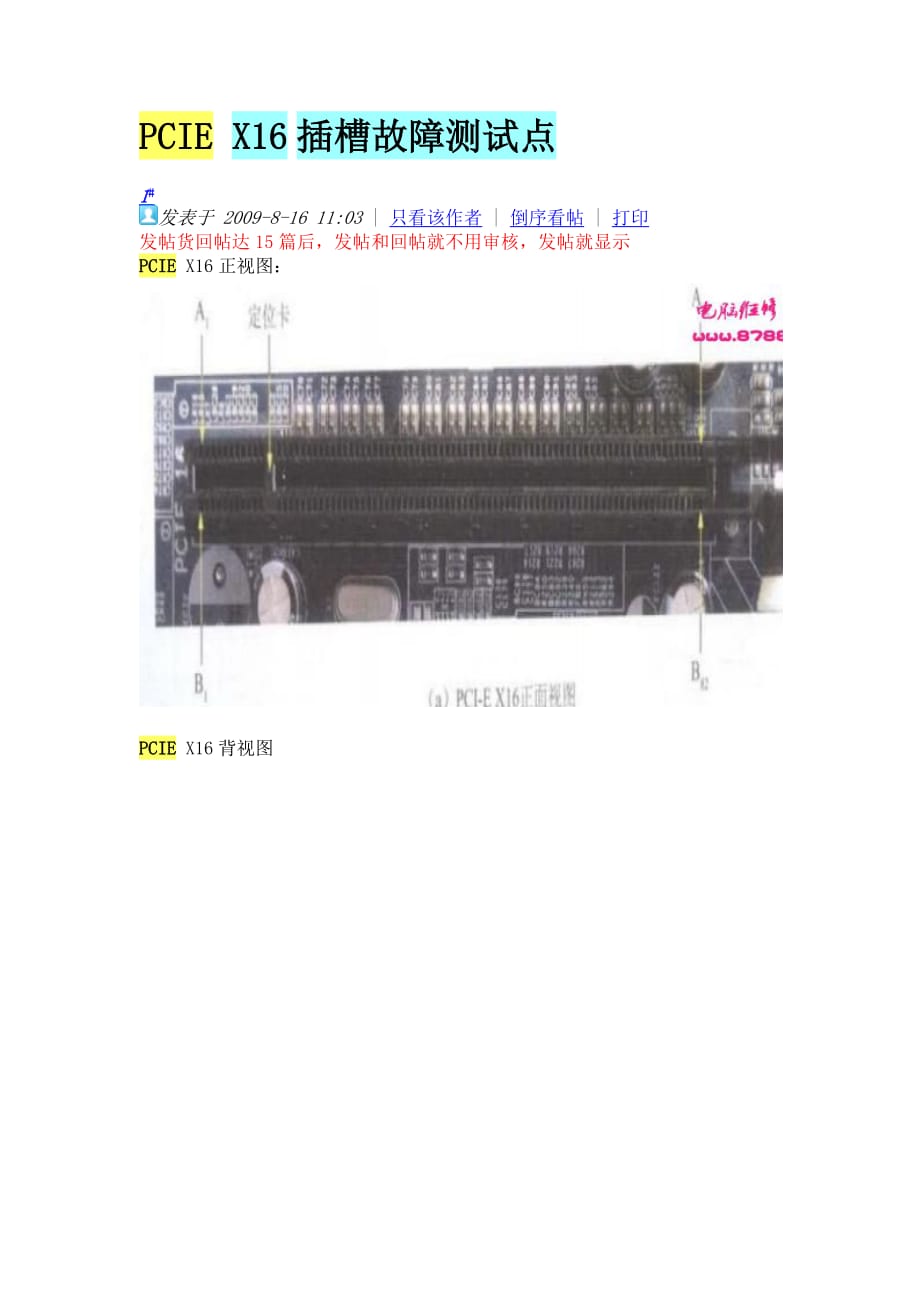

PCIE X16插槽故障测试点1# 发表于 2009-8-16 11:03 | 只看该作者 | 倒序看帖 | 打印 发帖货回帖达15篇后，发帖和回帖就不用审核，发帖就显示PCIE X16正视图：PCIE X16背视图PCIE X16插槽故障测试点有3点：1、复位信号点：PCIE X16插槽中提供了一个复位信号，位于A11引脚，开机时产生一个高－低的电平信号2、时钟信号点：PCIE X16插槽中提供了2个时钟信号，分别位于A13和A14，正常时时钟信号点的电压为1.6V3、电压信号点：PCIE X16插槽有2种工作电压：＋12V和3.3V，其中B1、B2、B3、A2、A3引脚为12V供电脚，A9、A10、B5、B10为3.3V供电脚PCI-E插槽测试点及其电路图时间:2007-05-23 04:30:50 来源:作者:点击:次出处:技术无忧关键字：PCI-E pci 测试点 电路图 PCI-E插槽测试正面图见下图其中B1、B2、B3、A2、A3脚为12V供电脚，A9、A10、B8为3.3V供电脚，A11为PWRGD即电源好信号，低电平时为PCI-E设备提供复位信号A13、A14时钟测试点。
PCI-E插槽定义图：。
