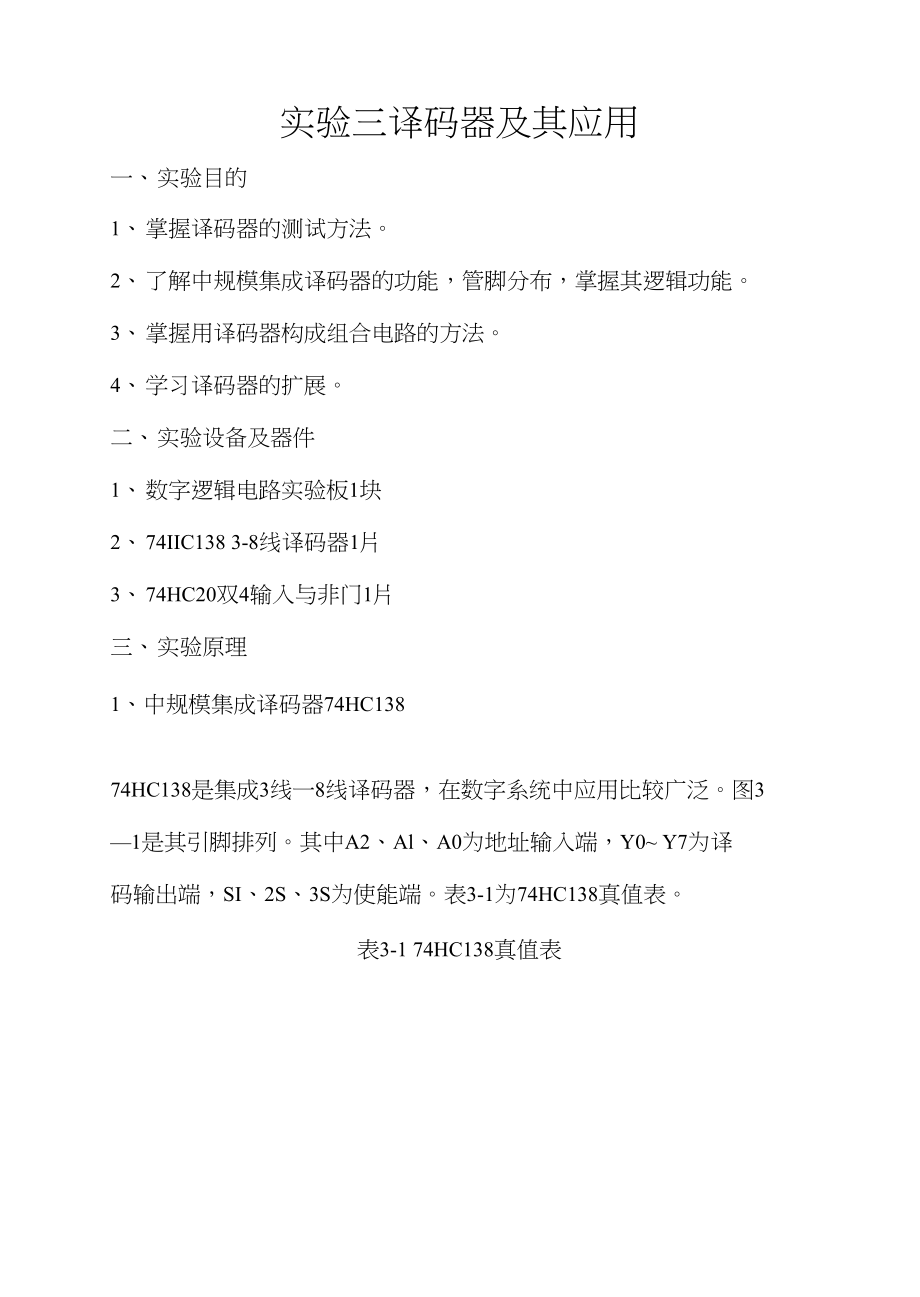

实验三译码器及其应用一、 实验目的1、 掌握译码器的测试方法2、 了解中规模集成译码器的功能，管脚分布，掌握其逻辑功能3、 掌握用译码器构成组合电路的方法4、 学习译码器的扩展二、 实验设备及器件1、 数字逻辑电路实验板1块2、 74IIC138 3-8线译码器1片3、 74HC20双4输入与非门1片三、 实验原理1、中规模集成译码器74HC13874HC138是集成3线一8线译码器，在数字系统中应用比较广泛图3—1是其引脚排列其中A2、Al、A0为地址输入端，Y0~ Y7为译 码输出端，SI、2S、3S为使能端表3-1为74HC138真值表表3-1 74HC138真值表Si■ ■S2 + S3AzAiAoTi■Y2■Ys*■Ys*"7100000111111110001101111111001011011111100111110111110100111101111010111111011101101111110110111111111100XXXX11111111X1XXX1111111174HC138图 3-1 74HC138 引脚74HC138工作原理为：当Sl=l, S2+S3二0时，电路完成译码功能，输出低电 平 有效 。
其中 ：Yo 二:A2A1A0丫4=A2A1A0Y；=AjAlAo=A2A1A0:AsAiAo二 A?AiAoK3 =AiA\Ao=A? Ai An2、译码器应用因为74IIC138三-八线译码器的输出包括了三变量数 字信号的全部八种组合，每一个输出端表示一个最小项，因此可以利 用八条输岀线组合构成三变量的任意组合电路四、实验内容1、译码器74IIC138逻辑功能测试（1）控制端功能测试测试电路如图3-2所示按表3-2所示条件输入开关状态观察并记录译码器输出状态LED指示灯亮为0,灯不亮为lo图3-2 74HC138逻辑功能测试电路（2）逻辑功能测试Si 岑2 S3A? Ai Ao■ ■■■■■■■Yo Y1 丫2 丫3 4 丫5 丫6丫71 X XXXX1 1 01 0 11 1 1XXXXXXXXX3-2 74HC138控制端功能测试将译码器使能端SI、2S、3S及地址端A2、Al、A0分别接至逻辑电平 开关输出口，八个输出端Y7・・・Y0依次连接在逻辑电平显示器的八个 输入口上，拨动逻辑电平开关，按表3 —3逐项测试74HC138的逻辑功 能2、用74HC138实现逻辑函数Y二AB+BC+CA如果设A2二A, A1 二B, A0二C,则 函数Y的逻辑图如3-3所示。
用74HC138和74HC20各一块在实验箱上连 接图3-3线路并将测试结果记录表3・4中cAB+5V图3-3用74HC138组成函数Y五、 实验注意事项1、 注意集成电路输入控制端和输出控制端的信号2、 74HC138集成块搭接中注意输出信号的处理六、 实验过程及数据处理1.74HC138真值表的验证【1】・电路连接：(1) .VCC接+5V直流电压，GND接地;(2) E1 接+5V, E2、E1 接地;(3) Ao, Ak A2做信号输入端，根据所需的信号调整输入信号(高电平 +5V代表“1”，低电平代表〃0〃);(4) 输出端Y〜Y?分别与对应的发光二极管(一端接在+5V高电平处) 的另一端相连，当输出端口输出低电平时二极管发光，代表输出为“0” 信号，当灯不亮，输出高电平代表信号“1”根据这样的原理来验证 其真值表；【2】.根据真值表中的输入信号调整输入端的高低电平开始验证真值 表：输 入输 出S1■ ■S2 + S3A2AiAo-?2•-••100000111111110001101111111001011011111100111110111110100111101111010111111011101101111110110111111111100XXXX11111111X1XXX11111111【3】•根据实际操作可以更加直观的了解到74HC138的内部结构，对 其真值表的验证，有利于我们以后更加方便的使用该片子。
