冻融对混凝土抗压强度的研究 康浩 胡宇祥 姜红羽 王思铭摘 要：混凝土是水利工程行业最重要的建筑材料，其耐久性将会直接影响水工建筑物的安全，而冻融破坏作用是影响混凝土耐久性的直接因素，在北方寒冷地区尤为常见之所以做冻融循环试验，是为了探究其给予不同强度级、抗压强度的影响，从而为北方寒冷地区的工程实践提供参考依据关键词：混凝土;冻融循环;抗压强度1 绪论大型水利工程中，整体性好、抗压强度高、可塑性好等优势，使得混凝土作为最常用的建筑材料，被广泛应用于各个工程领域虽然其安全可靠度高，混凝土结构的耐久性经常被忽视结果遭到破坏，影响极为严重国内外针对高强混凝土的抗冻性能研究已开展了相关的试验工作，相对较少的是一些普通混凝土的抗冻性能的探究混凝土的耐久性受冻融循环影响很大，冻融损伤是影响混凝土耐久性的一个重要方面因此，应足够重视冻融循环，为研究混凝土的耐久性提供必要的依据本文针对不同等级混凝土开展的抗压试验，记录了不同试验条件下的试验数据，为进一步了解冻融循环给予混凝土强度的影响提出依据2 试验概况水泥采用硅酸盐水泥，密度为3.18g/cm3，细骨料采用人工砂，细度模数为2.77，石粉含量11.5%。

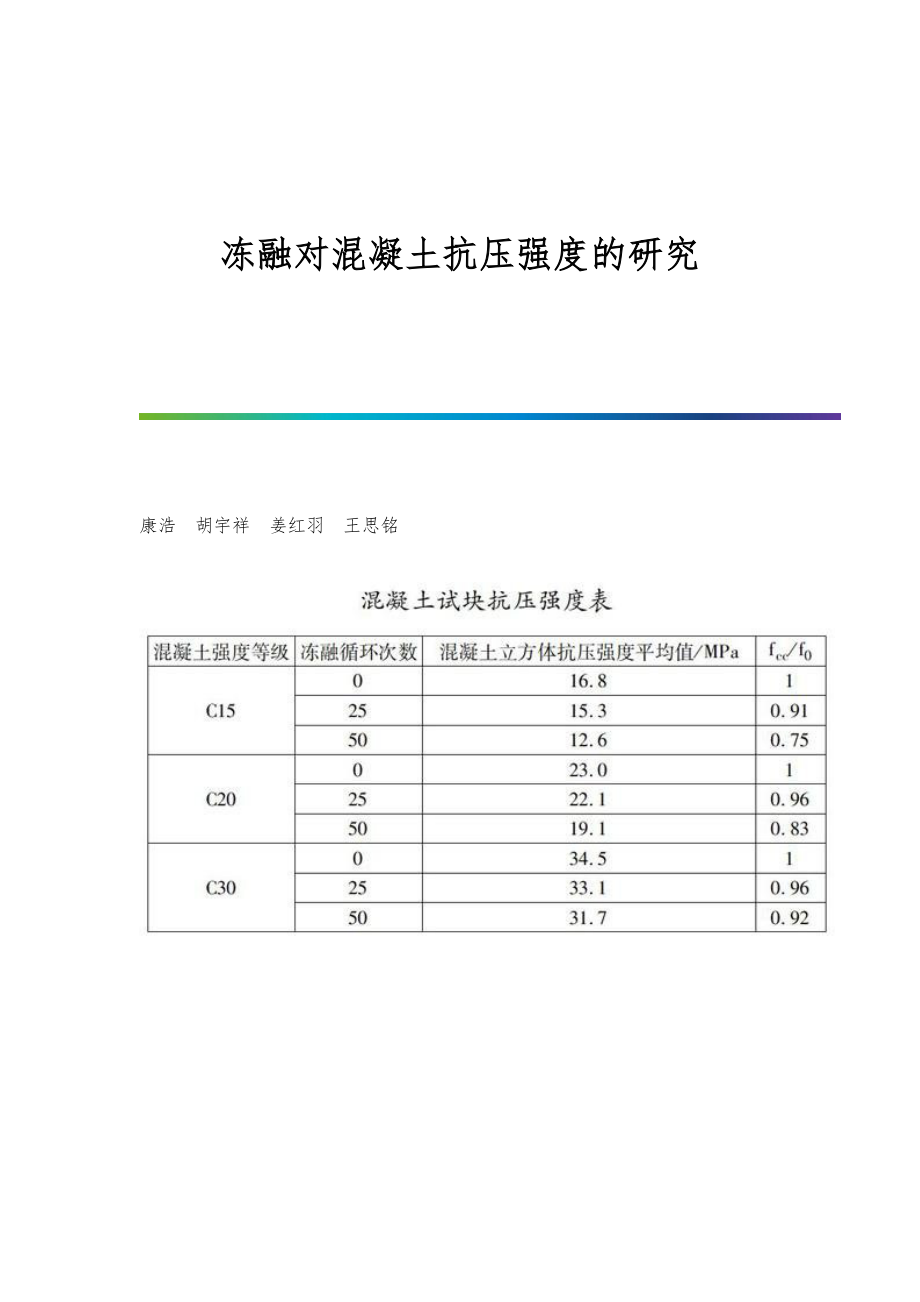

粗骨料为二级配人工碎石骨料，骨料粒径为小石5～41.5mm，级配良好根据《混凝土力学性能试验方法标准》（GB/T 50081—2002），用于测定抗压强度试验的试件采用标准立方体，尺寸为150mm150mm150mm，C15、C20、C30三种抗压强度的试块各3组，每组3个，试验冻融循环次数分别为0 次、25次、50次三个标准冻融试验采用《普通混凝土长期性能和耐久性能试验方法标准》（GB/T 50082—2009）中规定的快速冻融法，每次冻融循环在3.5h内完成，冻融试验完成以后，进行混凝土试件抗压强度试验，实验结束后记录基线荷载混凝土试件抗压强度应按下式计算：fcc=F/A式中：fcc为混凝土试件抗压强度，MPa;F为试件破坏荷载，N;A为实践承压面积，mm2试验操作过程按照《水工混凝土试验规程》进行3 试验结果分析混凝土试件的抗压强度值如右表所示混凝土试块抗压强度表混凝土强度等级冻融循环次数混凝土立方体抗压强度平均值/MPa由上表数据可以看出，明显的是冻融循环作用于混凝土抗壓强度的影响混凝土抗压强度随着冻融循环次数的逐渐增加以后逐渐降低，50次以后尤为明显根据三种标号混凝土冻融循环作用下的抗压强度，可以得出：（1）混凝土抗压强度随冻融循环次数的增加，逐渐降低。
C15混凝土强度减少25%，C30混凝土强度减少8%之所以采用高标号混凝土，减小冻融循环作用对混凝土抗压强度的影响，是因为低标号混凝土强度降低明显2）低标号混凝土随着冻融循环次数的增加抗压强度减少较快可知，提高混凝土标号，能够增加混凝土的耐久性4 下一步工作由试验数据可以看出，冻融循环作用对混凝土影响较大，尤其是低标号，无论是在抗压强度还是减小速度上，反应均比较敏感在今后实验设计过程中，还要继续增加冻融循环次数，测试混凝土抗拉强度，进行更深入的研究参考文献：[1]梁胜增.混凝土在冻融循环下的抗压强度研究[J].科技与创新，2019（13）.[2]张兆文，周茗如，魏琴玲，等.基于冻融损伤下的高性能混凝土力学性能衰减规律研究[J].混凝土与水泥制品，2019，276（04）：20-23.基金项目：吉林农业科技学院青年基金（2017112） -全文完-。
