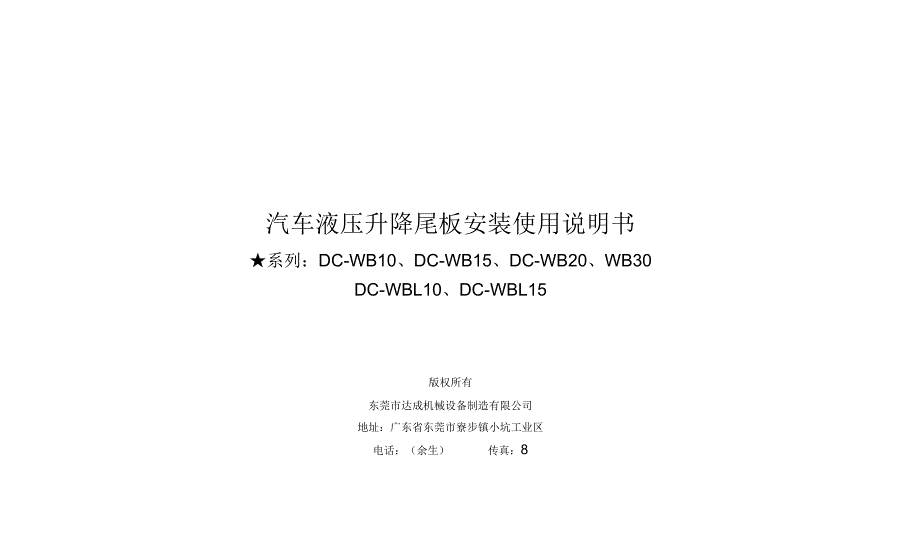

汽车液压升降尾板安装使用说明书★系列：DC-WB10、DC-WB15、DC-WB20、WB30DC-WBL10、DC-WBL15版权所有东莞市达成机械设备制造有限公司地址：广东省东莞市寮步镇小坑工业区：（余生） ：8非常感谢您智选使用达成汽车液压升降尾板在使用该设备之前，我们诚恳地希望您能花点时间仔细阅读本说明书，以便能让达成 尾板更好地为您服务达成尾板是根据欧美国家最先使用的悬臂类型运输装载工具,加上最先进的液压系统设计改进,成为国内新一代的随车运输装载设备 由于它安装简单、操作方便、使用可靠，因此它能适合安装在各式货车和有主体的拖挂车上，满足不同行业领域的运输装卸要求达成尾板安装在货车的尾部，主要用来随车装卸货物另外还可以用作固定或活动平台，可作为调节货车与仓库货台之间高度差的辅 桥根据车主的需要，且具备达成尾板也可直接用来代替车厢尾门密封车厢，有效防盗功能达成尾板是由形成平行线的封闭式油缸、支架、液压泵站、电气控制元件和面板等通过销轴连接组合而成呈平行四边形的支架横梁 与汽车大梁固定安装，板面通过油缸上下平行移动，工作时面板总是处于水平状态，也可根据需要通过调整，实现向上或向下倾斜。
升降油缸和摆动油缸通过支架使尾板保持平衡在升降操作过程中， 尾板成水平的程度或倾斜的位置由摆动油缸来调整升降油缸执行升或降的动作，摆动油缸执行倾斜的动作达成尾板油缸、支架的动作是通过液压动力箱中的组合阀和二位三通电磁换向阀来控制其启动电压为 DC24皿DC12V液压动力箱主要由齿轮油泵、直流电机、启动装置、溢流单向电磁卸荷组合阀和二位三通电磁换向阀、油箱及滤油器等组成液压动 力箱的电源由货车的蓄电池来提供当蓄电池能量不足时，就需要通过较长距离地行驶车辆或用充电器来充足电能电气控制箱由三个按钮和保险管、钥匙旋钮式电源总开关及箱体组成轻轻用力推入钥匙开关，顺时针旋转 90度即接通电源，当尾板不工作时可将电源全部切断，逆时针旋转 90度即可从电气控制箱中引出的手提四位按钮开关能在尾板上或车上操作工作完毕，请 别忘记将它放于车厢尾门角落的专门插座之中，以免上下货或开关车门时夹伤线路，造成短路达成尾板的所有零部件质量保修期均为 12个月，除人为和不可抗力因素造成损坏外的其它任何质量问题，我们免收零配件费和服务 费在使用过程中如出现任何问题，请及时与我公司联系再次感谢您的信任与支持1、 支架 12、 面板 13、 液压动力箱 24、 电气控制箱 25、 油缸 36、 管路 3尾板的安装 61、 达成尾板的出厂状态 62、 主要安装技术要求 73、 主要安装程序 84、 尾板的调试 101、 尾板上升 112、 尾板下降 123、 尾板上翻 124、 尾板下翻 12四四、使用中的维护与保养 121、 概述 122、 润滑和加油 133、 保养时间及要求 134、 检查电池 135、 电机的检查 13五五、常见故障产生原因及解决办法 14、尾板主要结构尾板主要是由支架、面板、液压动力箱、电气控制箱、油缸以及液压管路等部件组成。
图1-1 尾板结构图.支架支架主要由横梁和“ U”形架组成横梁由方管和绞支座焊接而成，横梁通过定位夹板与汽车主梁贴面固定横梁两端的绞支座板上的腰孔用来穿过三条油管（硬管）升降油缸和摆动油缸的底端用销轴装在绞支座和绞支座的耳轴上升降油缸的活 塞杆端与“ U形架绞支座下端销轴连接摆动油缸的活塞杆端与面板绞支座用销轴连接衡油缸用螺丝固定在横梁一端的支座上整个支架在升降油缸的作用下实现上升和下降的动作见图 1-12.面板面板由防滑性能较好的花纹钢板与横竖交错的冷冲压筋板焊接而成 （或选配模具成型的密条纹状铝合金面板）后端的绞支座与支架及摆动油缸用销轴连接面板在摆动油缸的作用下实现翻板（上翻和下翻）的动作见图 1-13 .液压动力箱液压动力箱由齿轮油泵、直流电机、电机启动器、溢流单向电磁卸荷组合阀、二位三通电磁换向阀、油箱及滤油器组成直流电机控制升降油缸伸出（尾板上升）以及摆动油缸伸出（尾板翻转）的动作电磁卸荷阀控制升降油缸收缩（尾板下降）的动作二位三通电磁换向阀控制摆动油缸伸缩（面板翻板）的动作1-2直流电机及控制电路的电源利用汽车蓄电池即可其液压原理见图 如果装卸货距离太近，需增加变压器 4.电气控制箱图1-2 液压原理图电气控制箱由箱体、上升控制按钮( A)、翻板控制按钮(B)、下降控制按钮(C)、钥匙型90旋转式、1-3电源总开关(。
和保险管(E)等组成电气控制箱按扭示意图见图A上升4 iD电源开关BE翻板b s保险管C下降车厢外控制箱示意图备用上升翻板下升车厢内手持四位线控按钮示意图图1-3 控制箱按扭示意图从电气控制箱引出的手提四位（或二位）按钮开关与电控箱中的按钮功能相同另外从电控箱中还引出一条行程开关控制线，以控制当尾板上升到与车厢底板平齐时会自动断开电机的电源而保护电机其电气工作原理见图1-45.油缸达成尾板为五缸自动平衡系统产品，其中油缸包括升降油缸（2支），摆动油缸（2支）、平衡油缸（1支）平衡油缸的作用：按下降按钮使尾板绞支座下降至接触地面时，尾板的前端在平衡油缸的作用下缓慢地向下倾斜，直至贴平地面，上下货物平稳、安全，区别于其它类型的尾板升降油缸与摆动油缸的作用前面已有叙述见图 1-16.管路液压管路包括高压油管和各种油管接头，其中高压油管可分为液压胶管总成和高压硬管其液压系 统直观图见图1-51 .达成尾板的出厂状态致重致重方形直角接头“T”型接头~疑汁油如油官~直角接头摆动油缸油菅■■1橡胶映油皆3/8~回油皆直角接头硬油管~直角授头~~平衡粗ffi!授头~硬油管r r调速阀图1-5 液压系统直观图、尾板的安装达成尾板的出厂状态是指不在本公司内安装的尾板的出厂状态。
1） 支架 横梁与“ U形架连接，升降油缸、摆动油缸、平衡油缸及除液压动力箱引出的三根胶管夕卜，其它油管均已安装到位2） 面板（钢板） 与支架配套的花纹钢板已喷烤油漆且独立包装，以防划伤表面3） 其它辅助安装配件（每台计）：见表1表1:序号名 称数量（/台）备 注1定位夹板2块防脱自锁2M16< 50螺栓10套螺母3控制箱1套含固定支架、按扭，接线板已装 好，其中，有增配一个保险管4四位按钮开关1套含弹簧线以及车内开关放置盒5配套销轴2类各部2个6防撞胶垫2套含螺钉，底座7安全链2条8黄油杯6个有8个已安装到位9销轴固定螺钉6个10动力箱1套含固定支架，内部线路已装好， 只需接连接电源总线、电气控制 线以及3条油管即可11节流阀（选件）2个一般1吨尾板开门和下降时，如 果面板下降太快，则需选用此控 制元件12电源总线5-9m不同车型(厢体长度)，长度不 等13铜线耳250A4个连接用14行程开关1套底座、螺钉15反光牌2块用钏钉安装在尾板后两侧中下 方16商标纸1套17过渡杆1条2. 主要安装技术要求(1) 液压升降尾板在汽车上的安装位置应符合下列公式:H (A+3 /2尾板安装位置示意图如图 2-1所示防撞胶垫(2) 尾板升到图2-1位置时，过渡杆同车厢后端贴面接触，连杆头部刚好同车厢后端接触，此时尾板面板与车厢底面处于同一水平面内，且与车厢后端缝隙越小越好，使手动搬运叉车出入顺畅。
3) 尾板由水平位置翻转到贴合车厢后门的角度 904)汽车尾端下部预留缺口，其尺寸见图2-2mm 车厢底板|LL U| 240mm 240mm N I I U其中：A值一1吨尾板为1280mm 1.5吨和2吨尾板为1420mm图2-2 尾板预留缺口图3. 主要安装程序(1) 将汽车停于水平地面，断开所有车用电器电源， (防止在后续焊接工序中损坏有关电气元件)拆去尾灯、车牌和备用轮架等物，为安装尾板腾出足够的空间2) 按图2-2开好预留缺口后，实测主梁间距(厢体总宽)等与安装有关的尺寸，检查尾端面，确保没 有突出物3) 按图2-1定好支架位置，(使其保证以汽车中心对称)按图 2-3装好定位夹板，然后焊好支架定 位夹板安装示意图见图 2-3 o 焊缝（连续焊缝）焊缝（间断焊缝，间距不大于30mm1一汽车主梁2 一汽车副梁3一定位夹板4一尾板横梁5 一螺栓（M16图2-3 定位夹板安装示意图注意：如果汽车底盘太低时，需将定位夹板上端切割一部分，以满足安装要求4. 安装动力箱则可以把动力箱安动力箱安装图如液压动力箱安装在汽车两根主梁之间的尾板横梁之上 如果汽车主梁上部空间不足，装在支架外侧面，且略偏向没有油管入口端（即偏向右边） ，以便有足够的空间安装油管。
图 2-4回油管 液压动力箱1一定位夹板2一汽车主梁3一动力箱支承板4一动力箱5一支架横梁5.油管和电气线路连接支架和动力箱之间的油管按照图图2-4 动力箱安装图2-4所示连接，其液压原理和总体结构请参照图 1-2和图1-5 ;电气系统请参照图1-4连接图2-4 支架与动力箱连接图(6) 面板的安装 当油管和电气线路安装完毕后，将支架放到地面，把面板安装上去 ，每个销轴耳片的锁紧螺钉要固定可靠，以防松动出位7) 防撞胶垫及安全链的安装 防撞胶垫安装在车厢两侧的竖梁上，高度约在尾板关上时的中上部如果尾板面板宽度比车厢宽度小，则应在其两侧加上耳片用来碰触胶垫； 如果是拦板车或平板车，则需在底板尾端分别立一槽钢作为尾板关上时 的受力点安全链安装在汽车后门和面板两侧锁扣应位置6.尾板的调试(1)注油① 所用液压油一般选用 32#或46#使尾板处于地面位置，把油注入油箱，油位应达到油箱标尺位置 其详细分布请见② 在设有黄油杯处注入黄油黄油杯位于支架连杆举升油缸及摆动油缸两端关节处,图 2-5共12处黄油杯京 \1 - "CWu jA i. -- 、凯— * k:一支架；一摆动油缸；一升降油缸图2-5黄油杯分布图(2)调试KR1处KR1位置。
① 调节行程开关 运行尾板，使板面处于车厢底面水平位置，调节压板上的螺钉，使行程开关 于断开状态再反复复查几次无误后，固定调节螺钉的伸长位置，反复复查几次无误后，固定。
