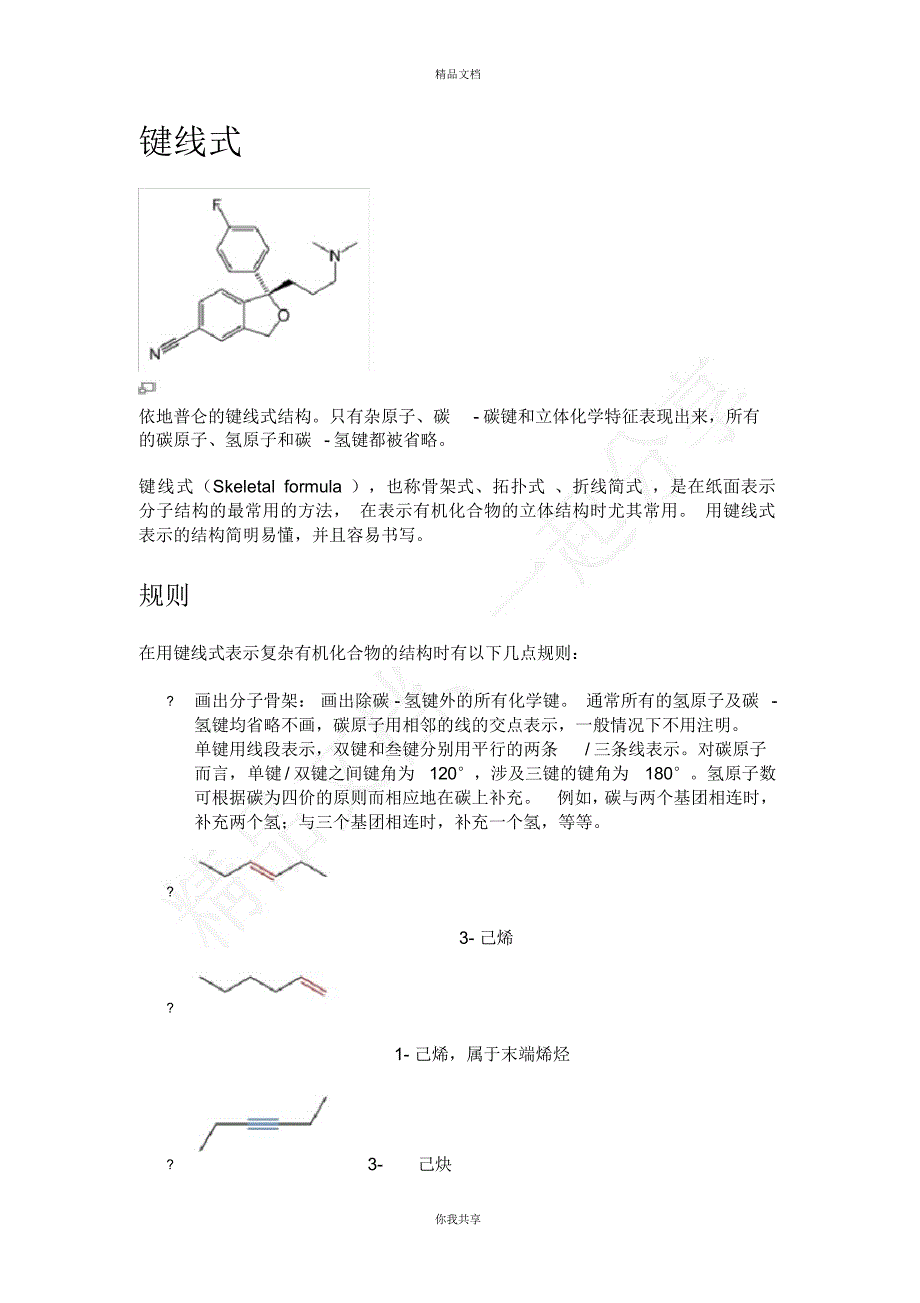

精品文档键线式依地普仑的键线式结构只有杂原子、碳 - 碳键和立体化学特征表现出来，所有的碳原子、氢原子和碳 - 氢键都被省略键线式（Skeletal formula ），也称骨架式、拓扑式 、折线简式 ，是在纸面表示分子结构的最常用的方法， 在表示有机化合物的立体结构时尤其常用 用键线式表示的结构简明易懂，并且容易书写规则在用键线式表示复杂有机化合物的结构时有以下几点规则：? 画出分子骨架： 画出除碳 - 氢键外的所有化学键 通常所有的氢原子及碳 - 氢键均省略不画，碳原子用相邻的线的交点表示，一般情况下不用注明 单键用线段表示，双键和叁键分别用平行的两条 / 三条线表示对碳原子而言，单键/ 双键之间键角为 120，涉及三键的键角为 180氢原子数可根据碳为四价的原则而相应地在碳上补充 例如，碳与两个基团相连时， 补充两个氢；与三个基团相连时，补充一个氢，等等3- 己烯?1- 己烯，属于末端烯烃? 3- 己炔你我共享?1- 己炔，属于末端炔烃乙醇的键线式结构 环形结构用相应边数的多边形来表示 苯的结构可用两种方法表示（右）左图更准确，但不适于表示多环芳香 化合物， 也不适用于解释机理； 右图虽然只是苯的共振结构之一， 但却是较常用的一种表示方法。
官能团需要标明 标明时可以缩写 （如-CN），也可以不缩写 （如-C≡N） 杂原子（非碳、氢原子）不得省略，并且其上连有的氢也一般不省略，见右图的乙醇结构 某些基团或原子通常以特定的字母代替， 常用的缩写见下， 使用较不常用的缩写时通常会特殊说明：o X：卤素原子o M：金属或碱金属原子o R：烷基、烃基或任何基团o Me：甲基o Et ：乙基o n-Pr ：正丙基o i -Pr ：异丙基o Bu：丁基o i -Bu：异丁基o s-Bu：仲丁基o t -Bu：叔丁基o Pn：戊基o Hx：己基o Hp：庚基o Cy：环己基o Ar：任何芳基o Bn：苄基o Bz：苯甲酰基o Ph：苯基o Tol ：甲苯基o Xy：二甲苯基o Ac：乙酰基（多用于有机化学）、乙酸根（多用于无机化学）、锕o Bs：对溴苯磺酰基o Ns：对硝基苯磺酰基o Tf ：三氟甲磺酰基o Ts：对甲苯磺酰基? 反应物属于对映异构体之一时，需要将其立体化学特征表现出来o 实线代表位于平面上的键o 楔形线表示向上伸出纸面，朝向观察者的键o 虚线代表向下伸出纸面，远离观察者的键o 波形线代表键可以处于上述两种位置之一， 即分子为外消旋混合物或键的立体特征不明。
氢键用虚线表示2- 氯-2- 氟己烷?2- 氯-2- 氟己烷的立体化学键线式?2- 氯-2- 氟己烷的其它可能形式?苯丙胺的键线式 , 显示了其外消旋性质枯藤老树昏鸦，小桥流水人家，古道西风瘦马夕阳西下，断肠人在天涯。
