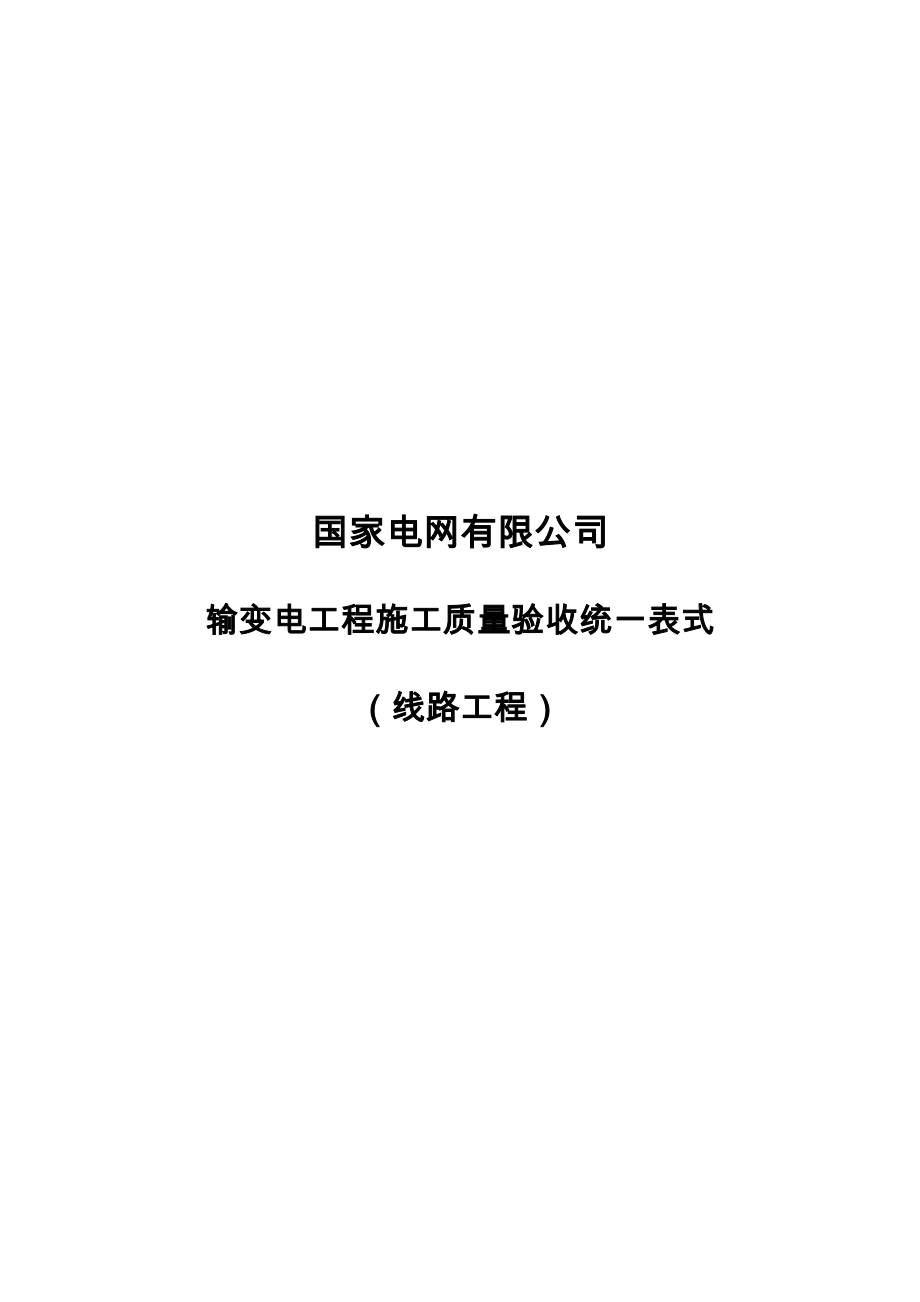

国家电网有限公司输变电工程施工质量验收统一表式（线路工程）二〇二〇年八月 编制说明为进一步规范线路工程质量验收工作，依据现行规程规范、国家电网有限公司工程质量管理制度、质量通病防治和标准工艺相关要求编制《国家电网有限公司输变电工程施工质量验收统一表式（线路工程）》本表式共分10部分，主要内容包括：适用范围、编制依据、总则、质量验收范围表、土石方工程、基础工程、杆塔工程、架线工程、接地工程、线路防护设施等本表式主要有以下特点：1.适用于110kV~1000kV架空输电线路工程，110kV以下工程可参照使用2.在架空输电线路工程质量验收中首次提出检验批的概念，使线路工程的质量验收与专业工序相匹配3.架空输电线路工程划分为土石方工程、基础工程、接地工程、杆塔工程、架线工程和线路防护设施等六个分部工程新增锚筋基础施工、防腐蚀施工、光缆测试等分项工程，新增自立式铁塔紧固件安装、OPGW光缆安装、ADSS光缆安装等检验批4.记录表式包括48份检验批质量验收记录和15份原始记录表式5.本表式的质量标准中，强制性条文用☆标注，标准工艺用△标注，质量通病防治要求用○标注本表式主编单位：国网浙江省电力有限公司、浙江电力建设工程咨询有限公司、国网金华供电公司、温州电力建设有限公司、国网嘉兴供电公司、浙江省送变电工程公司、国网衢州供电公司、国网湖州供电公司本表式主要起草人员：叶柏金、屠月海、叶国平、魏鹏、刘卉、葛慧聪、王键宾、庄为栋、吕小波、郭枫、王盟、柳庆东、张瑞、金伟文目 录第一部分 适用范围 1第二部分 规范性引用文件 1第三部分 总则 2第四部分 工程质量验收范围划分 18第五部分 土石方工程 22第一节 检验批质量验收表式 22表5.1.1 线路复测检验批质量验收记录表 22表5.1.2 普通基础分坑及开挖检验批质量验收记录表 24表5.1.3 拉线塔基础分坑及开挖检验批质量验收记录表 26表5.1.4 原状土基础分坑及开挖检验批质量验收记录表 28表5.1.5 施工基面、电气开方检验批质量验收记录表 30表5.1.6 土方回填工程检验批质量验收记录表 32第二节 原始记录表式 33表5.2.1 定位复测记录表 33表5.2.2 交跨复测记录表 34第六部分 基础工程 35第一节 检验批质量验收表式 35表6.1.1 现浇混凝土垫层检验批质量验收记录表 35表6.1.2 现浇混凝土模板及钢筋检验批质量验收记录表 37表6.1.3 现浇混凝土施工检验批质量验收记录表 40表6.1.4 现浇混凝土基础外观及尺寸偏差检验批质量验收记录表 42表6.1.5 混凝土灌注桩成孔检验批质量验收记录表 44表6.1.6 混凝土灌注桩钢筋笼检验批质量验收记录表 47表6.1.7 灌注桩混凝土施工检验批质量验收记录表 49表6.1.8 混凝土灌注桩成桩检验批质量验收记录表 51表6.1.9 先张法预应力管桩施工检验批质量验收记录表 54表6.1.10 成品钢桩检验批质量验收记录表 57表6.1.11 钢桩施工检验批质量验收记录表 59表6.1.12 基础锚筋孔打孔及锚筋加工检验批质量验收记录表 61表6.1.13 基础锚筋安装及混凝土灌注检验批质量验收记录表 63表6.1.14 拉线塔基础（含拉线基础）外观及尺寸偏差检验批质量验收记录表 65表6.1.15 预制基础制作检验批质量验收记录表 67表6.1.16 预制基础安装检验批质量验收记录表 69表6.1.17 混凝土杆预制基础（三盘）安装检验批质量验收记录表 71表6.1.18 基础防腐检验批质量验收记录表 73第二节 原始记录表式 75表6.2.1 地基验槽验收记录 75表6.2.2 钻孔灌注桩钻孔施工记录表 76表6.2.3 钻孔灌注桩水下混凝土灌注记录表 77表6.2.4 混凝土开盘鉴定施工记录 78表6.2.5 钢筋电弧焊施工检查记录表 79表6.2.6 钢筋机械连接施工检查记录表 81表6.2.7 大体积混凝土测温、养护记录表 83表6.2.8 冬期施工混凝土搅拌测温记录 84表6.2.9 冬期施工混凝土工程养护测温记录 85第七部分 接地工程 86第一节 检验批质量验收表式 86表7.1.1 接地开挖、接地体安装检验批质量验收表 86表7.1.2 接地引下线安装、接地沟回填检验批质量验收表 88第二节 原始记录表式 90表7.2.1 接地工程施工记录表 90第八部分 杆塔工程 92第一节 检验批质量验收表式 92表8.1.1 自立式铁塔组立检验批质量验收记录表 92表8.1.2 自立式铁塔紧固件安装检验批质量验收记录表 94表8.1.3 拉线铁塔组立检验批质量验收记录表 96表8.1.4 拉线铁塔紧固件安装检验批质量验收记录表 98表8.1.5 钢管杆组立检验批质量验收记录表 100表8.1.6 钢管杆紧固件安装检验批质量验收记录表 102表8.1.7 混凝土电杆组立检验批质量验收记录表 104表8.1.8 混凝土电杆紧固件安装检验批质量验收记录表 106第九部分 架线工程 108第一节 检验批质量验收表 108表9.1.1 导线、地线（OPGW）展放与连接检检验批质量验收记录表 108表9.1.2 导线、地线接续管施工检验批质量验收记录表 110表9.1.3 导线、地线耐张管施工检验批质量验收记录表 112表9.1.4 导线、地线（OPGW）紧线检验批质量验收记录表 114表9.1.5 直线塔附件安装检验批质量验收记录表 116表9.1.6 耐张塔附件安装检验批质量验收记录表 118表9.1.7 OPGW光缆安装检验批质量验收记录表 120表9.1.8 ADSS光缆安装检验批质量验收记录表 122表9.1.9 光缆接头衰耗测试检验批质量验收记录 124表9.1.10 光缆纤芯衰耗测试检验批质量验收记录 125第二节 原始记录表式 126表9.2.1 风偏及对地开方距离记录表 126表9.2.2 交叉跨越记录表 128表9.2.3 光缆现场开盘测试记录表 130第十部分 线路防护设施 131第一节 检验批质量验收表式 131表10.1.1 石砌体护坡、挡墙、防洪堤砌筑检验批质量验收记录表 131表10.1.2 保护帽混凝土外观及尺寸偏差检验批质量验收记录表 133表10.1.3 排水沟施工检验批质量验收记录表 135表10.1.4 线路防护设施检验批质量验收记录表 137第一部分 适用范围本表式规定了架空输电线路工程的施工质量检查和验收。
本表式适用于110kV～1000kV架空输电线路工程施工质量检查和验收110kV以下架空输电线路工程的施工质量检查和验收，可参照执行第二部分 规范性引用文件下列文件对于本文件的应用是必不可少的凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB 175 通用硅酸盐水泥 GB 1499 钢筋混凝土用钢GB 8076 混凝土外加剂 GB 50010 混凝土结构设计规范 GB 50119 混凝土外加剂应用技术规范GB 50164 混凝土质量控制标准GB 50169 电气装置安装工程接地装置施工及验收规范GB 50203 砌体结构工程施工质量验收规范GB 50204 混凝土结构工程施工质量验收规范 GB 50233 110～750KV架空输电线路施工及验收规范 GB/T 1596用于水泥和混凝土中的粉煤灰GB/T 14902 预拌混凝土DL/T 5168 110kV～750kV架空输电线路施工质量检验及评定规程 DG/T J08-202 钻孔灌注桩施工规程JGJ 18 钢筋焊接及验收规程JGJ 52 普通混凝土用砂、石质量及检验方法标准JGJ 55 普通混凝土配合比设计规程JGJ 63 混凝土用水标准JGJ 94 建筑桩基技术规范JGJ 106 建筑基桩检测技术规范JGJ 107 钢筋机械连接技术规程JGJ 190 建筑工程检测试验技术管理规范JGJ/T 10 混凝土泵送施工技术规程Q/GDW 225 800KV架空送电线路施工及验收规范Q/GDW 1226 800KV架空送电线路施工质量检验及评定规程Q/GDW 262 800kV架空输电线路铁塔组立施工工艺导则Q/GDW 1153 1000kV架空输电线路施工及验收规范 Q/GDW 10163 1000kV架空输电线路施工质量检验及评定规程 Q/GDW 10248 输变电工程建设标准强制性条文实施管理规程Q/GDW 11331 输电线路岩石锚筋基础施工工艺导则国家电网公司输变电工程工艺标准库（2016年版）国家电网基建〔2018〕387号 国家电网公司关于印发《输电线路工程地脚螺栓全过程管控办法》（试行）第三部分 总则3.0.1 为了规范和统一架空输电线路工程的施工质量检查和验收，加强架空输电线路工程建设质量管理与控制，保证工程质量，制定本表式。
3.0.2 本表式依据现行国家有关工程质量的法律、法规、管理标准、技术标准及电力行业有关标准编制本表式中引用国家标准和相关标准中的强制性条文，以符号☆标注；引用质量通病防治条款，以符号○标注；引用工艺标准库条款，以符号△标注3.0.3 本表式规定了架空输电线路工程的施工质量检查和验收；架空输电线路工程的施工质量检查和验收除应执行本标准的规定外，还必须符合现行国家有关强制性标准的规定3.0.4 工程施工质量检查和验收均应在施工单位自行检查和验收的基础上进行；隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收，并应形成验收文件，勘察、设计单位必须参加地基验槽隐蔽工程验收；涉及结构安全的试块、试件以及有关材料，应按规定进行见证取样检测；对于涉及结构安全和使用功能的重要分部工程应进行抽样检测3.0.5 参加工程施工质量验收的各方人员及见证取样人员应具备规定的资格；承担工程试验、检测的试验室及承担有关结构安全和功能试验、检测的单位应具有相应资质3.0.6 架空输电线路工程质量验收划分为单位工程、分部工程、分项工程和检验批3.0.7 检验批是按同一生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体；可根据施工及质量控制和专业验收需要按基、施工段等进行划分。
检验批的质量应按主控项目和一般项目验收，主控项目为工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目，除主控项目以外的检验项目为一般项目检验批合格质量应符合下列规定：a） 主控项目的质量经抽样检验合格b） 一般项目的质量经抽样检验合格；其中允许有偏差的项目，除有特殊要求外，每项均应有80%及以上的检查点符合要求，其余的检查点不能有严重缺陷c） 具有完整的施工操作依据、质量检查记录3.0.8 分项工程应按主要工种、材料、施工工艺、设备类别等进行划分，可由一个或若干检验批组成分项工程质量验收合格应符合下列规定：a） 分项工程所含的检验批均应符合合格质量的规定b） 分。
