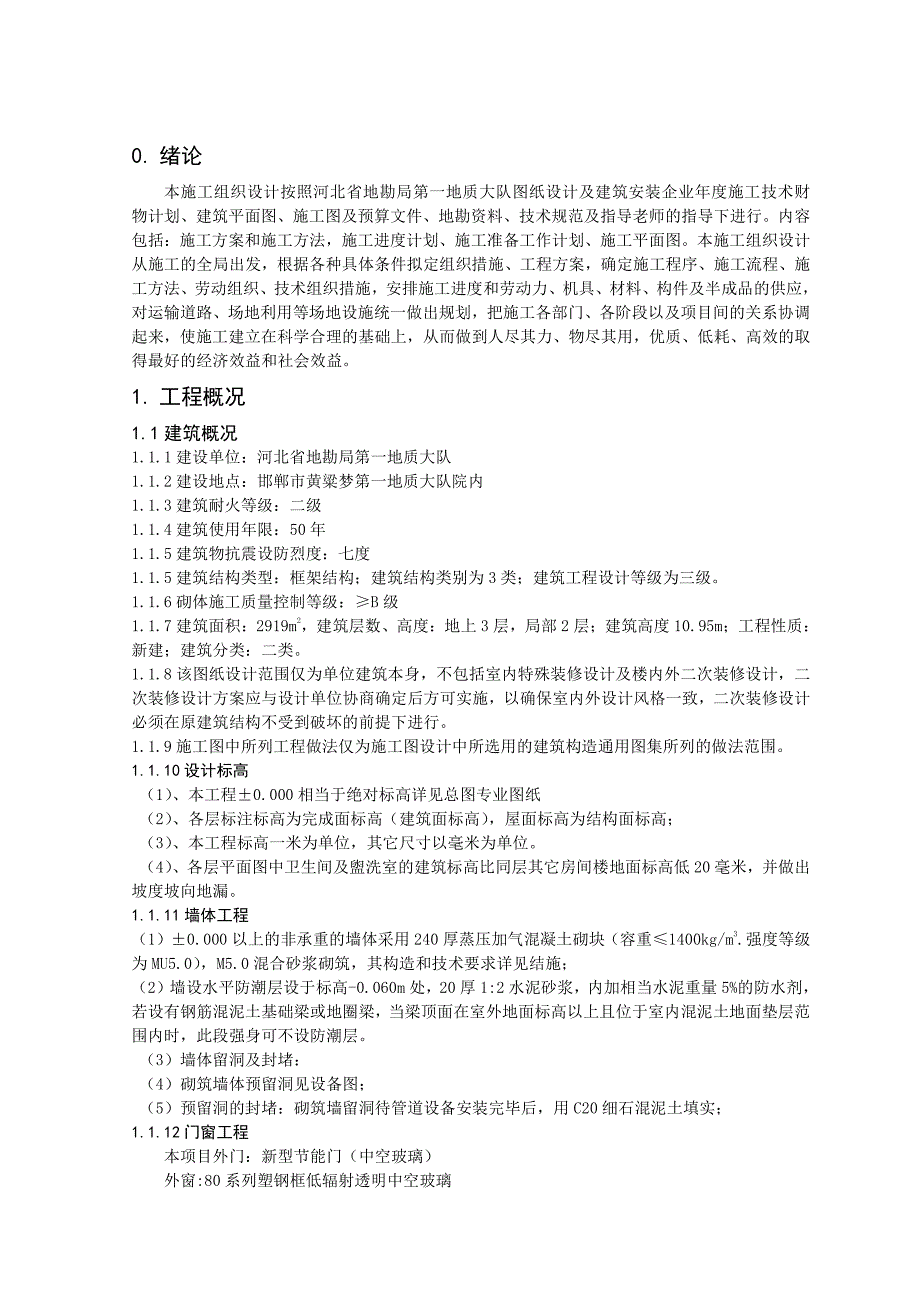

0. 绪论本施工组织设计按照河北省地勘局第一地质大队图纸设计及建筑安装企业年度施工技术财 物计划、建筑平面图、施工图及预算文件、地勘资料、技术规范及指导老师的指导下进行内容 包括：施工方案和施工方法，施工进度计划、施工准备工作计划、施工平面图本施工组织设计 从施工的全局出发，根据各种具体条件拟定组织措施、工程方案，确定施工程序、施工流程、施 工方法、劳动组织、技术组织措施，安排施工进度和劳动力、机具、材料、构件及半成品的供应， 对运输道路、场地利用等场地设施统一做出规划，把施工各部门、各阶段以及项目间的关系协调 起来，使施工建立在科学合理的基础上，从而做到人尽其力、物尽其用，优质、低耗、高效的取 得最好的经济效益和社会效益1. 工程概况1.1 建筑概况 1.1.1 建设单位：河北省地勘局第一地质大队 1.1.2 建设地点：邯郸市黄粱梦第一地质大队院内 1.1.3 建筑耐火等级：二级 1.1.4 建筑使用年限：50 年 1.1.5 建筑物抗震设防烈度：七度 1.1.5 建筑结构类型：框架结构；建筑结构类别为 3 类；建筑工程设计等级为三级 1.1.6 砌体施工质量控制等级：≥B 级 1.1.7 建筑面积：2919m2，建筑层数、高度：地上 3 层，局部 2 层；建筑高度 10.95m；工程性质：新建；建筑分类：二类。
1.1.8 该图纸设计范围仅为单位建筑本身，不包括室内特殊装修设计及楼内外二次装修设计，二 次装修设计方案应与设计单位协商确定后方可实施，以确保室内外设计风格一致，二次装修设计 必须在原建筑结构不受到破坏的前提下进行 1.1.9 施工图中所列工程做法仅为施工图设计中所选用的建筑构造通用图集所列的做法范围 1.1.10 设计标高 （1） 、本工程±0.000 相当于绝对标高详见总图专业图纸 （2） 、各层标注标高为完成面标高（建筑面标高） ，屋面标高为结构面标高； （3） 、本工程标高一米为单位，其它尺寸以毫米为单位 （4） 、各层平面图中卫生间及盥洗室的建筑标高比同层其它房间楼地面标高低 20 毫米，并做出 坡度坡向地漏 1.1.11 墙体工程 （1）±0.000 以上的非承重的墙体采用 240 厚蒸压加气混凝土砌块（容重≤1400kg/m3.强度等级为 MU5.0） ，M5.0 混合砂浆砌筑，其构造和技术要求详见结施； （2）墙设水平防潮层设于标高-0.060m 处，20 厚 1:2 水泥砂浆，内加相当水泥重量 5%的防水剂， 若设有钢筋混泥土基础梁或地圈梁，当梁顶面在室外地面标高以上且位于室内混泥土地面垫层范 围内时，此段强身可不设防潮层。
（3）墙体留洞及封堵： （4）砌筑墙体预留洞见设备图； （5）预留洞的封堵：砌筑墙留洞待管道设备安装完毕后，用 C20 细石混泥土填实； 1.1.12 门窗工程 本项目外门：新型节能门（中空玻璃） 外窗:80 系列塑钢框低辐射透明中空玻璃外门窗的气密性等级不应低于 4 级 1.2 结构概况 1.2.1 设计依据 （1） 《建筑抗震设计规范》GB50011-2001 （2） 《建筑结构载荷规范》 （2006 年版）GB50009-2001 （3） 《建筑地基基础设计规范》GB50007-2002 （4） 《混凝土结构设计规范》GB50010-2002 （5） 《砌体结构设计规范》GB50003-2001 （6） 《建筑地基处理技术规范》JGJ79-2002 （7） 《膨胀土地区建筑技术规范》GBJ112-87 （8）国家及该地区现行的其他规范、设计条例 （9）邯郸市北华建筑设计有限公司提供《岩土工程勘察报告》 1.2.2 自然条件 基本风压 w0=0.3kN/M2.基本雪压 S 0=0.35 kN/M21.2.3 材料选用及要求： 1、钢筋：（1）本工程所用钢筋采用 HPB235（φ） 、HRB335 级（Ф） ，钢筋的强度标准值应具有不小于 95% 的保证率，钢筋应符合国家标准。
预埋件所用钢材及型钢为 Q235-B，施工前须先除锈，除锈等级 为 St2,外露部分需涂氯磺化聚乙烯底漆两道， 氯磺化聚乙烯中间漆一道，氯磺化聚乙烯面漆两道， 油漆总厚度为 150µm，焊条采用 E43XX（φ） ，.预埋件锚筋严禁采用冷加工钢筋 2、混凝土 （1）基础采用 C30 混凝土，垫层采用 100mm 厚 C10 素混凝土圈梁及构造柱混凝土强度等级 为 C25 （2）梁、板、柱采用混凝土强度等级均为 C30. （3）第二次浇注混凝土之前，必须凿除接头处松散混凝土，清洗干净后浇注，施工后应加强 养护，防止裂开 3、砌体： （施工质量控制等级：B 级） (1)砌体强度等级：MU5.0 蒸压加气混凝土砌块 ▽±0.000 以下为 M50.水泥沙浆，▽±0.000 以上为 M5.0 混合砂浆 ▽±0.000 以下为 MU10 混凝土实心砖，▽±0.000 以上为蒸压加气混凝土砌块 4、纵向受力钢筋的混凝土保护层厚度（钢筋外边缘至混凝土表面的距离）不应小于钢筋的公称 直径，且符合下表：环境类别板、墙、壳、密柱梁柱层数二层、三层设计使用年限50 年抗震设防分类丙类结构总高度9.900场地类别二类抗震设防烈度7 度结构形式框架基础形式独基地震基本加速度0.15g结构安全等级二级地基基础设计等级丙级设计地震分组第一组砌体施工质量控 制等级B框架抗震等级三级地面粗糙度B≦C20C25~C45≧C50≦C20C25~C45≧C50≦C20C25~C45≧C50一201515302525303030二a—2020—3030—3030b—2520—3530—3530注： （a）基础中纵向受力钢筋的混凝土保护层厚度不应小于 40mm，当无垫层时不应小于 70mm. （b） 板、 墙、 壳中分布钢筋的保护层厚度不应小于上表中相应数值减 10mm， 且不应小于 10mm,， 梁、柱中箍筋和构造钢筋的保护层厚度不应小于 15mm 本工程上部结构钢筋混凝土保护层厚度柱为 30mm，梁为 25mm,板为 15mm. 1.2.4 钢筋的接头 （1） 纵向受拉钢筋绑扎搭接接头长度 h： 当同一连接区段搭接接头面积百分率≦25%时， h=1.2La; 当同一连接区段搭接接头面积百分率>25%且≦50%，h=1.4La，在任何情况下，受拉钢筋绑扎搭接 长度均不应小于 300mm。
（2）钢筋接头应采用机械连接或焊接接头 （3）纵向钢筋的绑扎搭接接头应相互错开，钢筋绑扎搭接接头连接区段的长度为 1.3 倍搭接 长度，取 1.3La 凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段，位于同 一连接区段内的受拉钢筋搭接接头面积百分率：对梁、板、墙类构件不应大于 25%，对柱类构件 不应大于 50% （4）在纵向受力钢筋搭接接头范围内箍筋直径不应小于搭接钢筋较大直径的 0.25 倍箍筋间 距不应大于搭接钢筋较小直径的 5 倍且不应大于 100mm （5）纵向受力钢筋机械连接或焊接接头应相互错开，接头连接区段内的长度为 25d（为纵向受 力钢筋的较大直径） ，凡接头中点位于该连接区段长度内的连接接头均属于一连接区段，位于同 一连接区段的钢筋连接接头面积百分≦50%，受力筋焊接接头可采用电弧绑条焊，电弧搭接和闪 光对焊，机械连接的接头性能应符合《钢筋机械连接通用技术规程》JGJ107-2003 的 A 级接头性 能 （6）钢筋接头位置：梁上皮筋在跨中 1/3 范围，下皮筋在支座 1/3 范围，单跨筒支梁下部钢 筋及连续梁的端支座不允许存在接头 1.2.5 钢筋砼现浇板 （1）双向板板底钢筋短向筋在下排，长向筋在上排。
（2）板块长边与短边尺寸之比大于 3 的板块定义为单向板，反之为双向板 （3）除图中标注外，板中分布钢筋用于屋面时为φ8@200. （4）板底筋锚入支座（梁或墙）伸至支座中心线且不小于 5d （5）现浇板上留洞≦300 时，钢筋不截断，绕过洞边配置；留洞300 和≦1000 时，洞口加固 详《04G101-4》 （6）露天部分的板，板表面未布置负筋处增设φ6@100 抗裂筋，与各向负筋搭接长度按 《04G101-4》取用且不小于 300. （7）现浇板上留洞详图及相关构造详《04G101-4》 （8）上下水管道及设备孔洞均需按各专业施工图所示位置及大小预留，不得后凿 （9） 开间大于 4M 的板上部设温度收缩钢筋， 区间为两侧扣筋水平净距+2X250， 规格为φ6@200. 1.3 施工特点（1）工程毗邻 107 国道，施工场地较狭窄2）本工程为框架结构，其结构和施工机具要有足够的刚度和稳定性3）地基承载力好，其土质为Ⅱ类1.4 施工条件（1）合同施工工期为 118 天，其开工日期为 5 月 1 日，竣工日期为 8 月 27 日2）根据本公司经济、技术、资金等实力和该工程的建设要求，人员、物质、设备均能满足施工需要，可随时进场施工。
3）该工程项目开工所需的各项许可证及相关文件准备齐全4）“三通一平”条件具备5）所需建筑材料及主要施工机械设备等均能满足施工要求2. 编制依据、原则和目标2.1 编制依据2.1.1 综合办公楼工程的施工图2.1.2 国家现行技术规范和技术标准《基础与基础工程施工质量验收规范》 （GB50202-2001）《地下防水工程质量验收规范》 （GB50208-2002）《混凝土结构工程施工质量验收规范》 （GB50204-2002）《建筑装饰装修工程施工质量验收规范》 （GB50210-2002）《屋面工程施工质量验收规范》 （GB50207-2002）《建筑电气工程施工质量验收规范》 （GB50303-2002）《建筑给排水及采暖工程施工质量验收规范》 （GB50242-2002）《建筑工程施工质量验收统一标准》 （GB50300-2001）2.1.3 公司有关质量管理、安全管理、文明施工管理制度 2.2 编制原则2.2.1 严格遵守现行的技术规范、施工规程和质量评定与验收标准2.2.2 坚持技术先进性、科学合理性、经济适用性与实事求是相结合3. 施工组织机构3.1 施工内容施工图以内的土建、水、暖、电器安装工程。
3.2 施工程序本工程采取以主体结构为先导,其它各分部分项工程适时施工的原则，主体结构柱、梁浇筑时，穿插墙体砌筑，要求在主体结构完工后，开始外墙粗装修3.3、施工调度为了保证工程施工的顺利进行和按时达到目标，及时解决施工生产中出现的问题，迅速而准确的传达项目经理决策，必须建立以项目经理为核心的调度体系，及时反馈上级职能部门、业主意见及施工中出现的问题，以便及时贯彻落实下去，调度体系运转情况如下：(1)组成以项目经理为核心的调度体系，各专业管理人员都是这一体系的一个成员2)定期按时召开有业主、设计单位及监理单位的协调会，解决施工中出现的问题3)每星期召开各专业管理人员会议，了解整个项目的进度、成本、计划、质量安全、文明施工执行情况，必要时调度延伸至作业班组长4)协调好各专业工长的工作组织好分部分项工程的施工衔接，合理穿插流水作业，保证合同工期5)监督检查施工计划和工程合同的执行情况，使人力、物力、财力定期按比例投入本工程，并使其保持最佳调节状态，保证施工生产正常进行4. 施工部署4.1 施工流程基础工程、 主体与砌筑工程、 屋面工程、 室外装饰工程、 室内装饰工程 、零星工程4.2 主要项目施工方法及技术措施主要项目施工方法及技术措施4.2.1 土方工程（1）挖土前复核建筑物位置的标准轴线桩、水平桩及灰线尺寸。
2）开挖方法采用 1 台反铲挖掘机开挖；挖土顺序按照从东向西依次开挖；运土方法采用自卸式翻斗车进行排土，堆土弃土位置卸至甲方指定地点3）根据地质资料和地下水位对基坑开挖的影响，排水或降水拟采用明沟排水方案基坑开挖后四周用架管进行围护，以保证基坑作业顺利进行4）挖方的弃土或放土，应保证挖方边坡的稳定与排水，当土质良好时，应距槽沟边缘 。
