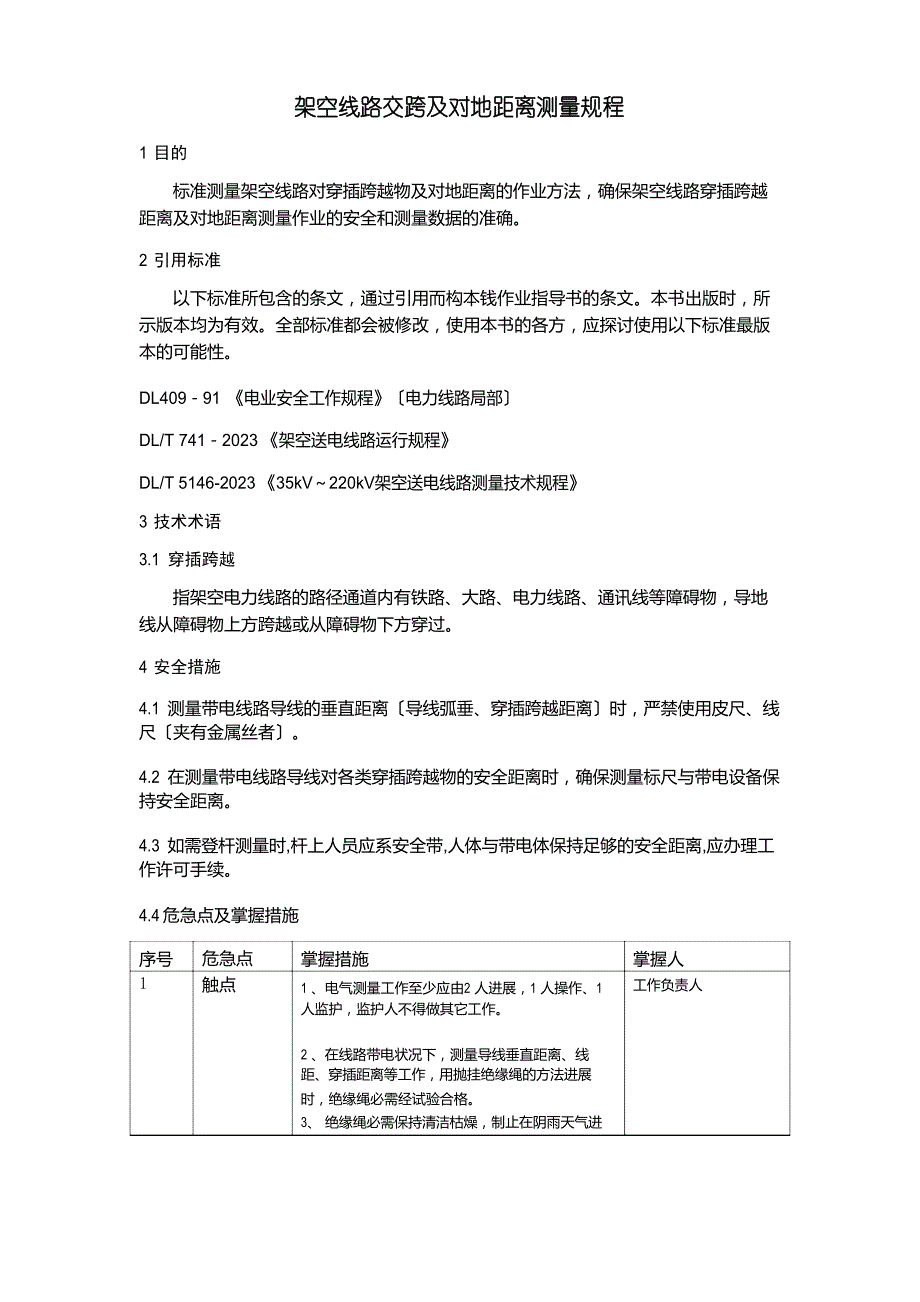

架空线路交跨及对地距离测量规程1 目的标准测量架空线路对穿插跨越物及对地距离的作业方法，确保架空线路穿插跨越距离及对地距离测量作业的安全和测量数据的准确2 引用标准以下标准所包含的条文，通过引用而构本钱作业指导书的条文本书出版时，所示版本均为有效全部标准都会被修改，使用本书的各方，应探讨使用以下标准最版本的可能性DL409－91 《电业安全工作规程》〔电力线路局部〕DL/T 741－2023 《架空送电线路运行规程》DL/T 5146-2023 《35kV～220kV架空送电线路测量技术规程》3 技术术语3.1 穿插跨越指架空电力线路的路径通道内有铁路、大路、电力线路、通讯线等障碍物，导地线从障碍物上方跨越或从障碍物下方穿过4 安全措施4.1 测量带电线路导线的垂直距离〔导线弧垂、穿插跨越距离〕时，严禁使用皮尺、线尺〔夹有金属丝者〕4.2 在测量带电线路导线对各类穿插跨越物的安全距离时，确保测量标尺与带电设备保持安全距离4.3 如需登杆测量时,杆上人员应系安全带,人体与带电体保持足够的安全距离,应办理工作许可手续4.4 危急点及掌握措施序号1危急点触点掌握措施1 、电气测量工作至少应由2 人进展，1 人操作、1 人监护，监护人不得做其它工作。
掌握人工作负责人2 、路带电状况下，测量导线垂直距离、线距、穿插距离等工作，用抛挂绝缘绳的方法进展时，绝缘绳必需经试验合格3、 绝缘绳必需保持清洁枯燥，制止在阴雨天气进行测量4 、严禁使用皮尺、钢卷尺等非绝缘器具测量带电线路各种距离5 利用仪器测量时，塔尺与带电体必需保持安全距离，1 人持塔尺，1 人监护2 物体打击 1 利用绝缘绳地面抛挂测量时，应检查重锤是否绑好2 抛重锤时应有专人监护，防止重锤打碎绝缘子或落下打伤工作人员5 作业预备持塔尺人员和监护人员工作负责人5.1 人员预备测工1 名，要求能娴熟把握经纬仪；杆上作业人员1名；关心测工2 名，记录数据及立标尺等5.2 机具预备依据工作现场实际状况确定作业方法，预备相应的工具5.2.1 承受直接测量法，预备测绳〔绝缘〕一条，登杆工具一副，个人安全工具,尺子一把或测高仪一台5.2.2 承受间接测量法，预备经纬仪一台及塔尺、钢尺各一把6 作业周期架设线路投入运行一年后测量一次，以后依据线路巡察状况安排和线路运行通道环境的变化进展检测7 作业流程承受任务人员预备相关线路资料预备，工具、经纬仪等预备现场作业结果计算及换算，是否符合标准否 会同线路运行、检修部门制定整改措施提交穿插跨越距离检测记录催促整改8 作业工程、工艺要求及质量标准8.1 作业工程8.1.1 直接测量法检查导线对地及穿插跨越物的距离，可以承受比较直观的直接测量法，用测绳〔或绝缘绳〕抛挂在导线上直接测量出导线对地或穿插跨越物的距离，也可承受测高仪直接测读出导线对地或穿插跨越物的距离。
8.1.2 间接测量法间接测量法即承受经纬仪测量导线对穿插跨越物的距离的方法a 间接测量法作业方法步骤图 1 导线垂距测量示意图111 2导线跨越穿插跨越物〔房屋〕如图1 所示，图中P为导线距离跨越物〔房屋〕最近点N 在穿插跨越物上的垂直投影点，在穿插跨越处四周适当地点M处安置经纬仪，MP之间的距离约为导线对地距离的2～3 倍,要因地制宜，将经纬仪安置调整好后指挥塔尺立在穿插跨越点P处，测读出经纬仪上、下丝之间的尺间隔S及垂直角α ，并登记经纬仪中丝读数v ，转动经纬仪镜筒使中丝与导线N 点相切，测读出垂直角α ，量出经纬仪仪器高i承受以下公式计算出M、P 之间的水平距离D 及M、P 之间的高差h 和跨越物与1 2M 之间的高差h2，导线距离跨越物最近点N 与P点间的垂直距离H〔即穿插跨越距离〕 即是h 、h 两者之差D＝KScos2α1 (式1)由：h＝Dtanα +i-v h ＝Dtanα +i1 1 1 2 22 1可得：H＝h －h2 1 1即：H＝D〔tanα -tanα 〕+ V 〔式2〕 式中： K－经纬仪视距乘常数，一般K＝100；b 将H换算到导线消灭最大弧垂状况下的距离检查穿插跨越距离，为保证导线在任何状况下对穿插跨越物的安全，应将观测计算出的距离H 换算到导线消灭最大弧垂fmax时的距离Hmin，其换算公式是：Hmin＝H-Δfx 〔式3〕式中：H-观测条件下的跨越距离，单位m。
Δfx -跨越点X 处导线弧垂由观测条件换算到最大弧垂时的增量，单位mHmin-穿插跨越间的最小距离，单位m增量Δfx可用〔式4〕计算： Δfx＝4x〔1－X/l〕Δf /l 〔式4〕 式中：x-P点至最近杆塔的水平距离，单位ml-穿插跨越档档距，单位mΔf-跨越档档距中心的导线弧垂由观测条件换算到最大弧垂的增量，单位m而Δf的计算式为：Δf＝〔l/lD〕2ΔfD 〔式5〕式中：lD-代表档距，单位mΔfD-代表档距的弧垂由观测条件换算到最大弧垂的弧垂增量，单位m8.1.3 对地距离测量方法对地距离的测量方法包括，可用绝缘测绳、绝缘测高杆和经纬仪在工作生活中我们常常使用经纬仪进展测量，而经纬仪的测量方法是：(1) 在被测点或穿插点正下方立塔尺〔特别留意安全距离〕2) 路旁边或大穿插角的近似平分线上〔测交跨中〕架好仪器，读取视距 S，塔尺视线高 h，和垂直视线角 O，再转动望远镜使十字线切在欲测对地距离的导线上并读取垂直视线角 θ，再转动望远镜使十字线切在欲测对地距离的导线上并读取垂直视线角 θ 对地如系测量穿插限距，则先使望远镜十字线切在上导线上，读取垂直视线角 O1， 再把望远镜址字线切在下导线上，读取垂直视线角O2。
3) 依据测量结果，进展计算：1)经纬仪至被测点的水平距DD=100Scos2θ2)导线对地高度HH＝D〔tgθ 对地-tgθ〕+h08.2 工艺要求及质量标准8.2.1 导线与地面、建筑物、树木、道路、河流、管道、索道、及各种架空线路的距离， 应依据最高气温状况或覆冰无风状况求得的最大弧垂和最大风速状况或覆冰状况求得的最大风偏进展计算，计算上述距离，应计算导线初伸长的影响和设计施工的误差， 以及运行中某些因素引起的弧垂增大大跨越的导线弧垂应按实际能够到达的最高气温计算线路与铁路、高速大路、一级大路穿插时，最大弧垂应按导线温度为＋70℃ 计算8.2.2 导线与建筑物之间的垂直距离，在最大计算弧垂状况下，不应小于表1 所列数值表1 导线与建筑物之间的最小垂直距离线路电压kV垂直距离354.01105.02206.05009.08.2.3 导线在最大弧垂、最大风偏时与树木之间的安全距离不小于表2所列数据表2 导线在最大弧垂、最大风偏时与树木之间的安全距离线路电压kV最大垂弧时垂直距离m 最大风偏时净空距离m35～1104.03.52205004.54.07.07.08.2.4 架空线路与铁路、大路、电车道以及道路、河流、弱电线路、管道、索道及各种电力线路穿插或接近的根本要求，应符合附录A和附录B的要求。
8.5.5 跨越弱电线路或电力线路，如导线截面按允许载流量选择，还应校验最高允许温度时的穿插距离，其数值不得小于操作过电压间隙，且不得小于0.8m9 作业中可能消灭的主要特别现象及对策9.1 当三相导线的弧垂消灭不平衡时，应检测穿插跨越距离最小相导线的弧垂9.2 为避开测量读数误差，应测量两次取其平均值，使用经纬仪测量时应用正倒镜观测9.3 为测量导线准确，经纬仪应摆在所测导线点的垂直方向10 作业后的验收和交接穿插跨越检测完毕，作业人员应提交穿插跨越测量距离检测表，如不合格应另交一份检测记录表交检修部门处理。
