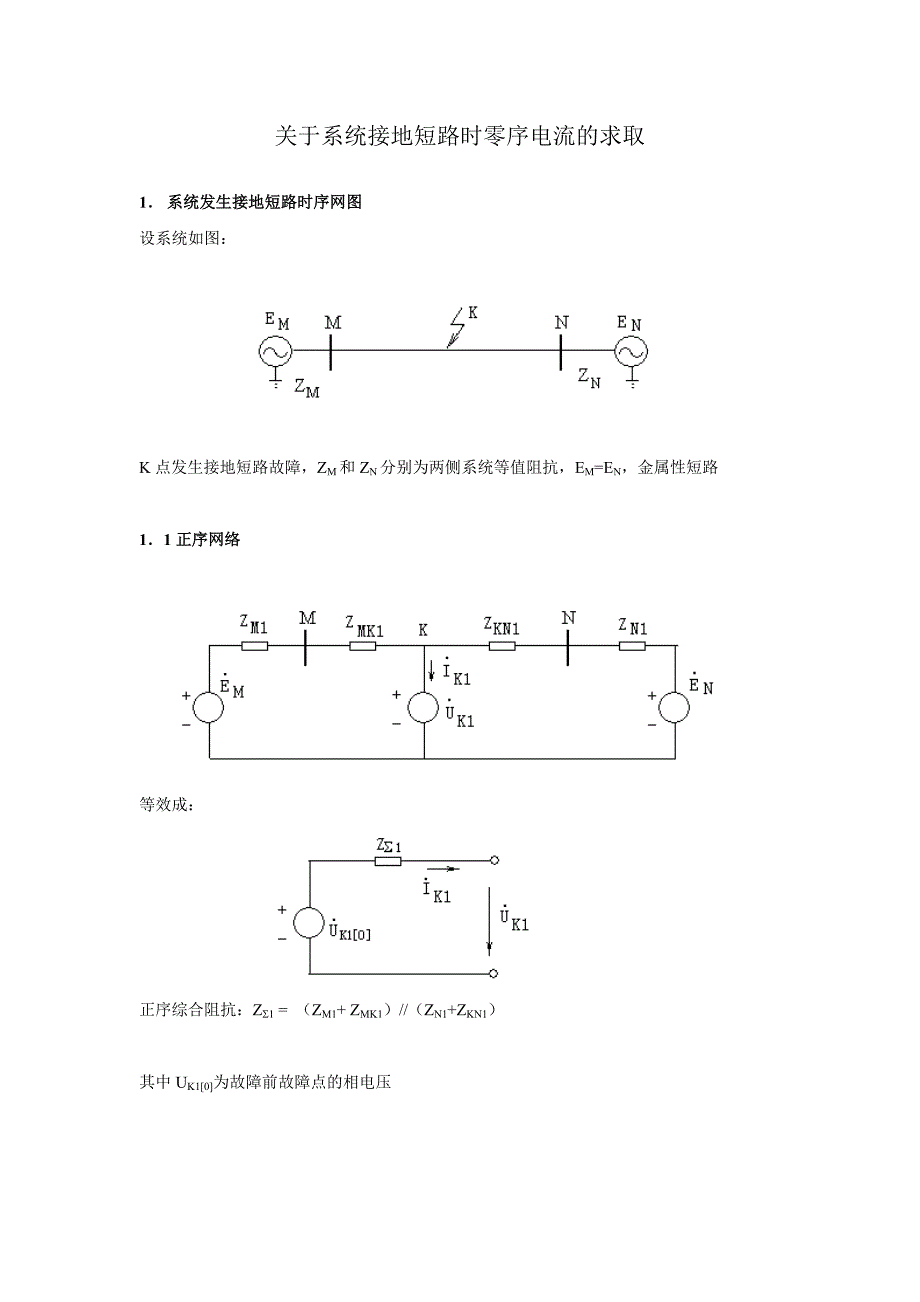

关于系统接地短路时零序电流的求取1． 系统发生接地短路时序网图设系统如图：K点发生接地短路故障，ZM和ZN分别为两侧系统等值阻抗，EM=EN，金属性短路1．1正序网络 等效成： 正序综合阻抗：ZS1 = （ZM1+ ZMK1）//（ZN1+ZKN1）其中UK1[0]为故障前故障点的相电压1．2负序网络 等效成： 负序综合阻抗：ZS2 = （ZM2+ ZMK2）//（ZN2+ZKN2）1．3零序网络 等效成：零序综合阻抗：ZS0 = （ZM0+ ZMK0）//（ZN0+ZKN0）2．单相接地短路时零序电流的求取（金属性短路）设K点A相接地短路，A相为特殊相，B、C两相无电流2．1 边界条件 =0， ==0由上边界条件和对称分量法得知：==0= 可见三序串联，得复合序网：2．2复合序网 2．3零序电流表达式=标幺值表达：I0* = ， 其中阻抗均为标幺值3．两相金属性接地短路设 BC相接地短路3．1边界条件=0， ==0用对称分量法得：=0，可见复合序网是三者并联3．2复合序网 3．3零序电流表达式正序电流：=，标幺值：IKA1*=零序电流：IKA0* = IKA1* .===当ZS1 = ZS2时 IKA0* =可见，当ZS0 > ZS1时，I(1.1)A0 < I(1)A0 。
3.4保护支路的零序电流IM0IM0 = IKA0· （分配）。
