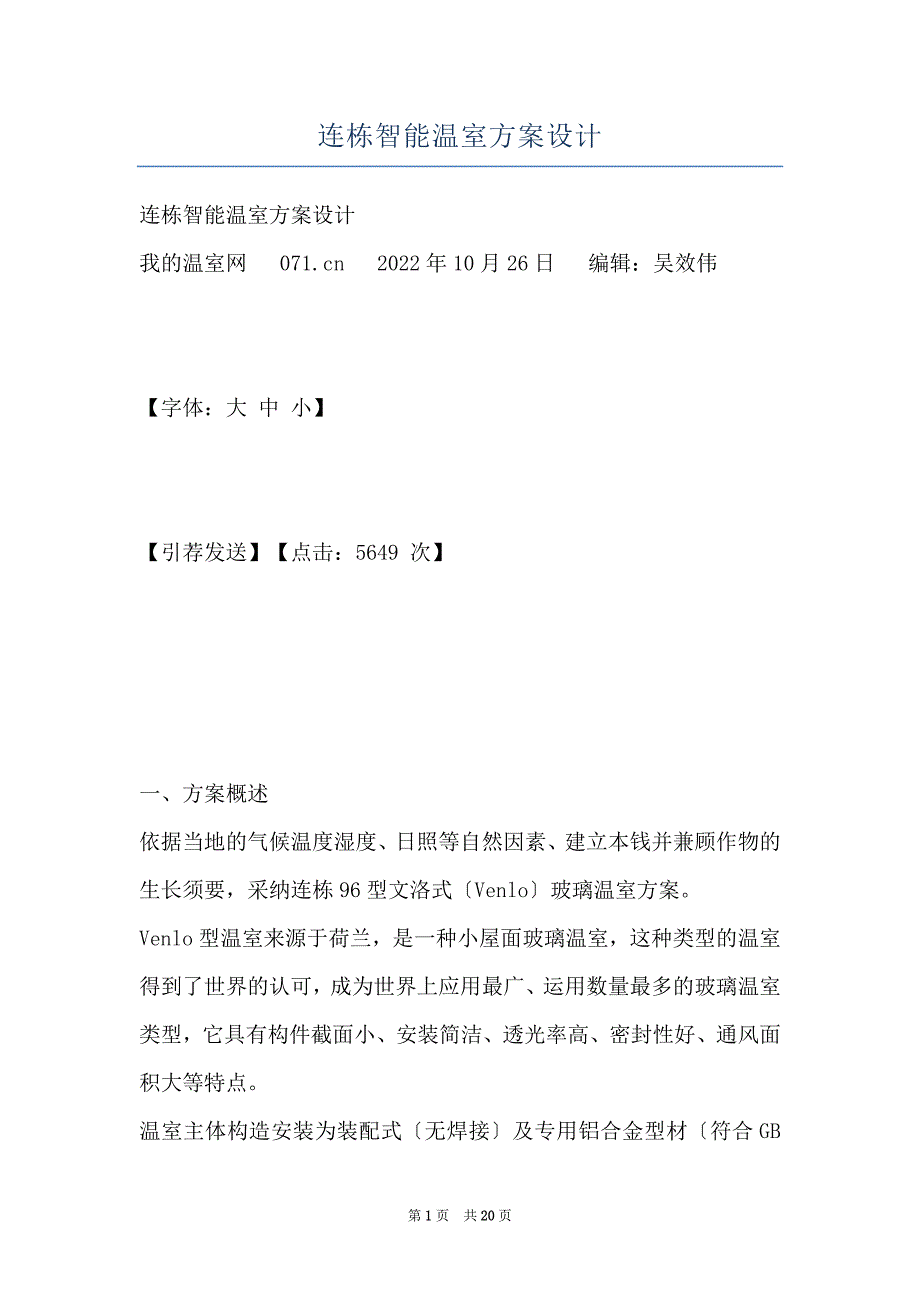

连栋智能温室方案设计 连栋智能温室方案设计我的温室网 2022年10月26日 编辑：吴效伟 【字体：大 中 小】 【引荐发送】【点击：5649 次】 一、方案概述依据当地的气候温度湿度、日照等自然因素、建立本钱并兼顾作物的生长须要，采纳连栋96型文洛式〔Venlo〕玻璃温室方案Venlo型温室来源于荷兰，是一种小屋面玻璃温室，这种类型的温室得到了世界的认可，成为世界上应用最广、运用数量最多的玻璃温室类型，它具有构件截面小、安装简洁、透光率高、密封性好、通风面积大等特点温室主体构造安装为装配式〔无焊接〕及专用铝合金型材〔符合GB 5237-2022〕，骨架及各种连接件均经热浸镀锌防腐蚀处理覆盖材料为浮法玻璃，透光率90%-92%，热传递效率3%，正常运用寿命≥15年，抗结露，适合于南方种植温室、展览温室和科研用温室另外温室还配置：外遮阳系统、内保温遮荫系统、喷灌系统、计算机限制系统、供水系统、补光/补气系统、降温/加温设备、配电系统、循环通风系统等 图样：二、主要技术参数1、连栋温室规格尺寸温室跨度 9.6m×4跨，采纳一跨三〔尖顶〕屋面；开间 4.0m，共10个开间，屋面倾斜角21°。
2、温室排列方式及面积〔1〕温室东西向排跨，屋脊走向为南北向(南北向排开间) 〔2〕连栋长：9.6m×4=38.4m 开间长：4m×10开间=40m 〔3〕总面积：38.4m×40m=1536m23、温室性能指标〔1〕抗风载荷：≤0.45KN/m2； 〔2〕抗雪载荷：≤0.30KN/m2； 〔3〕最大排雨量：110 mm/h； 〔4〕电参数：220V/380V，50Hz；〔5〕温室主体骨架寿命〔正常运用〕：≥15年4、其它主要参数〔1〕温室根底及室内地面根底钢筋混凝土构造，钢筋I、II级，混凝土C20根底埋深0.8m顶面标高0.5m，采纳两端排水，其余地面夯实铺地布，供应给水、排水系统排水管采纳PVC110〔2〕温室主体骨架温室主体物料采纳国产优质热镀锌碳素构造钢，温室钢柱和侧面梁截面尺寸为101×60×3mm、80×40×2.5mm、50×30×2mm的热镀锌矩形管，立柱底板采纳10mm厚的钢板桁架截面尺寸为50×50×2mm，天沟采纳2.5mm厚，冷弯热镀锌钢板用于排水温室钢材均按行业标准配备，骨架及各种连接件均经热浸镀锌防腐蚀处理〔3〕温室门为便利温室日常运用和操作管理，在温室东侧及隔断处设一套铝合金推拉门，在东门内设一缓冲间，防止开门时冷气进入，温室每个隔间设一扇铝合金门。
〔4〕覆盖材料温室四周及隔断全部采纳优质5mm＋6＋5mm厚平板浮法中空玻璃覆盖温室天棚采纳优质8mm厚中空板覆盖嵌镀专用铝合金型材，以三元乙丙密封胶条密封〔5〕外遮阳系统外遮阳系统能有效的将光线阻挡在温室外面，从而起到降温遮荫作用遮阳网通过减速机及齿轮齿条传动，由计算机自动限制系统限制开启与关闭外遮阳网为温岭市绿园网业有限公司定尺生产的温室专用遮阳网，其企业供应参数如下： 材铝箔、HDPE膜、HDPE单丝质： 特具有遮阳降温、节水保湿、保温节能、防结露不滴水、收拢时阴影少性： 用具有节能型各类高档温室途： 功遮阳、节能能：收 缩 率： ≤1% 运用寿命： 伍年以上 质保年限： 正常运用下叁年 辐3.2m、3.5m、4.3m、4.8m、5.3m宽： 长定尺生产度：特别幅度： 按需拼接 生产工艺： 根本型、折叠型运用方法： 室外运用，平铺齿轮条传动或钢丝传动型号 遮光率 型号 遮光率 型号 LA-10F LA-10FA 遮光率 101% 101% LA-11F 50% LA-12F 65% LA-13F 75% LA-14F 80% 〔6〕内保温遮荫系统〔有外遮阳，内遮阳是否还要？〕主要有四个方面的功能：l 遮阳降温：遮阳幕遮荫率达50%-85%，通过运用铝箔反射必须的阳光，可使温室内温度降低３-５°；l 防雾防滴：当内遮阳紧闭时，温室内形成上下独立的两个空间，能有效阻挡温室内雾气形成及滴露；l 节能保温：遮阳幕闭合后能有效防止温室内热能通过辐射或热交换形式外溢，从而降低温室能耗；l 节约用水：内遮阳幕可削减作物及土壤的水分蒸发，从而使浇灌用水量削减；内遮阳网仍通过减速机及齿轮齿条传动，由计算机自动限制系统限制开启与关闭。
仍采纳温岭市绿园网业有限公司定尺生产的温室专用遮阳网，其企业供应参数如下： 材铝箔、PET膜、FDY涤纶丝质： 特具有遮阳降温、节水保湿、保温节能、防结露不滴水性： 用具有节能型各类高档温室途： 功遮阳、保温、节能能：收 缩 率： ≤0.5% 运用寿命： 捌年以上 质保年限： 正常运用下伍年 辐3.2m、3.5m、4.3m、4.8m、5.3m宽： 长定尺生产度：特别幅度： 按需拼接运用方法： 室内运用，平铺齿轮齿条传动或钢丝传动型号 遮光率 节能率 30% 35% 40% 型号 遮光率 节能率 45% 50% 54% 型号 LA-15 LA-10 LA-10A 遮光率 90% 101% 101% 节能率 58% 62% 62% LA-32 40% LA-11 50% LA-23 60% LA-12 65% LA-13 75% LA-14 80% 〔7〕开窗系统温室采纳单向连续开窗形式，实现屋脊顶部两侧开窗及湿帘墙外翻开窗，均配有齿轮齿条电动开窗通风机构总通风窗率为30%左右，使温室内外空气形成对流，到达除湿降温的效果 室内循环风扇按平行式布置，当风扇开启时，室内的空气将在其作用下形成有序的流淌，保证室内气候的匀称和稳定。
循环风扇悬挂在室内骨架上，可以幸免干脆吹至植物外表，也便于室内生产和操作开窗系统采纳计算机自动限制〔8〕喷灌系统可采纳固定式喷灌、移动式喷灌、滴箭、滴灌等浇灌方式，依据种植作物方式不同而详细设计目前温室配置全自动智能双轨喷管机，采纳计算机自动限制 〔9〕供水系统 温室每9.6米开间内预留一个水龙头温室四角各预留一个喷灌首部〔10〕补光系统每个隔间均配置4盏补光灯1〕采纳PHILIP(400W)补光钠灯，金象〔邯郸〕温室材料有限公司供应 灯管简介：l 发光效率到达130LM/W，比平凡钠灯高10%的光输出，可以加快作物的生产l 光谱的调整运用蓝光局部增加30%为植物的生产供应了所需的红波能量和蓝波能量的平衡l 平衡的光谱分布和高光输出量的志向结合，使作物的生长周期缩短25%，产量提高20%，水果和蔬菜颜色更加润泽 灯体简介：l GT400灯体为铝压铸密封灯具，其配件包括：GT400W钠灯镇流器、CD-2启发器、50uf，补偿电容均为国产l 灯体净重：10.8公斤左右l 灯具离被照物体的最短距离不小于1米。
l 环境温度：-30℃—+40℃，应安装在通风良好，四周无腐蚀性气体及可燃易爆物品的场所l 电源电压允许在+30℃—8℃范围内波动2〕补光系统也可以采纳惠州市中太照明科技有限公司的“农用补光灯太阳六号” 太阳六号是该公司一款可以供应植物足够光照的最新产品 产品优点：反射器采纳高亮德国安铝，外表经过特别处理，使反光效率到达95%以上，外表的凹凸点使光线更匀称的照到植物外表，更精确地模拟太阳光线的效果光源是特地遵照太阳光谱设计制造的，光源经特别电器启动后发出光线的光谱范围是植物生长最须要的光线经济的安装，运用，维护：l 配套灯头组件和线缆便利连接电器箱 l 电源是220V沟通电l 可以自由选择150W、250W、400W、600W、1010W不同型号的专用光源 l 灯具和电器箱采纳挂钩设计便利吊顶安装〔11〕二氧化碳发生器采纳惠州市中太照明科技有限公司的中太CF-1型二氧化碳发生器，它采纳国际较为流行和先进的燃烧法产生二氧化碳为根本原理，采纳优质耐高温防腐材料制成，内设微电脑自动限制装置，具有燃烧充分、平安、限制便利等优点。
l 多种型号可供选择，适合于不同的温室顶部有挂环便利悬挂 l 机身设计科学防腐、防锈、耐高温 l 内有微电脑自动限制装置，一键限制l 采纳最新的燃气技术，产生出大量纯洁的二氧化碳，环保经济 l 可作为温室加温设备运用，一机多用 l 性能平安牢靠设有多种爱护功能l 意外熄火爱护：当燃烧过程中意外熄火，气路即刻切断 l 断电爱护：电源一旦切断，二氧化碳发生器马上熄火并切断气路 l 断气自动爱护：当供气中断后反复点火3次不胜利自动锁定，爱护点火器〔12〕配电系统电力要求：三相五线制，供应照明系统和动力系统，为保证温室生产的顺当运行和平安用电，温室配备一个综合配电箱，防护等级为IP45电控箱放置于温室内部，带有自动和手动转换装置，以便于设备的安装及修理等工作的顺当进展 每分区安装防水溅插座及照明灯，具备二相、三相插口〔13〕加温系统温室的加温方式现一般采纳水暖加温、燃油热风机二种可采纳河东区水暖设备探究所生产的多功能大棚水温空气调整器，它由舌板是复合热交换燃煤水温炉和复交是水温交换器组成，其主要功能是对各种农业种植、养殖大棚进展升温、降温、调湿和通气换风，它具有体积小、功率大、功能全面、造价低、运行费用低、调温效果匀称等综合优势，解决了农业大棚生产中人工控温技术的多项难题，解决了传统的电空调及热风炉设备投资高、能耗大、效果差、仅适于在高档、高附加值大棚生产中应用的缺乏。
分体设计、构造合理采纳冷、热源与空调交换器分体设置，构造紧凑、空间布置敏捷、占地面积小，可不占用棚内生产空间 节能高效 温度相宜l 供热水源采纳的燃煤采暖炉，为舌板式复合热交换构造，具有换热面积大，燃煤能利用率高，且制热能量大、体积小、比传统采暖炉节煤50%以上l 采纳复交换管片式水温换热器，换热能量大，出风口温度相宜，既充分满意大棚升温、降温的能量要求，又解决了出风口温度过高引起的烧苗现象，更利于大棚内生物的生长l 复交换管片式水温换热器，可最大限度得利用地温资源，其制冷进出风温差是传统水温空调的两倍 超强送风、调整匀称采纳超强送风设计，协作柔性风管，使大棚空间内空气调整更匀称 壁挂是柔性风管壁挂是柔性风管，可不占用棚内的生产空间和交通空间，且拆装便利，是用寿命长了、造价低补充新风、补充CO2 采纳中心空调设计，可对棚内空气进展调温更换，自然补充二氧化碳防止化学方法补充CO2出现的过量和不匀称引起的植株早衰现象 模拟自然送风通过匀称的压力送风系统，可有效形成棚内空气微循环，削减叶面结露，降低病害发生，削减农药用量，为无公害蔬菜生产缔造了条件。
价格低棚用空调器填补了国内此类产品的空白，其价格仅是棚用热风炉造价的 30%-50% 安装便利、快捷设备的主、副机采纳耐热胶管连接、安装便利 技术参数型号：KNF-110/300送风量：2000立方/小时，制热送风温升：50度，制冷送风温升：-14度 二氧化碳补充量：0.6公斤/小时制热实力：30千瓦、制冷实力1。
