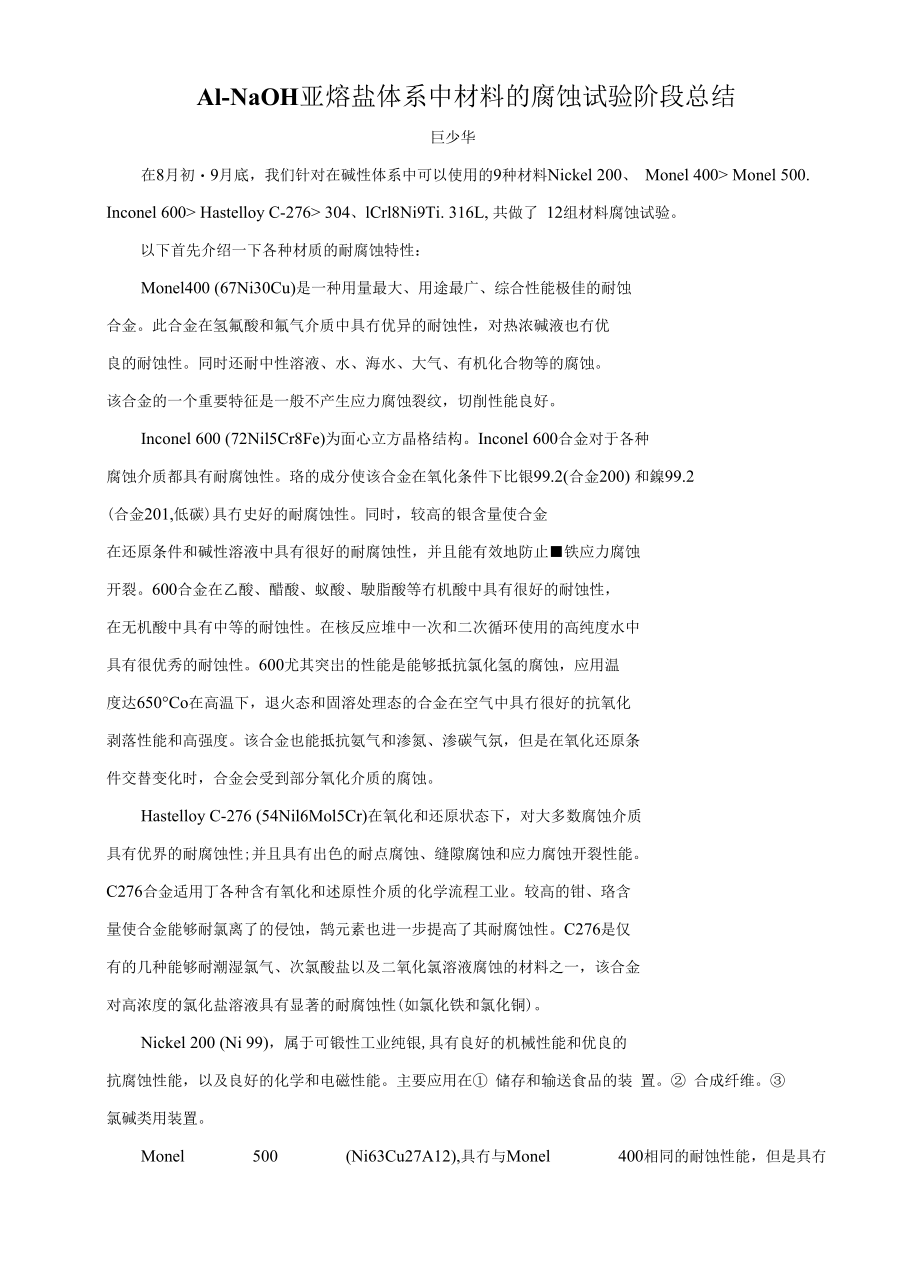

Al-NaOH亚熔盐体系中材料的腐蚀试验阶段总结巨少华在8月初・9月底，我们针对在碱性体系中可以使用的9种材料Nickel 200、 Monel 400> Monel 500. Inconel 600> Hastelloy C-276> 304、lCrl8Ni9Ti. 316L, 共做了 12组材料腐蚀试验以下首先介绍一下各种材质的耐腐蚀特性：Monel400 (67Ni30Cu)是一种用量最大、用途最广、综合性能极佳的耐蚀 合金此合金在氢氟酸和氟气介质中具冇优异的耐蚀性，对热浓碱液也冇优 良的耐蚀性同时还耐中性溶液、水、海水、大气、有机化合物等的腐蚀 该合金的一个重要特征是一般不产生应力腐蚀裂纹，切削性能良好Inconel 600 (72Nil5Cr8Fe)为面心立方晶格结构Inconel 600合金对于各种 腐蚀介质都具有耐腐蚀性珞的成分使该合金在氧化条件下比银99.2(合金200) 和鎳99.2 (合金201,低碳)具冇史好的耐腐蚀性同时，较高的银含量使合金 在还原条件和碱性溶液中具有很好的耐腐蚀性，并且能有效地防止■铁应力腐蚀 开裂600合金在乙酸、醋酸、蚁酸、駛脂酸等冇机酸中具有很好的耐蚀性， 在无机酸中具有中等的耐蚀性。
在核反应堆中一次和二次循环使用的高纯度水中 具有很优秀的耐蚀性600尤其突岀的性能是能够抵抗氯化氢的腐蚀，应用温 度达650°Co在高温下，退火态和固溶处理态的合金在空气中具冇很好的抗氧化 剥落性能和高强度该合金也能抵抗氨气和渗氮、渗碳气氛，但是在氧化还原条 件交替变化时，合金会受到部分氧化介质的腐蚀Hastelloy C-276 (54Nil6Mol5Cr)在氧化和还原状态下，对大多数腐蚀介质 具有优界的耐腐蚀性;并且具有出色的耐点腐蚀、缝隙腐蚀和应力腐蚀开裂性能 C276合金适用丁各种含有氧化和述原性介质的化学流程工业较高的钳、珞含 量使合金能够耐氯离了的侵蚀，鹄元素也进一步提高了其耐腐蚀性C276是仅 有的几种能够耐潮湿氯气、次氯酸盐以及二氧化氯溶液腐蚀的材料之一，该合金 对高浓度的氯化盐溶液具有显著的耐腐蚀性(如氯化铁和氯化铜)Nickel 200 (Ni 99)，属于可锻性工业纯银,具有良好的机械性能和优良的 抗腐蚀性能，以及良好的化学和电磁性能主要应用在① 储存和输送食品的装 置② 合成纤维③ 氯碱类用装置Monel 500 (Ni63Cu27A12),具冇与Monel 400相同的耐蚀性能，但是具冇 更高的机械强度和硬度。
具有较好的耐热腐蚀性能和长期组织稳定性主要用于 制造航空发动机上的工作温度在750°C以下的涡轮叶片及燃气轮机叶片；用于制 造船舶上的紧固件、弹簧；化工设备上的泵、阀门零部件；造纸设备上的刮浆刀 片等304L (00Crl9Nil0)作为一种用途广泛的钢，具有良好的耐蚀性、耐热性，低 温强度和机械特性；冲压、弯曲等热加工性好，无热处理硬化现象(无磁性)316L (00Crl7Nil4Mo2)因添加Mo,故其耐蚀性、耐大气腐蚀性和高温强度 特别好，可在苛酷的条件下使用，加工硕化性优，耐腐蚀性能优于304不锈钢，在 浆和造纸的生产过程中具冇良好的耐腐蚀的性能而月.316L不锈钢述耐海洋和 侵蚀性工业大气的侵蚀316不锈钢具有良好的耐氯化物侵蚀的性能，所以通常用于海洋环境316 不锈钢具有良好的焊接性能可采用所有标准的焊接方法进行焊接为获得最佳 的耐腐蚀性能，316不锈钢钢的焊接断面需要进行焊后退火处理如果使用316 L不锈钢，不需要进行焊后退火处理Al-NaOH亚熔盐体系中，不仅有强腐蚀性的OH离了存在(其腐蚀性可能是 曲浓NaOH介质的强氧化性决定的)；而11曲于工业生产的NaOH中含有一•定 量的NaCl,存在C「离子的配位腐蚀，使得体系的腐蚀性进一步增强；而NaAl O2体系乂不象NaCiQ体系那样具有缓蚀性。
因此，对应用于此体系的材料提出 了很苛刻的耍求木次考察材料的耐腐蚀、耐冲刷性能的试验主要分为三部分：第一部分是在 纯碱液体系中的腐蚀情况；第二部分是在铝酸钠溶液中的腐蚀情况；第三部分是 在碱液中，体系分别添加NaNO3> NaCrO3> KMnO4等缓蚀剂的情况下，材料的 耐腐蚀性能模拟材料冲刷磨损情况的磨料采用的是在体系中属于惰性状态的锐 钛磁铁矿粉1.纯碱液体系中各种材料的腐蚀情况NaOH:375g H2O : 425g饥钛磁铁矿：7()g (按10%重量比计) 反应温度180摄氏度，转速700 r/min10日11 H12 H13 H14 H151617反应时间8h lOmin4h4h4h4h6h7h20min6hl0min316L 316LM400M500C276T600管材16003219. 6025.27144.90652. 0442. 84687. 24969.60575.27234.90482. 04462. 84817. 08979.60855.27324. 90562.04562. 84877. 0849. 60995.27324. 90622.04552. 84977. 0481金属光金属光金属光金属光金属光农面变 黑，已 氧化泽，表泽,表泽，表泽，表泽，表而有黑面冇黑而冇黑面有黑面有黑色斑点色斑点色斑点色斑点色斑点8、108、138、148、17颜色变 化304 (1)5.42765.33465. 32785. 2882表血变 黑，已氧 化304 (2) A3(1) (2)5. 76644. 64874. 65124.6124有金属光泽，表面发乌5. 08014. 89684.1002锈蚀严4.39354. 347有金属 光泽, 表面发4.1997有金属 光泽， 表血发注:黄色为采用4-23秤,该秤在8月13日出现问题,8月14日之后采用齐老师组的秤8月10日，加铁粉作为磨料，发现生成氢气。
8月11日后采用帆钛磁铁矿做为磨损介质在高浓碱液和磨损情况严重的条件下，反应40小时，Monel 400> Monel500> C276、 Inconel 600几乎不减重，均可应用321、304、316减重较多，不能使用2•腐蚀实验溶液成分:(8.18-8.20)NaOH:375g A1(OH)3:244g H2O：425g NaCl:10.5g(即 C「l()g/L) 帆钛磁铁矿:70g反应温度180摄氏度，转速700r/min8 月 18 FI8 月 19 Fl8 月 20 Fl总反应时1'可8h lOmin12h5min5h35min25h 50min浸泡时间10hlOhlOh30hgM4001600 管M500C2761600304316L316L反应前质量9.42182.05575.29154.89262.84654.05314.46314.4175反应后质量9.42072.05545.29154.89262.84674.00344.39414.3559重最变化-0.011-0.00030.00000.0000+0.0002-0.0497-0.0690-0.0616颜色变化金属光泽金属光泽金属光泽金属光泽金属光 泽表血呈 灰黑色表面呈 灰黑色表血呈 灰黑色镰棊合金Moncl400, Monel 500, Inconcl600, C-276是适合于应用在冇Cl离了存在的 环境下使用的材料。
3•溶出实验溶液成分:(8.24)NaOH:375g A1(OH)3 :33g H2O : 425g NaCl:50g (Cl 浓度为60g/L) 铝土矿：250g反应温度180摄氏度，转速700r/min8月24日:反应时间：8h 浸泡时间：6hM4001600 管M500C2761600304316L反应前质量9.98792.06165.24104.79712.83694.75474.4206反应后质量9.99272.06245.24344.79902.83814.73754.3941重量变化+0.0048+0.0008+0.0024+0.0019+0.0012-0.0172-0.0265颜色变化表面呈黑色金属光泽 稍发黄表面呈黑色金属光泽稍发黄金属光泽稍发黄表面呈黑色表而呈黑 色在C1浓度很高时，反应后溶体粘稠，渣子颗粒细小，非常难以过滤：Inconel 600和C276 较适合于在此环境下使用；Monel400和Monel500质量增加较多，表血有黑色氧化膜或结垢, 不利于反应溶体通过；304, 316L表面呈黑色，己发生氧化反应，J1减重鮫多，不推荐使用4、溶出实验：NaOH:375g A1(OH)3 :33g H2O:425g 铝土矿：250g8月25日：反应时间：6h22min 浸泡时间：9.5h反应温度180摄氏度，转速700r/minM4001600 管M500C2761600304316L反应询质量9.92452.07785.26944.73392.85534.49644.3848反应后质量9.92442.07605.26974.73542.85554.48884.3685車暈变化-0.0001-0.0018+0.0003+0.0015+0.0002-0.0076-0.0163颜色变化金属光 泽表面 稍发紫金属光 泽而稍 表发黄金属光 泽表而 稍发蓝金属光 泽稍表 面发黄金属光 泽稍发 黄表面呈 灰色表面呈 灰色在没有Cl离子的情况下，Inconel 600、C276、Monel400和Monel50()表面呈现金属光 泽，均适合于作为反应体系材质；304, 316L表而呈灰色，已发牛氧化反应，且减重较多, 不推荐使用。
5•腐蚀实验：NaOH:375g H2O:425g NaCl:10g fL钛磁铁矿：65g8月26日：反应条件：T=250°C P=1.5MP 反应吋间：6h 浸泡时间:14h转速700r/min,反应过程中温度最高达到275摄氏度M4001600 管M500C2761600304316L反应刖质量9.65212.04975.27794.91222.84104.50264.2370反应后质最9.63022.04995.27754.91272.84114.39944」009质量变化-0.0219+0.0002-0.0004+0.0005+0.0001-0.1030-0.1361颜色变化金属光泽金属光泽金属光泽。
