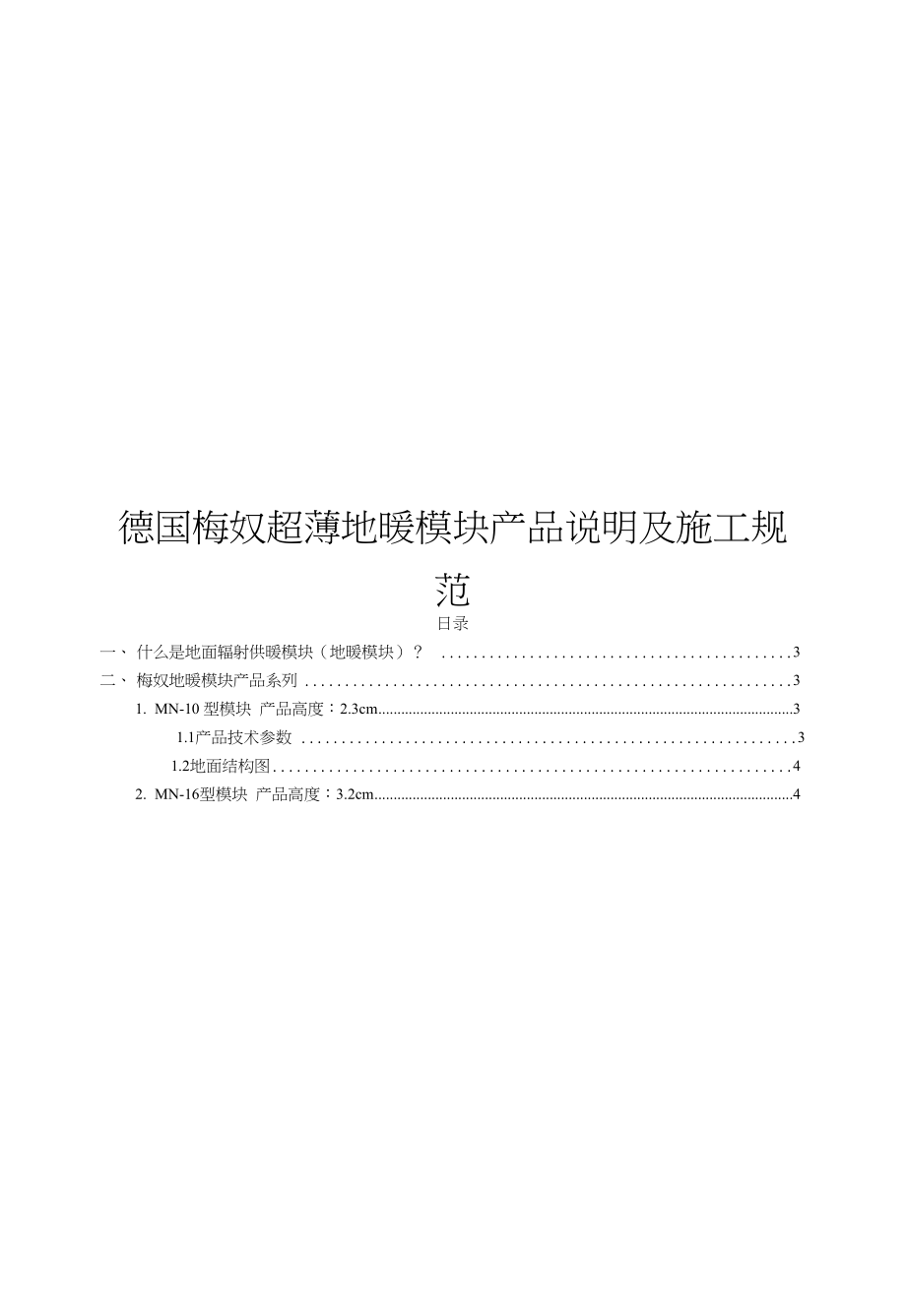

德国梅奴超薄地暖模块产品说明及施工规范日录一、 什么是地面辐射供暖模块（地暖模块）？ 3二、 梅奴地暖模块产品系列 31. MN-10 型模块 产品高度：2.3cm 31.1产品技术参数 31.2地面结构图 42. MN-16型模块 产品高度：3.2cm 42.1产品技术参数 42.2地面结构图 53. MN-20模块 产品高度：3.8cm 53.1产品技术参数 53.2地面结构图 6三、 梅奴地暖模块六大优点 61、 超薄 62、 环保 63、 速热 74、 抗压、承重 75、 咬合简洁，方便施工 76、 长效 77、 阻燃 7四、 梅奴超薄地暖模块和普通地暖的区别 8五、 德国梅奴超薄地暖模块施工规范 81. 施工单位要求 82. 施工现场要求 83. 施工过程要求 9一、什么是地面辐射供暖模块（地暖模块》？20世纪70年代的欧洲国家最早发明和施工地暖模块作为辐射供暖系统，它 是由传统地暖的材料、设计、施工三方面集成而来的一种新的地暖铺装材料二、梅奴地暖模块产品系列1. MN-10型模块 产品高度：2.3cm4/r/K/itiMeinertz-101.1产品技术参数Meinertz-10型为欧洲地暧畅销产品之一 •产品上市至今,-BS欧洲家庭及商用建筑采用的主流地陵模块.目前已成为国内两联供配套产品，该产品为eps保温板和psis进行加热as合而特性Feature产品值 Specifiedtion允许偏差值 ToleranceValue单位Measurement标准NationalStandard产品总厚度23±2mm底板厚度13土 2mm蘑菇头高度10±2mm产品尺寸1000*500±5mm防水HIPS膜 厚度340±10p Ill抗压强度300KPAUNI EN 826导热系数0. 002W/m • kUNI EN 826§规格§ 1000a500e23mm(L*W*H)§ 选材§ EPS/PS§保温层§ 13mm§固定层§ 10mm f适用于0>10管道可适应温度 区间-30±80° CUNI EN 826施工完成高 度（地板）55±5mm施工完成高 度（瓷砖）50±5mm注：地板严考厚15mm,瓷砖参考厚10mm,回填严考厚30mm1-2地面结构图回填层9 ° ° 工2. MN-16型模块 产品高度：3.2cm2.1产品技术参数16型为欧洲地暖畅销产品之一，产品上市至今•一宜是歐 洲家庭及商用建氛采用的主涼地瑕模块•该产品为EPS保 温板和PS膜进行加热91合而成.§ 规格§ 1000*500w32mm(LwWH)§ 选材§ EPS/PS§保温层§ 15mm§固定层§ 16mm ,适用于OlGSifiS/r/H/ili技加自数EEOWE吏特性 Feature产品值Specification允许偏差值 Tolerance Value单位Measurement标准National Standard产品总厚度32±2iran底板厚度16±2irm蘑菇头咼度16±2inn产品尺寸1000*500±5iran防水HIPS膜厚度340±10Um抗压强度300KPAUNI EN 826导热系数0. 002W/m* kUNI EN 826可适应温度区间-30 ± 80° cUNI EN 826施工完成高度（地板）55±5inn施工完成高度（瓷砖）50±5iran注哋板产考厚度15呱瓷砖产考厚度10盹回填产考厚度3E2.2地面结构图n/s/iswsMeinertz-203・MN・20型模块 产品高度：3.8cm3.1产品技术参数Meinertz-203?为欧洲地BS畅销产品之一 •产品上市至今, 一直是欧洲家庭及商用建筑采用的主澹地暧模块•该产品为 EPS保温板和PS頤进行加热疸合而成.§ 规格 § 1000*500*42mm（L*WH）§ 选材§ EPS/PS§保温层§ 20mm§固定层§ 20mm,适用于0>208ifi特性Feature产品值Specification允许礙Tolerance Value单位Measurement标准National Standard产品总厚度42±2iron底板厚度20±2iron蘑菇头高度20±2inin产品尺寸1000*500±5iron防水HIPS膜厚度340±10Um抗压强度300KPAUNI EN 826导热系数0.002W/m4 kUNI EN 826可适应温度区间-30 ± 800 CUNI EN 826龍工完成高度（地板）55±5Iran旋工完成高度（瓷砖）50±5iuiri注:地板产考厚度15呱说砖产考厚度10叭回填产考厚度30個3.2地面结构图EEOC E6S三、梅奴地暖模块六大优点1、 超薄A：使用梅奴地暖16型模块（16伽管材），铺设瓷砖或实木复合地板后， 地面抬高约6. 5-7cm,而普通地暖铺设完高度为9-10cm,梅奴模块相对于普通地 暖约低2. 5-3 cm；B：使用梅奴地暖20型模块（20inin管材），铺设瓷砖或实木复合地板后， 地而抬高约7-7. 5cm,而普通地暖铺设完高度为9-10cm,梅奴模块相对于普通地 暖约低2 -2. 5cm；2、 环保梅奴作为一个德国品牌，环保是第一要素，在进入中国市场开始，就将产品 交由国家建材检测中心检测，经过鉴定，德国梅奴超薄地暖模块甲醛释放量结果为“未检测出”即甲醛零排放。
3、 速热德国梅奴分为两层，上层具有热反射作用，下层相对于普通XPS挤塑板具有 更好的保温作用，同时一方面因管间距相对较小，散热量较大，另外一方面因模 块有独特管材支点，方便管材360度散热，多重作用下，使得室内采暖可迅速升 温，达到速热效果（梅奴地暧16型模块，管间距为16cm/梅奴地暧20型模块， 管间距为18cm）4、 抗压、承重梅奴模块表面具有支撑点，施工时，管材直接卡在模块支撑点内，使得地面 找平层点点相接，起到拉筋作用，同时地面不开裂，地面无空洞感5、 咬合简洁，方便施工设计时，超薄模块特制的周边结构方便了板与板Z间的拼接因采用新型材料，整块产品质量在350克/块以下，方便运输及搬运，大大 提高施工速度无须使用管卡、钢丝网、边界保温条6、 长效反射层采用德国进口原料，具有防潮功能，保证梅奴模块的长期使用7、 阻燃阻燃等级为B2,具有良好的阻燃性，适合中、高档住宅小区以及家庭装修 的地暖铺装四. 梅奴超薄地暖模块和普通地暖的区别不占层高，提 高空间使用率五、德国梅奴超薄地暖模块施工规范为保证德国梅奴超薄地暖模块施工质量及客户后续使用效果，特制定梅奴模 块施工、管道及分水器安装规范，请参照执行！1. 施工单位要求1.1施工单位应具有相应的施工资质，工程质量验收人员应具备相应的专业 技术资格；1. 2施工图纸应有专业的暧通设计师根据暧通行业相关规定进行计算和画 图，并应得到需方认可后方可施工；2. 施工现场要求2. 1施工现场应具有供水或供电条件；应有储放材料的场地；2. 2地而应清理干净，卫生间应做完闭水试验并经过验收；2.3运输、装卸和搬运时，应小心轻放，不得抛、摔、滚、拖；2. 4材料进场检验应已合格并满足安装要求；2. 5在布设水电管吋，应地面开槽布设，确保地暖模块铺设基层平整；如开 槽布设不便时，布设水电管时，应横平竖直，沿墙边布设。
2. 6不得暴晒雨淋，宜储存在温度不超过40°C且通风良好和干净的区域内；2. 7地而应平整、干燥、无杂物、无积灰3. 施工过程要求3.1施工过程中，地暖敷设区域，严禁穿凿、穿孔或进行射钉作业；3・2铺设梅奴模块时，采用子母扣交叉铺设，咬合成一个整体，确保模块整 体稳定性；3. 3地暖管应按设计图纸标定的管间距和冋字型铺设；3. 4应检查地暖管外观质量，管内部不得有杂质地暖管安装间断或完毕时, 敞口处应随时封堵；3. 5地暧管及输配管切割应采用专用工具，切口应平整，断口而应垂直管轴 线；3. 6塑料管弯曲半径不应小于管道外界的8倍，铝塑复合管的弯曲半径不应 小区管道外径的6倍；3. 7埋没于填充层内的地暖管不应有接头在铺设过程中，管材出现损坏、 渗漏等现象时，应当整根更换，不应拼接使用3. 8在分水器、集水器附近以及其他局部地暖管排列比较密集的部位，当管 间距小于lOOmm时，地暖管地面外部应设置柔性套管；3. 9为保证后期使用效果，建议每一回路管长在70±10m范围内；3. 10若铺设瓷砖，找平层只需与梅奴模块凸点齐平；若铺设地板，找平层需比梅奴模块凸点高1. 5-2cmo。
