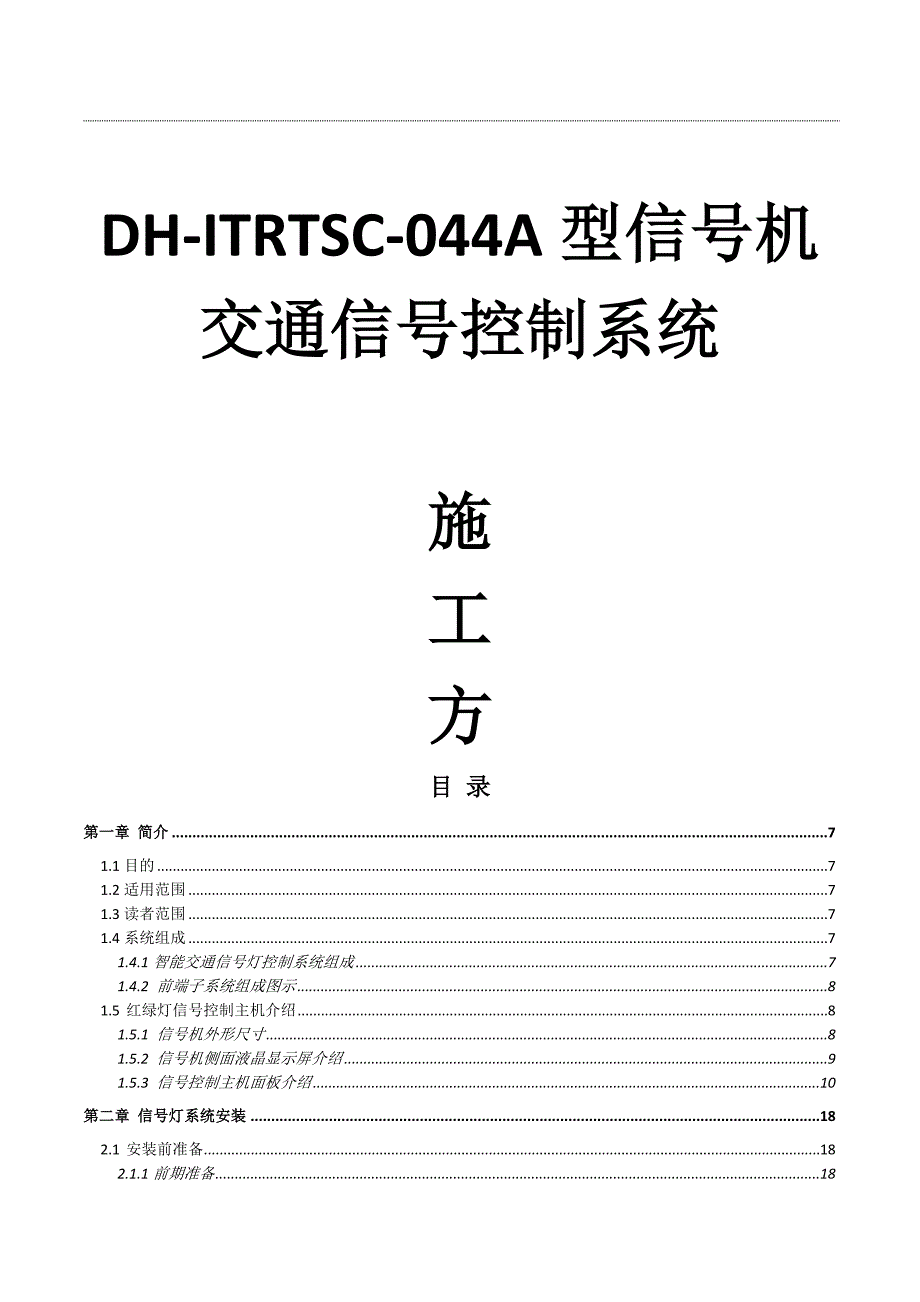

DH-ITRTSC-044A型信号机交通信号控制系统施工方目 录第一章 简介 71.1目的 71.2适用范围 71.3读者范围 71.4系统组成 71.4.1智能交通信号灯控制系统组成 71.4.2 前端子系统组成图示 81.5 红绿灯信号控制主机介绍 81.5.1 信号机外形尺寸 81.5.2 信号机侧面液晶显示屏介绍 91.5.3 信号控制主机面板介绍 10第二章 信号灯系统安装 182.1 安装前准备 182.1.1前期准备 182.1.2实地勘察步骤 182.2 信号灯安装 202.2.1 灯组要求 202.2.2 信号灯安装高度 232.2.3信号灯灯具的安装方位 232.3 信号机机箱安装 232.3.1 基础部分 232.3.2机柜安装 252.4 “感应式”信号机线圈切割方案 262.4.1环形（传感）线圈的设计 262.4.2环形（传感）线圈施工规范 27第三章 系统布线及要求 293.1 系统布线 293.1.1 红绿灯信号线布线 293.1.2 线圈馈线布线 303.2 系统线缆推荐 303.2 系统线缆标识要求 31第四章 信号机机柜接线指导 324.1 信号机电源接线 324.2 信号机负载灯组控制线 334.2.1 灯组控制线接线 334.2.2 流量检测板接线 384.2.3 行人检测板接线说明 394.3 红绿灯灯组接线 40第五章 系统调试 415.1 信号机基本概念 415.1.1 相位 415.1.2 跟随相位 425.1.3 绿信比 435.1.4 环 445.1.5 相位屏障 455.1.6 并发相位 465.1.7 周期 465.1.8 相位差 475.1.9 控制方式 475.1.10相位转换序列 495.2 信号机客户端软件介绍 505.2.1软件安装 505.2.2信号机配置工具界面介绍 505.2.3工具的软件界面及使用方法介绍 515.3 信号机连接、升级、IP修改和配置方案的导入、导出 705.3.1 连接 705.3.2 信号机升级 705.3.3 信号机IP修改 775.3.4 配置方案导入、导出应用 785.4 信号机参数设置示例 785.4.1 单点定方案控制信号机参数设置 785.4.2 单点感应方案应用信号机的参数设置 905.4.3 “绿波带”控制方案 935.4.4 “行人二次过街”控制方案 93第六章 液晶屏配置 966.1主界面显示 966.2系统信息 966.3系统设置 97第六章 故障处理 997.1 严重故障 997.2一般故障 997.3常见故障 99施工安全须知施工人员要求：应按照施工安全，要求着反光背心等防护装备进行施工作业。
施工区域要求：应设置安全施工区域和提示，确保施工区域安全，规定如下：普通公路：在车辆来向距施工地点１５０米处依次放置【施工区域警示牌】、【施工路段限速牌】、【导向牌】，后以合理间距向施工地点方向设置安全隔离墩，形成施工隔离区域高速公路：在车辆来向距施工地点１.５公里靠硬路肩或中央护栏（安全的地方）处放置【施工作业警示牌】，往施工地点方向依次间隔１５０米左右分别放置【施工道路限速牌】、【导向牌】、【距离施工地点距离提示牌】，后以合理间距向施工地点方向设置安全隔离墩，并在隔离墩转弯处放置【车流导向牌】形成施工隔离区域，，并在车辆去向距施工区域１５０米外的安全地方放置【取消限速标志牌】吊装或登高作业区要求：区域周围应设置明显的危险告示牌，夜间应有明显危险警示灯设置周围应配有专人看管，劝导行人绕道通行作业区域下方严禁站人工程作业车停放要求：应注意工程车停车位置是否适合登高作业，工程车的支撑脚是否按规定支撑在工程车伸展臂旁及作业范围内是否有强电线路、伸展时是否会触碰旁边物体等注意事项登高作业时要求：按要求系安全带、配戴安全帽，放置好设备、工具和随身物品，防止高空坠物伤人强电部分要求：接线时，强电外露部分的接头应按规范进行绝缘和防水包扎，注意绝缘盒防水材料的老化问题；强电接入设备端，在保证线路畅通的同时须将线缆绝缘皮压入接线端子，避免升温后因绝缘层与铜丝脱离而出现带电铜丝外露；老线路施工时，对线路应先进行验电，确保线路无电后再进行施工操作。
第一章 简介1.1目的为指导工程技术人员、工程商参照标准施工，设备安装符合规范要求，保证施工质量1.2适用范围本说明书适用于型号为DH-ITRTSC-044A型信号机组成的道路交通信号灯控制系统的施工指导1.3读者范围产品部、区域技术人员、工程安装人员，不包含客户1.4系统组成完整的智能交通信号灯控制系统由两部分组成：前端由道路交通信号控制机、信号灯组成道路交通信号灯系统，实现对路口交通流的时间通行权控制；后端软件平台，则实现对多点的智能交通信号灯控制系统之间进行“点”、“线”、“面”的智能、协调控制本方案侧重于前端部分，主要是交通信号机控制机系统的基础施工和道路交通信号控制机的参数设置等，而不涉及后端软件平台的使用若项目有涉及后端平台软件方面的操作，请参考相关软件的用户手册1.4.1智能交通信号灯控制系统组成智能交通信号灯控制系统由道路交通信号控制机、信号灯（机动车、行人），待行/导向电子屏、车辆检测系统（车检器+环形线圈）等组成，系统组件如表1所示：序号设备名称型号数量备注1信号机主机DH-ITRTSC-044A1含：信号控制主机2机动车红绿灯灯组信号灯基建公司提供N灯型含：左转、直行、右转、掉头等；数量由路口实际情况确实；3导向电子显示屏信号灯基建公司提供N待行导向/路口忙指示电子显示屏；数量视路口情况而定；4行人灯组信号灯基建公司提供N数量视路口设计方案而定5信号灯输出板ITRTSC-044A_道路交通信号机输出板组件N1≤N≤5必配，数量根据路口灯组情况定6车辆检测器ITRTSC-044A_道路交通信号机车辆检测器组件N≤2 选配，需要线圈感应或适应控制模式时用；每块流量检测板支持8路线圈检测；7行人检测器ITRTSC-044A_道路交通信号机行人检测器组件N≤1选配，配合行人过街按钮使用；最多可接入16路行人信号（按钮信号）；行人按钮支持开关量信号；表1路口交通信号灯控制系统组成1.4.2 前端子系统组成图示路口交通信号灯控制系统如图1.4-1示意：图1.4-1 路口信号灯控制系统示意图提醒：机动车信号灯类型、机动车信号灯组数量、导向电子显示屏类型、行人灯组安装位置、行人灯组数量等详细信息，视路口方案而定。
1.5 红绿灯信号控制主机介绍1.5.1 信号机外形尺寸信号机的外形尺寸如1.5-1图所示：图1.5-1 机外型尺寸图1.5.2 信号机侧面液晶显示屏介绍信号机侧面板外置1控制窗口，主要为方便交警执勤在特殊时段控制信号机使用信号机侧面挡板图和功能说明参考表1-1介绍：图1.5-2 液晶屏前面板图1.5-3 液晶屏按键图表1-1 信号机侧面液晶屏按键功能说明图示标识含义功能说明主界面主屏预览快速切换至主屏界面进行预览,向下翻页可看到系统设置和系统信息选项返回返回操作返回前一次选择加锁/解锁对运行的相位上锁或解锁选择通道或相位进行锁定，则该锁定通道/相位处于绿灯状态，解锁解除绿灯锁定状态加锁只在进入“周期方案”后选中某个相位时生效定时、感应、自适应、全红、关灯、黄闪模式切换选中对应的模式按钮，即可切换到相应的模式如定时、感应、全红、黄闪、关灯、自适应等模式手动手动模式按下按钮进行手动步进，执行后当前相位运行到绿灯阶段时锁定绿灯，再次按下按钮，解锁绿灯进入绿闪状态后接着运行其他阶段，结束后进入下一个相位切换快速切换相位快速结束当前处于绿灯状态的相位，进入绿闪状态↑↓（+-）上下行选择或数字增减光标上下选择，及选中数字后进行增减设置OK确认对选择或设置项进行确认操作RESET复位一键重启复位1.5.3 信号控制主机面板介绍信号机控制主机面板如图1.5-4所示：图1.5-4 信号机控制主机版介绍提醒：信号灯控板、车辆检测器、流量检测板的数量，视路口方案定！1.5.3.1 主控板主控板，用以配置交通信号灯的运行策略，实现交通信号灯的逻辑控制。
主控板图示及面板标识说明如表1-2所示： 主控板正面标识说明标识含义功能说明PWR主控板的电源状态指示灯电源供电正常时，指示灯显示红色、常亮RUN主控板的运行状态指示灯主控板运行正常时，指示灯显示蓝色、闪烁CH1～CH4信号灯控制板的指示灯，信号灯控制板从左到右编号依次为CH1～CH4信号灯控制板运行正常时，对应指示灯显示黄色，常亮VD1车辆检测板1的指示灯车辆检测板1运行正常时，对应指示灯显示黄色，常亮VD2车辆检测板2的指示灯车辆检测板2运行正常时，对应指示灯显示黄色，常亮PD行人检测板的指示灯行人检测板运行正常时，对应指示灯显示黄色，常亮LCD液晶显示屏接口液晶屏运行正常时，指示灯显示黄色，常亮RS232串口用于调试设备的配置信息RS485串口A1,B1用于485倒计时接口，A2B2预留RS422串口预留RTG接收发送端接口串口预留USBUSB接口预留RESET复位对主控板进行复位操作，一键复位后清除配置，网口IP恢复默认出厂设置主控板背面标识说明标识含义功能说明DC12V12V+、-主控板12V供电接口（由电源板供电）CH1～CH5T、R、G主控板与信号灯控制板间的串口通信接口，其中CH5为预留串口通信接口VD1、VD2T、R、G主控板与车辆检测板间的串口通信接口PDT、R、G主控板与行人检测板间的串口通信接口LCDT、R、G主控板与液晶显示屏间的串口通信接口。
RF-R+12V、T、R、G主控板与遥控器间的串口通信接口RF-W+12V、T、R、G主控板与无线模块的串口通信接口YF+12V、T、R、G主控板与黄闪器的串口通信接口（可扩展，预留）SIGNAL OUTPUT1~10+、-10路光耦输出（预留）RELAY OUTC1~C6、NO1~NO66路继电器输出（预留）1网口1主要用于主控板与外部网络通信2网口2主要用于不同网段的视频电警接入OPT光纤网口百兆光电复用网口表1-2 主控板图示及正背面板标识说明1.5.3.2 控制板信号灯控制板是信号灯信号输出和故障检查的控制板，该控制板总共12通道，呈从上往下顺序排列，通道和信号灯的对应关系为：1个通道对应控制信号灯灯组的1个信号灯每个通道均采用丝印 R1、G1、B1……标识，其中R1、Y1、G1组合成一组，对应控制一组信号灯的红、黄、绿灯，形成一个相位的完整信号系统信号灯控制板和灯组对应关系如图1.5-3所示：图1.5-3 灯。
