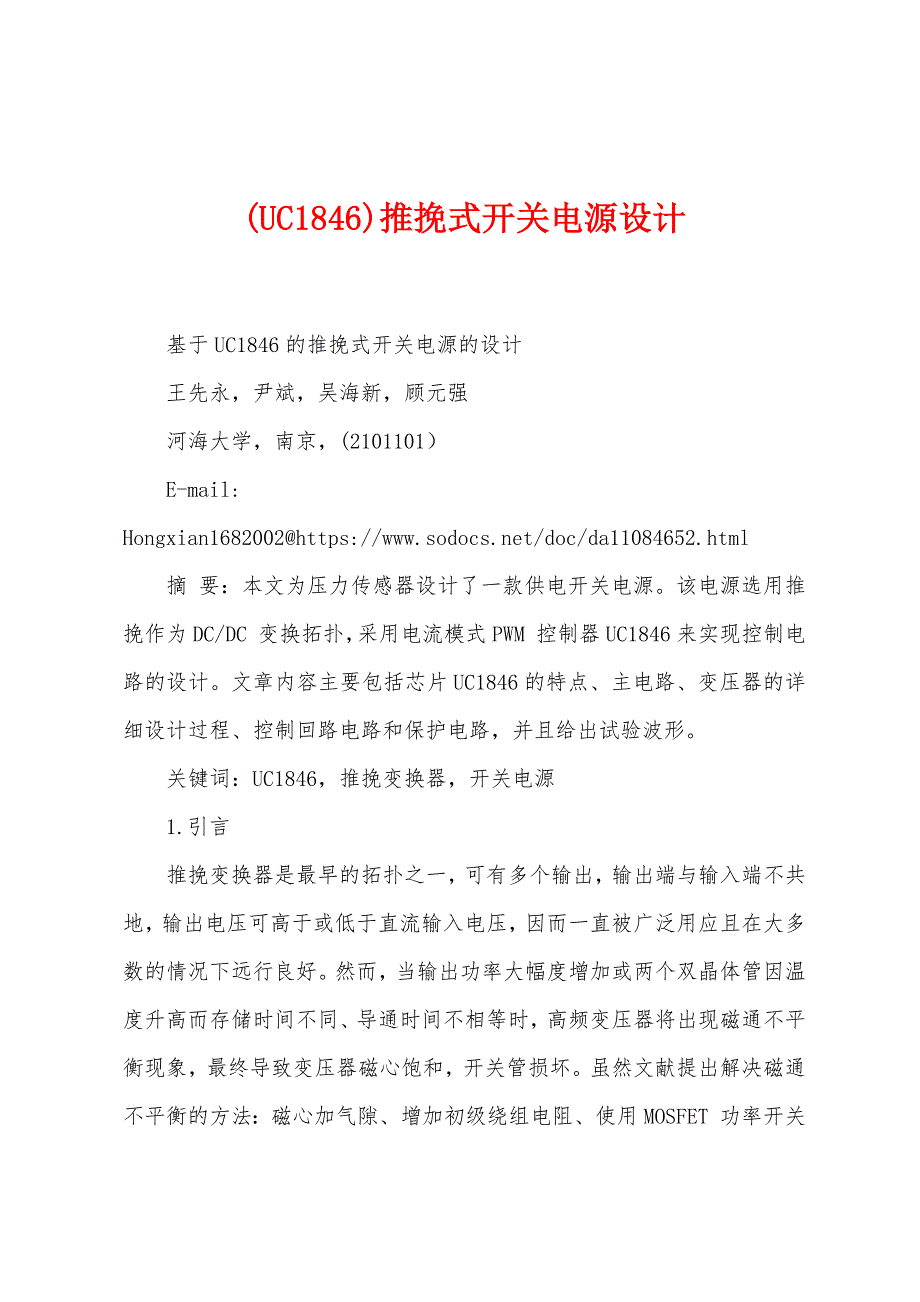

(UC1846)推挽式开关电源设计 基于UC1846的推挽式开关电源的设计 王先永，尹斌，吴海新，顾元强 河海大学，南京，(2101101） E-mail: Hongxian1682002@ 摘 要：本文为压力传感器设计了一款供电开关电源该电源选用推挽作为DC/DC 变换拓扑，采用电流模式PWM 控制器UC1846来实现控制电路的设计文章内容主要包括芯片UC1846的特点、主电路、变压器的详细设计过程、控制回路电路和保护电路，并且给出试验波形 关键词：UC1846，推挽变换器，开关电源 1.引言 推挽变换器是最早的拓扑之一，可有多个输出，输出端与输入端不共地，输出电压可高于或低于直流输入电压，因而一直被广泛用应且在大多数的情况下远行良好然而，当输出功率大幅度增加或两个双晶体管因温度升高而存储时间不同、导通时间不相等时，高频变压器将出现磁通不平衡现象，最终导致变压器磁心饱和，开关管损坏虽然文献提出解决磁通不平衡的方法：磁心加气隙、增加初级绕组电阻、使用MOSFET 功率开关管，但是，推挽变换器仍然失去了优势。
大约8年前，一种电压和电流同时被检测的新型控制模式，特别是专为该模式设计的新型PWM 芯片－UC1846出现，解决了推挽磁通不平衡问题] 1[，使 得推挽变换器在输入低电压、输出大电流用应场合重新获得了生机 本文基于UC1846电流模式控制芯片，采用推挽变换器拓扑开发一款DC27V/DC12V ，输出8A 的直流电源，内容涉及UC1846的功能特点，变压器的详细设计过程，主控制回路电路，保护电路，及主要试验波形 2.芯片介绍 UC1846是Intorde 公司推出的电流脉宽调制芯片，该芯片双端输出，能直接驱动双极型功率管或场效应管芯片内部结构方块图如图1所示，封装引脚如图2所示该芯片主要优点是功能齐全，良好的线性调整率，自动前馈补偿，强大的带载响应特性，欠压保护，软启动，终端锁机保护 ] 3[ UC1846采用精度为±1％的5.1V 基准电源，能提供30mA 的电流，可以作为电路中电压和电流的给定基准该芯片专门设置了一个电流测定放大器，增益为3E/A 放大器为误差放大器，输出经二极管和0.5V 偏压后送至比较器反相端，比较器的同相端为3倍后的电流测定信号。
与其它电流控制芯片不同，振荡器的锯齿波信号没有输入到比较器，为此比较器后增设一个锁存器关闭信号经与300mV 相比教后，也送到锁存器，锁存器由锯齿波作为复位时钟脉冲 电流测定放大器输出由内电路限定在3.5V ，因此，电流测定信号输入电压值约为1.2V 以内根据1.2V 数值可以选定电流测定环节参数 振荡器的振荡频率由外接的电阻T R 和电容T C 决定，振荡器频率可达1MHz ，因此脉宽调制器A 、B 输出端的工作频率可达500kHz 开关频率同电阻T R 和电容T C 的关系如下： T T s C R f 2 .2= 基于UC1846的推挽式开关电源的设计 王先永，尹斌，吴海新，顾元强 河海大学，南京，(2101101） E-mail: Hongxian1682002@ 摘 要：本文为压力传感器设计了一款供电开关电源该电源选用推挽作为DC/DC 变换拓扑，采用电流模式PWM 控制器UC1846来实现控制电路的设计文章内容主要包括芯片UC1846的特点、主电路、变压器的详细设计过程、控制回路电路和保护电路，并且给出试验波形。
