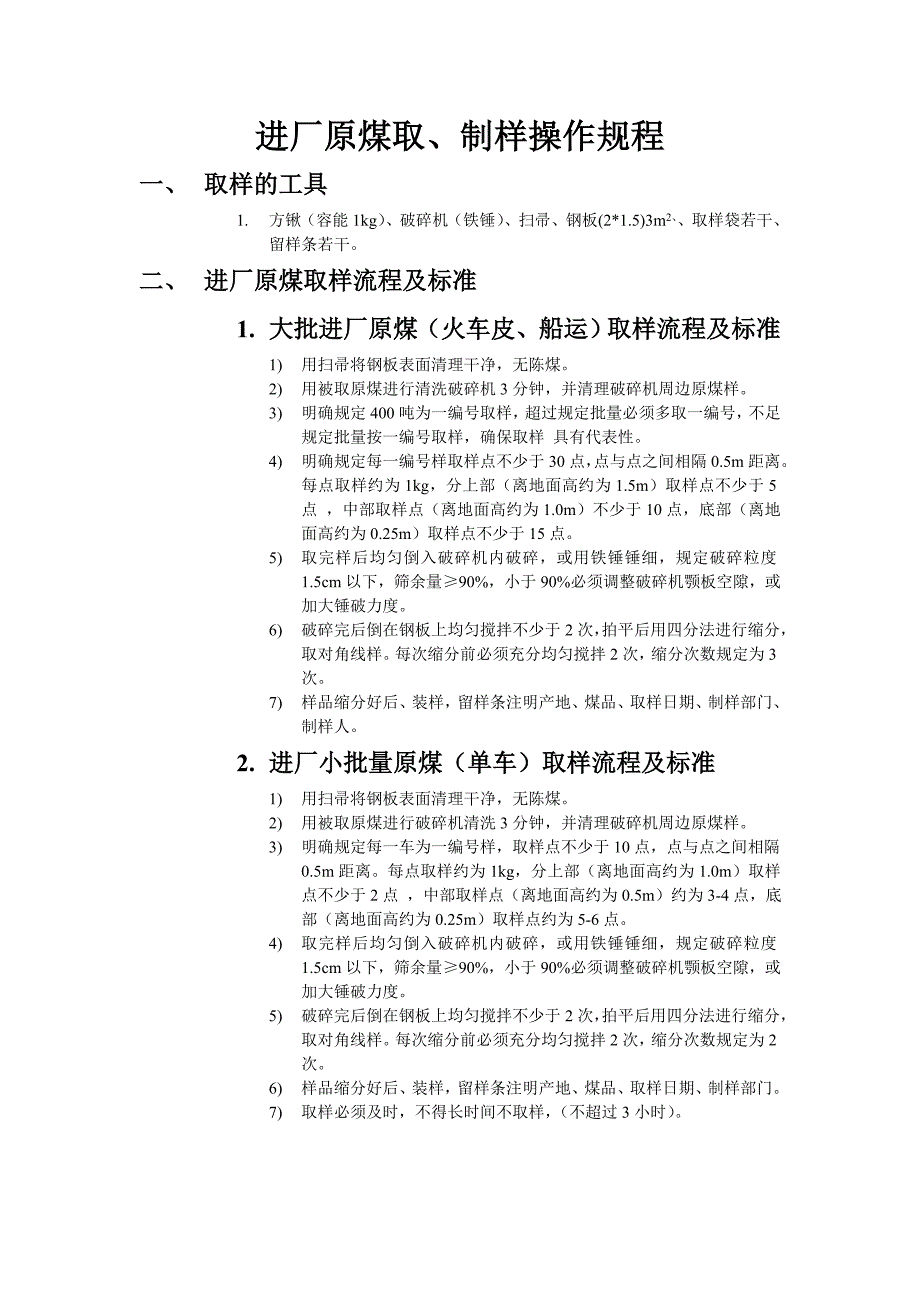

进厂原煤取、制样操作规程一、 取样的工具1. 方锹（容能1kg）、破碎机（铁锤）、扫帚、钢板(2*1.5)3m2、、取样袋若干、留样条若干二、 进厂原煤取样流程及标准1. 大批进厂原煤（火车皮、船运）取样流程及标准1) 用扫帚将钢板表面清理干净，无陈煤2) 用被取原煤进行清洗破碎机3分钟，并清理破碎机周边原煤样3) 明确规定400吨为一编号取样，超过规定批量必须多取一编号，不足规定批量按一编号取样，确保取样 具有代表性4) 明确规定每一编号样取样点不少于30点，点与点之间相隔0.5m距离每点取样约为1kg，分上部（离地面高约为1.5m）取样点不少于5点 ，中部取样点（离地面高约为1.0m）不少于10点，底部（离地面高约为0.25m）取样点不少于15点5) 取完样后均匀倒入破碎机内破碎，或用铁锤锤细，规定破碎粒度1.5cm以下，筛余量≥90%，小于90%必须调整破碎机颚板空隙，或加大锤破力度6) 破碎完后倒在钢板上均匀搅拌不少于2次，拍平后用四分法进行缩分，取对角线样每次缩分前必须充分均匀搅拌2次，缩分次数规定为3次7) 样品缩分好后、装样，留样条注明产地、煤品、取样日期、制样部门、制样人。
2. 进厂小批量原煤（单车）取样流程及标准1) 用扫帚将钢板表面清理干净，无陈煤2) 用被取原煤进行破碎机清洗3分钟，并清理破碎机周边原煤样3) 明确规定每一车为一编号样，取样点不少于10点，点与点之间相隔0.5m距离每点取样约为1kg，分上部（离地面高约为1.0m）取样点不少于2点 ，中部取样点（离地面高约为0.5m）约为3-4点，底部（离地面高约为0.25m）取样点约为5-6点4) 取完样后均匀倒入破碎机内破碎，或用铁锤锤细，规定破碎粒度1.5cm以下，筛余量≥90%，小于90%必须调整破碎机颚板空隙，或加大锤破力度5) 破碎完后倒在钢板上均匀搅拌不少于2次，拍平后用四分法进行缩分，取对角线样每次缩分前必须充分均匀搅拌2次，缩分次数规定为2次6) 样品缩分好后、装样，留样条注明产地、煤品、取样日期、制样部门7) 取样必须及时，不得长时间不取样，（不超过3小时）注明：隔天取综合样时，取样点必须刨20cm的深度，确保取样有代表性三、原煤工业分析方法：1. 收到基水分的测定：称取50克进厂煤样（未烘干之前的煤样），置于已升至105～110℃ 带鼓风机的烘箱内（在鼓风条件下）干燥1小时，取出冷却，称量，如此反复，直至恒重。
收到基水分百分比按下式计算：Mar=式中：Mar——原煤收到基水分（%） m——烘干前式样质量 （g）m1——烘干后式样质量 （g）2. 分析基（空气干燥基）水分的测定：准确称取粒度为0.2mm以下的空气干燥煤样（1±0.1）g，称准至0.0002g，平摊在已恒重的称量瓶中，然后把盖开启，将称量瓶放入已升至105～110℃带鼓风机的烘箱内在鼓风条件下，烟煤干燥1h，无烟煤干燥1～1.5h取出放入干燥器中冷却至室温，称量，再放入烘箱内干燥30min，用同样方法冷却，称量，如此反复，直至恒重 分析基（空气干燥基）水分百分比按下式计算：Mad=式中：Mad——空气干燥煤样的水分（%） m——称取的空气干燥基煤样的质量 （g）m1——煤样烘干后失去的质量 （g） 3、空气干燥基灰分的测定 准确称取粒度为0.2mm以下的空气干燥煤样（1±0.1）g，称准至0.0002g，均匀地摊平在灰皿中，置于电炉上加热至近灰色，放入高温炉内从低温升至500℃，保持30分，升至815±10℃，灼烧1小时取出放在干燥器中冷却至室温，称量再放入高温炉中灼烧20分钟，取出，冷却，称量，如此反复，直至恒重。
分析基（空气干燥基）灰分百分比按下式计算：式中：Aad——空气干燥煤样的灰分（%） m——称取的空气干燥基煤样的质量 （g）m1——灼烧后残留物的质量 （g） 4空气干燥机挥发分的测定 准确称取粒度为0.2mm以下的空气干燥煤样（1±0.1）g，称准至0.0002g，放入已灼烧恒重的挥发分坩埚内，将坩埚轻轻振动，使其中的煤样铺平后加盖，放在坩埚架上，将坩埚架放入已升至920℃的高温炉中，关好炉门，加热7分钟此温度到试验结束，否则试验作废 从炉中取出坩埚，在空气中冷却5—6分钟，放入干燥器中，冷却至室温，称量烟煤在下表中查出焦渣特征 渣特征分类：A. 粉状——全部是粉状，没有相互粘着的颗粒B. 粘着——用手指轻碰即成粉状，或基本上是粉状，其中有较大的团状或团粒，轻碰即成粉状C. 弱粘结——用手指轻压即成小块D. 不熔融粘结——用手指用力压才裂成小块，焦渣上表面无光泽，下表面稍有银白色金属关泽，焦渣下表面银白色关泽更明显E. 不膨胀熔融粘结——焦渣形成扁平的饼状，煤粒的界限不易分清，表面有明显银白色金属光泽，焦渣下表面银白色光泽更明显。
F. 微膨胀熔融粘结——用手指压不碎，在焦渣上下表面均有银白色金属光泽，但在焦渣表面，具有较小的膨胀泡（或小气泡）G. 膨胀熔融粘结——焦渣上下表面有银白色金属光泽，明显膨胀，但高度不超过15毫米H. 强膨胀熔融粘结——焦渣上下表面有银白色金属光泽，焦渣高度大于15毫米分析基（空气干燥基）挥发分百分比按下式计算：Vad=式中：Vad——空气干燥煤样的挥发分（%） m——空气干燥基煤样的质量 （g）m1——煤样加热后减少的质量 （g） Mad——空气干燥煤样的水分（%） 5.烟煤和无烟煤低位发热量的计算1) 烟煤低位发热量的计算（ⅰ）干燥无灰基挥发分的计算（Vdaf）Vdaf =其：Vdaf≥10为烟煤Vdaf＜10为无烟煤根据焦渣特征及Vdaf在下表查出K值VdafK焦渣 特征＞1013.5＞13.517＞1720＞2023＞2329＞2932＞3235＞3538＞3842＞4218480.58078.576.576.573737372.528483.58381787877.576.575.574.5384.584.583.582.581807978.5776.5484.585848382818079.57977.55-684.585858483.582.581.5818079.5784.585858584.5848382.582818＼8585858584．583.58382.582 (ⅱ)烟煤分析基低位发热量公式 Qnet.ad=8575.63-17.63Vad-94.64Aad-167.89Mad+41.52CRC cal∕g式中：Qnet.ad——空气干燥基低位发热量 cal∕g Vad——空气干燥基挥发分% Aad——空气干燥基灰分% Mad——空气干燥基水分% CRC——焦渣特征换算收到基低位发热量（Qnet.ar） Qnet.ar= Qnet.ad×2）无烟煤低位发热量公式 （ⅰ）空气干燥基低位发热量计算（Qnet.ad） Qnet.ad=8325.46-5.92Vad-91.41Aad-134.63Mad cal/g式中：Qnet.ad——空气干燥基低位发热量 cal∕g Vad——空气干燥基挥发分% Aad——空气干燥基灰分% Mad——空气干燥基水分%（ⅱ）换算收到基低位发热量（Qnet.ar） Qnet.ar= Qnet.ad×式中：Qnet.ad——空气干燥基低位发热量 cal∕g Mad——空气干燥基水分% Mar——原煤收到基水分（%）。
