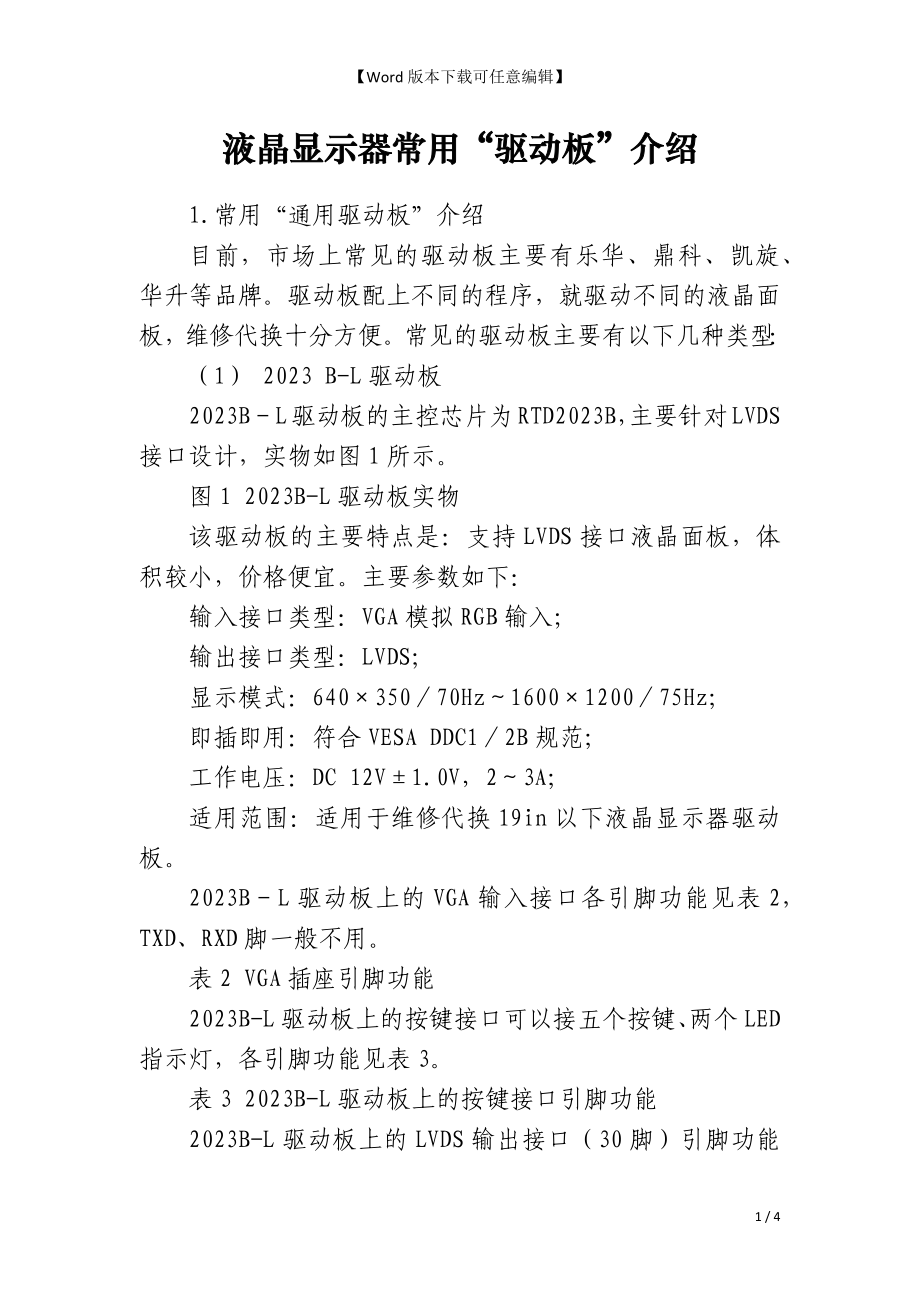

Word版本下载可任意编辑】 液晶显示器常用“驱动板”介绍 1.常用“通用驱动板”介绍 目前，市场上常见的驱动板主要有乐华、鼎科、凯旋、华升等品牌驱动板配上不同的程序，就驱动不同的液晶面板，维修代换十分方便常见的驱动板主要有以下几种类型： （1） 2023 B-L驱动板 2023B－L驱动板的主控芯片为RTD2023B，主要针对LVDS接口设计，实物如图1所示 图1 2023B-L驱动板实物 该驱动板的主要特点是：支持LVDS接口液晶面板，体积较小，价格便宜主要参数如下： 输入接口类型：VGA模拟RGB输入； 输出接口类型：LVDS； 显示模式：640×350／70Hz～1600×1200／75Hz； 即插即用：符合VESA DDC1／2B规范； 工作电压：DC 12V±1.0V，2～3A； 适用范围：适用于维修代换19in以下液晶显示器驱动板 2023B－L驱动板上的VGA输入接口各引脚功能见表2，TXD、RXD脚一般不用 表2 VGA插座引脚功能 2023B-L驱动板上的按键接口可以接五个按键、两个LED指示灯，各引脚功能见表3。
表3 2023B-L驱动板上的按键接口引脚功能 2023B-L驱动板上的LVDS输出接口（30脚）引脚功能见表4 表4 2023B-L驱动板LVDS输出接口各引脚功能 2023B-L驱动板上的高压板接口引脚功能见表5 表5 2023B-L驱动板上的高压板接口引脚功能 （2）203B-L驱动板 2023B-L主要针对TTL接口设计，其上的LVDS接口为插孔，需要重新接上插针后才能插LVDS插头2023B-T驱动板实物如图6所示 图6 2023B-T驱动板实物图 2023B-T驱动板体积比2023B-L稍大，价格也相对高一些，其主要参数如下： 输入接口类型：VGA模拟RGB输入； 输出接口类型：TTL； 显示模式：640×350／70Hz～1280×1024／75 Hz： 即插即用：符合VESA DDC1／2B规范； 工作电压：DC 12V±1.0V，2～3A； 适用范围：适用于维修代换20in以下液晶显示器的驱动板 2023B-T驱动板的VCA输入接口、按键接口、LVDS输出接口、高压板接口引脚功能与前面介绍的2023B-L驱动板基本一致。
2023B-T驱动板的TTL插针CN1（40脚）、CN2（30脚）用于驱动40＋30屏线接口的液晶面板，CN1（40脚）、CN2（30脚）的引脚排列顺序如图7所示，引脚功能分别见表8 、表9 图7 CN1（40脚）、CN2（30脚） 表8 TTL接口CN1（40脚）引脚功能 表9 TTL接口CN2（30脚）引脚功能 2023B-T驱动板的TTL插口CN3（45脚）、CN4（30脚）用于驱动45＋30屏线接口的液晶面板，CN3（45脚）、 CN2（30脚）的引脚排列顺序如图12所示，引脚功能分别见表10、表11 图12 CN3（45脚）、CN4（30脚）的引脚排列顺序示意图 表10 TTL接口CN3（45脚）引脚功能 表11 TTL接口CN4（30脚）引脚功能 （3）CM5621驱动板 CM5621驱动板的主控芯片为GM5621，实物图如图13所示 图13 GM5621驱动板实物图 该驱动板的主要特点是：具有DVI数字输人接口，能够接收DVI数据信号，支持LVDS接口液晶面板，主要参数如下： 输入接口类型：VGA模拟RGB输人和DVI数字输入； 输出接口类型：单路／双路6bit或8bit LVDS： 显示模式：支持SXGA（1280×1024）以下的分辨率； 工作电压：DC 12V±1。
0V，2～3A； 适用范围：适用于维修代换15in、17in液晶显示器的驱动板 （4）专用接口驱动板 有些液晶显示器采用RSDS、TMDS或TCON接口液晶面板，代换此类液晶显示器驱动板时，需要选用相应接口的专用驱动板图14所示是RSDS接口驱动板实物图 图14 RSDS接口驱动板实物图 该RSDS驱动板用得较少，价格稍高，主要支持单口PIN或双口30＋50等RSDS接口的面板，同时也支持X82（HSD150X82面板）和X84（HSD150X84面板） （5）VGA／TV／AV三合一驱动板 VGA／TV／AV三合一驱动板可输入VGA／TV／AV三种信号，带遥控，实物图如图15所示对于想把液晶显示器改成具有电视和AV输入功能的用户，可采用这种驱动板 图15 VGA／TV／AV三合一驱动板实物图 :4 / 4。
