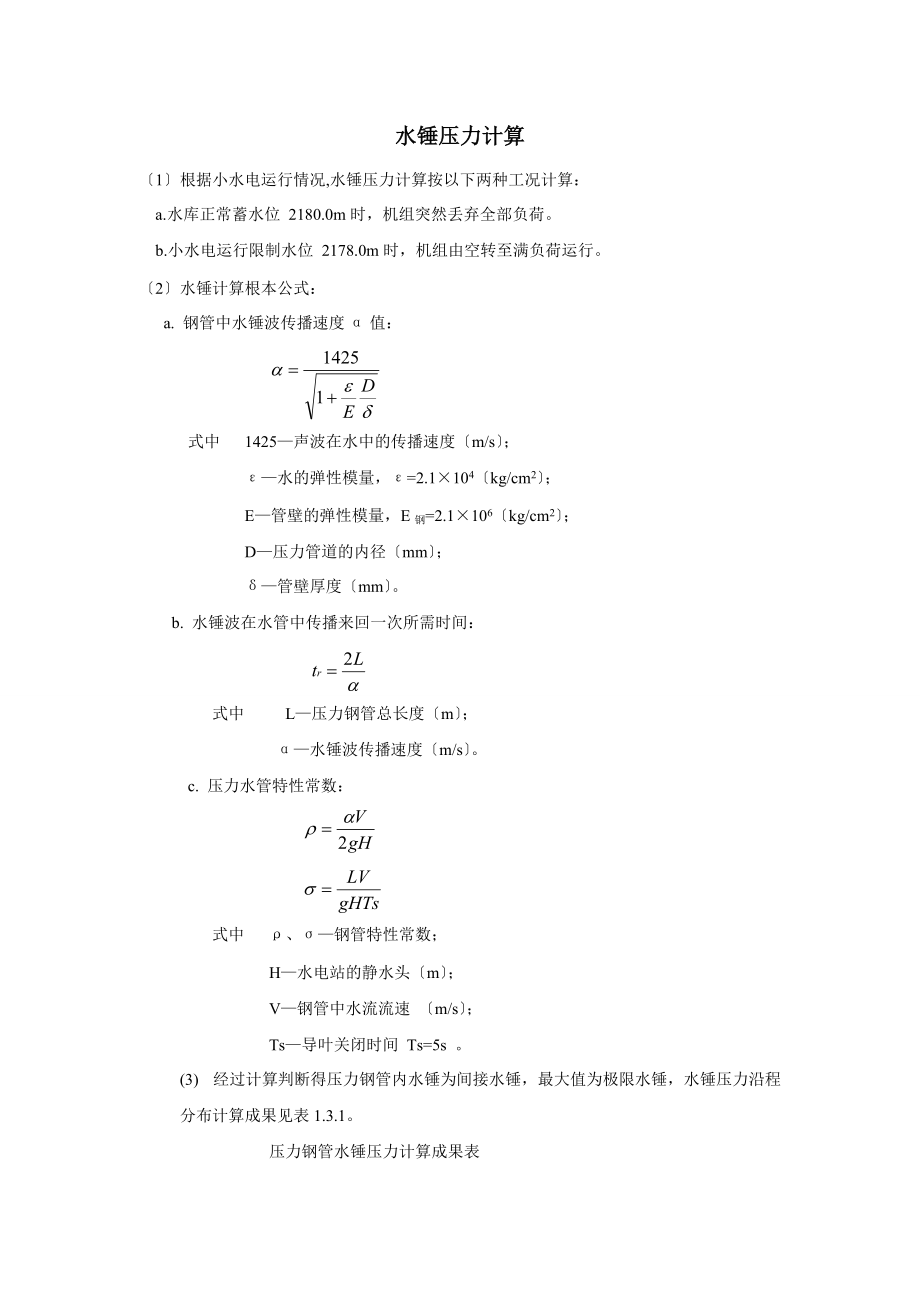

水锤压力计算〔1〕根据小水电运行情况,水锤压力计算按以下两种工况计算：a. 水库正常蓄水位 2180.0m时，机组突然丢弃全部负荷 b.小水电运行限制水位 2178.0m时，机组由空转至满负荷运行〔2〕水锤计算根本公式： a. 钢管中水锤波传播速度α值： 式中 1425—声波在水中的传播速度〔m/s〕； ε—水的弹性模量，ε=2.1×104〔kg/cm2〕； E—管壁的弹性模量，E钢=2.1×106〔kg/cm2〕； D—压力管道的内径〔mm〕； δ—管壁厚度〔mm〕 b. 水锤波在水管中传播来回一次所需时间： 式中 L—压力钢管总长度〔m〕； α—水锤波传播速度〔m/s〕 c. 压力水管特性常数： 式中 ρ、σ—钢管特性常数； H—水电站的静水头〔m〕； V—钢管中水流流速 〔m/s〕； Ts—导叶关闭时间 Ts=5s 3) 经过计算判断得压力钢管内水锤为间接水锤，最大值为极限水锤，水锤压力沿程分布计算成果见表1.3.1。
压力钢管水锤压力计算成果表 表1.3.1 工 况 位 置 工 况 Ⅰ 工 况 ⅡM转折点0.338-0.518M1转折点3.402-5.21N1转折点6.434-9.85机组导叶前7.752-11.872(4)水锤压力沿程分布曲线见附图1.1.1。
