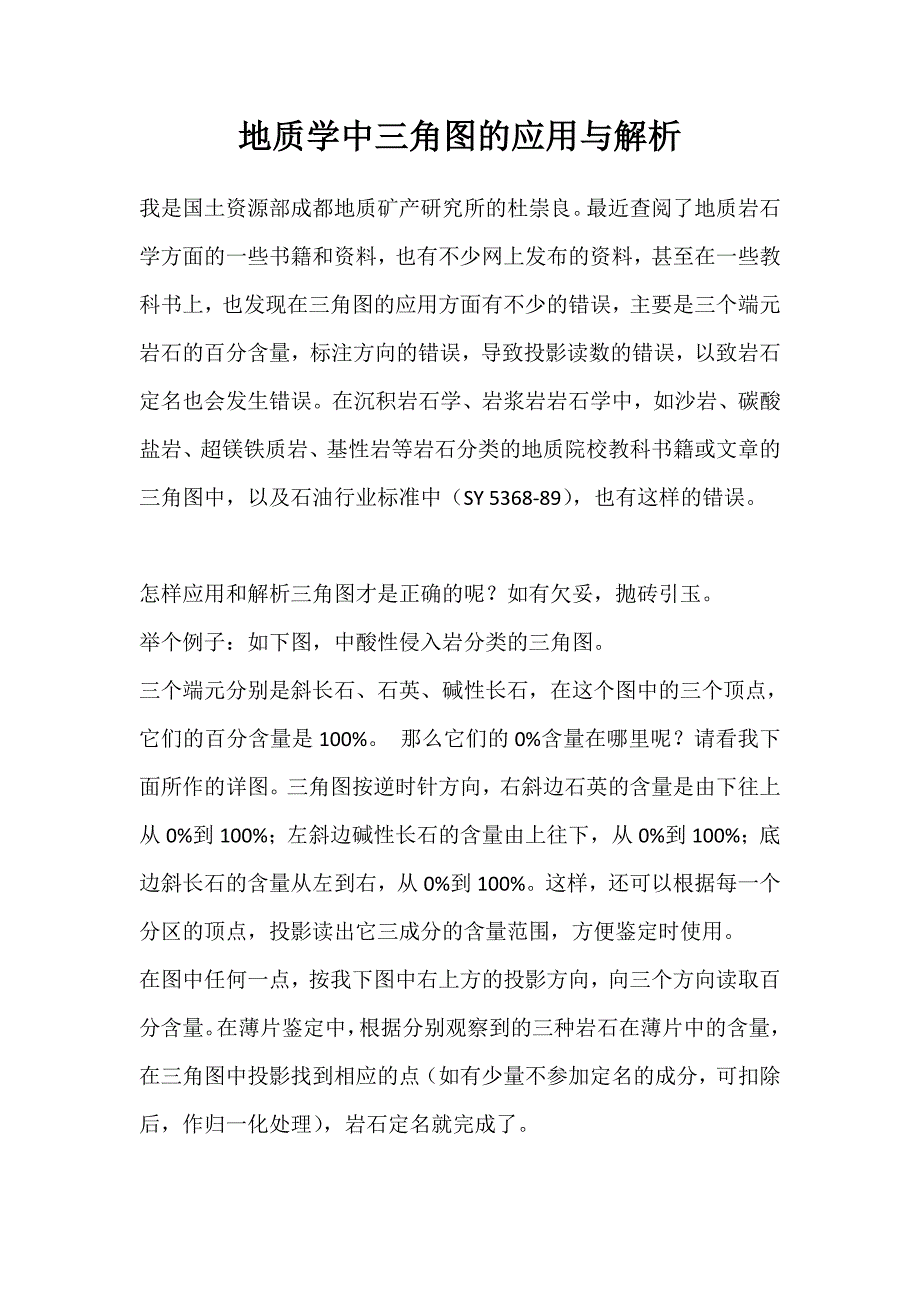

地质学中三角图的应用与解析

地质学中三角图的应用与解析地质学中三角图的应用与解析我是国土资源部成都地质矿产研究所的杜崇良最近查阅了地质岩石学方面的一些书籍和资料，也有不少网上发布的资料，甚至在一些教科书上，也发现在三角图的应用方面有不少的错误，主要是三个端元岩石的百分含量，标注方向的错误，导致投影读数的错误，以致岩石定名也会发生错误在沉积岩石学、岩浆岩岩石学中，如沙岩、碳酸盐岩、超镁铁质岩、基性岩等岩石分类的地质院校教科书籍或文章的三角图中，以及石油行业标准中（SY 5368-89） ，也有这样的错误怎样应用和解析三角图才是正确的呢？如有欠妥，抛砖引玉举个例子：如下图，中酸性侵入岩分类的三角图三个端元分别是斜长石、石英、碱性长石，在这个图中的三个顶点，它们的百分含量是 100% 那么它们的 0%含量在哪里呢？请看我下面所作的详图三角图按逆时针方向，右斜边石英的含量是由下往上从 0%到 100%；左斜边碱性长石的含量由上往下，从 0%到100%；底边斜长石的含量从左到右，从 0%到 100%这样，还可以根据每一个分区的顶点，投影读出它三成分的含量范围，方便鉴定时使用在图中任何一点，按我下图中右上方的投影方向，向三个方向读取百分含量。

在薄片鉴定中，根据分别观察到的三种岩石在薄片中的含量，在三角图中投影找到相应的点（如有少量不参加定名的成分，可扣除后，作归一化处理） ，岩石定名就完成了。
