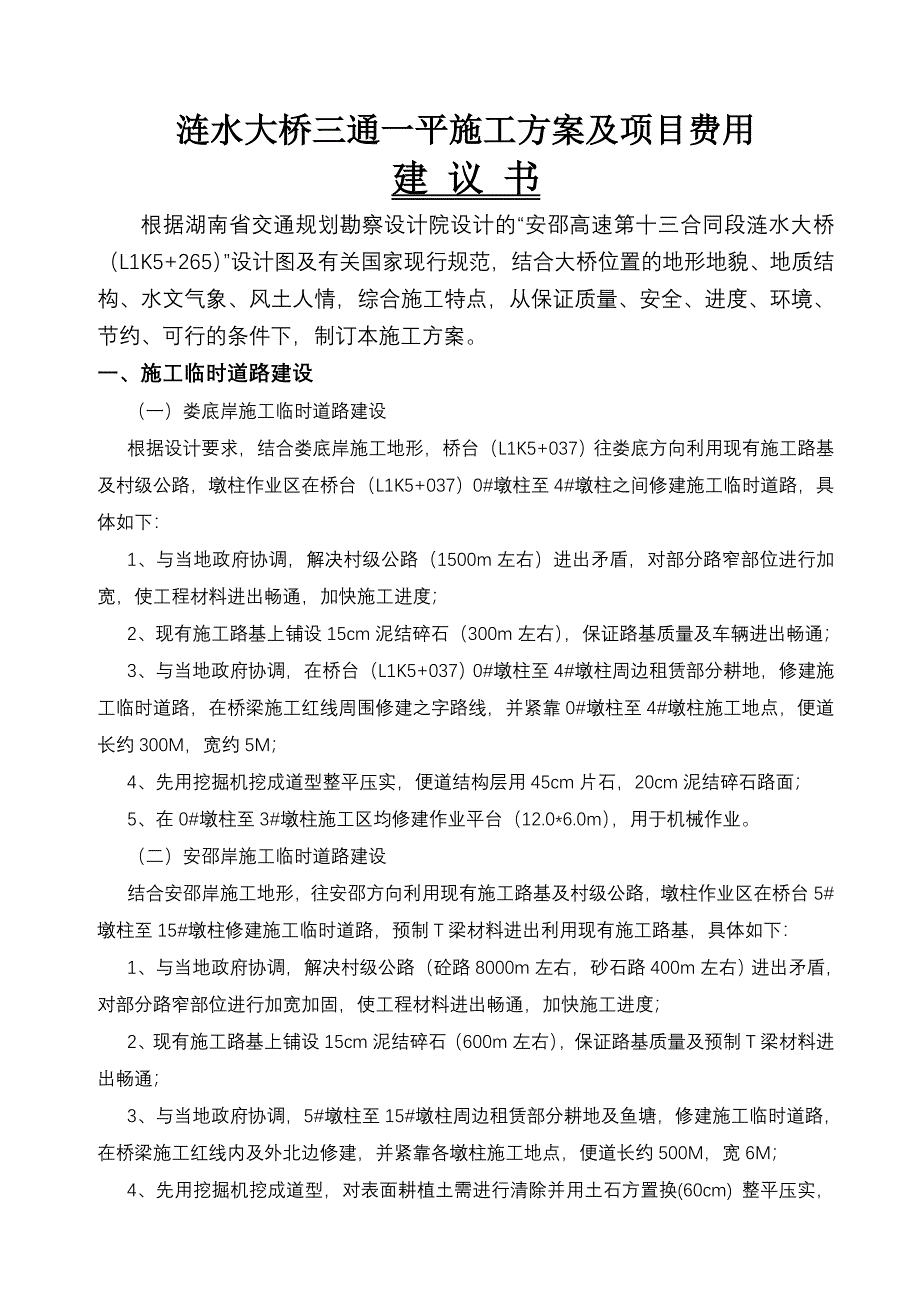

涟水大桥三通一平施工方案及项目费用建 议 书根据湖南省交通规划勘察设计院设计的“安邵高速第十三合同段涟水大桥（L1K5+265）”设计图及有关国家现行规范，结合大桥位置的地形地貌、地质结构、水文气象、风土人情，综合施工特点，从保证质量、安全、进度、环境、节约、可行的条件下，制订本施工方案一、施工临时道路建设（一）娄底岸施工临时道路建设根据设计要求，结合娄底岸施工地形，桥台（L1K5+037）往娄底方向利用现有施工路基及村级公路，墩柱作业区在桥台（L1K5+037）0#墩柱至4#墩柱之间修建施工临时道路，具体如下：1、与当地政府协调，解决村级公路（1500m左右）进出矛盾，对部分路窄部位进行加宽，使工程材料进出畅通，加快施工进度；2、现有施工路基上铺设15cm泥结碎石（300m左右），保证路基质量及车辆进出畅通；3、与当地政府协调，在桥台（L1K5+037）0#墩柱至4#墩柱周边租赁部分耕地，修建施工临时道路，在桥梁施工红线周围修建之字路线，并紧靠0#墩柱至4#墩柱施工地点，便道长约300M，宽约5M；4、先用挖掘机挖成道型整平压实，便道结构层用45cm片石，20cm泥结碎石路面；5、在0#墩柱至3#墩柱施工区均修建作业平台（12.0*6.0m），用于机械作业。
二）安邵岸施工临时道路建设结合安邵岸施工地形，往安邵方向利用现有施工路基及村级公路，墩柱作业区在桥台5#墩柱至15#墩柱修建施工临时道路，预制T梁材料进出利用现有施工路基，具体如下：1、与当地政府协调，解决村级公路（砼路8000m左右，砂石路400m左右）进出矛盾，对部分路窄部位进行加宽加固，使工程材料进出畅通，加快施工进度；2、现有施工路基上铺设15cm泥结碎石（600m左右），保证路基质量及预制T梁材料进出畅通；3、与当地政府协调，5#墩柱至15#墩柱周边租赁部分耕地及鱼塘，修建施工临时道路，在桥梁施工红线内及外北边修建，并紧靠各墩柱施工地点，便道长约500M，宽6M；4、先用挖掘机挖成道型，对表面耕植土需进行清除并用土石方置换(60cm) 整平压实，特别对12#、13#墩之间对鱼塘淤泥清除，再用土石方整平压实，便道结构层用45cm片石，20cm泥结碎石路面；5、在5#墩柱至15#墩柱施工区均修建作业平台（12.0*6.0m），用于机械作业三）施工临时道路建设项目费用概算序号设备与项目名称单位数 量概算（元）造价备注1娄底岸村级公路加宽加固M150030000.002娄底岸临时道路(含作业平台)M300100000.003安邵岸乡村公路加宽加固M800025000.004安邵岸村砂石公路加宽加固M40020000.005安邵岸临时道路(含作业平台)M500260000.00小 计435000.00施工临时道路建设项目费用概算合计：435000.00元二、后张法预应力砼T梁施工场地建设（一）施工场地准备全桥共有90片T梁（每片T梁约80吨），为按时按质完成预制工作我们拟采取如下措施： 1、在已填筑的L1K5+900~L1K6+140段240m安邵岸桥头道路基上作为预制场；2、在场地平整及运输路基(95层)上铺碎石土层厚20cm，然后用压路机压实；3、制作6个制梁台座，预制梁台座共布置6个。
台座底面铺砌40cm厚M7.5浆砌片石，浆砌片石上按大梁平面尺寸浇注20cm厚C20砼，并在砼顶面周边预埋∠50×50角钢，在浇注砼过程中预留φ40mm预留孔作装模用，梁头两端2米范围内浇注55cm厚砼底模采用3～5mm钢板与预埋角钢焊接牢固；4、设置存放大梁的台座，可存放12片大梁；5、设置砼T梁钢筋存放与加工棚,钢筋堆放按各种型号分别堆放, 台座底面铺砌30cm厚M7.5浆砌片石，浆砌片石上浇注20cm厚C20砼宽20cm,加工棚用钢管(G40)支护成简易棚；6、砼搅拌站砂石堆场按材料用水泥砂浆砌砖墙分别隔场，地面用C15砼捣实厚15cm，确保材料的整洁和不必要的浪费；7、轨道式龙门吊基础用C20砼浇灌400*400梁，并按预制T梁台座平行浇灌，在浇灌时根据龙门吊设备需要埋置螺栓二）设备配置1、加工4套模板（1套边模，3套中模）；2、制安用轨道式龙门吊2台；3、配备45m3/h的拌合站1套；4、120T轨道式架桥机1组5、预应力张拉设备（YCW250）二台三）场地项目费用概算序号设备与项目名称单位数 量概算（元）造价备注1场地平整(640*22.0) 、填压项1280000.002预制梁台座项12120000.003存放大梁台座项12120000.004钢筋堆放与加工棚(40*40)项130000.005砼搅拌站及材料堆场砼硬化项155000.006轨道式龙门吊基础及铁轨M480450000.00小 计1055000.00后张法预应力砼T梁施工场地建设费用概算合计：1055000.00元三、施工桥用砼搅拌站建设(一）施工场地准备根据设计要求，结合安邵岸施工地形，在墩柱11#附近（北向）修建施工桥用钢筋加工场，具体如下：1、与当地政府协调，征用租赁墩柱8#～10#附近（北向）处部分农田（约4000m2）；2、与当地政府协调，利用现有机耕道，对其进行加固加宽，作为砂石、水泥的主要的进出口；即在路基上铺设15cm泥结碎石（200m左右），保证路基质量及车辆进出畅通；3、先用土方将场地挖填平，再用土石方整平压实，结构层用45cm片石，20cm泥结碎石路面（标高在118.500左右，最高洪峰约117.500）；4、砂石堆放场地面C15砼浇灌厚12cm，三面用M10水泥砂浆砌二砖墙砌挡墙高1.0m，砂石堆放场面积各约240M2。
二）设备配置1、砼搅拌机(JDY500/30m3/h)二台；2、砂石计量仓(1000W/三斗)一台；3、轮胎式载机(JL40)一台；4、水泥贮罐(60T)二套；5、砼输送泵(BSA1406/75KW)一套；6、备用发电机组(250GF79/250KW)一台三）场地项目费用概算序号设备与项目名称单位数 量概算（元）造价备注1场地平整(60.0*65.0)、填压项1140000.002砂石堆放场砼硬化项160000.003搅拌机棚项130000.004备用发电机组项150000.00小 计280000.00施工桥用砼搅拌站建设费用概算合计：280000.00元四、施工桥用钢筋加工场建设（一）施工场地准备根据设计要求，结合安邵岸施工地形，在墩柱11#附近（北向）修建施工桥用钢筋加工场，具体如下：1、与当地政府协调，征用租赁墩柱11#附近（北向）处鱼塘及部分农田、耕地（约2000m2）；2、与当地政府协调，利用现有机耕道，对其进行加固加宽，作为钢材的主要的进出口；即在路基上铺设15cm泥结碎石（200m左右），保证路基质量及车辆进出畅通；3、先用挖掘机将鱼塘淤泥清除，再将耕地土方挖填平，再用土石方整平压实，场地结构层用45cm片石，20cm泥结碎石路面（标高在123.000左右）；4、设置砼T梁钢筋存放与加工棚,钢筋堆放按各种型号分别堆放, 台座底面铺砌30cm厚M7.5浆砌片石，浆砌片石上浇注20cm厚C20砼宽20cm,加工棚用钢管(G40)支护成简易棚；5、临时用房为成品式板房（约600m2）,地面为水泥(C15)砼厚10cm。
二）设备配置1、钢筋加工设备一套；2、对焊机一台；3、电焊机一台三）场地项目费用概算序号设备与项目名称单位数 量概算（元）造价备注1场地平整(40.0*50.0)、填压项1100000.002钢筋堆放项130000.003加工棚项150000.00小 计180000.00施工桥用钢筋加工场建设费用概算合计：180000.00元五、临时用水用电建设（一）施工临时用水1、根椐施工现场平面布置，考虑墩柱、T梁、系梁、桥面施工，在15#墩柱附近高处设置20M3的施工用水贮水罐，然后用PVC水管（G25）分送至各施工用水点； 2、临时用水取水点：在涟水河安装一台7.5千瓦的潜水泵，并安装水管由5#墩至15#桥台接入预制场和拌和站，3、预制场和拌和站分别设置小型蓄水池（3M3）4、为保证施工质量，后期桥面施工时配置小型运水车（农用车配水箱，1M3）二）施工临时用电1、临时用电电源：在安邵岸的施工场地外(水塘边)500m左右处有一高压电源，以就近取材和经济实用的原则，与当地政府沟通可从此接电；2、在现有（当地村变房）变电房处安装变压器，根据现场用电情况需要500千瓦的变压器，再从变压房内架线至各施工现场；3、同时施工现场需配备一台250千瓦的发电机，以停电应急需求。
三）场地项目费用概算1、临时用水：序号设备与项目名称单位数 量概算（元）造价备注1总取水系统套130000.002总贮水罐及送水管网M170025000.003各施工点贮水池项210000.004人工安装费项15000.00小 计70000.002、总配电部分：序号设备与项目名称单位数 量概算（元）造价备注1高压保护系统项130000.002315KVA变压器台1120000.003高低压配电系统套180000.004人工安装费项160000.00小 计290000.003、预制T梁临时用电：序号设备与项目名称单位数 量概算（元）造价备注1低压配电控制系统套110000.002低压线路(BLV500/25mm2)M200040000.003人工安装费项110000.004现场控制系统项15000.00小 计65000.004、砼搅拌站场与钢筋加工场临时用电：序号设备与项目名称单位数 量概算（元）造价备注1低压配电控制系统套115000.002低压线路(BLV500/35mm2)M80020000.003人工安装费项110000.004现场控制系统项15000.00小 计50000.005、桥墩施工场临时用电：序号设备与项目名称单位数 量概算（元）造价备注1低压配电控制系统套120000.002低压线路(BLV500/35mm2)M120035000.003人工安装费项1。
