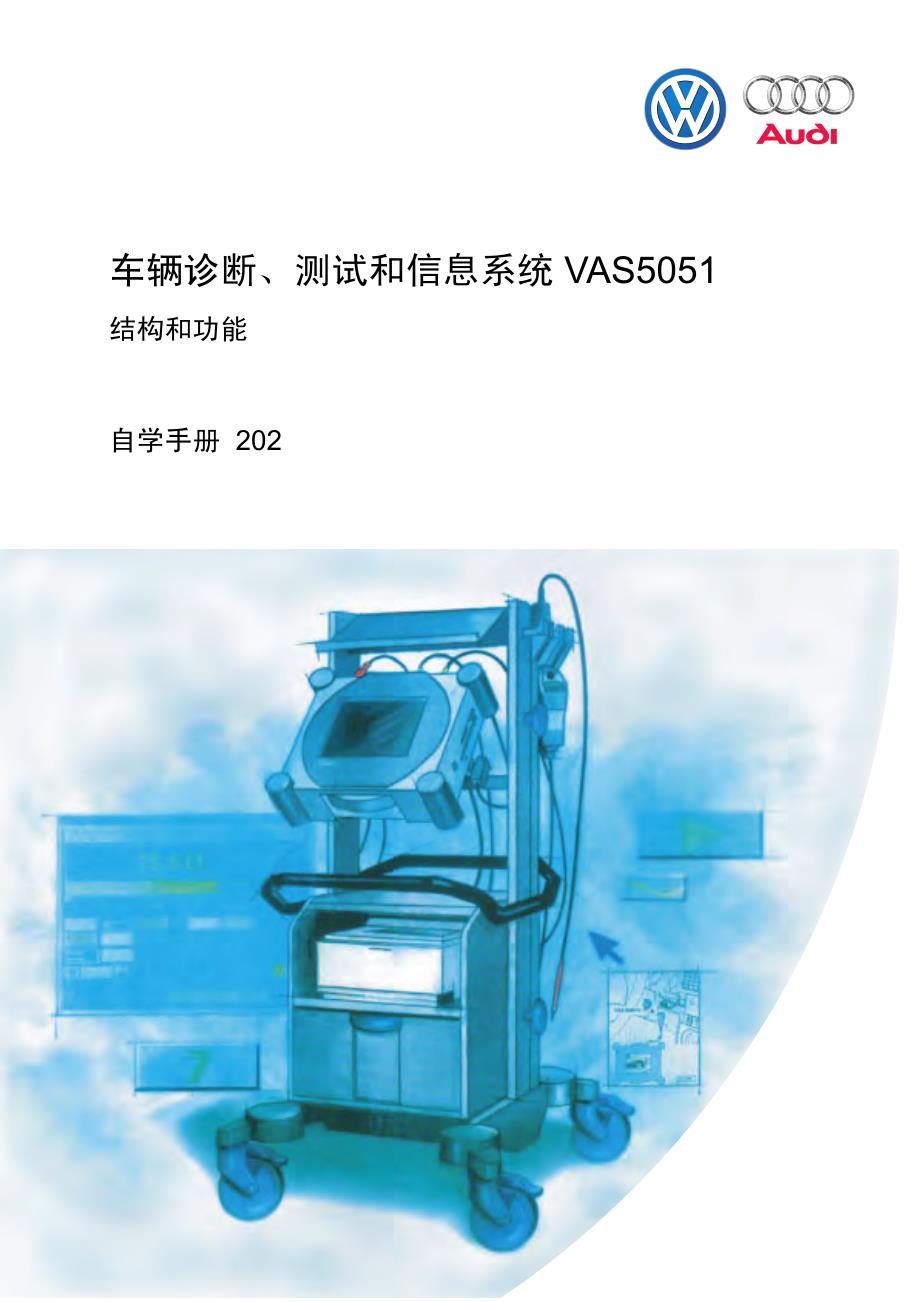

车辆诊断、测试和信息系统 VAS5051结构和功能自学手册 2022202/001车辆诊断、测试和信息系统 VAS5051. . . 用于进行现代化的故障查询!此新颖的系统在进行车辆电子系统的故障查询时，能够为修理工提供全面和精确的支持修理工在引导性故障查询模式时，能够得到系统的帮助；他也可以用测试仪的自诊断功能执行自己灵活的测试顺序系统提供有关操作和故障探测方面的帮助3VAS 5051的主要部件为什么要使用另一个新的诊断系统？. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .?4系统基本原理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .?5结构和特点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ?6测试仪简介 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .?7模式启动屏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .?12管理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .?13车辆自诊断. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .?14测试仪表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .?16引导性故障查询 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .?18用VAS 5051测量和分析万用表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .? 22数字存储示波仪（DSO）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .? 25用DSO分析传感器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .? 30用DSO分析执行元件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .? 40接通诊断系统的电源之前、请先阅读使用说明书中有关测试仪的使用和技术特点的信息。
新技术！注意! 说明!自学手册不是维修手册!有关测试、调整和修理说明，请参阅相关的维修技术资料目录4为什么要使用另一个新的诊断系统？现代电子技术使得我们的汽车更加安全，舒适和对环境更加友好车辆中不断增加的电子网络系统使得故障查找变得越来越复杂和费时因为以前使用的车辆测试仪仅能指出找到故障的路径，所以在故障查找时常常因为需要进行各种测量和查阅各种修理手册而浪费了很多时间经常性的以怀疑为基础而进行的修理常常导致用户支付不必要的费用和修理工重复不必要的修理现在，VAS 5051车辆诊断、测试和信息系统将结束这种局面新系统用现代化的技术把车辆的自诊断、测试仪表和技术资料组合起来使用VAS 5051可以使得对车辆的故障查找更理性，更精确，更直观和更经济：-? 因为触摸屏上引导性故障查询的各个阶段都会提示你需要做什么和如何做的确切指令：操作失误实际上被排除了 因为可以通过车辆的诊断接口读取控制单元故障存储器中的信息并且自动生成客观的测试计划 因为你可以从具有车辆识别代码的选择清单中选择列出的数据，可以输入故障特征或选择功能，部件组和单个部件 因为可以根据你所选择的功能、部件组或单个部件显示相关的技术资料。
如果需要，可以把它们打印出来因为它具有现代化的技术和以未来为导向的能力，所以全世界大众集团的所有维修站均将配备新颖的VAS 5051VAS 5051可以使用于大众集团生产的各种品牌的车辆上VAS 5051的主要部件5系统基本原理VAS 5051是一个以基础信息为基础的系统基 础信息存储一张光盘上，其中包含以下方面的 最新信息：-? 装备 -? 控制单元的故障代码 -? 故障特征 -? 有关功能和部件的车辆结构 -? 功能测试 -? 技术资料数据按照各层次结构进行组合，彼此之间有链接基础信息用诊断开发系统编写 可以很容易地对它进行补充和更改，使它与新的 车辆匹配也可以写入新的技术资料， 例如：利用维修站自己的修理经验编入新的故障 特征和它们的解决方案由于有了基础信息，诊断系统能够：- 识别车辆以及它的标准/ 选装装备 - 对安装在车辆上的电子系统执行自动系统测试 - 根据测试计划和所选择的故障特征，执行“引导 性故障查询” - 根据修理人员自己的知识，直接选择测试方式 - 产生易于使用的自诊断功能 - 根据功能测试的自动步骤，产生新的测试计划6测试仪打印机仪器小车测试导线202/002VAS 5051的主要部件VAS 5051的系统特性：-由外接交流电或车辆的诊断接口供电的便携式测试仪，一个集成的蓄电池作为短时间的后备供电。
使用对压力敏感的彩色触摸屏操作集成的诊断和测试仪模块集成的光盘驱动器中可以使用相关语言的修理信息结构和特点-控制打印机的红外线接口具有连接外部监视器的VGA接口（视频图形适配器）配备了通过加装ISDN端口实现遥控诊断的功能7202/004测试仪简介VAS 5051的功能中心是具有LCD触摸屏的测试仪当被放置在仪器小车上时，整个系统就具有机动性,而且诊断需要的所有设备总是伸手可及也可以单独地携带测试仪，例如用手柄把它放置在汽车内可以通过触摸显示屏上相应的文字或导向元素来控制测试仪测试仪是一个测量仪表和电脑的组合体操作系统和应用程序都存储在其内部可以用内置的光盘驱动器从可替换光盘中读取特定车辆的数据，测试程序以及专用文件并把它们存储在测试仪的硬盘中使用一张新光盘就可以非常简单地对系统进行升级可以通过红外线接口操纵打印机，不需要附加接线系统具有打印资料和显示屏硬拷贝功能8VAS 5051AdministrationVAS 5051 Vehicle Diagnostic,Testing and Information System Version -GB- /V02.00 22/10/97 Vehicle Self-Diagnosis Test Instruments Guided Fault Finding Help202/ 003VAS 5051的主要部件前部测试仪的前部是一个向修理工提供信息和与其进行通讯的显示屏。
可以用覆盖整个显示屏的触摸屏操作测试仪它探测来自你的手指或其他物体的对触摸屏所施加的压力，从而代替鼠标和键盘显示屏上显示的图形被称为“屏”它们显示测试仪的所有信息和功能可以通过颜色的变化来识别控制测试仪的文字或导航元素只有当触摸显示屏产生的压力消失后，所选择的控制元素才会被激活不得使用尖锐的或热的物体，或者那些会褪色的物体来操作显示屏这些物体会损坏显示屏如果几分钟不使用测试仪，则测试仪切换至节能模式当触摸显示屏时，最后一次被访问的屏出现在显示屏上VAG接口串行接口键盘接口电脑卡接口交流电源线连接处软盘驱动器光盘驱动器红外线接口电源开关右侧202/005202/006左侧电源连接点位于盖板背后在维修站内只需连接 交流电源，另外一些连接点是由维修人员使用的和为将来扩展测试仪的功能而保留的可以把一个外部的监视器连接至VGA接口串行接口和键盘接口仅用于测试仪的维修保养PC卡接口是用来对测试仪进行后续扩展的，例如：遥控诊断除了电源接口和VAG接口之外，不允许使用其他接口由于使用其他接口而造成故障意味着放弃质量担保的权利对系统升级需要使用光盘驱动器测试仪把光盘驱动器上的新版程序装载到硬盘上小心不要覆盖新版程序，否则将丢失重要的数据和功能。
维修站不需要使用软盘驱动器红外线接口能够通过无线方式把数据传送到打印机910VAS 5051的主要部件DSO测量导线 2VAS5051/8DSO测量导线 1VAS5051/8触发钳，选装件VAS5051/18KV传感器，选装件VAS5051/17，电流钳 50AVAS5051/9电流钳 500A，选装件VAS5051/19控制单元备用的压力和温度输入信号接口DSO 1DSO 2TZKVSZT / D诊断插座16触点顶部11202/ 008带电压和电阻测量，二极管和断路测试按钮的 U/R/D测量导线用于串联电流测量的VAS 5051/7具有安全测试探针的COM测量导线 VAS 5051/7串联电流测量保险丝 诊断适配器 VAS5051/23米诊断导线VAS 5051/1测试仪上的所有测量导线和接头都有颜色代码连接时，应确保颜色相互匹配手柄U/R/D10 ADIAGCOM12AdministrationVehicle Self-DiagnosisTest InstrumentsVAS 5051 Vehicle Diagnostic, Testing and Information System Version -GB- / V02.00 22/10/97HelpGuided Fault Finding202/047模式当你接通测试仪时,操作程序自动启动。
当系统的启动屏显示在显示屏上时，就可以操作测试仪了当第一次接通测试仪的电源时，模式按钮“Vehicle Self-Diagnosis (车辆自诊断)“、“ T。
