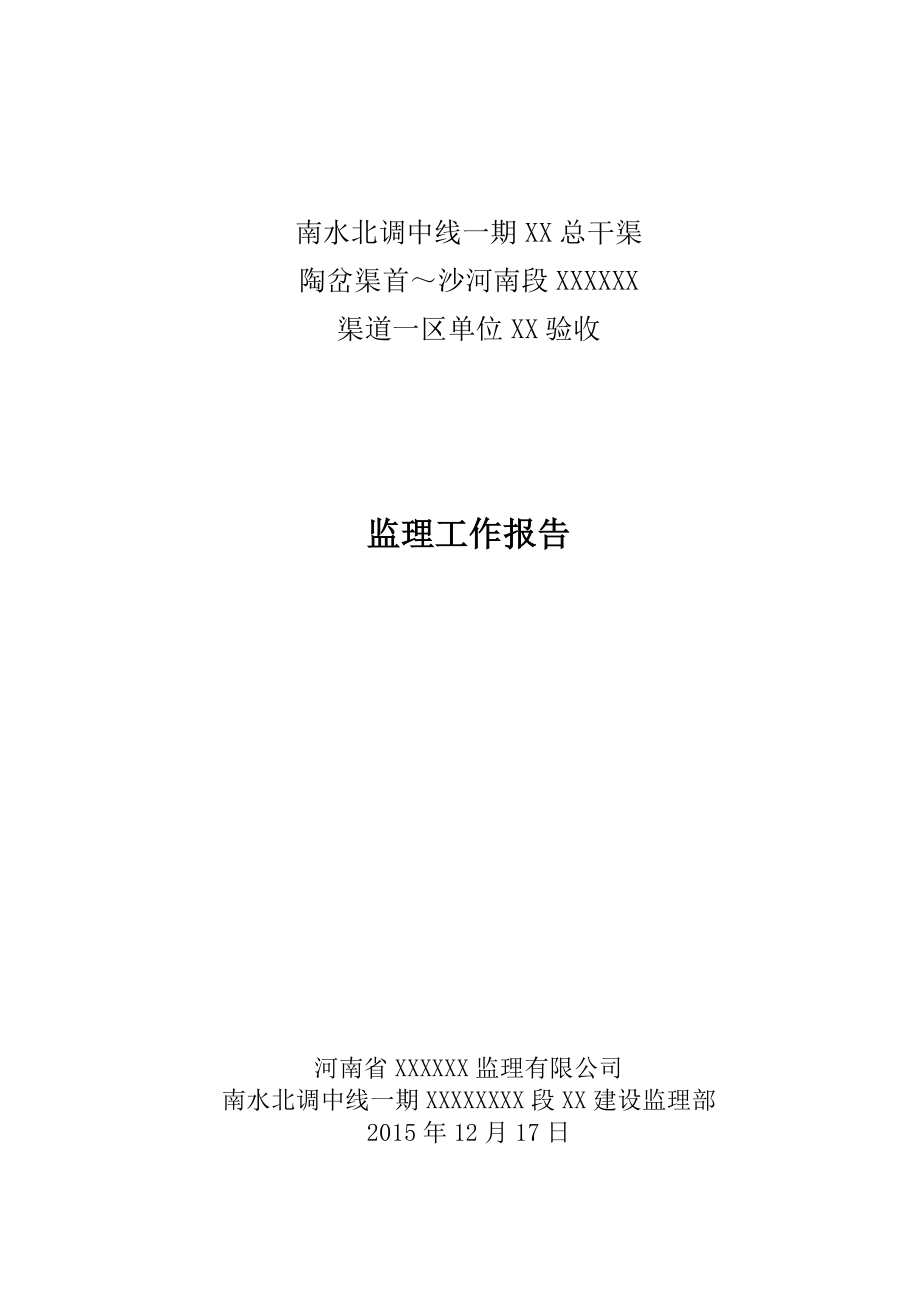

南水北调中线一期XX总干渠陶岔渠首～沙河南段XXXXXX渠道一区单位XX验收监理工作报告河南省XXXXXX监理有限公司南水北调中线一期XXXXXXXX段XX建设监理部2015年12月17日南水北调中线一期XX总干渠陶岔渠首～沙河南段XXXXXX渠道一区单位XX验收监理工作报告批准： 审定：审核： 编写： 河南省XXXXXX监理有限公司南水北调中线一期XXXXXXXX段XX建设监理部2015年12月17日目 录1XX概况 11.1XX简介 11.2监理概况 52监理投标 72.1投标过程 72.2投标文件编制 73监理规划 83.1监理规划及监理制度的建立 83.2组织机构的设置 103.3监理工作方法 104监理过程 124.1施工质量控制 124.2XX进度控制 334.3XX投资控制 334.4安全生产 374.5合同管理 384.6组织协调 394.7文明施工 404.8环境保护 414.9水土保持 415监理效果 425.1质量控制效果 425.2进度控制效果 505.3投资控制效果 505.4质量缺陷、质量事故及质量问题的处理 525.5XX合同管理效果 616XX资料整理情况 627经验与建议 638附件 648.1南水北调中线干线XXXXXXXX段建设监理部组织机构框图 648.2主要工作人员情况表 658.3XX建设监理大事记 678.4监理例会、专题会会议纪要统计 688.5监理通知统计 7221XX概况1.1XX简介1.1.1XX名称、位置及作用XX名称：南水北调中线一期XX总干渠陶岔渠首～沙河南段XXXXXX渠道一区单位XX。
XX位置：位于河南省鲁山县境内，设计桩号为TS215+811～TS223+050XX作用：肩负着总干渠向XXXX以北受水区的输水任务1.1.2XX布置、等级、主要建设内容及技术指标1.1.2.1XX布置本单位XX包括土建XX及安全监测仪器设施安装XX两大部分土建XX主要为：渠道XX6.883km，左岸排水建筑物3座（丑河南支排水倒虹吸，丑河北支排水倒虹吸、山岔口南沟排水倒虹吸）渠渠交叉建筑物5座（昭南干渠倒虹吸、昭南干斗21倒虹吸、昭南干斗22倒虹吸、昭南三支倒虹吸、昭南二支倒虹吸）等XX内容安全监测仪器设施安装XX主要为：渠道XX及左岸排水建筑物安全监测仪器设施采购、安装、观测、资料整理分析等XX内容1.1.2.2XX等级和标准1.XX等别：本XX等级为一等，总干渠及其交叉建筑物等主要建筑物级别为1级，附属建筑物、河道防护XX和河穿渠XX上下游连接段等次要建筑物为级别为3级，临时XX建筑物级别为4～5级跨渠桥级别为1级地震动峰值加速度＜0.05g，相应的地震基本烈度小于Ⅵ度灰河渠道倒虹吸各部位防洪标准均按100年一遇设计，300年一遇校核；左岸排水建筑物洪水标准按50年一遇设计，200年一遇校核；渠道的防洪标准与相应的各类河渠交叉（左岸排水）建筑物洪水标准一致。
2.XX规模：设计流量320m3/s，加大流量380 m3/s渠段起点设计水位133.89m，终点设计水位133.17m，总设计水头差0.72m，其中渠道占用水头0.52m灰河天然河道100年一遇洪峰流量948 m3/s，300年一遇洪峰流量1180 m3/s1.1.2.3主要建设内容 本单位XX主要建设内容：渠道XX施工、左岸排水建筑物及渠渠交叉建筑物施工，相关安全监测仪器设备安装等工作1．渠道XX施工：基础处理、土方开挖、土方填筑、渠道衬砌、沿渠道路、边坡防护、截流沟、防护网、防洪（护）堤及防护林带（建设单位另行组织实施）及附属XX施工等2．左岸排水建筑物及渠渠交叉建筑物施工：土石方开挖及回填、进出口段混凝土及浆砌石施工、管身段混凝土及伸缩缝施工3．相关安全监测仪器设备采购、安装：渠道XX、左排建筑物相关安全监测仪器设备采购、安装、观测、资料整理分析等1.1.2.4主要技术经济指标1.主要技术指标1）渠道XX主要技术指标表1-1 渠道明渠XX主要技术指标项目名称单位数量（指标）等级级别/1明渠长度m6212 过水断面形式/梯形断面引水设计流量/加大流量m³/s320/380设计水深m7底比降/1/25000渠底宽度m19.5/22/24.5渠坡坡度/1：3.0/1：2.5/1：2.0最大挖深m10（渠道中心线）最大填高m7.2填筑形式/弱膨胀渠段4%水泥改性土渠底及渠坡换填，大于3m渠堤“金”包“银”填筑，小于3m渠堤采用非膨胀土填筑。
膨胀土处理/改性土换填+钢筋混凝土抗滑桩+钢筋混凝土衬砌板其中弱膨胀土渠道为1m改性土换填，中膨胀土渠道渠底1.5m换填，渠坡1m换填衬砌形式/全断面衬砌，现浇混凝土衬砌混凝土强度/C20W6F150渠底混凝土厚度cm8/15/40渠坡混凝土厚度cm10/15/40碱含量/水泥碱含量不大于0.60%；外加剂碱含量宜不大于10%；粉煤灰碱含量不大于1.5%；砂石骨料为非碱活性骨料混凝土中总碱量不大于3.0kg/m³出机口温度℃5～26排水形式/ 渠底及渠坡采用纵横D250软式透水管+D400、D200的无砂混凝土管+逆止阀集水+集水井；渠坡外采用排水井防渗形式/复合土工膜、高填方渠段增设水泥搅拌桩防渗墙复合土工膜主要有2种规格，分别为576g/m2和800g/m2（高填方渠段），材质为PE膜，长纤土工布硅芯管/硅芯管在渠道左右岸各铺设2根，靠近手孔部位采用C15混凝土包封，二级配伸缩缝材料/主要为聚硫密封胶和闭孔泡沫板表1-2 沿渠道路主要技术指标部位渠道左岸沿渠道路渠道右岸沿渠道路备注结构型式5mm砂砾或石屑保护层+25mm表面磨耗层+170mm泥结碎石路面层15cm厚三七灰土底基层+15cm厚水泥稳定碎石土基层+6cm厚AC-13沥青混凝土/路面宽度4m4m/路缘石混凝土设计强度等级为C20F150/防浪墙混凝土设计强度等级为C25W6F200，钢筋等级为HRB335（二级）/防洪堤采用非膨胀土填筑，压实度≥0.98。
/表1-3 边坡防护主要技术指标防护项目技术经济指标备注防渗墙水泥搅拌桩防渗墙布置在渠顶中心线，墙厚0.25m，墙顶距路面50cm，墙体深入原始地面以下2m，距桥梁路面2m处断开在防渗墙与穿渠建筑物交叉处，特别是建筑物两侧回填土及与混凝土结合部进行灌浆处理，灌浆孔间距1.0m/浆砌石护坡浆砌石护坡主要布置在填方渠道外坡坡脚以及挖方渠段护坡斜长小于3m的内坡面浆砌石铺砌厚度为30cm，石材为MU100，砌筑砂浆设计强度等级为M7.5勾缝砂浆强度等级为M10/拱形框格护坡浆砌石拱形框格护坡主要布置在填方护坡斜长大于3m的填方渠段以及挖方段边坡护坡斜长超过3m的内坡面拱圈厚度为10cm其余采用预制C20混凝土六边形块体砌筑成型/防浪墙为现浇混凝土，混凝土标号C20W6F100，防浪墙每10m设一伸缩缝，缝宽2cm，缝内填塞闭孔泡沫塑料板，钢筋保护层厚3.5cm/护坡植草护坡植草主要布置在防洪堤内外护坡以及拱形框格护坡的框格内草籽采用小冠花/表1-4 截流沟主要技术指标项目技术指标备注导流沟箱涵混凝土设计强度等级为C20F150，二级配，采用钢筋混凝土结构/预制块混凝土预制块设计强度等级为C20F150，二级配，底板标准块尺寸为1000mm×600mm×100mm，边坡标准块尺寸为600mm×600mm×100mm，顶板标准块尺寸为450mm×600mm×100mm。
/垫层砂砾石垫层厚度为10cm/浆砌石浆砌石厚度为300mm，石材强度MU100，砌筑砂浆和勾缝砂浆标号均为M10/复合土工膜规格为100g/㎡-0.2mm-100g/㎡，两布一膜/表1-5 隔离网主要技术指标项目技术指标备注基础基础混凝土设计强度等级为C20，二级配/立柱采用方型冷拔钢管，外边长50mm，壁厚4mm，两端加堵头，埋深50cm/网片采用Φ4mm低碳钢丝，间距7.5×15cm（宽×高），顶部以下30cm处向外折网片框架为40×4mm扁钢/2）渠渠交叉建筑物主要技术指标表1-6 渠渠交叉建筑物主要技术指标建筑物名称昭南一支昭南干斗19昭南干斗18昭南干斗17昭南干斗16备 注桩 号TS225+521TS223+315TS224+720TS227+771TS229+192 / 建筑物长度129.67 m129.32m116.02m154.32m104.95m/孔数1孔1孔1孔1孔1孔/单孔截面积1.5×1.8m1.5×1.8m1.5×1.8m1.5×1.8m1.5×1.8m/管身段管节8个管节8个管节8个管节11个管节7个管节/建筑物类型灌渠倒虹吸灌渠倒虹吸灌渠倒虹吸灌渠倒虹吸灌渠倒虹吸/建筑物等级穿越总干渠范围内（含总干渠管理范围）的建筑物按1级建筑物设计建筑物结构进出口为钢筋混凝土及浆砌石，管身段为钢筋混凝土箱涵结构3）左岸排水建筑物主要技术指标表1-7 左岸排水建筑物主要技术指标建筑物名称东盆窑孙沟蔡庄东沟 备注桩 号TS228+525TS225+651TS226+573/建筑物长度120m100 m109 m/孔数12孔4孔2孔/单孔截面积3.2×3.2m3.4×3.4m3.0×3.0m/管身段管节8个管节8个管节9个管节/建筑物类型排水倒虹吸排水倒虹吸排水倒虹吸/建筑物等级左岸排水建筑物（倒虹吸管身段、基础、建筑物进出口）按1级建筑物设计建筑物结构进出口为钢筋混凝土及浆砌石，管身段为钢筋混凝土箱涵结构4）安全监测仪器设备主要技术指标 表1-8安全监测仪器设备主要技术指标序号仪器名称仪器名称量程分辨率精度温度范围1渗压计GK4500S0.35MPa0.025%F•S±0.5% F.S-20℃～70℃2裂缝计BGK4420100mm/±0.1％F•S-20℃～60℃3位移计BGK1150-1-2/100100mm0.05%F•S±0.1％F•S-20℃～70℃4界面变位计BGK4420I150mm/±0.1％F•S-20℃～70℃5水平固定测斜仪BGK6155±15°/±0.1％F•S-20℃～60℃2．主要经济指标本XX施工。
