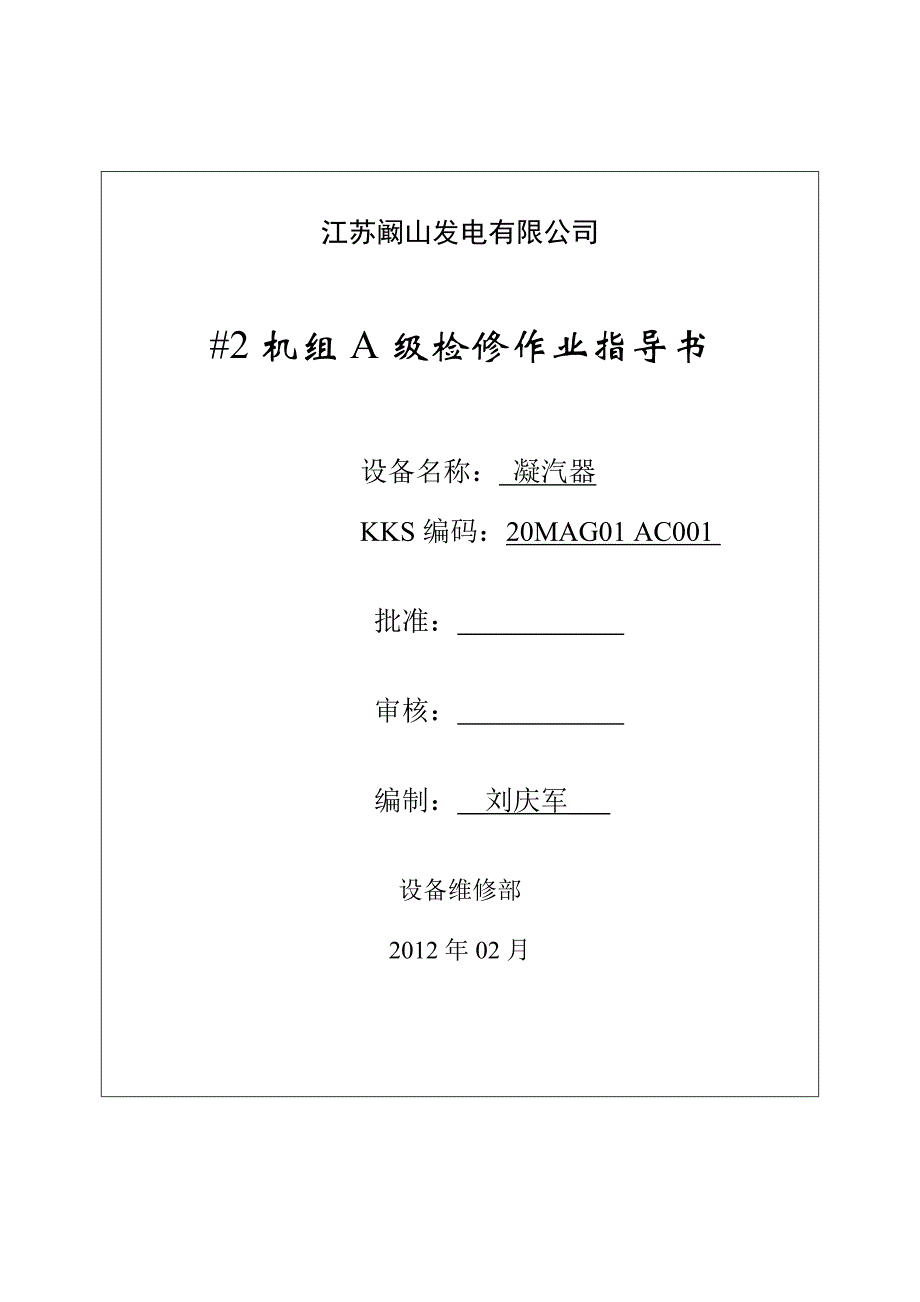

江苏阚山发电有限公司#2 机组 A 级检修作业指导书设备名称： 凝汽器KKS 编码：20MAG01 AC001 批准： 审核： 编制： 刘庆军 设备维修部2012 年 02 月2目 次1. 概述及适用范围--------------------------------------------------------22. 检修项目及质量控制点-----------------------------------------------33. 检修进度-----------------------------------------------------------------44. 安全措施-----------------------------------------------------------------45. 人员配备-----------------------------------------------------------------56. 备品备件及消耗材料--------------------------------------------------57. 检修工器具--------------------------------------------------------------68. 检修工艺流程-----------------------------------------------------------79. 附录-----------------------------------------------------------------------81 概述及适用范围1.1 编制依据1.1.1 哈汽厂提供的图纸及说明书1.1.2 《阚山启动运行说明书》1.1.3 《电业安全工作规程》1.2 适用范围本作业指导书适用于江苏阚山发电有限公司#2 机组凝汽器的检修。
1.3 设备概况来自厂房外的循环水管道经凝汽器排入厂房外的循环水冷却塔，在凝汽器水侧进出口的循环水管道上设有电动蝶阀，以便隔离凝汽器，在凝汽器循水侧装设胶球清洗装置凝汽器型式：单壳体、单背压、双分流、表面式，3横向布置结构, 凝汽器管束为不锈钢管，采用从东芝公司引进的 AT 型管束排列 1.4 设备基本参数1.冷却面积为 33000m22.循环水入口温度：21.35℃3.冷却水量约 66300 t/h 4.凝汽器管束材料：不锈钢管 TP316L5.凝汽器不锈钢管内流速: 2.3 m/s6.凝汽器不锈钢管管径7.顶部外围部分和空气抽出区部分管束：Φ31.75×0.78.主凝汽器区管束：Φ31.75×0.59.管束数量： 顶部外围部分： 2212 根空气抽出区： 1232 根主凝汽器区： 17924 根10.管束有效长度/总长： 15.483/15.563 m11.循环水管设计压力: 0.6 MPa 12.冷却水进、出凝汽器管径 (外径×壁厚)： 2220 mm×14 mm1.4.1 凝汽器型号型号：N-33000-52 检修项目及质量控制点2.1 检修项目2.1.1 凝汽器本体焊缝检查 、螺栓 检查、隔板和水室检查清洁、人孔结合面检查、高压水冲洗冷却水管、液位计检修、 热井清洁、严密性试验。
2.2 修前设备状况设备运行良好42.3 质量控制点W、H 点 质量验收内容 质量验收签证表W-1 隔板和水室检查清洁 20MAG01 AC001 - ZK-01H-1 用高压水冲洗冷却水管 20MAG01 AC001-ZK-02H-2 热井清洁,严密性试验 20MAG01 AC001 -ZK-033 检修进度计划开工时间 计划峻工时间 计划用时（天）2012.04.10 2012.05.20 404 安全措施4.1 严格执行《电业安全工作规程》4.2 机组退出运行，主蒸汽管道内无压力、无存水4.3 检修场地地面应铺塑胶板，并用围栏与运行区域隔离4.4 办理工作票，确认安全措施执行完善，组织人员宣读，签字方可开工4.5 戴好安全帽，并尽可能地避免交叉作业，并设有围栏及其他防护装置，并有人监护4.6 工作负责人应清点工具，检查确认后方可回装4.7 脚手架搭设人员要挂安全带，按规程进行搭设，脚手板要两端固定，经检查验收合格后挂牌使用，任何人不得擅自拆除，如要拆除，须经过工地专职安全员批准，由专业人员进行拆除使用者使用必需验收、签字4.8 凡在高空作业必须戴好安全带，安全带应挂在牢固可靠处4.9 应有防火措施，使用过的废油、废棉纱头等必须集中倒入废油桶、废物桶中，并且废油桶、废物桶应加盖。
油 类或使用过的废油污溅到地面后5要及时清理干净，不得污染环境4.10 厂区动火应按规定开动火票，有 专人监护，动火后及时检查和清理现场，确保无火灾隐患4.11 施工机械设备上的钢索、吊耳等检修前必须全面检查4.12 起重工作区域内无关人 员不得停留或通过，在伸臂及吊物的下方严禁任何人员通过或逗留4.13 吊起的物件不得在空中长时间停留在空中短时间停留时，操作人员和指挥人员均不得离开工作岗位4.14 吊装物件时，物件下严禁有人在施工5 人员配备6 备品备件及消耗材料6.1 备品备件6.2 消耗材料7. 检修工器具工种 主检修工 检修工 起重工 行车工人数 2 3 1 1序号 名称 规格/型号 数量 备注1 螺柱 M42 202 螺母 M42 203 垫圈 M42 20 4 胶皮垫片序号 名称 规格 数量 备注1 白布 5 米2 煤油 10kg3 砂纸 #0 2 张4 二硫化钼 5 瓶5 各种阀门压盖填料 若干67.1 检修工器具8 检修工艺流程8.1 清洗管束 8.1.1 循环水系统,泄压到零.关闭凝汽器入口,出口碟阀8.1.2 打开排气，疏水等系统,关闭补水系统等接口8.1.3 松开人孔门螺丝,打开人孔门,派专人进行清洁进水室和回水室.要有专人防护.接通 12V 变压器,准备好行灯。
8.1.4 进行冷却水管的清洁.用高压水冲洗8.1.5 清洁管板及污垢并及时通知化学专业8.1.6 清洗管束后,必须将管束用压缩空气吹干8.2. 对冷却管进行查漏.堵漏.如管子用堵头堵住.管口用胀管器加胀序号 名称 型号 数量 备注1 活络扳手 2 套2 游标卡尺 1 把3 记号笔 2 支4 榔头 10 磅 2 把5 管钳子（150mm） 1 套6 重型套筒扳手 2 只7 手电筒 1 把9 钢管堵头（Φ31.75mm ） 50 个10 钢丝钳 1 把11 插口扳手（30－32） 2 把12 角向砂轮 1 只13 钢丝钳 1 把14 钢丝绳 （4″） 2 条15 行灯 12v 1 个16 小撬棍 2 个17 胀管器（Φ31.75X0.5） 2 台18 胀管器（Φ31.75X0.7） 2 台19 铲刀 1 把20 扁平锉 1 把21 钢丝刷 2 把22 手动葫芦 2 吨 2 只78.2.1 热井检查和清洁，进行清洁时有专人防护，用 12V 行灯照明，水室内表衬胶,外表面涂一层底漆和面漆，清洁时注意不要损坏水室内表面衬胶8.2.2 热井清洁完毕.凝汽器热井上水,检查冷却水管堵漏情况8.2.3. 合格后,更换人孔门结合面的垫片,封闭人孔门。
8.3 检查液位计,如果液位计指示不动,进行检修8.3.1关闭气液阀,开启排污阀放掉液体后,浮标不沉到底限.应卸下法兰清除表体内杂物8.3.2液位计回装，重新调试，先打开气阀,缓慢打开液阀达到实际液位,液位指示不上升表明液体通路不畅，如果上升慢且高出实际液位,说明气路不畅，重新调试8.3.3 关闭气液阀,打开排污阀液位指示不下降,表明浮子卡滞在表体内,如果浮子没有损坏,应对表体内清理8.3.4液体指示始终在指示器下端,不随液位上下浮动,说明浮子损坏进行修理8.3.5 固定支架在基础上固定良好，基础无裂纹，固定螺柱不松动，支座无歪斜、下沉，支座钢板焊缝无裂缝8.3.6 液位指示在下端,不随液位上下浮动,并且浮子无损坏,应检查液体比重是否超出设计值.使浮子不起来8.3.7 检查浮子位置可用磁钢或磁性金属沿表体轴线方向贴表体外壁滑动浮子磁钢对手中拿物进行吸引,由手感可以知道8.4 凝汽器上水进行严密性检查8.4.1 凝汽器上水进行严密性检查, 首先冷却管堵漏完成，人孔门封闭完毕，打开凝汽器入口门,检查人孔门和水室是否漏水，如果漏水及时检修8.4.2 恢复各排气,补水,疏水等接口8.5收尾工作 【警告!废弃物分类处理】8.5.1清理现场8.5.2终结工作票89 附录9.1 检修记录卡9.2 质量验收签证表9.3 检修完工报告单版次：1 页数：1凝汽器 检修记录卡编号：20MAG01 AC001 -JL-019工序号 设备/部件名称 设计/质量标准 修前值 修后值1 钛管所有胀口严密不漏2 液位计 无泄漏备注： 测量人 记录人 工作负责人 日期 制造商 版次：1 页数：1凝汽器 质量验收签证表签证表号：20MAG01 AC001 -ZK-0110停工待检点 W-1本见证点技术数据见检修记录卡: 20MAG01 AC001-JL-01 检修方签证:一级质检 二级质检 三级质检验收评价姓名日期业主方签证:一级质检 二级质检 三级质检验收评价姓名日期版次：1 页数：1凝汽器 质量验收签证表签证表号：20MAG01 AC001 -ZK-0211停工待检点 W-2本见证点技术数据见检修记录卡: 20MAG01 AC001 -JL-01 检修方签证:一级质检 二级质检 三级质检验收评价姓名日期业主方签证:一级质检 二级质检 三级质检验收评价姓名日期版次：1 页数：1凝汽器 质量验收签证表签证表号：20MAG01 AC001-ZK-0312停工待检点 H-1本见证点技术数据见检修记录卡: 20MAG01 AC001-JL-01 检修方签证:一级质检 二级质检 三级质检验收评价姓名日期业主方签证:一级质检 二级质检 三级质检验收评价姓名日期版次：1 页数：1凝汽器 质量验收签证表签证表号：20MAG01 AC001-ZK-0413停工待检点 H-2本见证点技术数据见检修记录卡: 20MAG01 AC001-01 检修方签证:一级质检 二级质检 三级质检验收评价姓名日期业主方签证:一级质检 二级质检 三级质检验收评价姓名日期版次：1 页数：1凝汽器 质量验收签证表签证表号：20MAG01 AC001-ZK-0514停工待检点 H-2本见证点技术数据见检修记录卡: 20MAG01 AC001-JL-05 检修方签证:一级质检 二级质检 三级质检验收评价姓名日期业主方签证:一级质检 二级质检 三级质检验收评价姓名日期15版次：1 页数：1凝汽器 检修完工报告单检修编号：计划检修工期：自 年 月 日至 年 月 日止，共 天实际检修工期：自 年 月 日至 年 月 日止，共 天工作负责人： 检修人员： 检修工作内容异动情况让步接受情况遗留问题及采取措施修后总体评价。
