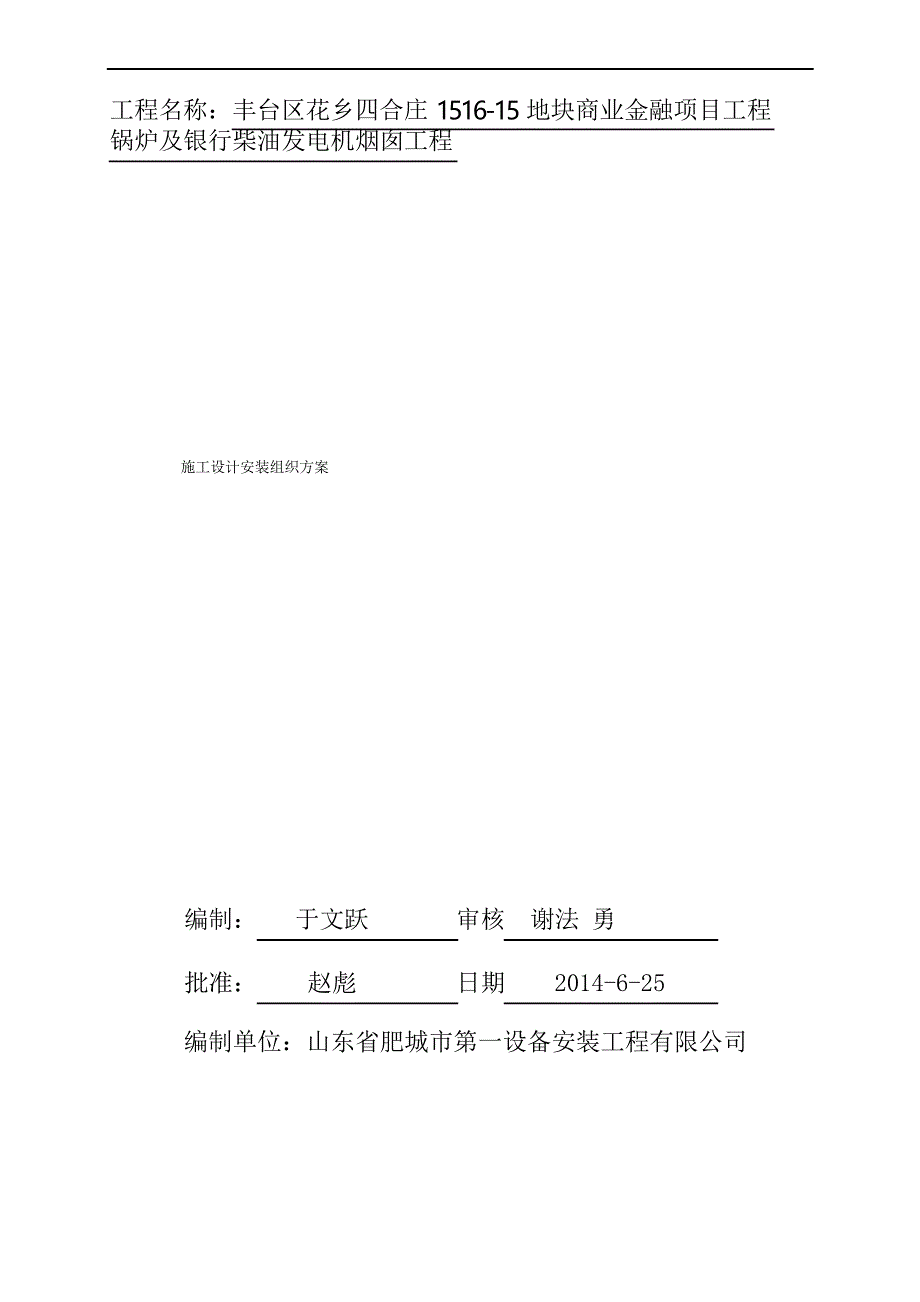

工程名称：丰台区花乡四合庄 1516-15 地块商业金融项目工程锅炉及银行柴油发电机烟囱工程施工设计安装组织方案编制： 于文跃 审核 谢法 勇批准： 赵彪 日期 2014-6-25编制单位：山东省肥城市第一设备安装工程有限公司花乡四合庄 1516-15 地块烟囱项目 烟囱工程施工设计安装组织方案目 录一、工程概况二、技术规范三、技术参数四、供货范围五、监造、检验和性能验收规范六、技术服务和设计联络七、安装施工方案八、文明施工措施以及安全应急预案九、工程保修及技术服务条款附图:烟囱方案图花乡四合庄 1516-15 地块烟囱项目 烟囱工程施工设计安装组织方案1、工程概况丰台区花乡四合庄 1516-15 地块商业金融项目工程，地点位于丰台花乡四合庄此次招标包括锅炉及银行柴油发电机烟囱工程烟囱制作、运输、安装锅炉房内共三台锅炉，锅炉支管 DN650，主管 DN1200，水平主管经过约 47米，分成两根 DN950 支管经过两个管井，烟囱出屋面 1.5 米烟囱为预制式双层保温不锈钢烟囱，锅炉水平烟囱内壁直径为 1200mm，立管直径 950mm，银行柴发烟囱立管内壁直径 450mm，标准节长度为 1200mm。
烟囱内外层材质均为 SUS304 不锈钢，内层厚度 1.2mm，外层厚度 0.8mm锅炉烟囱保温厚度 50mm，发电机烟囱保温层厚度 100mm保温材料为硅酸铝纤维棉2、技术规范设计依据：2.1 设计院提供图纸以及技术要求2.2《不锈钢冷轧钢板和钢带》GB/T 3280《覆盖奥氏体不锈钢用绝热材料规范》GB/T 17393《建筑物防雷设计规范》GB 50057《承压设备无损检测》JB/T 4730《预制双层不锈钢烟道及烟囱》CJ/T288-2008《烟囱设计规范》GB50051-2013《烟囱工程施工及验收规范》GBJ78-85《锅炉房设计规范》GB50041-2008《钢结构设计规范》GB50017-2013《建筑抗震设计规范》GB50011-2010《工业设备及管道绝热工程设计规范》GB20264-2012花乡四合庄 1516-15 地块烟囱项目 烟囱工程施工设计安装组织方案《工业锅炉烟箱、钢制烟囱技术条件》JB/T1621-2013《model code for steel chimneys》钢烟囱规范-2008《Specification for Steel Chimneys》BSI-BS4076-2008《金属波纹膨胀通用技术条件》GB/T12777.2013及相关电力行标、标准、规范。
3、技术参数烟囱规格 DN650、DN950、DN1200、DN450烟囱的内外层材料为不锈钢 SUS304薄板，内筒厚度为 1.2mm，烟囱外层材料为不锈钢 304 薄板，外层厚度为 0.8mm烟囱保温层的厚度 50mm，发电机烟囱保温层厚度 100mm保温材料为硅酸铝纤维棉，容重 120kg/m³ 烟囱主体为自承重结构，每隔 2 层设置一套固定承重支架烟囱正常运行时，外表面温度≤50℃烟囱采用分段式组装,可灵活组成任意走向，烟囱每段由内筒、外筒、内连接法兰、外环罩、支撑片以及隔热保温材料等装配成型烟囱节与节法兰之间垫石棉垫并采用耐高温材料密封,保温层中间填充硅酸铝纤维棉烟囱系统应包括：烟囱直管段、检查门、防雨帽、避雷针、避雷引线、冷凝水管等组成水平烟囱穿砌筑墙时在墙上预留密闭套管，并做固定支吊架，套管材质为同烟囱外壁型号的不锈钢材质，内径大于烟囱外壁内径 100mm，套管封堵采用与烟道保温同材质的硅酸铝纤维棉烟囱立管固定支架为板式固定支架，表面做防腐处理处理，并与烟囱内壁可靠固定竖向烟囱与建筑砌体烟道间的水平方向封堵材料采用与烟囱同材质的不锈钢板钢板与烟囱外壁固定，板周边与烟道的缝隙用密封胶封闭。
如烟道与机房已有砌体墙封堵，则无需再做该封堵）花乡四合庄 1516-15 地块烟囱项目 烟囱工程施工设计安装组织方案4、供货范围不锈钢烟囱技术参数表：序号 项目单位燃气热水锅炉备 注1烟囱内径mm∅650mm、∅950mm、∅1200mm、∅450mm、2345678910排烟温度烟道外壁温度排烟外管壁不锈钢型号排烟外管壁不锈钢厚度排烟内管壁不锈钢型号排烟内管壁不锈钢厚度不锈钢排烟管道隔热材料不锈钢排烟管道隔热材料厚度隔热材料容重℃℃mmmmmm锅炉 200℃、发电机 600℃≤50℃sus3040.8mmsus3041.2mm硅酸铝纤维棉锅炉烟囱 50mm，发电机烟囱 100mm120kg/m³5、监造、检验和性能验收规范5.1 我方已认真阅读花乡四合庄 1516-15 地块烟囱项目烟道招标书，将严格按照此条款内容进行制造、安装、验收5.2 预制双层不锈钢保温烟囱及附件的原材料、制造工艺、检查验收到安装施工的全过程严格贯彻执行设计图纸及如下标准规范:《不锈钢冷轧钢板和钢带》GB/T 3280《覆盖奥氏体不锈钢用绝热材料规范》GB/T 17393《建筑物防雷设计规范》GB 50057《承压设备无损检测》JB/T 4730《预制双层不锈钢烟道及烟囱》CJ/T288-2008《烟囱设计规范》GB50051-2013《烟囱工程施工及验收规范》GBJ78-85花乡四合庄 1516-15 地块烟囱项目 烟囱工程施工设计安装组织方案《锅炉房设计规范》GB50041-2008《钢结构设计规范》GB50017-2013《建筑抗震设计规范》GB50011-2010《工业设备及管道绝热工程设计规范》GB20264-2012《工业锅炉烟箱、钢制烟囱技术条件》JB/T1621-2013《model code for steel chimneys》钢烟囱规范-2008《Specification for Steel Chimneys》BSI-BS4076-2008《金属波纹膨胀通用技术条件》GB/T12777.20135.3 质量保证5.3.1 我方保证货物是全新、未使用过的，是用一流的工艺和最佳材料制造而成的，并完全符合合同规定的质量、规格和性能的要求；保证所提供的货物经正确安装、正常运转和保养在其使用寿命期内应具有满意的性能；在货物质量保证期之内，我应对由于设计、工艺或材料的缺陷而发生的任何不足或故障负责。
5.3.2 根据买方按检验标准自己检验结果或当地商检部门检验结果，或者在质量保证期内，如果货物的数量、质量或规格与合同不符，或证实货物是有缺陷的，包括潜在的缺陷或使用不符合要求的材料等，买方应尽快以书面形式通知卖方，提出索赔5.3.3 质保期：烟囱交付使用后，我方提供 2 年的质保期5.4 技术文件我公司提供验收所需的各种技术文件：合格证、检测记录、材质单，产品质量跟踪卡、样本、资质等花乡四合庄 1516-15 地块烟囱项目 烟囱工程施工设计安装组织方案5.4.1 外观竣工后的立管、水平烟管应平直，烟囱外表面不允许因外力撞击、磕碰而变形和缝隙，固定支架、滑动支架可靠、坚固5.4.2 尺寸立管和水平管的总体尺寸符合设计院及施工图规定，相邻固定支架或滑动支架间的烟囱偏移垂直度和同轴度的尺寸在任一点不超过１５mm5.4.3 主要检查项目：序号 内容 要求不大于 25（底中心与顶中心偏差总绝对值不大于123垂直度直线度圆柱度25mm）不大于 25mm（总误差绝对值不大于 25mm，针对方管）内径不大于 2‰，外径不大于 3‰1 调节阀手柄定位可靠，识别清楚，操作灵活，无障碍4 附件2 清灰门、排水阀、雨帽、雨裙等固定良好3 避雷针设施接地良好1 焊接牢固可靠，无裂紋、夹渣。
5 支吊架 2 力点布置合理，与墙体结合牢固3 防腐处理无遗漏1 密封胶、密封件均匀，严实6 连接2 螺栓钩码卡码受力均匀一致花乡四合庄 1516-15 地块烟囱项目 烟囱工程施工设计安装组织方案3 卡箍松紧适当，牢固可靠1 结合平服和顺7 环罩 2 接头插销牢固可靠3 防水胶/带饱满1 无凹凸，碰伤、划痕等8 表面 2 无污物及其它附着物3 无破损及褶皱等缺陷1 防雨处理无隐患9 外露 2 防腐处理无遗漏3 防风设施安全可靠6、技术服务和设计联络6.1 现场服务计划表派出人员构成序号 技术服务内容计划人数职称人数备注1 配合设计深化2 指导现场安装38工程师技术员116.2 我方现场服务人员具有下列资质：6.2.1 遵守法纪，遵守现场的各项规章和制度；6.2.2 有较强的责任感和事业心，按时到位；6.2.3 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导；花乡四合庄 1516-15 地块烟囱项目 烟囱工程施工设计安装组织方案6.2.4 身体健康，适应现场工作的条件6.3 我方现场服务人员的职责：6.3.1 现场服务人员的任务主要包括设备催交、货物的开箱检验、设备质量问题的处理、指导安装和调试、参加试运和性能验收试验。
6.3.2 在安装和调试前，我技术服务人员应向需方技术交底，讲解和示范将要进行的程序和方法对重要工序（见下表），供方技术人员要对施工情况进行。
