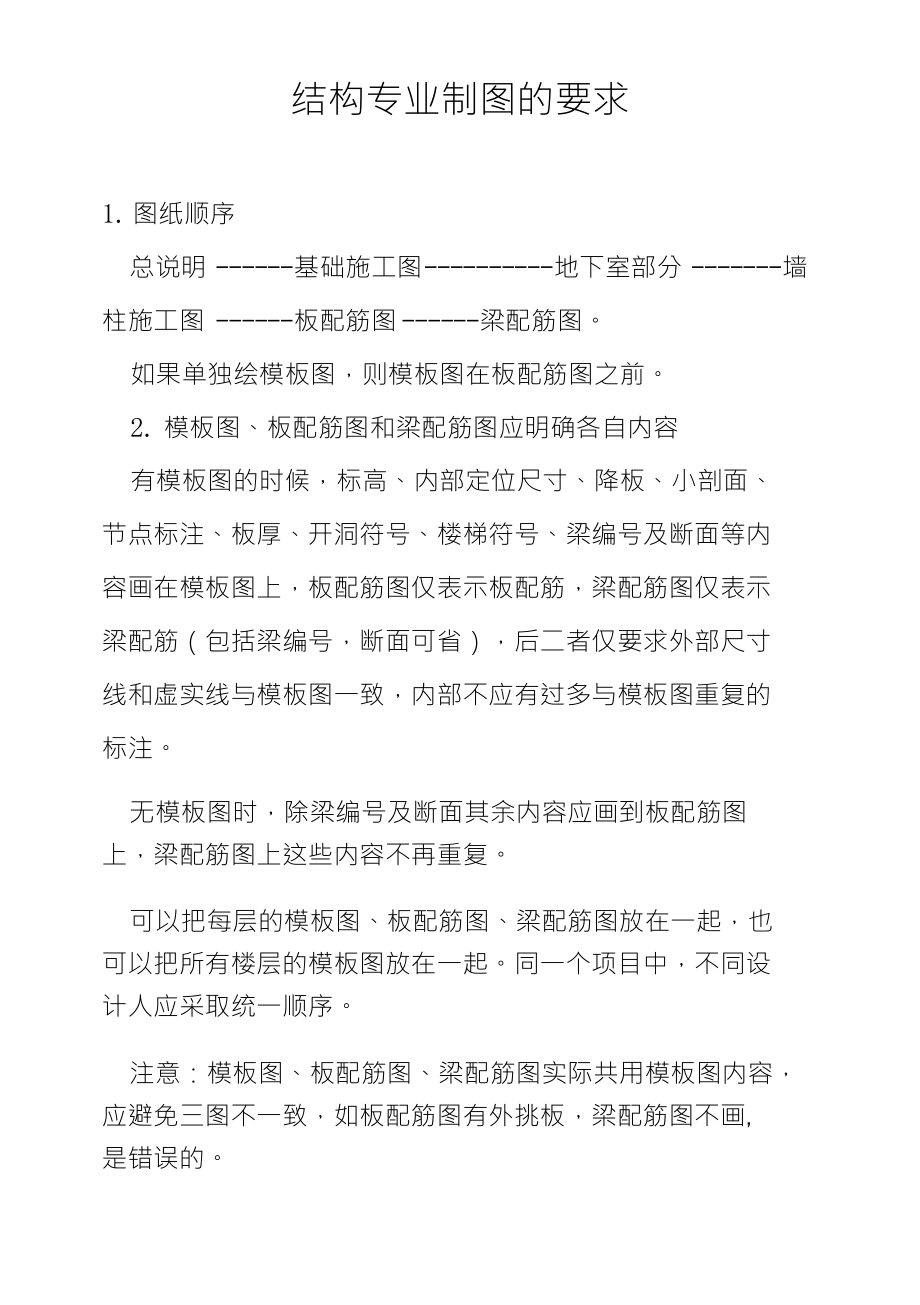

结构专业制图的要求1. 图纸顺序总说明 基础施工图 地下室部分 墙柱施工图 板配筋图 梁配筋图如果单独绘模板图，则模板图在板配筋图之前2. 模板图、板配筋图和梁配筋图应明确各自内容有模板图的时候，标高、内部定位尺寸、降板、小剖面、 节点标注、板厚、开洞符号、楼梯符号、梁编号及断面等内 容画在模板图上，板配筋图仅表示板配筋，梁配筋图仅表示 梁配筋（包括梁编号，断面可省），后二者仅要求外部尺寸 线和虚实线与模板图一致，内部不应有过多与模板图重复的 标注无模板图时，除梁编号及断面其余内容应画到板配筋图 上，梁配筋图上这些内容不再重复可以把每层的模板图、板配筋图、梁配筋图放在一起，也 可以把所有楼层的模板图放在一起同一个项目中，不同设 计人应采取统一顺序注意：模板图、板配筋图、梁配筋图实际共用模板图内容， 应避免三图不一致，如板配筋图有外挑板，梁配筋图不画, 是错误的 3. 比例尺平面图绘图时总是采用1： 100,出图时平面图比例尺一般用 1： 100,也可用 1： 200, 1： 150o节点大样可采用1： 20, 1： 25出图线宽 钢筋 梁墙外轮廓线 尺寸线0. 45mm0. 25inm0. 18mm5. 一些需要注意的问题乩梁编号、节点标注序号尽量遵循从左到右、从下到上的 规律。
b.画节点图应注意方向，应由剖切线（粗线）向引出线（细线）方向看c・平面图中楼梯应用叉线加楼梯编号，与开洞符号不同d・坡屋面应在屋面上画剖9降板位置以增加小剖面为宜6. 字体与出图字高除PKPM出图采用的字体外，其余说明部分字体尽量采用 tssdchn. shx^ tssdeng. shx,因为该字体汉字库较全，也能 够表示所有钢筋符号和其他一些符号图名大字可采用黑体 字或其他字体 文字说明尺寸数字字高5〜6. Omm字高2. 5〜3. 0mm钢筋编号字髙 2.5mm图名字高 8.0mm图号字高 5.0mm注意：有的时候建筑尺寸字髙不合适，结构专业应要求建 筑向结构提图时加以修改。
