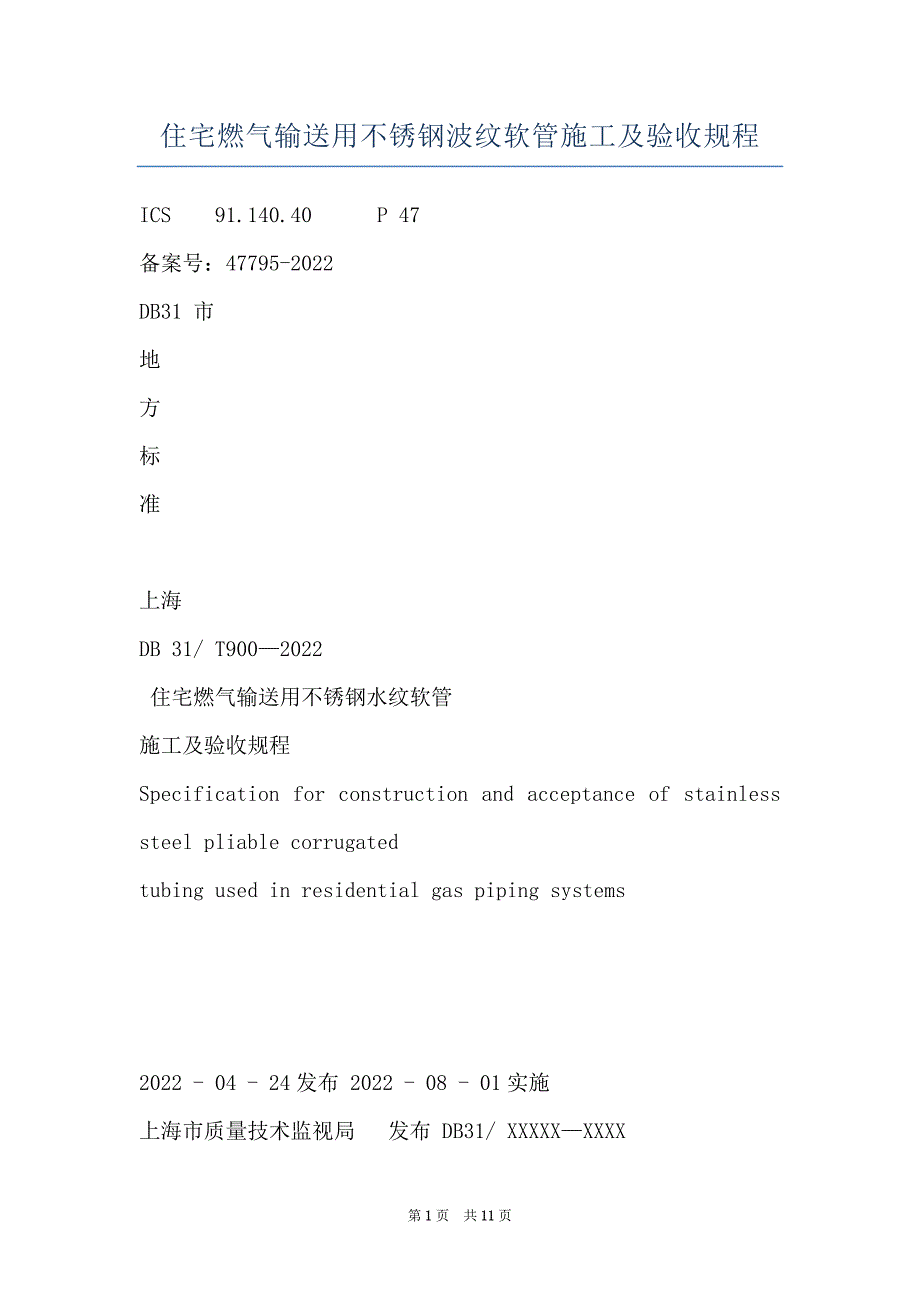

住宅燃气输送用不锈钢波纹软管施工及验收规程 ICS 91.140.40 P 47备案号：47795-2022DB31 市地方标准 上海DB 31/ T900—2022 住宅燃气输送用不锈钢水纹软管 施工及验收规程Specification for construction and acceptance of stainless steel pliable corrugatedtubing used in residential gas piping systems 2022 - 04 - 24发布 2022 - 08 - 01实施上海市质量技术监视局 发布 DB31/ XXXXX—XXXX前言 为了标准燃气输送用不锈钢水纹软管的安装施工技术，特制定本标准 本标准由上海市燃气行业协会提出并归口 本标准主要起草单位: 上海市燃气行业协会本标准参与起草单位：上海燃气〔集团〕有限公司、上海燃气工程设计探究有限公司、上海近藤薛氏贸易有限公司、芜湖泰和管业股份有限公司、杭州联发管业科技有限公司、南京柔科管业有限公司、杭州恒通金属软管有限公司、上海煤气表具有限公司、上海林内有限公司、上海茸峰燃气安装有限公司。
本标准主要起草人:郑何康、李念文、孙永伟、刘峰、宫崎新一、汪贤文、 凡思军、董武、朱国贤、周超美、支建明、顾宏1DB31/ XXXXX—XXXX目 次 1 范围 3 2 标准性引用文件 3 3 术语和定义 3 4 要求 3 5 试验与验收 5 附录A〔标准性附录〕 7 附录B〔资料性附录〕 82DB31/ XXXXX—XXXX住宅燃气输送用不锈钢水纹软管施工及验收规程1 范围1.1为保障居民住宅燃气输送用不锈钢水纹软管〔以下简称软管〕的安装质量和运用平安，制订本标准。
1.2 本标准适用于居民住宅〔含商住楼〕范围内燃气计量器具至用气设备前端阀门之间采纳公称压力≤5kPa(表压〕，公称通径DN≤32mm的软管连接的管道施工及验收1.3 软管的施工及验收除应执行本标准外，尚应符合国家现行有关标准的规定 2 标准性引用文件以下文件对于本标准的应用是必不行少的但凡注日期的引用文件，仅所注日期的版本适用于本标准但凡不注日期的引用文件，其最新版本〔包括全部的修改单〕适用于本标准GB50028 《城镇燃气设计标准》 GB50494 《城镇燃气技术标准》GB/T26002 《燃气输送用不锈钢水纹软管及管件》 CJJ94 《城镇燃气室内工程施工与质量验收标准》 CJJ12 《家用燃气燃烧器具安装及验收规程》 DB31/300 《燃气燃烧器具平安和环保技术要求》 3 术语和定义以下术语和定义适用于本标准 3.1 管道明设 软管干脆敷设在固定于墙面的防护管罩内 3.2 管道暗封 软管敷设于吊顶、管沟、装饰层或橱柜内等能够开启的空间。
3.3 管道暗埋 软管敷设时嵌入墙体管槽内 4 要求4.1 一般要求4.1.1 软管及所运用的零配件的设计运用寿命应符合GB50494中的相关要求 4.1.2 软管和接头应符合GB/T26002、DB31/300中的相关要求 4.1.3 从事软管施工的人员必需经专业培训合格4.1.4 软管管道系统的设计应符合GB50028中的相关要求软管安装应按图施工 4.1.5 软管敷设宜采纳明设或暗封形式3DB31/ XXXXX—XXXX4.1.6 软管制止敷设于地面内或地板下 4.1.7 软管不应作为接地导体或电极 4.1.8 软管应敷设在不受外力冲击的场所4.1.9 软管通过外墙安装时，应采纳套管对软管进展有效防护，并设置醒目标识 4.1.10 软管在敷设完成后，不应有不锈钢水纹管体袒露4.1.11软管应运用固定支架或管卡座安装在固定的建筑物上当固定支架或管卡座材料为金属时，应采纳防锈材料或进展防锈处理，与软管之间应有柔性材料进展垫衬4.1.12固定支架或管卡座的间距应小于1m，软管弯曲段两侧300mm内应设固定支架或管卡座 4.1.13 软管弯曲时起点到接口处应保证≥50mm直管段，弯曲半径R不小于软管外径2倍〔参见图1〕。
图14.1.14软管制止穿越建筑留用的沉降缝4.1.15其他不得穿越的场所应符合GB50494中相关要求4.1.16软管穿越墙壁、卫生间等部位时应设置在钢套管内，钢套管及软管均不应有接头4.1.17钢套管两端应打磨处理，无毛刺套管端口与燃气管道之间的间隙应采纳柔性防腐、防水材料密封4.1.18软管与其它管线平行或穿插敷设时，其间距应符合GB50028中相关要求 4.1.19水平敷设的软管与地面距离不应小于50mm 4.1.20软管制止敷设在简单形成高温或暖气烘烤的部位4.1.21垂直方向敷设的软管与灶具的灶面边缘或烤箱的侧壁的水平净距应大于500mm，与燃气热水器、燃气采暖炉、烤箱等器具的水平净距应保证软管不受燃气器具点燃时的辐射热的影响4.1.22 软管不应与燃气器具干脆相连接软管末端应安装器具前燃气阀门，阀门应设有固定底座，底座应牢靠地安装在固定的建筑物上 4.1.23软管接头管件应具有泄漏检测孔 4.1.24 器具前燃气阀门应采纳螺纹接口 4.2敷设要求4.2.1 软管明设敷设要求4.2.1.1软管应敷设在厚度不小于1mm的防护管罩内 4.2.1.2硬聚氯乙烯材料的防护管罩应添加抗紫外线剂。
4DB31/ XXXXX—XXXX4.2.1.3防护管罩宜为黄色 4.2.2软管暗封敷设要求4.2.2.1暗封敷设的软管除与设备、阀门的连接处采纳专用的管件外，不应另设机械接头 4.2.2.2软管应便于安装检修 4.2.3 软管暗埋敷设要求4.2.3.1管槽底面、侧面应平整、无尖角突出物深度应满意覆盖层厚度不小于10mm的要求管槽宽度宜大于软管外径20mm4.2.3.2不应在承重的墙、柱、梁、板中暗埋软管4.2.3.3软管的暗埋局部不应与建筑物中的其他任何金属构造干脆接触，当无法避让时，应采纳绝缘材料隔离4.2.3.4软管的暗埋局部制止运用接头 4.2.3.5软管不应与电路或水路平行或穿插重叠4.2.3.6软管暗埋局部的外立面必需采纳防护钢板爱护，钢板厚度不应小于1.2mm，并应进展防腐处理，钢板宽度应大于软管外径4.2.3.7在覆盖软管抹面的砂浆中不应添加快速固化剂，砂浆内应添加黄色颜料作为永久色标 4.2.3.8软管永久色标被瓷砖等物体遮挡时，应在瓷砖等物体外表相应位置设置不易消退的燃气管道走向标识 4.2.3.9 入墙盒4.2.3.9.1软管入墙时宜运用入墙盒4.2.3.9.2未运用入墙盒的，应在入墙部位采纳套管等有效防护措施，软管与套管之间应运用柔性防水材料进展填充。
4.2.3.10出墙盒4.2.3.10.1暗埋软管出墙时必需运用出墙盒，出墙盒应安装在固定的建筑物内 4.2.3.10.2出墙盒内的阀门应固定于出墙盒内4.2.3.10.3出墙盒本体及面板应采纳耐腐蚀阻燃材料，强度应能满意安装及运用要求 4.2.3.10.4出墙盒应可翻开，便于软管接头、阀门及其固定件的更换和检修5试验与验收5.1一般要求5.1.1试验介质应采纳空气或氮气5.1.2试验用压力计应经检定或校准合格，并在有效期内，其量程应为被测最高压力的1.5-2倍，弹簧压力表的精度不应低于0.4级5.1.3 U形压力计的最小分度值不应大于10pa5.1.4检漏时应运用氯离子含量不大于25×10的发泡剂 5.2强度试验5.2.1必需对软管系统进展强度试验，强度试验的压力应为设计压力的1.5倍且不应低于0.1MPa5-6DB31/ XXXXX—XXXX5.2.2到达试验压力后，稳压时间不应小于0.5h，应用发泡剂检查全部接头，接头应无泄漏，压力计量装置应无压降5.2.3暗封、暗埋敷设的软管系统的强度试验应在未隐藏前进展 5.2.4强度试验过程应记录在附录B中表B.1强度试验检测记录表中 5.3严密性试验5.3.1必需对软管系统进展严密性试验，严密性试验应在强度试验合格之后进展。
5.3.2严密性试验应包含管材、接头、阀门 5.3.3严密性试验压力应不小于5kPa5.3.4软管在试验压力下稳压时间不应小于1h， U形压力计应无压降 5.3.5严密性试验过程应记录在附录B中表B.2严密性试验检测记录表中 5.4验收5.4.1施工单位在工程竣工后，应会同用户对软管系统的外观、强度试验和严密性试验的记录表进展查验，验收合格后由双方签字确认 5.4.2工程验收包括以下内容： a软管工程的施工图〔附录A〕； b.软管的施工与设计文件的要求是否相符； c.软管敷设与管接头安装外观是否符合要求，暗埋敷设软管的标色是否齐全； d.软管的强度试验和严密性试验； e.阀门的启闭性能； f.查验工程竣工资料： 1〕暗埋敷设软管防护措施的照片； 2〕主要材料的质保证明； 3〕强度试验记录；4〕严密性试验记录；5〕安装记录〔附录B中表B.3〕5.4.3 施工单位应建立用户效劳电子档案,至少应包括以下内容：用户信息、施工图、软管系统的强度试验和严密性试验记录，安装记录、暗埋敷设软管防护措施的照片等6DB31/ XXXXX—XXXXAA 附录A〔标准性附录〕 A．1 施工图用户姓名 联系 地址 安装单位 联系 安装人员 安装时间 工单编号 〔图中应标明管道、阀门、管件等与门、窗、地面、楼面、其他管线等作为参照物的相对尺寸。
单位：mm，应标明管道的敷设方式〕 绘制人签字： 用户签字： 年 月 日 年 月 日 注：本附录为最根本记录格式，施工单位可依据实际增加相关内容，但必需。
