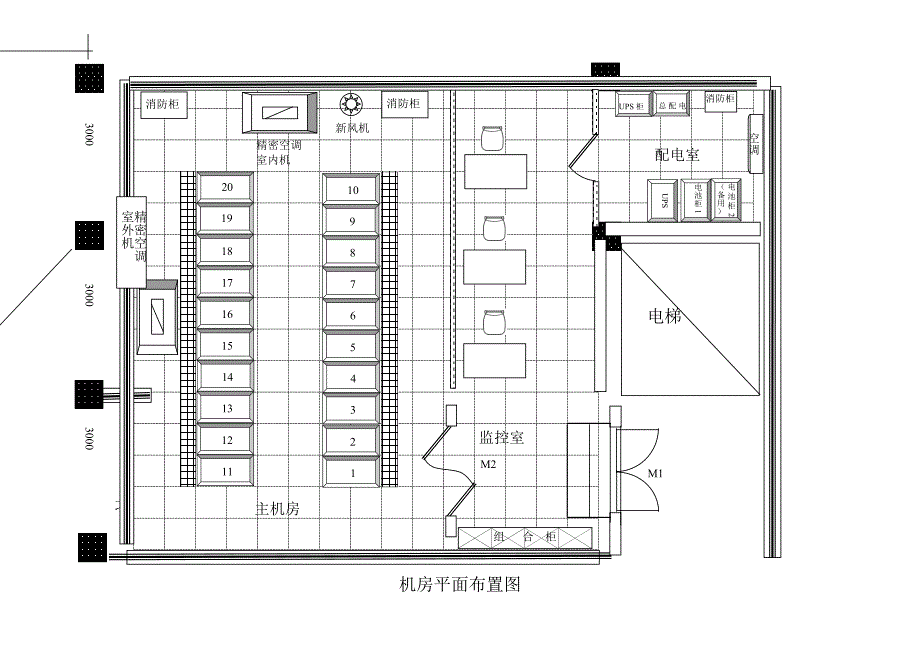

机房平面布置图M2消防柜 UPS 柜 总配电柜M1消防柜3000 3200 3200 3200300030003000电池柜1电梯北消防柜精密空调室外机电池柜2（备用）UPS配电室监控室主机房空调组 合 柜新风机精密空调室内机2019161514131817121110965438721机房顶面布置图1组2组3组3000 3200 3200 3200300030003000电梯北+2800铝合金无孔方板600×600×0.8嵌入式格栅灯3×20W（600×600 ）原吸顶空调+2800铝回风格栅（600×600）应急灯3×20W应急灯3×20W3×20W应急灯3×20W应急灯3×20W应急灯应急灯3×20W新风口回风口新风口回风口室外机机房地面布置图翻盖地插座（地板上安装） 双三眼２５０Ｖ 16A3000 3200 3200 3200300030003000北全钢出风口600×300 全钢抗静电地板600×600×35+300+3001 级踏步150mm0+150动力翻盖地插座（地板上安装）双三+双二插２５０Ｖ１０ＡＵＰＳ翻盖地插座（地板上安装）双三眼２５０Ｖ１０ＡKVM 本地延长接口+RJ45 口（地板上安装）双口 RJ45 模块地插安装）网络缆线孔200×250机房动力电源布置图3000 3200 3200 3200300030003000电梯北门禁照明开关(含应急照明),分 8 组主机房 4 组，监控室 2 组,配电室 2 组新风机250V10A 五眼电源插座墙上安装，离地板 300mm室外机壁挂空调电源250V16A墙上安装总配电柜双三 +双二翻盖地插２５０Ｖ１０Ａ机房 UPS 电源布置图3000 3200 3200 3200300030003000电梯北备用电源（来自四楼）双三铜质地插,地板上安装250V16A 电源插座UPS 柜应急照明机房 UPS 电源管线与网络管线布置图网络管线UPS电源管线地板下安装两组机柜之间网络管线,地板下安装UPS电源管线沿墙引至天花板上桥架组间网络要求机柜顶部走线机房地网布置图3000 3200 3200 3200300030003000北2 根 BVR-50㎜ 2或 3×30 的铜条3×30㎜ 2铜排总配电柜综合接地≤1 欧姆机房空调使用区域3000 3200 3200 3200300030003000电梯北精密空调使用区域原中央空调使用区域壁挂式空调使用区域机房信息点布置图3000 3200 3200 3200电梯北双口 RJ45 插座墙上安装，离地板 300mm1 口 RJ45，1 组 KVM模块，地插安装网络机柜2 口 RJ45 模块地插安装12 光纤进线盒 18 口光线配线架与 1号机柜互连18 口光线配线架 与 1 号柜互连 3 理线架 理线架4 24 口配线架 4 4 55 路由24 口配线架与 1号机柜互连5 6 66 理线架 理线架 7 7 8 7 24 口配线架 4 理线架8 防火墙 理线架 8 9 9 9 24 口交换机 10 10 1110 24 口交换机 5 12 13 1411 理线架 理线架12 24 口配线架 15 16 1713 24 口配线架 6 18 19 2014 理线架 光纤交换机15 24 口交换机 理线架16 24 口交换机 7 光纤交换机17 理线架 光纤交换机18 24 口配线架 理线架19 24 口配线架 820核心交换理线架服务器 服务器21 24 口交换机22 24 口交换机 923核心交换扩展模块 理线架 24 理线架 24 口配线架 25 24 口配线架 102618 口光线配线架 与 2 号柜互连 理线架以后的业务扩展27 24 口交换机 24 口配线架2818 口光线配线架 与 3 号柜互连 24 口交换机 11 24 口交换机与 1号柜互连 29 理线架 理线架 理线架 30 24 口配线架 24 口配线架 24 口配线架 20 31 24 口配线架 与 2 号柜互连 24 口配线架 12 24 口配线架 32 理线架 理线架 理线架 33 24 口配线架 与 3 号柜互连 24 口交换机 24 口交换机1934 24 口配线架 与三号网络机柜互连 16口工作区网络连接 8口24 口交换机 13 24 口交换机 24 口配线架 24 口配线架35 理线架 理线架 理线架 理线架 理线架36 9 口光线配线架 与四楼互连 24 口配线架 24 口配线架183口光线配线架 6口光线配线架37 24 口配线架 14 24 口配线架38 理线架 理线架39 24 口交换机 24 口交换机1740 24 口交换机 15 24 口交换机41 理线架 理线架42预留扩展24 口配线架 24 口配线架16预留扩展 预留扩展注意：机柜正面部署 注意：机柜正面部署 注意：机柜正面部署 注意：机柜背面部署1 号网络机柜 2 号网络机柜 3 号网络机柜 11~20 号机柜 4~10 号机柜机房布线连接图开关2 开关1 机柜电源连接示意图四楼UPS 配电柜机柜 1 2 2020 个20 个6 个新增 UPS 后供 电原理图新风系统示意图新风机空调机房回风出风排风新风。
