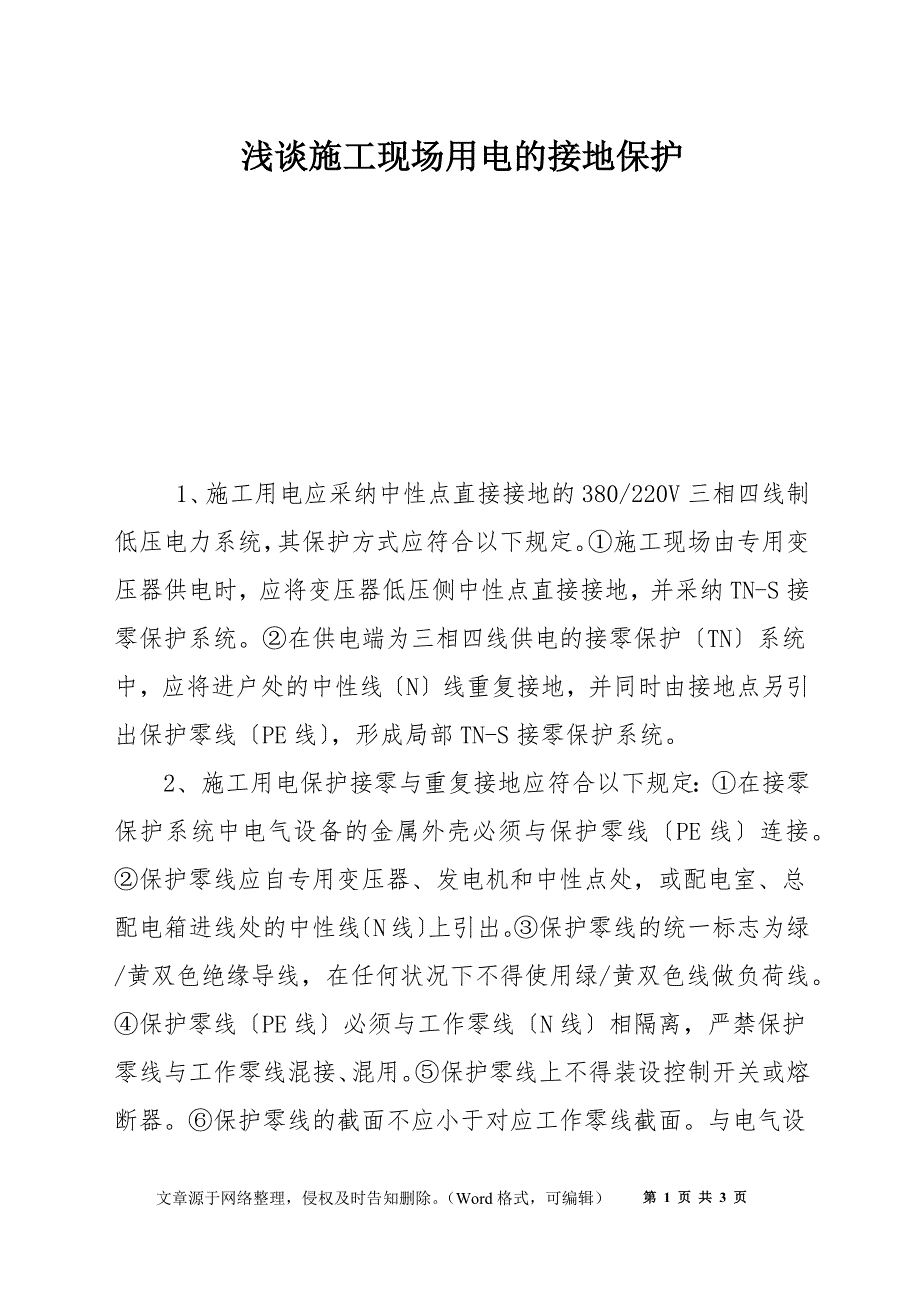

浅谈施工现场用电的接地保护 1、施工用电应采纳中性点直接接地的380/220V三相四线制低压电力系统，其保护方式应符合以下规定①施工现场由专用变压器供电时，应将变压器低压侧中性点直接接地，并采纳TN-S接零保护系统②在供电端为三相四线供电的接零保护〔TN〕系统中，应将进户处的中性线〔N〕线重复接地，并同时由接地点另引出保护零线〔PE线〕，形成局部TN-S接零保护系统 2、施工用电保护接零与重复接地应符合以下规定：①在接零保护系统中电气设备的金属外壳必须与保护零线〔PE线〕连接②保护零线应自专用变压器、发电机和中性点处，或配电室、总配电箱进线处的中性线〔N线〕上引出③保护零线的统一标志为绿/黄双色绝缘导线，在任何状况下不得使用绿/黄双色线做负荷线④保护零线〔PE线〕必须与工作零线〔N线〕相隔离，严禁保护零线与工作零线混接、混用⑤保护零线上不得装设控制开关或熔断器⑥保护零线的截面不应小于对应工作零线截面与电气设备相连接的保护零线截面不应小于2.5mm2的多股绝缘铜线 3、保护零线的重复接地点不得少于三处，应分别设置在配电室或总配电箱处，以及配电线路的中间处和末端处。
在TN接零保护系统中重复接地应与保护零线连接，每处重复接地电阻值不应大于10Ω 四、施工用电保护的重复接地作用与要求 重复接地的要求： 1、每一重复接地装置的接地体应用2根以上的角钢、钢管或圆钢，不得用铝导体或螺纹钢两接地体间的水平距离以5m为宜，接地体以2.5m长较好，接地极坦深以顶端距地≥0.6m为宜 2、接地体〔线〕的连接应采纳焊接，焊接必须牢固无虚焊接至电气设备上的接地线应采纳镀锌螺栓连接有色金属接地线不能采纳焊接时，可用螺栓连接螺栓连接处的接触面应按现行国家标准《电气装置安装工程母线装置施工及验收规范》的规定处理 3、在使用重复接地时还应注意以下事项：①从总配电箱处重复接地以后，不许路或设备的任何点与工作零线连接不同意经过任何开关当配电箱或开关内设端子板时，工作零线端子板必须与金属箱体之间采用绝缘措施②施工用电移动或配电箱、开关箱应装设在牢固的支架上，严禁于地面上拖拉③施工用电开关箱应执行“一机一闸〞制，不得设置分路开关总配电箱、开关柜中还应装设漏电保护器 通过可靠的施工用电重复接地保护，达到施工用电系统安全稳定的可靠运行： 1、 降低漏电设备对地电压 2、 降低三相不平衡时零线上出现的电压。
3、 当零线发生断线时，减轻事故的危害性 4、 缩短漏电事故时间 5、 改善线路的防雷性能 第 1 页 共 1 页文章源于网络整理，侵权及时告知删除Word格式，可编辑） 。
