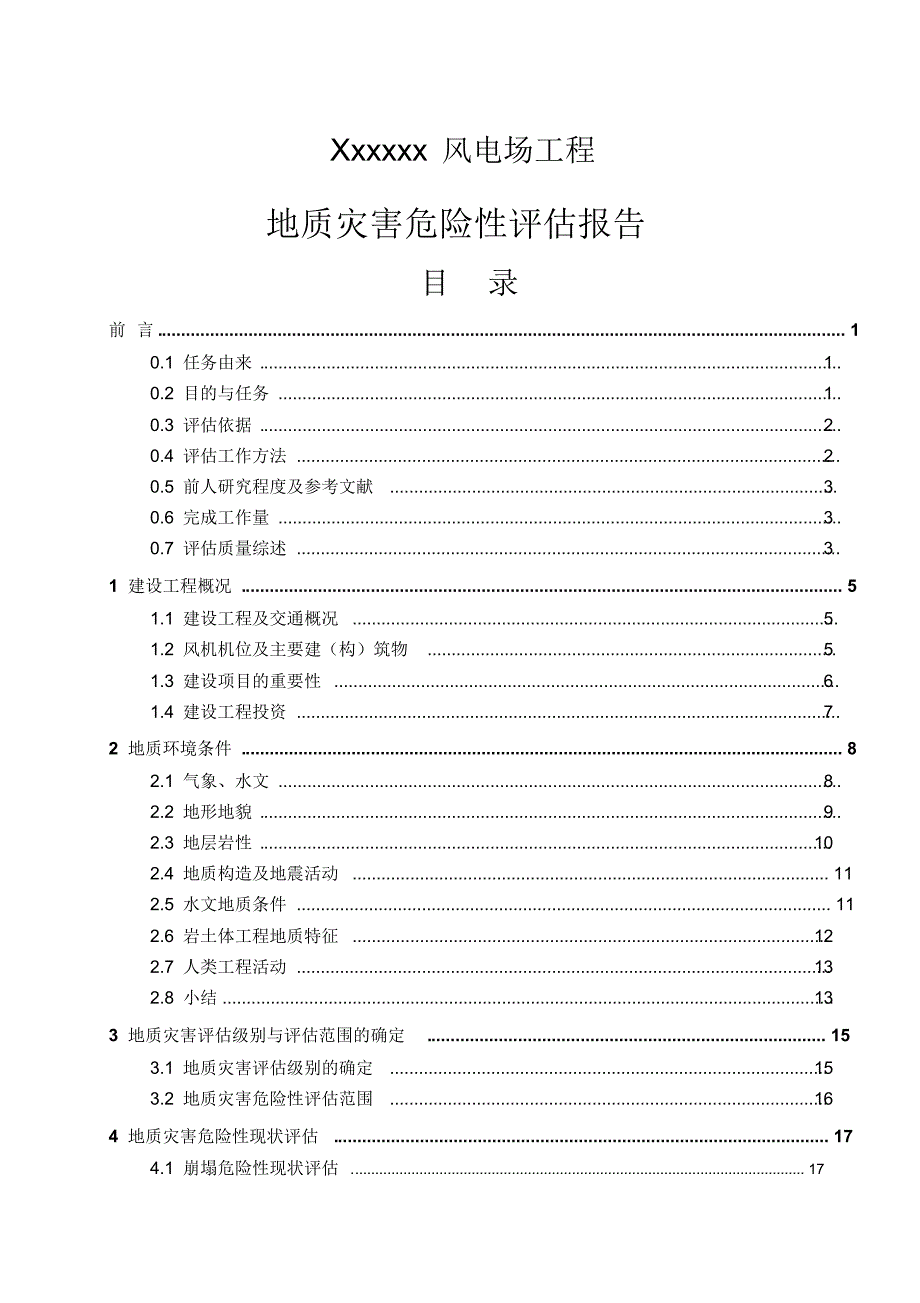

Xxxxxx 风电场工程地质灾害危险性评估报告目录前 言 . 10.1 任务由来 . 10.2 目的与任务 . 10.3 评估依据 . 20.4 评估工作方法 . 20.5 前人研究程度及参考文献. 30.6 完成工作量 . 30.7 评估质量综述 . 31 建设工程概况 . 51.1 建设工程及交通概况 . 51.2 风机机位及主要建（构）筑物. 51.3 建设项目的重要性 . 61.4 建设工程投资 . 72 地质环境条件 . 82.1 气象、水文 . 82.2 地形地貌 . 92.3 地层岩性 . 10 2.4 地质构造及地震活动 . 11 2.5 水文地质条件 . 11 2.6 岩土体工程地质特征 . 12 2.7 人类工程活动 . 13 2.8 小结 . 13 3 地质灾害评估级别与评估范围的确定. 153.1 地质灾害评估级别的确定. 15 3.2 地质灾害危险性评估范围. 16 4 地质灾害危险性现状评估. 174.1 崩塌危险性现状评估. 174.2 滑坡危险性现状评估. 184.3 小结 205 地质灾害危险性预测评估. 215.1 建设工程可能遭受的灾害危险性预测评估 21 5.2 建设工程可能引发、加剧地质灾害危险性预测评估 22 5.3 小结 23 6 地质灾害危险性综合评估. 246.1 评估原则 . 24 6.2 评估方法 . 24 6.3 综合评估结果 . 25 6.4 建设场地适宜性评估 . 25 6.5 小结 . 26 7 地质灾害防治措施建议. 278 结论与建议 . 288.1 结论 . 28 8.2 建议 . 28 附图1、xxxx 风电场工程项目环境地质图比例尺 1:2.5 万2、xxxxx 风电场工程项目地质灾害危险性综合评估图比例尺 1:2.5 万- 1 - 前 言0.1 任务由来Xxxxx 风电场工程项目地处毛乌素沙漠南缘与黄土丘陵沟壑区的分界处。
拟建风机工程位于黄土梁、 峁顶部，梁峁周边斜坡黄土冲沟切割较深，沟脑部位溯源侵蚀较强烈，沟壑纵横，自然环境恶劣，属地质灾害易发区，遵照国土资源部“国土资发[2004]69 号文”规定和国务院第394号令《地质灾害防治条例》第二十一条“在地质灾害易发区内进行工程建设必须进行地质灾害危险性评估”的规定，须对风电场二期工程进行地质灾害危险性评估工作为此，xxxxx 委托我院承担此项评估任务，对该风电场二期 49.5MW 工程进行地质灾害危险性评估评估工作起止时间为2010 年 8 月 25 日—2010年 9 月 25 日0.2 目的与任务本次地质灾害危险性评估的目的是： 通过对拟建工程地区地质环境条件和现有地质灾害分析，做出拟建工程本身可能遭受的地质灾害及在工程建设中可能引发或加剧的地质灾害， 并对其危害程度进行评估， 提出地质灾害防治措施与建议，为工程建设和安全运营提供依据具体任务是：1、全面了解建设工程概况，搜集并分析前人资料，开展野外环境地质调查工作，初步分析评价评估范围内地质环境条件；2、在野外调查的基础上，查明区内地质灾害类型、分布、规模、发育特征、诱发因素，评价其稳定性、易发性及危害程度，对地质灾害危险性做出现状评估；3、对建设工程可能遭受的地质灾害危险性、及工程建设与运行期间可能引发、加剧的地质灾害危险性做出预测评估和综合评估，并对建设工程场地适宜性进行评价；4、对拟建工程项目风机机位点周边具有危害性的地质灾害隐患点和可能产生的地质灾害，提出有效的防治措施建议。
5、针对拟建工程特点与地质环境条件，在工程建设及运行过程中可能产生其他- 2 - 的地质危害，提出建议0.3 评估依据本次评估工作主要依据是：1、 《地质灾害防治条例》（国务院第 394 号令， 2004.03.01） ；2、国土资源部《关于加强地质灾害危险性评估工作的通知》及附件《地质灾害危险性评估技术要求（试行） 》 （国土资源部国土资发 [2004]69 号，2004.3.25） ；3、 《陕西省地质环境管理办法》 （陕西省人民政府第71 号，2001.9） ；4、 《滑坡防治工程勘查规范》 （DZ/T 0218-2006） ；5、 《地质灾害危险性评估技术规范》 （报批稿，仅作参考）；6、 《陕西省 xx 县地质灾害防治规划》靖边县国土资源局（2004年）7、 《xxxxx 风电场二期 49.5MW 工程项目可行性研究报告》 ；8、xxxxxx 风电场二期 49.5MW 工程项目地质灾害危险性评估合同书0.4 评估工作方法依据国土资源部 [2004]69 号文及附件《地质灾害危险性评估技术要求（试行）》的有关规定， 对 xxxxx 风电场工程项目进行地质灾害危险性评估，主要从以下几个方面进行说明：1、充分搜集工程建设场地附近已有的地质、水文地质及环境地质资料，通过现场调查，确定地质灾害评估级别、评估区范围和调查范围。
2、在调查区内进行地质环境、地质灾害调查，并对地质灾害点进行野外调查、测量及详细记录、拍照3、对调查成果进行认真分析、研究和整理，结合工程建设特点对拟建工程场地进行地质灾害危险性现状评估，对拟建工程项目在建设过程及运行过程中，进行预测评估和综合评估，并做出建设场地适宜性评估4、 对拟建工程项目范围内具有危害性的地质灾害隐患点和可能产生的地质灾害，提出防治措施建议本项目野外调查工作采用1：10000 地形图，并配备了数码像机、GPS定位仪，所取得的野外资料准确、 可靠室内报告编写阶段的数据处理、图件制作等均应用计- 3 - 算机技术，以提高成果的精度和图件的质量0.5 前人研究程度及参考文献自上世纪 60 年代以来，在评估范围内及附近区域，先后由地矿、煤炭等部门从不同角度做过不同精度、不同比例尺的区域地质、水文地质、煤田地质、环境地质、工程地质、 地质灾害调查研究工作， 本次工作全面搜集了相关资料，这些成果资料为本次野外调查、报告编写提供了丰富的参考依据以往工作成果主要有：0.6 完成工作量我院接受评估任务后，立即组建由6 人组成的项目组，其中高级技术职称2 人、中级技术职称 2 人、助理工程师 2 人。
调查工作开始前，搜集查阅评估区区域地质、水文地质、环境地质、水文、气象等有关资料，编制工作计划，于2010 年 8 月 25日—9 月 2 日进行了野外综合环境地质调查，历时 9 天，并于 9 月 3 日—9 月 25 日进行室内资料整理和报告编制，完成工作量详见表0-1表 0-1 完成工作量一览表项目单位工 作 量调查面积km25.22 调查路线km 25 地质环境调查点点40 拍照张85 收集地质资料份8 在野外调查和资料综合分析的基础上，于9 月 25 日完成评估报告的编写工作编写《 xxxx 风电场工程项目地质灾害危险性评估报告》1 份，编制评估区1：2.5 万环境地质图和地质灾害危险性综合评估图各1 张0.7 评估质量综述整个评估报告严格按照部颁技术要求的程序与我省主管部门的具体意见进行报告基本阐明了区内地质环境背景，查明了地质灾害及地质灾害隐患类型、分布、发育- 4 - 特征及对建设工程的危害情况，划分了地质灾害危险性等级， 合理预测了评估区地质灾害发展变化情况， 划分了地质灾害危险性分区， 提出了具体可操作的防治对策和措施建议，本评估工作内容齐全，文图真实，评估结论符合实际，评估工作达到了预期目的，符合国土资源部国土资发[2004]69 号文件及附件 《地质灾害危险性评估技术要求》 （试行）的有关规定及我省主管部门的具体指导精神，成果质量可信。
5 - 1 建设工程概况1.1 建设工程及交通概况建设工程名称： xxxxx 电场二期 49.5MW 工程项目本工程项目位于陕西省靖边县城东南的乔沟湾乡和龙州乡，东经108° 52′35″ ～108° 58′31″ ， 北纬 37° 28′28″ ～37° 30′07″ ， 场区北部植被以沙生植被、 草原和乔灌为主Xxxx 风电场规划总装机容量49.5MW，机组台数为25 台，其中 24 台机组单机容量为 2000kW，1 台单机容量为 1500kW交通概况：拟建工程项目交通较方便，包（头）～茂（名）高速公路及307 国道从场地内西侧通过， 场区北侧建有一条县城至龙州乡的县乡级公路，及各个村庄之间的村级便道，交通条件便利（见图1-1） 1.2 风机机位及主要建（构）筑物1.2.1风机机位xxxxx 风电场二期工程项目共布设风力发电机25 台，分为 2 处场地，一处位于乔沟湾乡，风机机位点8 处；一处位于龙州乡，分布风机机位点17 处（见附图 1），各风力发电机机位点位置见表1-1每个风机点建设包括风力发电塔基、1kV 电力电缆、箱式变电站、 35kV 电力电缆、隔离开关、避雷器和35kV 架空线路。
1.2.2主要建（构）筑物Xxxx 风电场工程项目建筑物较简单，主要为25 台 1500kw 风力发电塔和场区道路，拟建升压站工程拟利用风电场一期工程25台风力发电机塔高约70 m，机塔基础基本体型为圆形，风机基础采用干作业扩底混凝土灌注桩（端承桩）承台直径为16m，高1.1m 的圆柱；上部为顶面直径6m、高1m 的圆柱；中间为高 0.8m 的圆台承台底部布设混凝土扩底灌注桩16 根，桩长24m，桩身直径 0.9m，扩底直径 1.75m，基础表面采用 10cm 厚混凝土散水（见图1-2）地基基础设计等级为Ⅱ级，建筑物设计级别为1 级，建筑物结构安全等级为- 6 - 二级根据风电场风电机组的总体布局，场内交通道路在充分利用现有道路的情况下，经布置需修建简易道路约15.35km，路面宽度为 10m，采用碎石土路面风电场施工完成后，在简易施工道路的基础上修建宽度为3m、左右路肩各0.5m 的场内永久检修道路，路面为碎石土路面 其余 6m 路面恢复为原地貌， 并与一期工程道路相连接1.3 建设项目的重要性“ 十一五 ” 期间我国在能源领域实行的工作重点和主要任务是首先加快能源工业结构调整步伐，努力提高清洁能源开发生产能力。
以风力发电、太阳能、光电、大型沼气工程为重点，以 “ 设备国产化、产品标准化、产业规模化、市场规范化” 为目标，加快可再生能源开发风能被誉为二十一世纪最有开发价值的绿色环保新能源之一我国是风能蓄量较丰富的地区， 但是风能资源利用工作开展的较为缓慢，随着经济水平的不断提高， 人类对环境的保护意识逐渐增强，人们更注重生存质量， 开发绿色环保新能源成为能源桩径 φ0.9，扩底 φ1.75地面图1-2 风机机位基础平面、剖面示意图- 7 - 产业发展方向，作为绿色环保新能源之一的风力发电场的开发建设是十分必要的风电是清洁能源，又是可再生能源，开发风能符合国家环保、节能政策风电场的开发建设可有效减少常规能源尤其是煤炭资源的消耗，保护与改善人类赖以生存的环境，实现可持续发展，是我国发展经济社会的基本战略之一总之，风电场的建设符合国家能源政策及“ 西部大开发 ” 的战略要求， 不仅是当地经济可持续发展、人民物质文化生活水平提高的需要， 也是陕西电力工业发展的需要1.4 建设工程投资Xxxx 风电场工程项目估算总投资（动态）约4.2 亿元 8 - 2 地质环境条件2.1 气象、水文2.1.1、气象靖边县属半干旱内陆季风气候，四季变化明显，冬季寒冷少雪；春季多风，间有沙暴；夏季暑热，雨量增多，多以暴雨形式出现，多伏旱；秋季多连阴雨，降温快，霜冻早。
根据靖边县气象站实测气象资料统计，年平均风速 2.35m/s； 多年平均气温 8.2℃，极端最高温度36.4℃，极端最低温度 -28.5℃；年平均降水量314mm，历年最大降雨量 546.3mm（2002年） ，最小降雨量 210.2mm（1999年） （图 2-1） ；最大冻土深度为113cm；最大积雪深度为13cm区内降水量地域分布差异较大，总体趋势南多北少、 东多西少， 南部周河镇多年平均降水量 431.3mm，北部黄蒿墹乡仅 348.3mm，相差 83mm；东部青杨岔。
