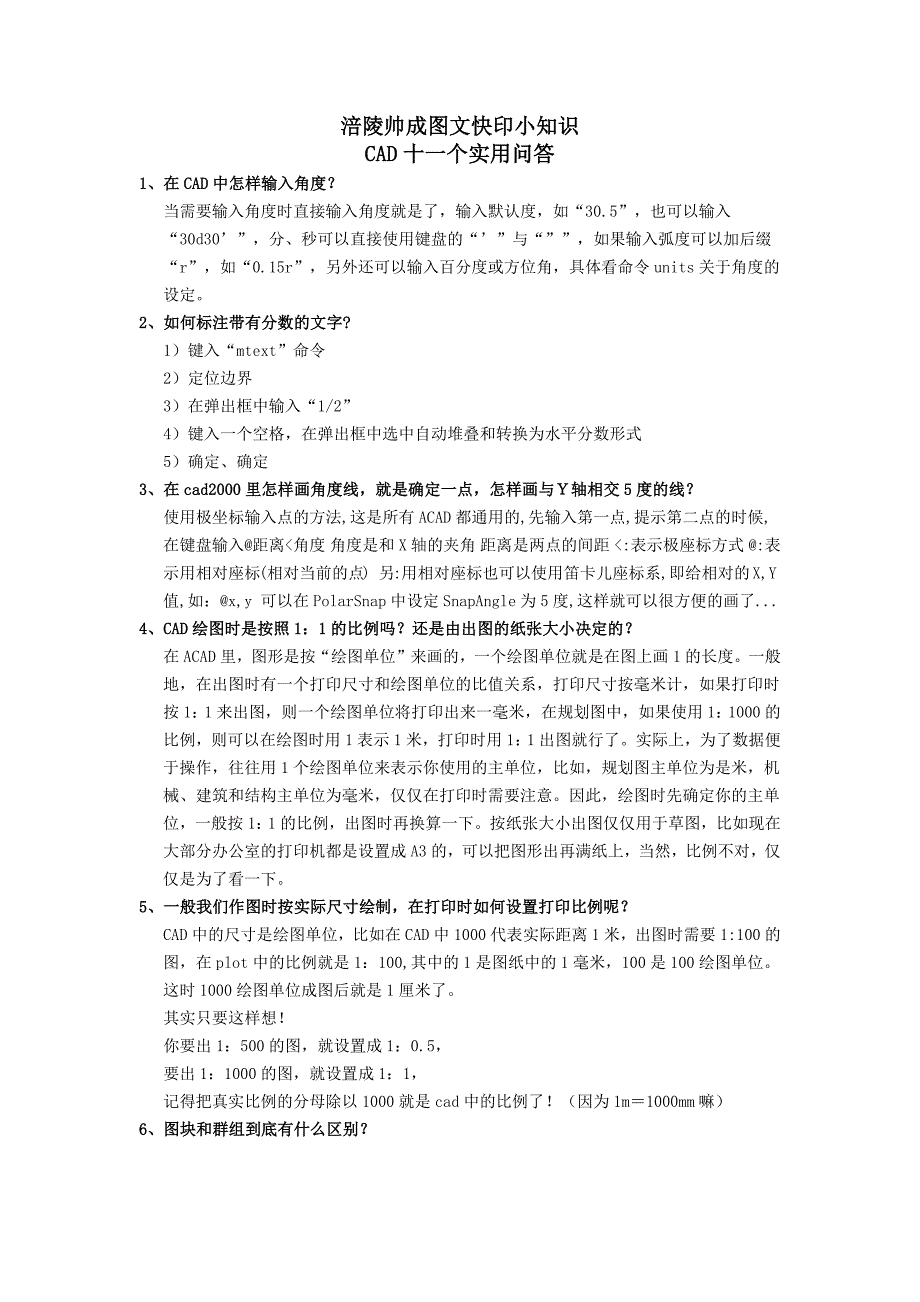

涪陵帅成图文快印小知识CAD 十一个实用问答1、在 CAD 中怎样输入角度？ 当需要输入角度时直接输入角度就是了，输入默认度，如“30.5”，也可以输入“30d30’”，分、秒可以直接使用键盘的“’”与“””，如果输入弧度可以加后缀“r”，如“0.15r”，另外还可以输入百分度或方位角，具体看命令 units 关于角度的设定 2、如何标注带有分数的文字? 1）键入“mtext”命令 2）定位边界 3）在弹出框中输入“1/2” 4）键入一个空格，在弹出框中选中自动堆叠和转换为水平分数形式 5）确定、确定 3、在 cad2000 里怎样画角度线，就是确定一点，怎样画与Ｙ轴相交 5 度的线？ 使用极坐标输入点的方法,这是所有 ACAD 都通用的,先输入第一点,提示第二点的时候,在键盘输入@距离<角度 角度是和 X 轴的夹角 距离是两点的间距 <:表示极座标方式 @:表示用相对座标(相对当前的点) 另:用相对座标也可以使用笛卡儿座标系,即给相对的X,Y 值,如：@x,y 可以在 PolarSnap 中设定 SnapAngle 为 5 度,这样就可以很方便的画了... 4、CAD 绘图时是按照 1：1 的比例吗？还是由出图的纸张大小决定的？ 在 ACAD 里，图形是按“绘图单位”来画的，一个绘图单位就是在图上画 1 的长度。
一般地，在出图时有一个打印尺寸和绘图单位的比值关系，打印尺寸按毫米计，如果打印时按 1：1 来出图，则一个绘图单位将打印出来一毫米，在规划图中，如果使用1：1000 的比例，则可以在绘图时用 1 表示 1 米，打印时用 1：1 出图就行了实际上，为了数据便于操作，往往用 1 个绘图单位来表示你使用的主单位，比如，规划图主单位为是米，机械、建筑和结构主单位为毫米，仅仅在打印时需要注意因此，绘图时先确定你的主单位，一般按 1：1 的比例，出图时再换算一下按纸张大小出图仅仅用于草图，比如现在大部分办公室的打印机都是设置成 A3 的，可以把图形出再满纸上，当然，比例不对，仅仅是为了看一下 5、一般我们作图时按实际尺寸绘制，在打印时如何设置打印比例呢？ CAD 中的尺寸是绘图单位，比如在 CAD 中 1000 代表实际距离 1 米，出图时需要 1:100的图，在 plot 中的比例就是 1：100,其中的 1 是图纸中的 1 毫米，100 是 100 绘图单位这时 1000 绘图单位成图后就是 1 厘米了 其实只要这样想！ 你要出 1：500 的图，就设置成 1：0.5， 要出 1：1000 的图，就设置成 1：1， 记得把真实比例的分母除以 1000 就是 cad 中的比例了！（因为 1m＝1000mm 嘛） 6、图块和群组到底有什么区别？ 在 CAD 中我一直不明白图块和群组有什么区别，图块经常用，但是群组我觉得没有用，和 MAX 的群组不太一样，我搞不明白它的设置到底有什么用～～～～· 群组后，每个对象都能单独编辑，有些命令需要通过节点实现，如复制群组里的其中一个图元。
而图块则不能群组优点：选中其中一个群组里的物体则自动选中整个群组 7、请问 LAYISO 是什么命令？ 层孤立命令是 EXPRESS 中的一个图层工具，你需要安装 ACAD 的 BONUS（R14），或者2000＋以上的 EXPRESS 8、CAD 中基线尺寸标注与与连续尺寸标注的区别? 我是才开始自学 CAD 的,我学到标注这一部分,发现 CAD 中基线尺寸标注与与连续尺寸标注两个命令的功能感觉差不多,但是我想应该还有区别的,请各告诉一下它们显著的区别是什么,通过在什么情况下用这两者?如果你是搞机械设计的就知道是怎么回事了连续－－顾名思义，尺寸标注是首尾相连的；而基线标注是以同一基准为起点标注的怎么能说是“差不多呢”？ 在机械设计与加工时这 2 种基准的定位方式要“差的远”了在机械设计中意义重大，连续标注在加工时会有累积误差，而基线标注则可避免（对同一基准） 9、如何一次统一字的高宽比？ 对 2000+而言，选定需要调整的文字—→按“Ctrl+1”调出特性对话框—→在“文字”下面的“宽度”输入你的高宽比即可 10、我的 CAD 怎么不能打开文件？ 我在用 CAD 时碰到一个问题，当我点打开文件时，系统老是不弹出对话框，而提示：enter name of drawing，请问是什么原因呢，是系统变量问题吗？打印也不能用！ filedia——1，即可。
FILEDIA 系统变量 类型：整数 保存位置：注册表 初始值：1 禁止显示文件对话框 0 不显示对话框用户仍然可以在相应命令提示时输入波浪号（~）以显示文件对话框这种方法同样适用于 AutoLISP 和 ADS 函数 1 显示对话框但是，如果正在执行一个脚本或 AutoLISP/ObjectARX 程序，AutoCAD 将显示通常状况下的提示 11、怎样把 CAD 中的复杂图形高质量地转入 Coreldraw 9？第一步：添加 HP DesignJet 750C_PS 打印机（选择最大图幅）第二步：打印文件为 PLT第三步：在 Coreldraw 中导入，ok。
