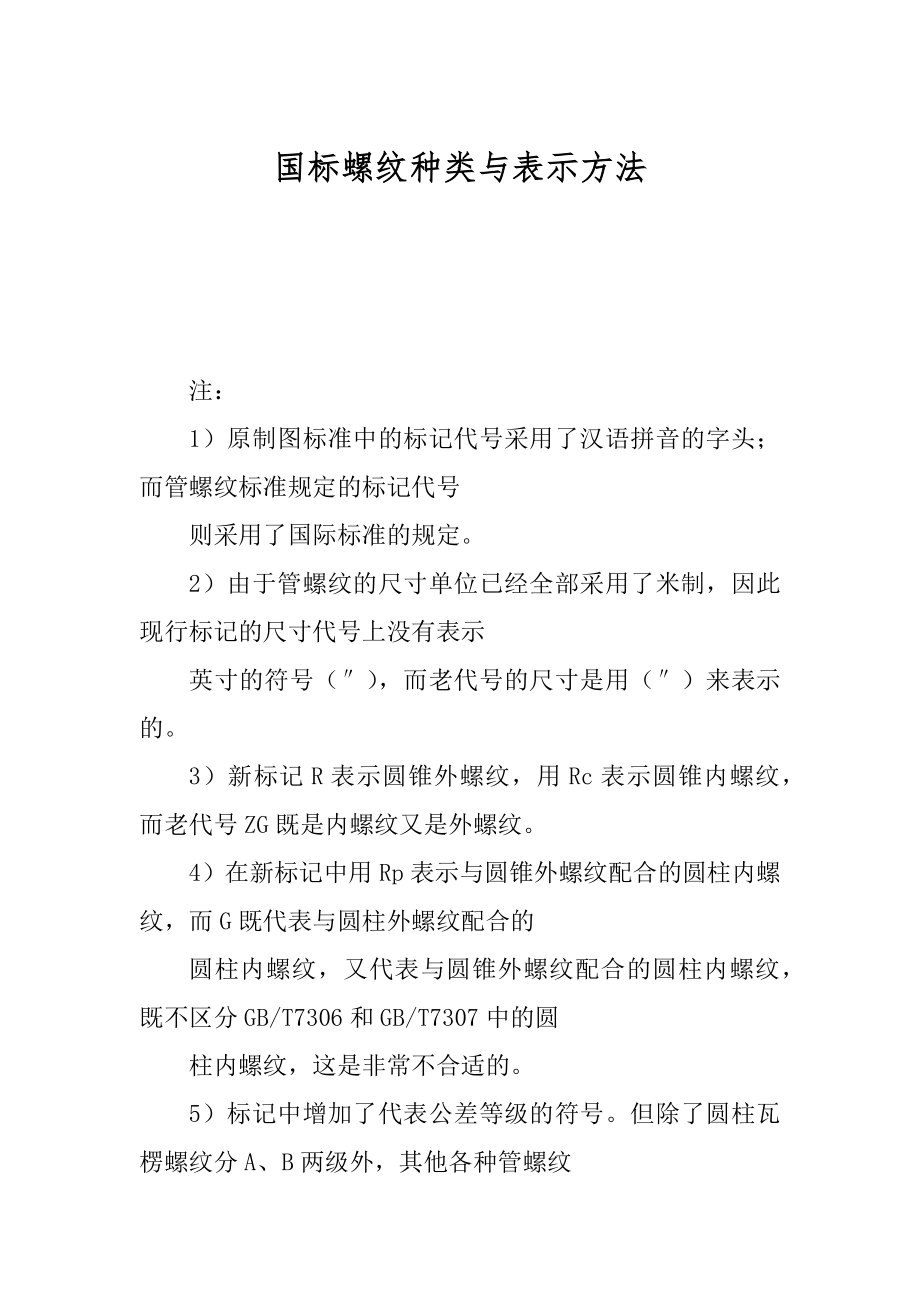

国标螺纹种类与表示方法 注： 1）原制图标准中的标记代号采用了汉语拼音的字头；而管螺纹标准规定的标记代号 则采用了国际标准的规定 2）由于管螺纹的尺寸单位已经全部采用了米制，因此现行标记的尺寸代号上没有表示 英寸的符号（″），而老代号的尺寸是用（″）来表示的 3）新标记R表示圆锥外螺纹，用Rc表示圆锥内螺纹，而老代号ZG既是内螺纹又是外螺纹 4）在新标记中用Rp表示与圆锥外螺纹配合的圆柱内螺纹，而G既代表与圆柱外螺纹配合的 圆柱内螺纹，又代表与圆锥外螺纹配合的圆柱内螺纹，既不区分GB/T7306和GB/T7307中的圆 柱内螺纹，这是非常不合适的 5）标记中增加了代表公差等级的符号但除了圆柱瓦楞螺纹分A、B两级外，其他各种管螺纹 都是不分级的，因此只有一个公差等级 国标螺纹的一般知识 一. 螺纹的分类 1. 螺纹分内螺纹和外螺纹两种； 2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹； 3. 按线数分单头螺纹和多头螺纹； 4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH； 5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等 二. 米制普通螺纹 1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）； 2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种； 2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为 1.5。
2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好 3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH 表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度； 3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)： 表1 常用米制普通粗牙螺纹的直径/螺距 3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距 三. 用螺纹密封的管螺纹（GB 7306与ISO7/1相同） 1. 用螺纹密封的管螺纹不加填料或密封质就能防止渗漏用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式压力在0.5MPa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。
2. 用螺纹密封的管螺纹内螺纹有圆锥、圆柱两种形式外螺纹只有圆锥一种形式牙型如下：锥度1：16，牙形角55°，旧螺纹标准示例：ZG3/8； 3. 标记示例： 圆锥内螺纹Rc 3/8 圆柱内螺纹Rp3/8 圆锥外螺纹R3/8 当螺纹为左旋螺纹时Rc 3/8-LH（LH表示左旋螺纹） 常用螺纹(标记：Rc 3/8、Rp3/8、R3/8)的基本尺寸： 表2 4. GB 7306规定的标记方法与ISO7/1的规定是一样的在ISO 7/1作出统一之前，各国的标记方法如下： 表3 。
