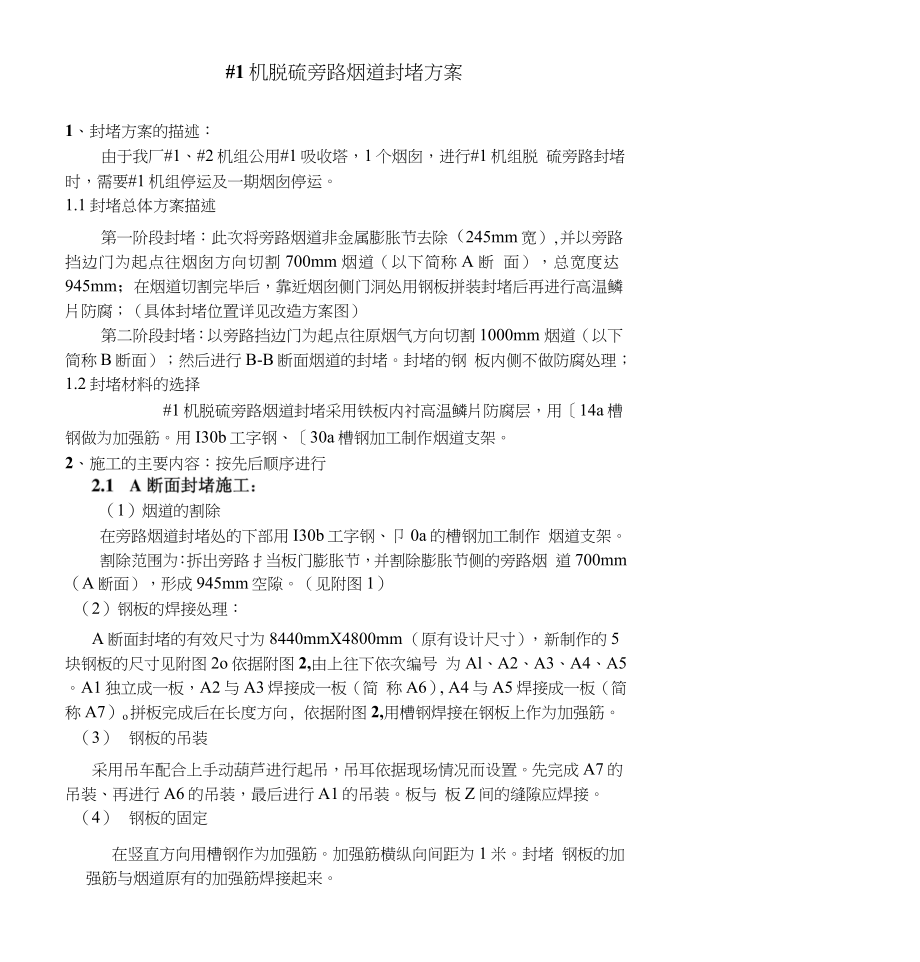

1机脱硫旁路烟道封堵方案1、封堵方案的描述：由于我厂#1、#2机组公用#1吸收塔，1个烟囱，进行#1机组脱 硫旁路封堵时，需要#1机组停运及一期烟囱停运1.1封堵总体方案描述第一阶段封堵：此次将旁路烟道非金属膨胀节去除（245mm宽）, 并以旁路挡边门为起点往烟囱方向切割700mm烟道（以下简称A断 面），总宽度达945mm；在烟道切割完毕后，靠近烟囱侧门洞处用钢 板拼装封堵后再进行高温鳞片防腐；（具体封堵位置详见改造方案图）第二阶段封堵：以旁路挡边门为起点往原烟气方向切割1000mm 烟道（以下简称B断面）；然后进行B-B断面烟道的封堵封堵的钢 板内侧不做防腐处理；1.2封堵材料的选择#1机脱硫旁路烟道封堵采用铁板内衬高温鳞片防腐层，用［14a槽钢做为加强筋用I30b工字钢、［30a槽钢加工制作烟道支架2、施工的主要内容：按先后顺序进行（1）烟道的割除在旁路烟道封堵处的下部用I30b工字钢、卩0a的槽钢加工制作 烟道支架割除范围为：拆出旁路扌当板门膨胀节，并割除膨胀节侧的旁路烟 道700mm （A断面），形成945mm空隙见附图1）（2）钢板的焊接处理：A断面封堵的有效尺寸为8440mmX4800mm （原有设计尺寸）， 新制作的5块钢板的尺寸见附图2o依据附图2,由上往下依次编号 为Al、A2、A3、A4、A5。
A1独立成一板，A2与A3焊接成一板（简 称A6）, A4与A5焊接成一板（简称A7）o拼板完成后在长度方向, 依据附图2,用槽钢焊接在钢板上作为加强筋3） 钢板的吊装采用吊车配合上手动葫芦进行起吊，吊耳依据现场情况而设置 先完成A7的吊装、再进行A6的吊装，最后进行A1的吊装板与 板Z间的缝隙应焊接4） 钢板的固定在竖直方向用槽钢作为加强筋加强筋横纵向间距为1米封堵 钢板的加强筋与烟道原有的加强筋焊接起来5) 烟道壁与铁板缝隙的处理对烟道外的缝隙进行满焊处理6) 增加溢水口：设计一个溢水口在水平段烟道上清完底部积浆，原排水口往烟 囱方向移6米，制作相应的支架7) 钢板与烟气接触面的鳞片防腐钢板与烟气接触面的一侧做2.2mm厚的高温鳞片防腐烟道壁在 缝隙处100mm范围内做2.2mm厚的高温鳞片防腐层2.2 B断面封堵施工：(1) 旁路挡板门的拆除由于旁路挡板门原烟气实行封堵后，旁路挡板门无承重支点，故 进行拆除2) 钢板的焊接处理：烟道封堵的有效尺寸为8440mmX4800mm (原有设计尺寸)，新 制作5块钢板的尺寸见附图3o依据附图3,由上往下依次编号为BK B2、B3、B4、B5o Bl独立成一板，B2与B3焊接成一板(简称B6), B4与B5焊接成一板(简称B7)o拼板完成后在长度方向，依据附图 3,用槽钢焊接在钢板上作为加强筋。
3) 钢板的吊装采用吊车配合上手动葫芦进行起吊，吊耳依据现场情况而设置 先完成B7的吊装、再进行B6的巾装，最后进行B1的吊装板与板 之间的缝隙应焊接4) 钢板的固定在竖直方向用槽钢作为加强筋，加强肋横纵向间距为1米封堵 钢板的加强肋与烟道原有的加强筋焊接起来若钢板上的部分槽钢无 法与烟道原有槽钢不能对接上，则应适当在烟道壁上焊接至少 300mm长的槽钢与钢板的槽钢相连5) 烟道壁与铁板缝隙的处理对烟道外的缝隙进行满焊处理3、施工中安全措施3.1安全生产、劳动保护措施(1) 所有从事专业工种人员必须持证上岗,高空作业必须佩带安全帽,安全带和保护手套；（2） 所有施工人员必须通过甲方的安全培训考试；（3） 脱硫施工区、烟道内使用电源必须是安全电源并有漏电保护装 置；（4） 脱硫施工区、烟道内施工时禁止带火源，严禁在作业现场抽烟,电火焊作业需开动火工作票；（5） 烟道内施工必须做好隔离措施；（6） 脚手架牢固可靠，检验合格方可使用；（7） 交叉作业时，必须做好专业间协调及相应安全措施;（8） 任何时候不得坐、依靠脚手架上的踏板或钢管；3.2文明生产和环保措施（1）所有施工人员必须穿戴整齐，止确着装;（2）及时保持施工区的清洁，清理施工现场的垃圾杂物至指定地点;3.3烟道及旁路挡板门的拆除、钢板的起吊及防腐作业（1）烟道的拆除及钢板起吊时，止下方5米范围内不得站人;（2）高空作业，系好安全带，防止高空坠落;（3）钢板防腐作业时应有防中毒、窒息等防范措施（如对烟道内有害 气体、烟尘的浓度进行检测）3.4钢板吊装后的焊接、烟道内的防腐作业安措的具体实施内容序号具体内容落实情况及检 查人员签名1、总 体要 求（1）、钢板的焊接、防腐作业时，动火施工必须开 具动火工作票。
动火时，动火部门负责人或技术负 责人、消防队人员应始终在现场监护2）、烟道内防腐作业时禁止带火源，做业现场有 防火警示标志，进入施工现场应将火源交出3）、烟道内鳞片防腐作业安措重点：防止起火， 防止落物伤人，防止窒息（烟道内）及起吊中安全 防范措施等4）、烟道内用于焊接的脚手架采取防火措施5）、本安全措施的每一项在施工前，由施工负责 部门牵头，安监部、设备管理部及厂办消防参加， 逐项落实，检查人员签名，检查资料存于施工负责 部门6)、不符合本措施时，施工部门应立即停止施工， 对安措的条件进行整改7)、任何时候现场人员不得坐、依靠栏杆2、防 止起 火的 具体 措施(1)、用竹板搭架时应采取隔绝措施防止起火2)、施焊处及隔离层处配备灭火器，以随时应付 突发情况3)、禁止带火源进入烟道内4)、检查前必须先将作业点可能被引燃的易燃物 品(如烟道防腐层等)清理T净3、防 止垮 塌与 落物(1)、所有脚手架必须经过验收2)、架了的着力点须经确认，烟道内架了要考虑 烟道壁的腐蚀情况，以免垮塌3)、钢板起吊、焊接或烟道内鳞片防腐时进行交 叉作业，应防止上层落物对下面设备、人员的伤害 的措施如：下层不许作业时应有警示标志，禁止 人员进入。
4)、高处作业人员安全帽、作业工具等应有防止 掉落的措施5)、现场检查，高处所有可能掉落的物体应清除防窒4>止息(1)、在施工前，打开#1、#2旁路烟道的人孔门2)、应合理安排人员在烟道内施丁的时间，每隔 1小吋，应安排到烟道外做10分钟简单的调整3)、施工过程中必须有两人以上在现场4、组织措施4.1项目组成员: 总指挥：项目负责人： 环保监督人： 安全监督人： 技术专责： 现场点检： 检修负责人： 施工单位： 防火监督人：控制专业负责人：防腐代维负责人：华湘公词负责人：湘潭防腐保温公词负责人：4.2参与部门：设备管理部、安全监察部、检修部、环保部、发电部、 控制部、厂办消防5、技术措施5.1各项施工质量应严格检查，必要时留照存底；5.2设备部、检修部、环保部均应派人参与工程项目质量的动态检查 5.3工作安排5.3.1工作起点时间：#1机组人修5月1日开始，封堵5月10日开 始（假定）;5.3.2挡板门的安全保障处理：5月9日08： 00至20： 00；当值运行班：负责#1机组旁路挡板门及净烟道挡板门全关到位，且 做好停电等安全措施；5.3.3架子搭设、保温拆除：5月1日完成5.3.4封堵处支架制作：5月9日完成5.3.5人孔门的开启:5月10 H 08： 00至20： 00；环保检修班：负责将旁路烟道及净烟道的人孔门全部打开；5.3.6 #1机旁路烟道的拆除工作：5月11 H 08： 00至5月13日20： 00；施工单位：#1机旁路烟道的拆除工作（含膨胀节），并形成A断面。
5.3.7 #1机旁路烟道A断面进行钢板封堵：5月14日08： 00至5 月 20 日 20： 00；施工单位：负责钢板的起吊、拼接、纵向加强筋的焊接、缝隙处理； 其中清理旁路烟道的积浆，旁路烟道底部开孔、焊接排水短管；5.3.8 #1机旁路烟道封堵钢板（含新排水孔处）的高温鳞片防腐工 作：5月21日08： 00至5月22日20： 00；濮阳市豫能电建防腐有限公司：负责高温鳞片工作；5.3.9 #1机旁路烟道封闭：5月23日20： 005310 #1机旁路挡板门拆除：5月21 H 08： 00至5月24日20： 00； 施工单位：负责#1机旁路挡板门拆除并形成B断面5.3.11 #1机原烟道封堵钢板的起吊、拼接、缝隙处理的安装：5月 25 H 08： 00 至 5 月 29 日 20： 00；施工单位：负责钢板的起巾、拼接、纵向加加强筋的焊接、缝隙处理 及安装；并将烟道两侧步道加固处理；5.3.12 #1机旁路烟道封堵保温工作：5月30日08： 00至6月3日 20： 00；湘潭市防腐保温安装有限公司：负责油漆、保温工作；5.3.13拆架子：6月4日08： 00至6月5日20： 00；湖南华湘建设工程有限公司：负责拆除架子工作。
六、附图1: #1机脱硫系统旁路烟道封堵断面示意图附图2： A断面拼装图待测=r 4300内部测量（4780）_ Al0000A4A5002附图3: B断面拼装图待测。
