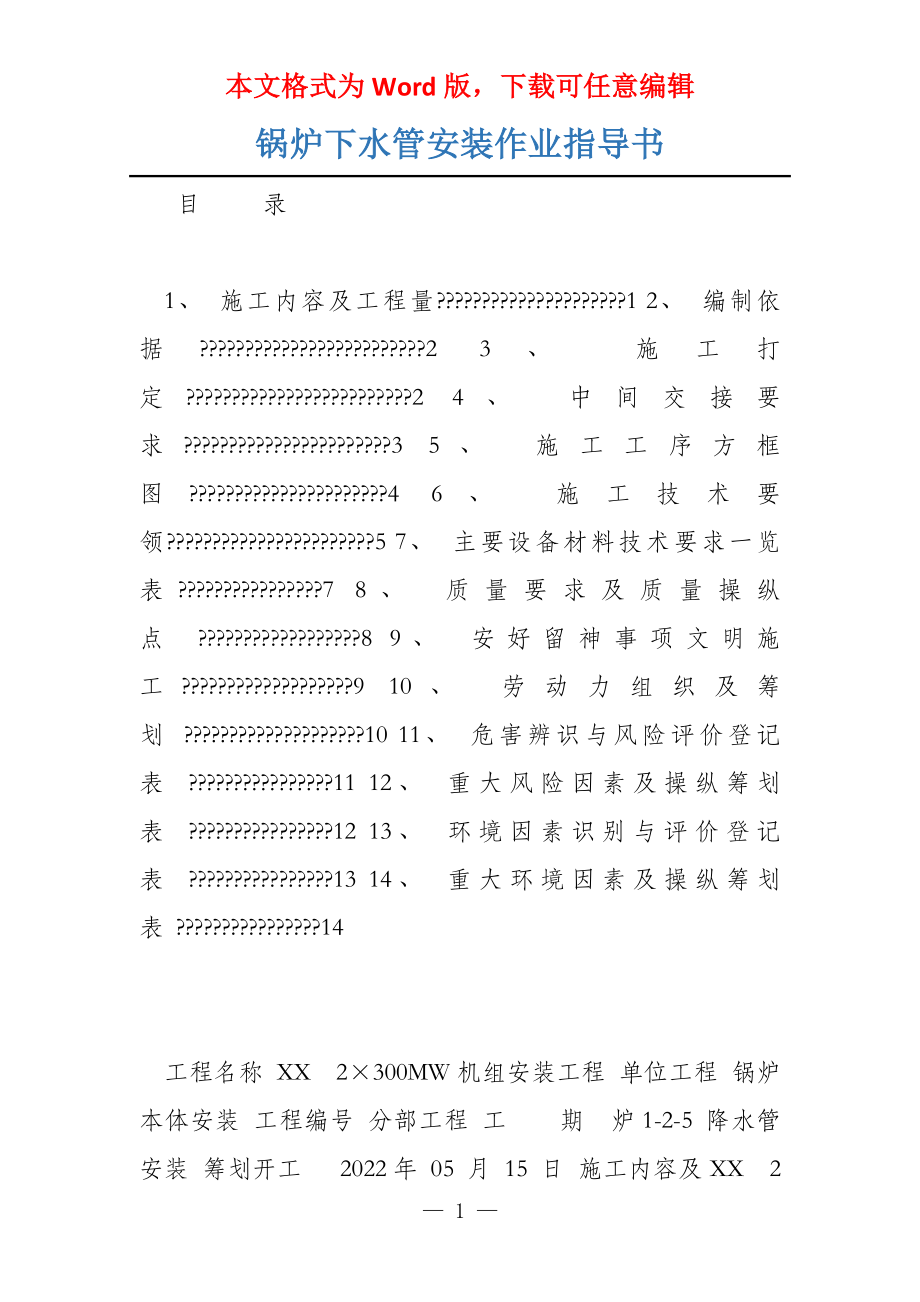

本文格式为Word版，下载可任意编辑锅炉下水管安装作业指导书 目 录 1、 施工内容及工程量?????????????????????1 2、 编制依据?????????????????????????2 3、 施工打定?????????????????????????2 4、 中间交接要求???????????????????????3 5、 施工工序方框图??????????????????????4 6、 施工技术要领???????????????????????5 7、 主要设备材料技术要求一览表????????????????7 8、 质量要求及质量操纵点 ??????????????????8 9、 安好留神事项文明施工???????????????????9 10、 劳动力组织及筹划 ????????????????????10 11、 危害辨识与风险评价登记表 ????????????????11 12、 重大风险因素及操纵筹划表 ????????????????12 13、 环境因素识别与评价登记表 ????????????????13 14、 重大环境因素及操纵筹划表 ????????????????14 工程名称 XX 2×300MW机组安装工程 单位工程 锅炉本体安装 工程编号 分部工程 工 期 炉1-2-5 降水管安装 筹划开工 2022年 05 月 15 日 施工内容及XX 2×300MW机组安装工程，锅炉为上海锅炉厂生产的SG-1036-17.5/540/540型亚临界参数，自然循环汽包炉，单炉膛“Π”型布置，一次再热，尾部双烟道布置，挡板调温，采用四角切园式喷燃器、三分仓容克式空气预热器、全钢架悬吊布局，紧身封闭。
锅炉最大连续蒸发量（MCR）1036t/h，额定蒸发量909.8t/h，额定蒸汽压力17.50MPa，额定蒸汽温度541℃，锅炉额定负荷下保证热效率93%锅炉钢架型号为SG-1036/17.50-M884锅炉构架采用全钢布局，扭剪型高强螺栓连接，双排柱布置构架由炉顶钢架、柱和梁、水平支撑及垂直支撑部件组成，形成一个立体构架布局沿锅炉宽度方向布置主柱和付柱，共五列钢柱，主柱间距20m，主柱与付柱间距6.8m，构架总宽度为33.6m沿锅炉深度有6排钢柱，各柱间距从前到后依次为9m，9.2m，6.7m，9.2m和6.05m，总深度为40.15m立柱分7段到货，最上一层为炉顶构架，大板梁顶面标高为75.940m 该锅炉下水管共分4根，以炉膛中心对称布置，从汽包下部标高6482.5mm垂直下降至标高2901mm，其中两根引至水冷壁两侧标高41400mm处，引至K3柱后垂直下降至标高2901mm处下水管规格为φ558.8×62，材质为SA106-B，总重为228.847T 工 程 量 编制依据 1．电力创办施工及验收技术模范〈锅炉机组篇〉DL/T5047—95； 2．火电施工质量检验及评定标准〈锅炉机组篇〉 1996年版； 3．电力创办安好工作规程〈火力发电厂片面〉DL 5009.1—2022； 4．《火电机组达标投产考核标准》2022年版； 5．《安好健康与环境管理工作规定》2022年版； 6．锅炉总图（900884-E1）； 7．下降管及调配器（512884-E1-01）、七层钢布局（总图号500884-E1） 8．XX 电厂2×300MW机组 《锅炉设计说明书》； 9．XX 电厂2×300MW机组 《锅炉安装说明书》； 10．锅炉专业施工组织设计（QHL-GL-002-2022）。
施工打定 １．施工所需的电源、道路等条件已具备； ２．施工道路及场地平整畅通无障碍物； ３．施工工器具检验合格、齐全、到位； ４．施工图纸和资料齐全，安装作业指导书编制完成并通过审批； ５．施工前对施工人员举行施工技术交底和安好措施交底； ６．特殊工种人员上岗前经岗前培训并取得相应证书； ７．锅炉钢架已安装完毕并验收合格； ８．锅炉从零米到炉顶施工通道畅通； ９．安好防护用品、设施打定齐全 10．下降管设备已到施工现场; 11．下降管设备经相关单位检验合格; 12．工器具打定 序号 器具名称 型号及规格 单 位 数量 备注 1 10 倒链 5吨 个 2 10 倒链 2吨 个 2 撬棍 φ20、L=500 个 3 3 2 角磨机 φ100 个 4 4P 5 榔头 把 5 L=500 2 钢板尺 个 6 2 样铳 个 7 5 割把 个 8 2 烤把 把 9 1 U型管 φ20 个 玻璃管水平 10 11 12 13 14 15 16 17 18 盘尺 钢丝绳头 电磨头 速差养护器 汽车吊 线坠 扳手 塔吊 卷扬机 50m φ28 10m 25t DBQ3000 10T 只 个 个 个 台 个 把 台 2台 1 20 5 6 1 2 3 1 最大起重量100T 中间交接要求 1．安装图纸及资料齐全； 2．锅炉钢架找正验收完毕；具备吊挂条件； 3．施工道路畅通。
施 工 工 序 方 框 图 设备清点 设备检查、划线 地面组合 下降管吊装 下降管对口焊接 下降管吊架及支撑安装 — 4 —。
