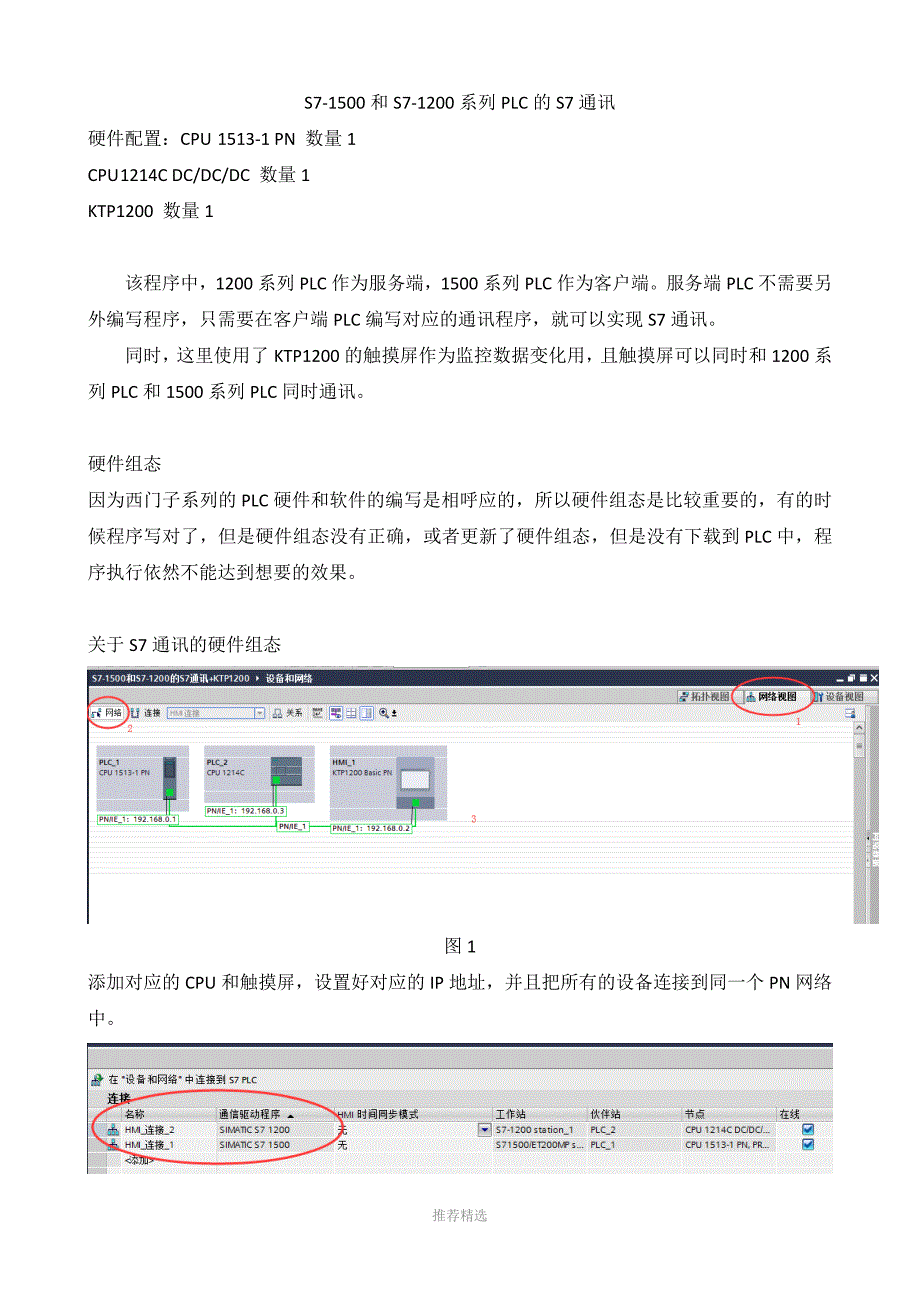

S7-1500和S7-1200系列PLC的S7通讯硬件配置：CPU 1513-1 PN 数量1CPU 1214C DC/DC/DC 数量1KTP1200 数量1该程序中，1200系列PLC作为服务端，1500系列PLC作为客户端服务端PLC不需要另外编写程序，只需要在客户端PLC编写对应的通讯程序，就可以实现S7通讯同时，这里使用了KTP1200的触摸屏作为监控数据变化用，且触摸屏可以同时和1200系列PLC和1500系列PLC同时通讯硬件组态因为西门子系列的PLC硬件和软件的编写是相呼应的，所以硬件组态是比较重要的，有的时候程序写对了，但是硬件组态没有正确，或者更新了硬件组态，但是没有下载到PLC中，程序执行依然不能达到想要的效果关于S7通讯的硬件组态图1添加对应的CPU和触摸屏，设置好对应的IP地址，并且把所有的设备连接到同一个PN网络中推荐精选图2如果触摸屏和PLC的连接正确，在触摸屏的“连接”属性中，可以出现如图2所示到了这一步就完成了2个PLC和1个触摸屏同时连接的硬件组态接下来，进行S7连接的组态网络连接图3图4回到“设备和网络”界面，进行如图3设置，并且按照图4添加“S7连接伙伴”。
推荐精选图5添加“S7连接伙伴”成功后，就会出现如图5所示至此，硬件组态已经全部完成接下来需要做的是软件程序的编写和地址的分配软件程序编写这里需要用的指令是在S7-1500的OB1中编写如图6所示程序图6需要注意的是在新建PUT,GET指令块时，也会有组态的设置右键PUT指令块，点击属性→组态→连接参数推荐精选图7在没有连接伙伴时，会如图7所示，此时添加连接伙伴，添加成功后，如图8所示，并且这里的“主动建立连接”需要勾选图8右键PUT指令块，点击属性→组态→块参数推荐精选图9这里设置正确的地址后，会在PUT指令块上自动编辑地址如图10所示图10按照同样的方法，把GET指令的组态也设置完成，设置结束后如图11所示推荐精选图11设置完成后，需要把S7-1200和S7-1500的硬件属性的“连接机制”改为如图12所示图12这里说一下地址的发送、接收关系如图13所示图13推荐精选这里使用的地址为DB数据块，有些参考案例上面会使用MB、MD这样的地址在此，个人推荐用DB来使用，因为便于地址分配，数据管理但是在DB使用时，也需要一些注意，否则仍见会出现通讯不成功 在1500系列下建立DB80、DB81数据块。
在1200系列下建立DB1、DB2数据块新建需要的接收和发送的DB数据块后，需要进行重要的一步设置取消各个DB块的“优化的块访问”这里的一定不能勾选否则肯定会通讯失败，本人已经试过至此，S7通讯的PLC程序已经完成接下来，编辑需要试验的触摸屏画面推荐精选图14触摸屏中，蓝色部分是发送区，灰色部分为显示区 （注：可编辑下载，若有不当之处，请指正，谢谢!） 推荐精选。
